Joint d'axe moteur lave-vaisselle Far Gorenje Samsung Valberg

Descriptif produit

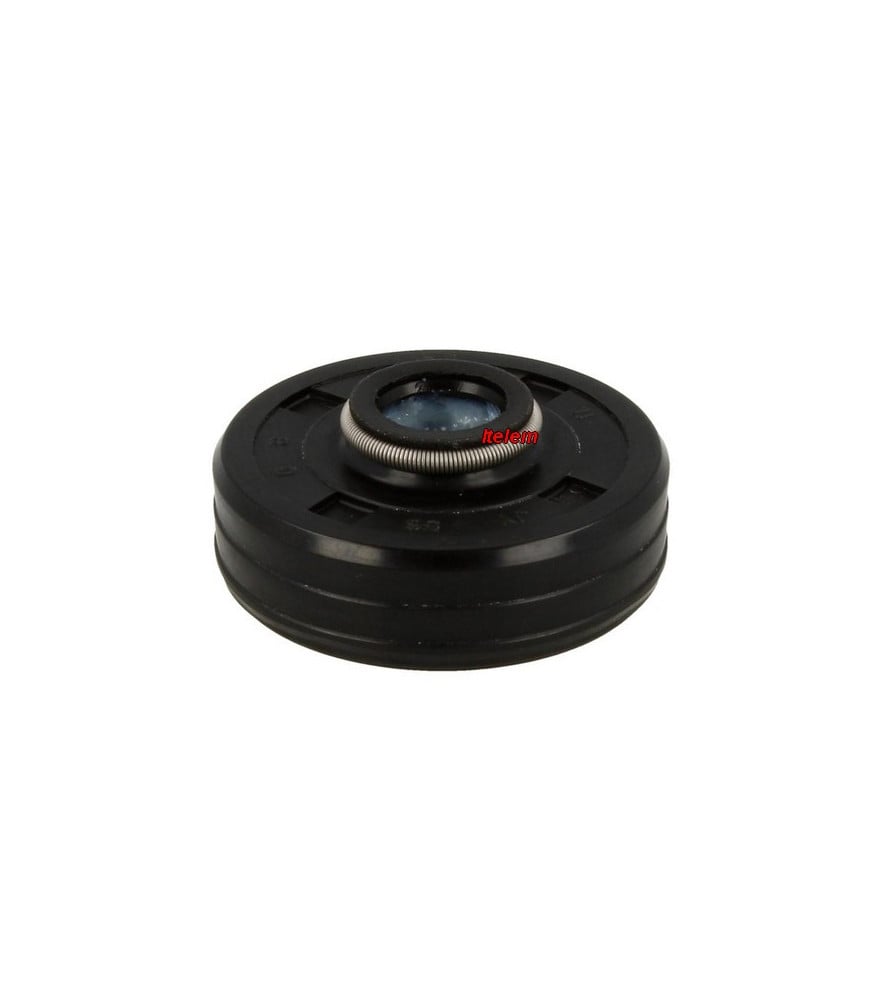

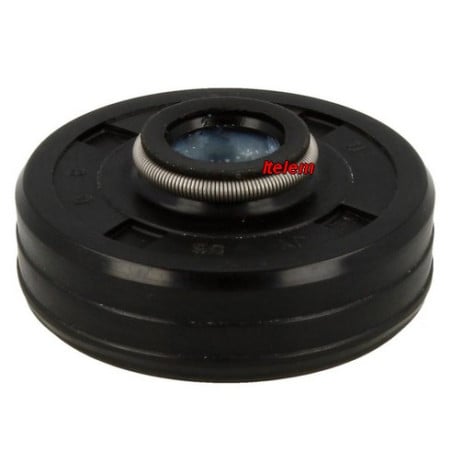

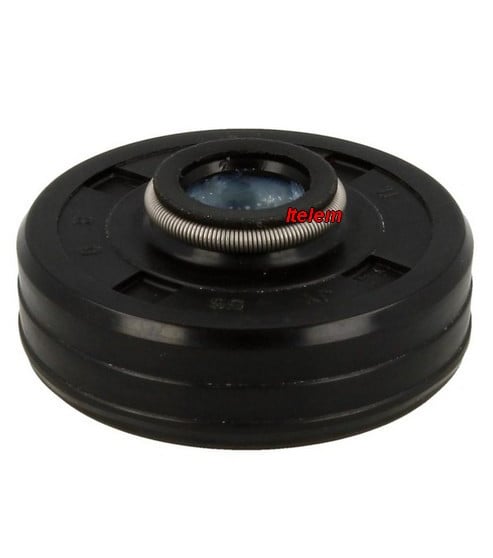

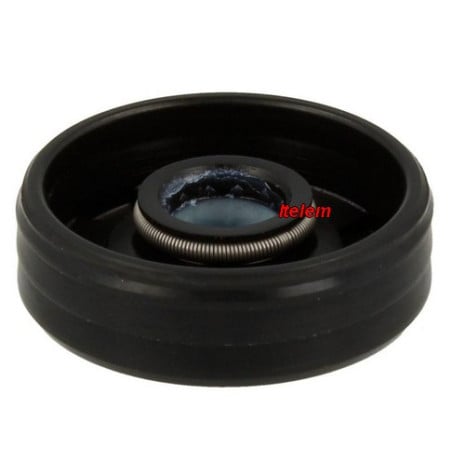

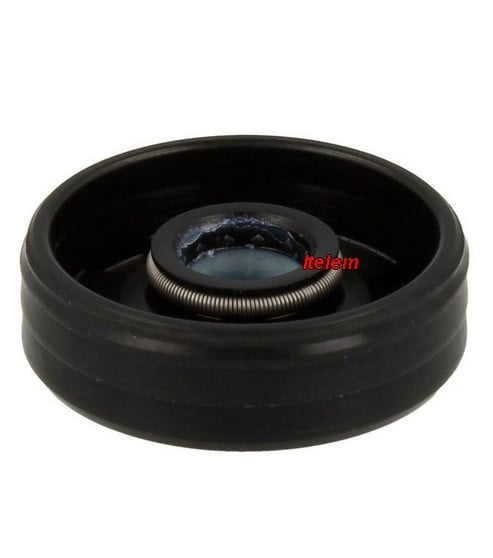

Joint d'axe de moteur réf. 12676000000931, pour lave-vaisselle Far, Gorenje, Samsung, Valberg et nombreuses autres marques. Joint à lèvre (joint spi ou bague d'étanchéité) de dimensions 8 x 26 x 8/11 mm, monté sur l'axe du moteur de la pompe de cyclage. Il assure l'étanchéité entre la partie hydraulique de la pompe et le moteur : il empêche l'eau de remonter le long de l'arbre vers le bobinage.

Problèmes et pannes résolus

Fuite d'eau sous le lave-vaisselle au niveau de la pompe de cyclage, traces d'eau ou de rouille sur le moteur, moteur de pompe grillé ou bloqué par l'humidité, bruit de roulement, odeur de brûlé, disjonction du différentiel. Un joint d'axe durci ou usé laisse passer l'eau jusqu'au moteur, ce qui explique les fuites et les moteurs détruits.

Caractéristiques

Identification

• Référence : 12676000000931
• Références équivalentes : 565920 (Gorenje, Hisense), DD62-00053A (Samsung), 34421492
• Type : joint d'axe de moteur de pompe de cyclage, bague d'étanchéité à lèvre

Dimensions

• 8 x 26 x 8/11 mm

Pompe concernée

• Pompe de cyclage de type YXW30-2A(L) ou YXW50-2E

Liste d'appareils concernés

GORENJE (83 modèles) : GI51010X, GI52010, GI52010X, GI53110, GI55110, GI55110S, GI61010X, GI62010, GI62010X, GI906X, GS52010S, GS52010W, GS52115X, GS53110S, GS53110W, GS531E10W, GS54110W, GS54110X, GS62010S, GS62010SUK, GS62010W, GS62010WUK, GS62012S, GS62012W, GS620E10S, GS620E10W, GS62115W, GS62115X, GS62215W, GS62215WUK, GS62215X, GS62215XS, GS62215XSUK, GU62215W, GU63315W, GU63315X, GU64315W, GU64315XS, GV51010, GV51011, GV51211, GV51212, GV52010, GV52012, GV52012S, GV520E10, GV520E10S, GV520E11, GV52112, GV53110, GV53111, GV531E10, GV54110, GV54311, GV55110, GV55110UK, GV55111, GV55210, GV56210, GV56211, GV61010, GV61010UK, GV61211, GV61212, GV61214UK, GV61215, GV62010, GV62010UK, GV62011, GV62012, GV620E10, GV62211, GV62212, GV62315, GV63311, GV6SY21B, GV6SY21W, HI520D10X, HI620D10X, MGV5121, MGV5331, MGV5510, MGV5511

KORTING : KGV62010S, KGV620E10S

MORA : IM531, IM532, IM533, IM631, IM632, IM650, IM651, SM631W, SM632W, SM635W, SM662W, VM533X, VM540X, VM633X, VM640X

OCEANIC : OCEALVC649W, PRIMOTHFULL

PROLINE : DWP1247SI, DWP1247WH, SDW499SILVER, SDW499WH

SAMSUNG : DMR57LFB/XAA, DMR57LFB/XAC, DMR57LFS/XAA, DMR57LFS/XAC, DMR57LFW/XAA, DMR57LFW/XAC, DMR77LHB/XAA, DMR77LHB/XAC, DMR77LHS/XAA, DMR77LHS/XAC, DMR77LHW/XAA, DMR77LHW/XAC, DMR78AHB/XAA, DMR78AHB/XAC, DMR78AHS/XAA, DMR78AHS/XAC, DMR78AHW/XAA, DMR78AHW/XAC, DMT210RFS/XAC, DMT300RFB/XAA, DMT300RFB/XAC, DMT300RFS/XAA, DMT300RFS/XAC, DMT300RFW/XAA, DMT300RFW/XAC, DMT350RFS/XAC, DMT400RHB/XAA, DMT400RHS/XAA, DMT400RHS/XAC, DMT400RHW/XAA, DMT610RHB/XAC, DMT610RHS/XAC, DMT610RHW/XAC, DMT800RHB/XAA, DMT800RHS/XAA, DMT800RHS/XAC, DMT800RHW/XAA, DW60H9950FS/EF, DW60H9950FS/EO, DW60H9950FS/EU, DW60H9950FS/FA, DW60H9950FS/MA, DW60H9950FS/SA, DW60H9950FS/SG, DW60H9950FS/ZA, DW60H9950FSTR, DW60H9950FW/EF, DW60H9950FW/EO, DW60H9950FW/SA, DW60H9950FW/TR, DW60H9950FW/ZA, DW60H9950FWEU, DW60H9950US/EE, DW60H9950US/EF, DW60H9950US/SA, DW60H9950UW/EE, DW60H9950UW/EF, DW60H9970FS/EF, DW60H9970FS/EO, DW60H9970FS/EU, DW60H9970FS/SA, DW60H9970US/EF, DW60H9970US/SA, DW60H9970USEE, DW60H9970USEO, DW60HDK50FS/EO, DW60HDK70FS/EO, DW60J9950SSEF, DW60J9960US, DW60J9960US/EE, DW60J9960US/EF, DW60J9960US/EO, DW60J9960US/ET, DW60J9960US/EU, DW60J9970BB/EE, DW60J9970BB/EF, DW60J9970BB/EG, DW60J9970BB/EO, DW60J9970BB/ET, DW60J9970BB/EU, DW60J9970SS/EF, DW60K8550BB/EO, DW60K8550BB/ET, DW60K8550BB/EU, DW60K8550FS/EO, DW60K8550FS/TR, DW60K8550FW/EU, DW60K8550FW/TR, DW60M9530BB/ET, DW60M9530FS/BG, DW60M9530FS/FA, DW60M9530FS/FH, DW60M9530FS/YL, DW60M9530FW/FH, DW60M9550BB/EE, DW60M9550BB/EF.0000, DW60M9550BB/EG, DW60M9550BB/EG.0000, DW60M9550BB/EO, DW60M9550BB/ET, DW60M9550BB/EU, DW60M9550BBEF, DW60M9550FS/EC, DW60M9550FS/EC.0000, DW60M9550FS/EF, DW60M9550FS/EF.0000, DW60M9550FS/EO, DW60M9550FS/EU, DW60M9550FS/TR, DW60M9550FW/EC, DW60M9550FW/EC.0000, DW60M9550FW/EF, DW60M9550FW/EF.0000, DW60M9550SS/EF.0000, DW60M9550SS/EG, DW60M9550SSEF, DW60M9550US/EE, DW60M9550US/EG, DW60M9550US/EO, DW60M9550UW/EE, DW60M9970BB/EE, DW60M9970BB/EU, DW60M9970SS/EG, DW60M9970US/EE, DW60M9970US/ET, DW60M9975US, DW60M9990AP/AA, DW7933LRABB/AA, DW7933LRABB/AC, DW7933LRASR/AA, DW7933LRASR/AC, DW7933LRAWW/AA, DW7933LRAWW/AC, DW80F600UTB/AA, DW80F600UTB/AC, DW80F600UTS/AA, DW80F600UTS/AC, DW80F600UTW/AA, DW80F600UTW/AC, DW80F800UWS/AA, DW80F800UWS/AC, DW80H9930MO/AA, DW80H9930MO/AC, DW80H9930US/AA, DW80H9930US/AC, DW80H9940US/AA, DW80H9950US/AA, DW80H9950US/AC, DW80H9970MO/AA, DW80H9970MO/AC, DW80H9970US/AA, DW80H9970US/AC, DW80J3020UB/AA, DW80J3020UB/AC, DW80J3020US/AA, DW80J3020US/AC, DW80J3020UW/AA, DW80J3020UW/AC, DW80J7550UG/AA, DW80J7550UG/AC, DW80J7550US/AA, DW80J7550US/AC, DW80J7550UW/AA, DW80J7550UW/AC, DW80J7551US/AA, DW80J9945MO/AA, DW80J9945US/AA, DW80J9945US/AC, DW80K2021US/AC, DW80K5050UB/AA, DW80K5050UB/AC, DW80K5050UG/AA, DW80K5050UG/AC, DW80K5050US/AA, DW80K5050US/AC, DW80K5050UW/AA, DW80K5050UW/AC, DW80M3021US/AC, DW80M9550UG/AA, DW80M9550US/AA, DW80M9550US/AC, DW80M9960UG/AA, DW80M9960UG/AC, DW80M9960US/AA, DW80M9960US/AC, DW80M9990UM/AA, DW80M9990US/AA, DW80R5060UG/AA, DW80R5060US/AA, DW80R5061UG/AA, DW80R5061US/AA, DW80R5061UT/AA, DW80R9950MT/AA, DW80R9950QH/AA, DW80R9950QN/AA, DW80R9950UG/AA, DW80R9950UG/AC, DW80R9950US/AA, DW80R9950US/AC, DW80R9950UT/AA, DW80T5040US/AC

THOMSON : PRIMO TH FULL, PRIMO TH SS, TDW45 SILVER, TDW45WH, TDW60 SILVER, TDW60WH, THOMINOX

VALBERG : VAL12C472BSC, VAL12C47SS

Signes d'usure ou de défaillance

Traces d'eau ou de calcaire sur l'axe ou sur le moteur de la pompe de cyclage, fuite sous l'appareil, joint durci, fendu ou déformé, moteur qui chauffe, bruit anormal, odeur de brûlé, différentiel qui disjoncte.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet du lave-vaisselle, mesurer le joint en place (8 x 26 x 8/11 mm) et repérer le type de pompe de cyclage.

Débrancher l'appareil, fermer l'arrivée d'eau et vidanger la cuve avant d'accéder à la pompe. Déposer la pompe de cyclage, séparer le moteur de la partie hydraulique, retirer l'ancien joint, nettoyer l'axe et son logement, puis monter le joint neuf lèvre vers l'eau, sans l'abîmer au passage de l'axe. Contrôler en même temps l'état du moteur : un moteur qui a pris l'eau est à remplacer. Après remontage, remplir la cuve, lancer un cycle complet et vérifier l'absence de fuite.

FAQ

Fonction de la pièce

À quoi sert le joint d'axe du moteur de pompe de cyclage d'un lave-vaisselle ?

Il étanchéifie le passage de l'axe entre la partie hydraulique de la pompe et le moteur. Sans lui, l'eau remonte vers le moteur, qui peut griller ou provoquer une fuite.

Compatibilité

Comment vérifier que le joint 12676000000931 convient à mon lave-vaisselle ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité, et mesurer le joint en place (8 x 26 x 8/11 mm). En cas de doute, une demande de devis permet de valider la référence avant commande.
