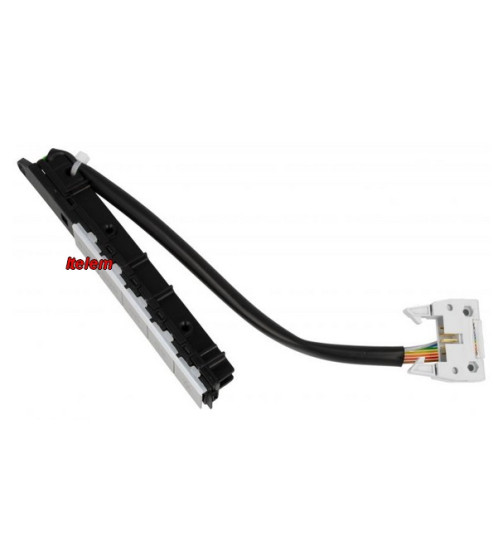

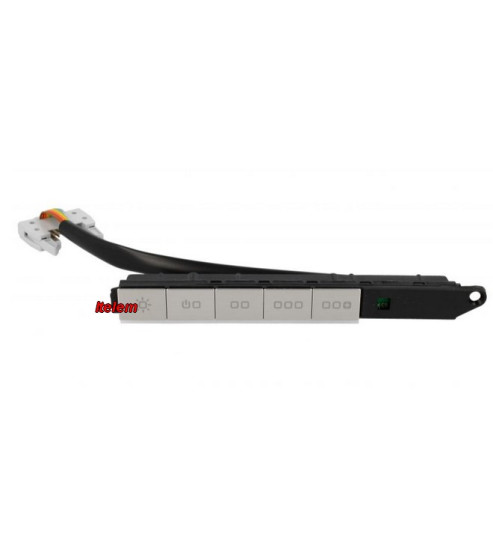

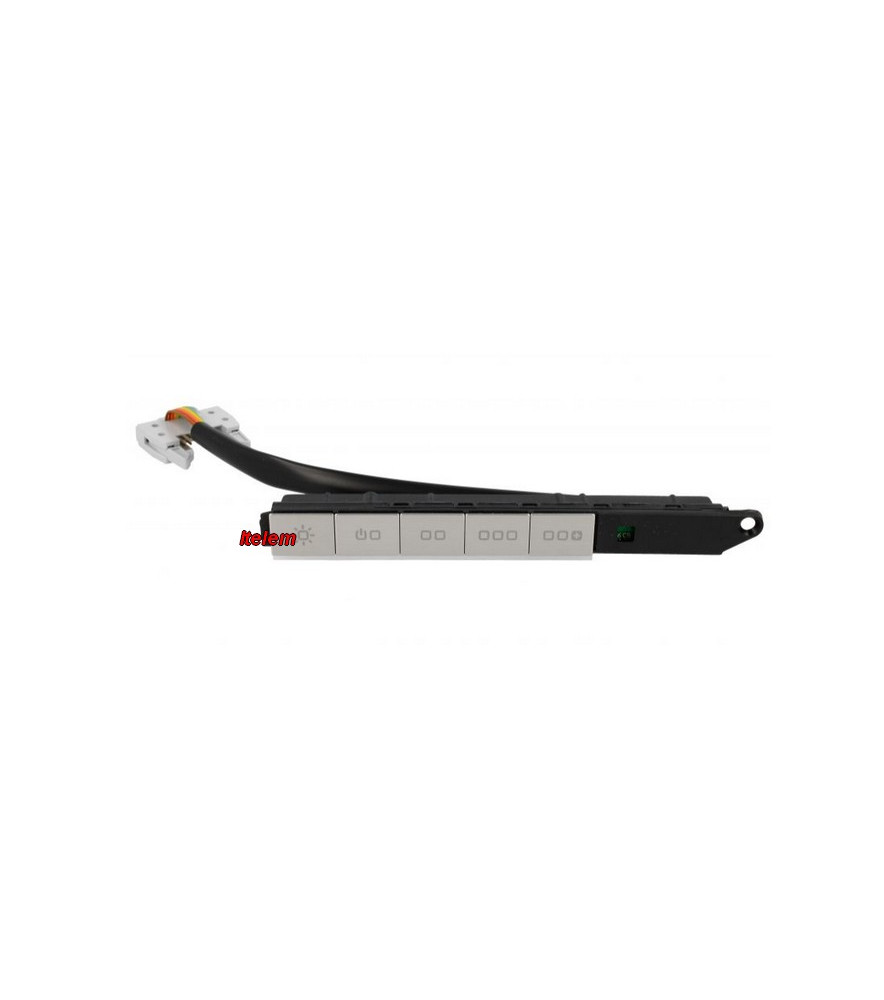

Module électronique interface de commande hotte Elica AGC009818901AA
Description du produit
Le module électronique de commande Elica AGC009818901AA ou SPP0000005 est une carte d’interface utilisateur destinée aux hottes aspirantes Elica. Il sert d’organe de commande côté client : il gère les touches (mécaniques ou sensitives selon modèle), l’affichage éventuel et la sélection des fonctions. Ce...
Module électronique interface de commande hotte Elica AGC009818901AA
Description du produit
Le module électronique de commande Elica AGC009818901AA ou SPP0000005 est une carte d’interface utilisateur destinée aux hottes aspirantes Elica. Il sert d’organe de commande côté client : il gère les touches (mécaniques ou sensitives selon modèle), l’affichage éventuel et la sélection des fonctions. Ce module transmet ensuite les informations au module de puissance, qui interprète les ordres et pilote les éléments de la hotte (moteur, éclairage, temporisations selon configuration).
Compatibilités et équivalences
Cette interface est compatible avec plusieurs hottes Elica utilisant une architecture en deux cartes (interface + puissance). La référence AGC009818901AA doit correspondre strictement à la référence inscrite sur la carte d’origine et à la connectique présente. En cas de doute, la vérification par référence hotte (plaque signalétique) et par marquage de la carte d’origine est indispensable.
Caractéristiques principales
Carte interface utilisateur Elica. Gestion des commandes et retours d’état vers l’utilisateur. Communication vers un module de puissance séparé via connecteurs dédiés. Conçue pour un montage d’origine, sans adaptation. Carte livrée seule, sans faisceau ni module de puissance.
Problèmes et pannes résolus
Touches non réactives ou commande erratique. Hotte qui ne répond plus aux appuis malgré une alimentation présente. Fonctions impossibles à sélectionner (vitesses, éclairage, minuterie selon modèle). Affichage éteint ou incohérent lorsque l’appareil en est équipé. Redémarrages ou pertes de commande intermittentes liés à une interface défaillante.
Signes d’usure ou de défaillance
Absence de réponse du bandeau de commande. Touches qui réagissent une fois sur plusieurs. Voyants/affichage instables. Sensibilité tactile dégradée ou activation intempestive. Traces d’oxydation, d’humidité ou de graisse sur la carte, pouvant perturber les signaux envoyés au module de puissance.
Conseils d’entretien et de remplacement
Couper l’alimentation électrique avant toute intervention. Nettoyer et dégraisser le bandeau externe pour limiter les infiltrations et dépôts gras. Lors du remplacement, repérer l’emplacement des connecteurs et vérifier l’état du faisceau vers le module de puissance. Après remontage, tester toutes les commandes (vitesses, éclairage, fonctions temporisées) pour valider la communication interface → puissance.
Liste d'appareils concernés (Non exhaustive).
Information à relever sur lea plaque signalétique apposée dans l'enceinte de la hotte.
STRIPE IX/A/60/LX - STRIPE IX/A/90/LX - STRIPE IXA60LX - STRIPE IXA90LX - STRIPE IXA90LX - STRIPE URBAN ZINC/A/90
FAQ – Module électronique de commande hotte Elica AGC009818901AA
À quoi sert le module électronique AGC009818901AA sur une hotte Elica ?
Le module électronique AGC009818901AA est une interface de commande utilisateur. Il permet au client de sélectionner les fonctions de la hotte (vitesses d’aspiration, éclairage, options selon modèle) via le bandeau de commande. Les informations sont ensuite transmises au module de puissance, qui exécute physiquement les ordres.
Quelle est la différence entre le module interface et le module de puissance ?
Le module interface gère uniquement la commande et l’interaction utilisateur. Il ne pilote pas directement le moteur ni l’éclairage. Le module de puissance reçoit les informations envoyées par l’interface et alimente les composants électriques de la hotte. Les deux cartes sont distinctes et complémentaires.
Quels sont les symptômes d’un module interface défectueux ?
Les symptômes les plus fréquents sont des touches non réactives, des commandes qui fonctionnent de manière aléatoire, un affichage absent ou instable, ou une hotte qui ne répond plus malgré une alimentation électrique présente. Dans certains cas, aucune fonction ne peut être sélectionnée.
Une hotte qui ne démarre plus est-elle forcément liée à ce module ?
Pas systématiquement. Si aucune commande ne répond, le module interface est suspect. En revanche, si les touches réagissent mais que le moteur ou l’éclairage ne fonctionnent pas, le problème se situe plus souvent au niveau du module de puissance ou du moteur.
Ce module peut-il provoquer des dysfonctionnements intermittents ?
Oui. Une interface en fin de vie peut envoyer des signaux incomplets ou erronés au module de puissance, provoquant des coupures, des vitesses qui changent seules ou des commandes nécessitant plusieurs appuis.
Le module AGC009818901AA est-il une pièce d’origine Elica ?
Oui, cette référence correspond à une pièce d’origine constructeur Elica, conçue pour assurer une compatibilité parfaite avec les hottes prévues pour cette interface.
Faut-il programmer le module après remplacement ?
Non. Le module électronique de commande AGC009818901AA ne nécessite aucun paramétrage ni programmation après installation. Il est reconnu automatiquement par le module de puissance compatible.
Peut-on remplacer soi-même ce module de commande ?
Le remplacement est possible pour une personne ayant des bases en électroménager. Il est indispensable de couper l’alimentation électrique, de repérer les connecteurs et de manipuler la carte avec précaution afin d’éviter toute détérioration liée à l’électricité statique.
Quelles sont les causes fréquentes de panne de ce module ?
Les principales causes sont l’exposition prolongée à la chaleur, l’humidité, les dépôts de graisse et les vapeurs de cuisson. Ces éléments peuvent altérer les pistes électroniques ou les composants de commande.
Comment prolonger la durée de vie du module interface ?
Un nettoyage régulier du bandeau de commande, une bonne ventilation de la hotte et l’évitement des projections directes de graisse contribuent à préserver l’électronique et à limiter les pannes prématurées.
Comment vérifier la compatibilité avant commande ?
Il est recommandé de relever la référence exacte inscrite sur la carte d’origine ou sur la plaque signalétique de la hotte. La référence AGC009818901AA doit être strictement identique pour garantir la compatibilité.
