Ecrou et joint de bras supérieur lave-vaisselle Aya Continental Edison EssentielB Proline

Descriptif produit

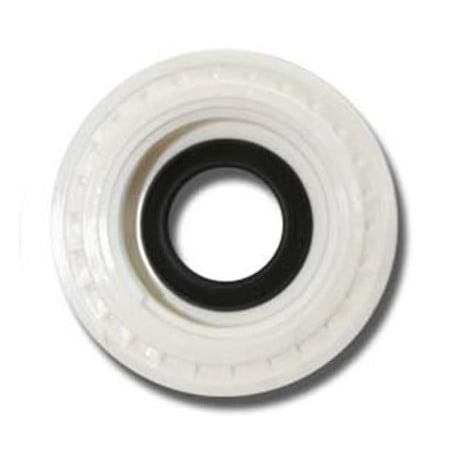

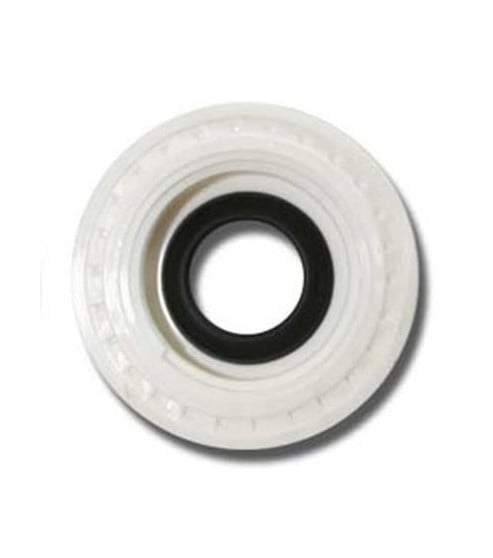

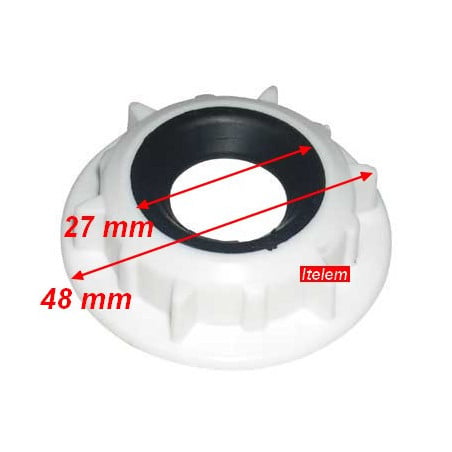

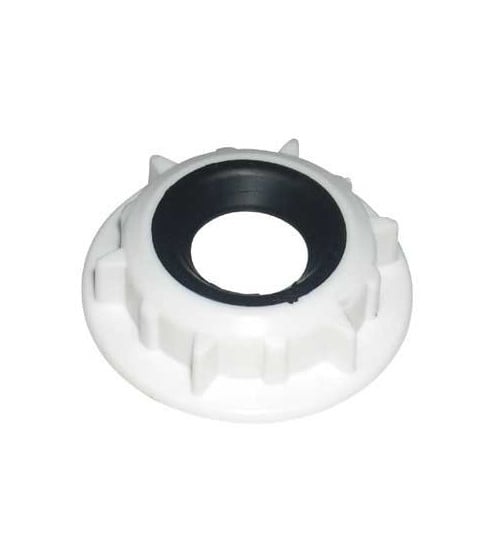

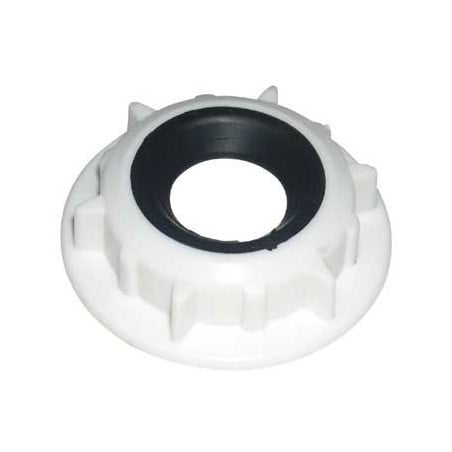

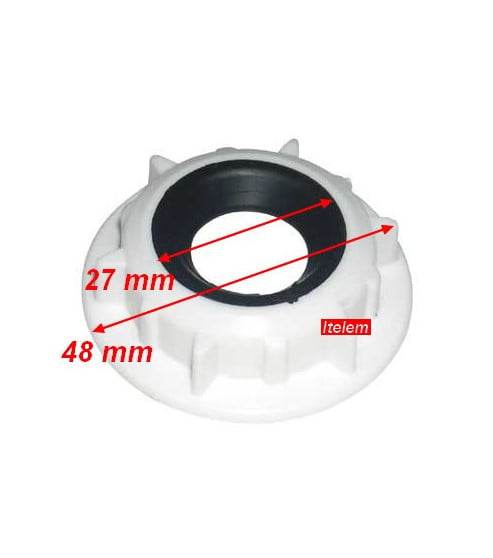

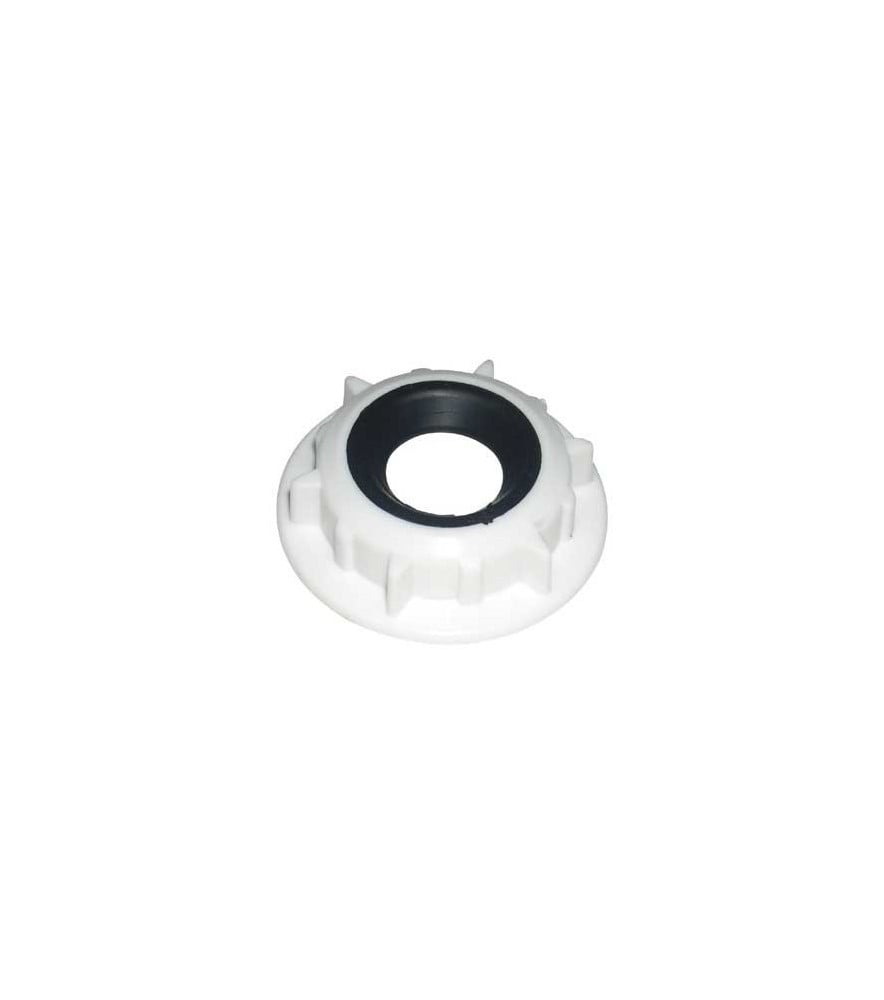

Écrou d'alimentation du bras de lavage supérieur réf. 12176000009569, pièce d'origine Midea pour lave-vaisselle Aya, Continental Edison, Essentiel B, Proline et nombreuses autres marques. Cet écrou, livré avec son joint, raccorde le bras supérieur au conduit d'eau intérieur qui l'alimente : il assure l'étanchéité du raccord et permet au bras de recevoir l'eau sous pression et de tourner. Un écrou ou un joint fatigué provoque une fuite sur le conduit ou un bras supérieur mal alimenté.

Problèmes et pannes résolus

Bras supérieur qui ne tourne plus ou qui tourne mal, vaisselle du panier supérieur mal lavée, fuite d'eau au niveau du raccord du bras supérieur, bruit ou projections de l'eau dans la cuve, écrou fissuré, déformé ou dont le filetage est foiré, joint durci. Une perte d'étanchéité à l'écrou réduit la pression d'eau envoyée au bras supérieur et explique un lavage insuffisant en haut de la cuve.

Caractéristiques

Identification

• Référence : 12176000009569
• Références équivalentes : 673001600021
• Désignation : écrou d'alimentation du bras supérieur, écrou-raccord avec joint
• Type : écrou de raccord du conduit d'alimentation du bras de lavage supérieur

Liste d'appareils concernés

AYA (11) : A1248A, A1248B, A1248N, ADW502AW, ADW08493AS, ADW09000A+W, ADW12493AW, ALV1249H61, ALV09491, ALV12491, WQP12-9240K

COLDIS (2) : COLV9A+49DM, COLV9A+49DSM

CONTINENTAL EDISON (14) : CELV129FSA, CELVB126A, CELVB1247DD, CELVB1249, CELVB1249A, CELVE1245B, CELVE1245S, CELVF1245, CELVS126A, CELVS1247DD, CELVS1249, CELVS1249A, CELVW1247DD, CELVW1249A

CURTISS (23) : MG1447LVDX, MGV1245SDI, MLV0849DPL, MLV0849DX, MLV0947DL, MLV1445DI, MLV1445DLX, MLV1447DLX, MLV1447DX, MLVB1245DIN, MLVB1245DIX, MLVB1249DPL, MLVD1247DPL, MLVD1247DPLS, MLVD1248DPL, MLVE1247B, MLVE1247N, MLVE1247X, MLVE1249DPL, MLVE1249PLX, MLVE1249X, MLVF1245D, MLVF1245DIL

ESSENTIEL B (10) : ELV452.B, ELV452/IS, ELV453I, ELV461.B, ELVI452.F, ELVP455.IS, ELVP455B, ELVS491.B, ELVSP473B, ELVSP473IS

FAR (9) : LV1145DS, LV1448, LV1614S, LVIF9, LVIF12, LVSL1449S, LVSL4914, SILVERMAX, V1047S

GENERISS (5) : GDW97, GDW98, GDW127, GDW127S, GDW128

GLEMGAS (3) : GDI450, GDS625IX, XDS59IX

HIGH ONE (2) : HIG12C49BMC, HIG12C49BSC

LAZER (7) : 180044, 400427, 400428, 400429, LV4912S, SLV49131, SLV49132

OCEANIC (6) : OCEALVB1249DD, OCEALVE1245B, OCEALVE1245S, OCEALVF1245, OCEALVS1249DD, OCEALVW1249DD

PROLINE (6) : DW496SILVER, DW496WHITE, FDP12648SL, FDP12648WH, IDW1249BK-E, IDW1249PS-E

SABA (4) : LVS4513, LVS4514S, LVS4515X, LVS4613S

SAMANA (2) : SAM12C52BMC, SAM14C45ISCC

SELECLINE (4) : LV9250.I, LV60471, LV60472, SLL49X

SURFLINE : WQP12-B9251A

TECNOLEC (2) : TLV48BLC, TLV48SIL

URANIA (2) : UM1252DW, UM1252LV

VALBERG (8) : VAL12C45BMC, VAL12C47BSC, VAL12C49NMC, VAL12C49RMC, VAL12C49SMC, VALINT12C45BNSSC, VALLVFI12C45MSC, WQP12-B9253B

XPER : XP247

Signes d'usure ou de défaillance

Bras supérieur qui ne tourne plus ou qui frotte, traces d'eau ou de calcaire au niveau du raccord, fuite visible sur le conduit d'alimentation, écrou fendu ou déformé, filetage abîmé, joint écrasé, durci ou fendu, vaisselle du haut qui sort sale.

Conseils avant et après remplacement

Avant de commander, relever le modèle complet du lave-vaisselle et comparer l'écrou en place : plusieurs écrous existent pour les bras de lavage, dont un écrou répartiteur pour d'autres gammes Far et Continental Edison.

Retirer le panier supérieur, puis dévisser le bras supérieur en le tenant pour ne pas abîmer le conduit. Dévisser l'écrou, remplacer le joint, puis monter l'écrou neuf sans le serrer excessivement, un serrage trop fort fendant le plastique. Contrôler en même temps l'état du bras et le système d'emboitement. Après remontage, lancer un cycle court pour vérifier la rotation libre du bras et l'absence de fuite au raccord.

FAQ

Fonction de la pièce

À quoi sert l'écrou d'alimentation du bras supérieur d'un lave-vaisselle ?

Il raccorde le bras de lavage supérieur au conduit d'eau qui l'alimente et assure l'étanchéité de ce raccord par serrage. Sans lui, le bras ne reçoit plus l'eau sous pression et le panier supérieur est mal lavé.

Compatibilité

Comment vérifier que l'écrou 12176000009569 convient à mon lave-vaisselle ?

Relever le modèle complet sur la plaque signalétique, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande, ou vérifier par les dimensions.
