Bras de lavage et rinçage lave-vaisselle Winterhalter

Bras de lavage et rinçage lave-vaisselle Winterhalter 30002770

Descriptif produit

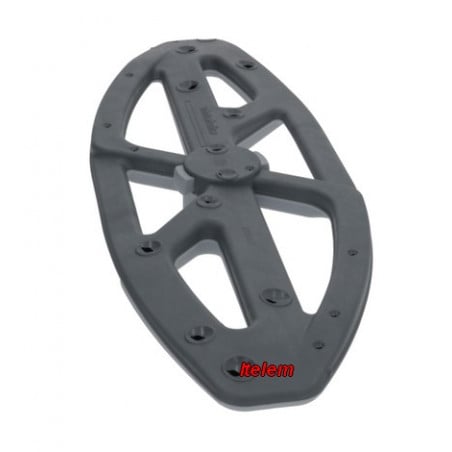

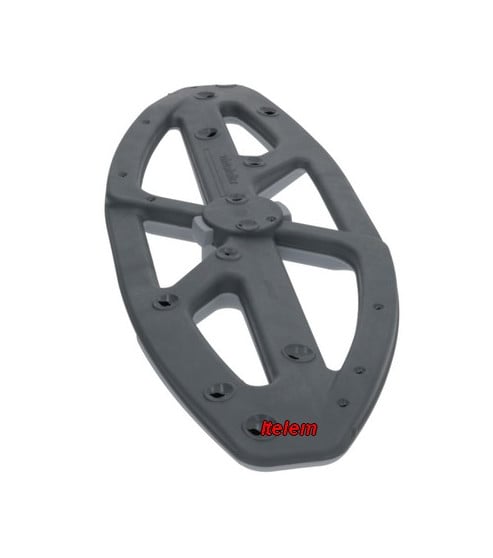

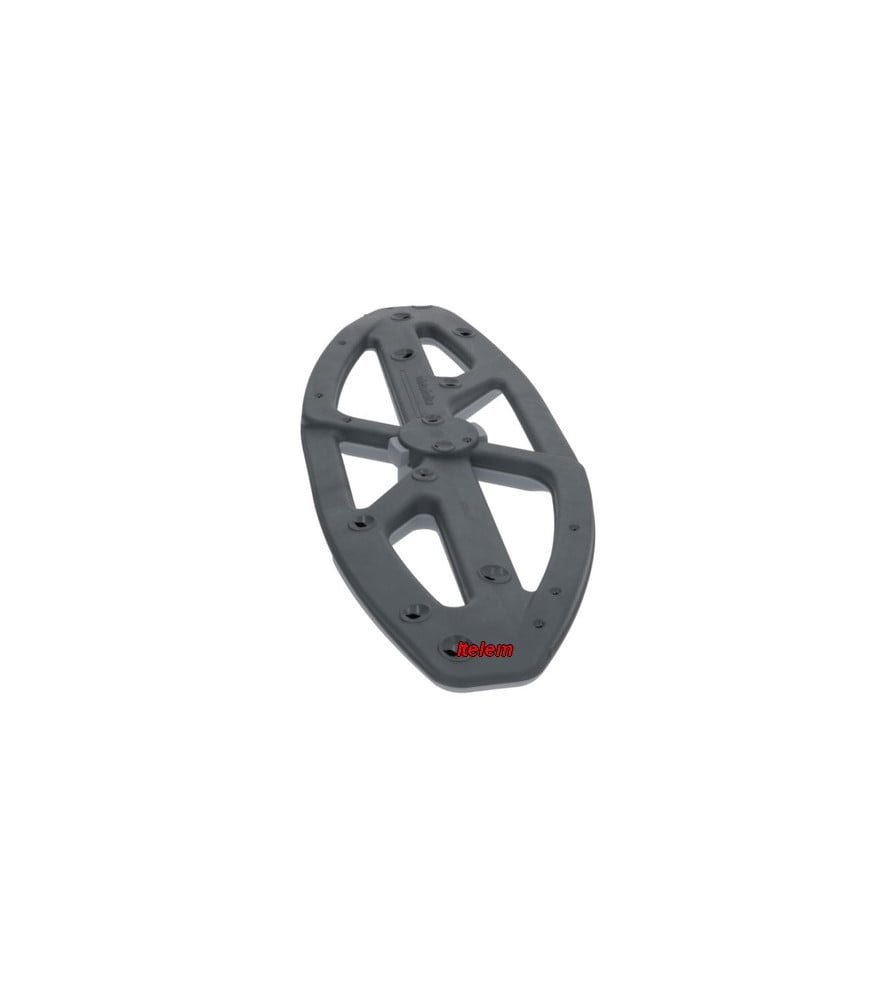

Le bras de lavage et de rinçage Winterhalter référence 30002770 équipe les lave-vaisselle à capot de la marque. C'est la pièce qui projette l'eau sous pression sur la vaisselle, d'abord en phase de lavage, ensuite en phase de rinçage. Sur ce modèle, les deux fonctions sont regroupées sur un seul ensemble : douze gicleurs assurent le lavage, huit gicleurs assurent le rinçage. L'ensemble tourne librement sur son axe grâce à la pression de l'eau projetée en biais par les buses.

Remplacer ce bras quand il est bouché ou fissuré redonne à la machine sa pression de lavage d'origine. La vaisselle ressort propre, sans traces ni résidus, et le cycle retrouve sa durée normale sans surconsommation d'eau chaude pour compenser un lavage insuffisant.

Problèmes et pannes résolus

Un bras de lavage encrassé ou endommagé se traduit d'abord par une vaisselle mal lavée, avec des résidus alimentaires qui persistent malgré un cycle complet. Le problème vient rarement de la pompe à ce stade, il vient des gicleurs bouchés par le calcaire ou par des particules alimentaires qui n'ont pas été filtrées en amont.

Un bras fissuré, décollé ou cassé sur son axe donne un tout autre symptôme : la rotation devient irrégulière, parfois bruyante, et la pression se perd par la fissure au lieu de sortir par les gicleurs prévus. Dans certains cas le bras ne tourne plus du tout, il reste bloqué en position et n'arrose plus qu'une partie du panier.

Cette pièce résout également les cas de rinçage incomplet, quand des traces blanches ou du calcaire restent visibles sur les verres et les assiettes après cycle, alors que le produit de rinçage est correctement dosé.

A lire depuis notre forum: Le technicien fait face une panne de défaut de lavage sur lave-vaisselle Winterhalter PT-500. Liste des étapes du diagnostic pour ne rien rater.

Caractéristiques

• Marque : Winterhalter
• Référence fabricant : 30002770
• Type : bras de lavage et de rinçage combiné, pour lave-vaisselle à capot
• Nombre de gicleurs de lavage : 12
• Nombre de gicleurs de rinçage : 8
• Dimensions : 515 x 185 mm
• Position de montage : haut ou bas

Liste d'appareils concernés (Non exhaustive)

WINTERHALTER

Lave-vaisselle UC-L, UC-M, UC-XL

WINTERHALTER

Lave-vaisselle à capot PT-500, PT-L, PT-M, PT-XL

Signes d'usure ou de défaillance

Avant de commander quoi que ce soit, inspecter le bras à l'œil. Un bras usé présente des gicleurs bouchés, souvent visibles par un jet faible ou absent sur certaines buses quand la machine tourne à vide. Le calcaire forme des dépôts blancs à l'intérieur des orifices, particulièrement fréquents dans les zones d'eau dure.

Une fissure sur le tube ou au niveau de l'axe central se repère facilement une fois le bras démonté, elle laisse fuir l'eau avant même d'atteindre les gicleurs. Le jeu excessif sur l'axe de rotation est un autre signe : le bras doit tourner librement mais sans à-coups ni blocage.

Conseils avant et après remplacement

Avant de démonter le bras, couper l'alimentation électrique et l'arrivée d'eau de la machine. Démonter le bras concerné en dévissant l'écrou ou le clip de fixation selon le modèle, sans forcer sur l'axe pour ne pas endommager le support.

Profiter du démontage pour contrôler le support de bras et le filtre situé en amont, un filtre encrassé provoque le même bouchage des gicleurs même sur une pièce neuve. Après remplacement, faire tourner un cycle à vide pour vérifier que le bras tourne librement et que la pression de sortie est homogène sur tous les gicleurs.

Un détartrage régulier avec un produit adapté au matériel professionnel limite l'encrassement calcaire et prolonge la durée de vie du nouveau bras.

FAQ

Compatibilité et identification

Comment vérifier que ce bras correspond bien à mon lave-vaisselle Winterhalter ? Vérifie le modèle exact inscrit sur la plaque signalétique de l'appareil, généralement située sur le côté ou à l'arrière de la machine. La référence 30002770 correspond aux séries UC-L, UC-M, UC-XL et PT-500, PT-L, PT-M, PT-XL, mais un contrôle visuel du bras d'origine (nombre de gicleurs, longueur) reste la méthode la plus sûre en cas de doute.

Le bras de lavage et le bras de rinçage sont-ils la même pièce sur ce modèle ? Oui, sur cette référence les deux fonctions sont intégrées dans un seul ensemble avec deux rangées de gicleurs distinctes, douze pour le lavage et huit pour le rinçage.

Entretien et durée de vie

Faut-il détartrer le bras de lavage régulièrement ? Oui, un détartrage périodique avec un produit adapté au matériel CHR évite l'obstruction progressive des gicleurs par le calcaire, surtout en zone d'eau dure. C'est souvent la mesure la plus efficace pour retarder le remplacement.

Peut-on nettoyer un bras bouché plutôt que le remplacer ? Un nettoyage manuel des gicleurs peut redonner un jet correct si le bouchage est récent et localisé. En revanche, si le tube est fissuré ou si l'axe présente du jeu, le remplacement reste la seule solution durable.
