Charnière armoire réfrigérée Hoshizaki

Descriptif produit

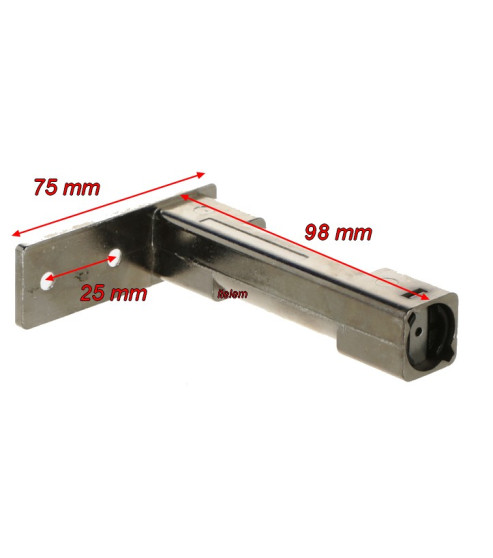

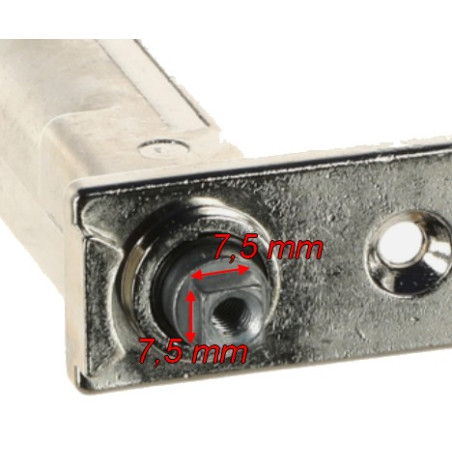

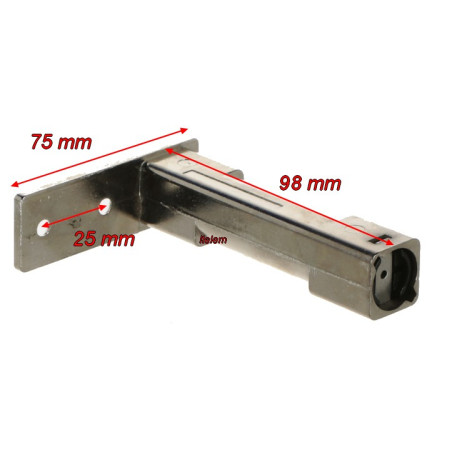

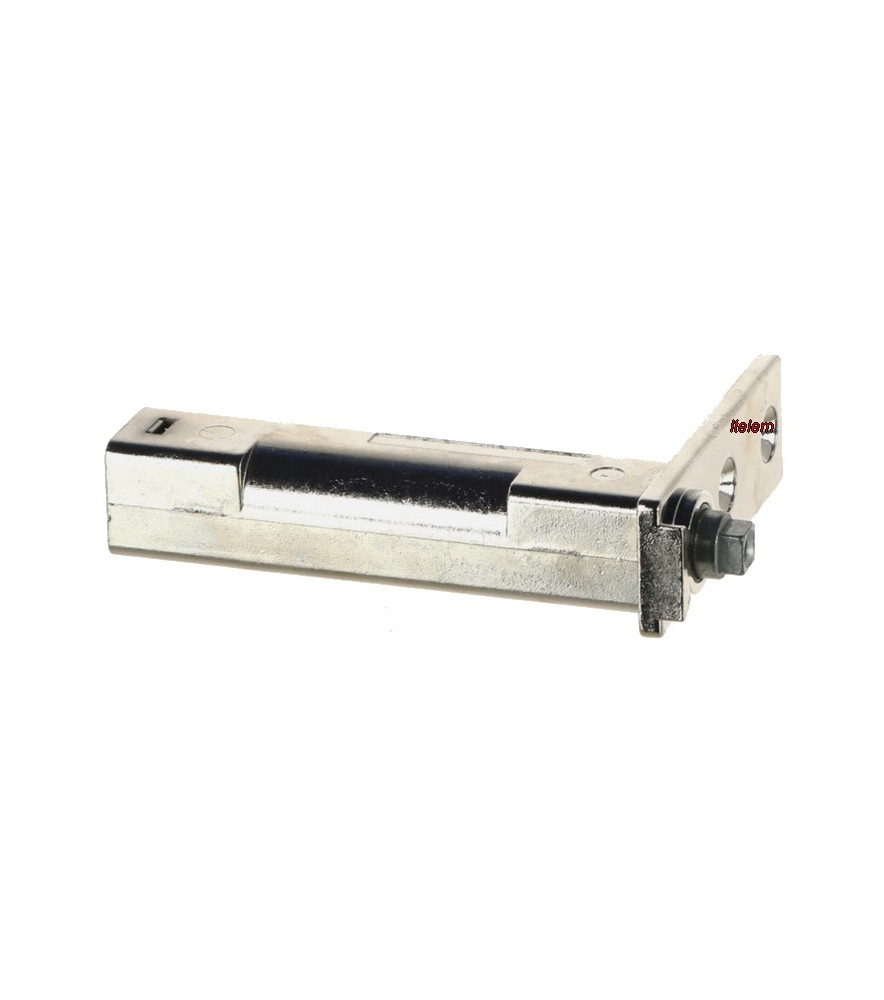

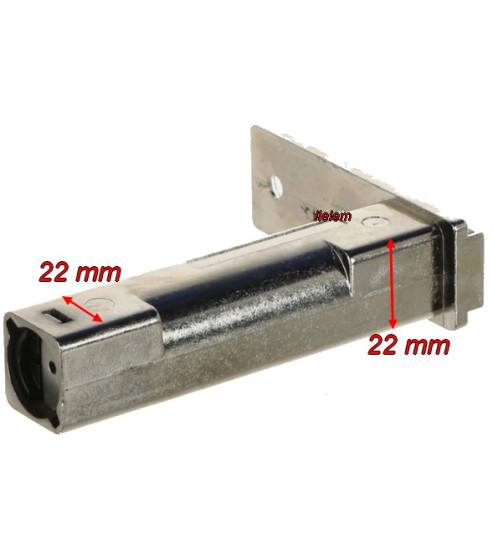

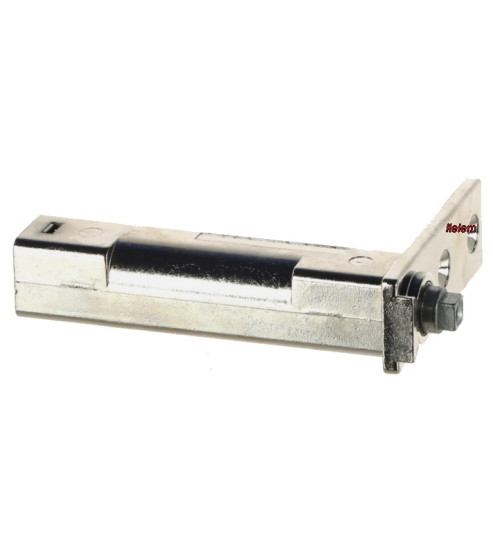

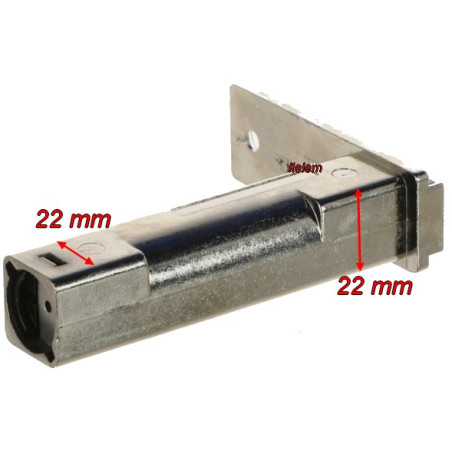

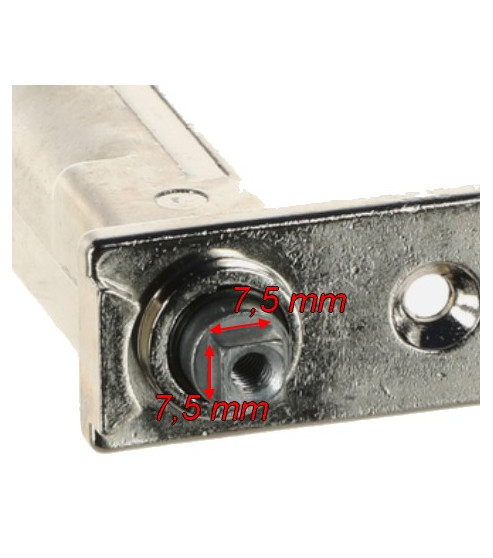

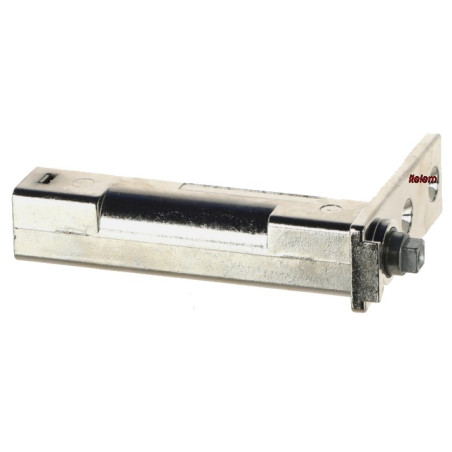

Charnière à ressort forcé pour porte d'armoire réfrigérée et congélateur professionnel Hoshizaki, référence 760660090. Elle équipe les gammes Snowflake GII (SUR-65, SUF-65, SUF-135) et se retrouve également listée sur les gammes Premier V3 et Baker.

Contrairement à une charnière classique, ce modèle intègre un ressort de rappel qui accompagne la porte sur les derniers degrés de fermeture. La porte n'a pas besoin d'être poussée jusqu'au bout : passé un certain angle, le mécanisme prend le relais et referme seul. Sur une armoire à usage intensif, ce fonctionnement assisté limite les manipulations forcées et préserve l'étanchéité du joint magnétique en garantissant une fermeture complète à chaque cycle. Une charnière qui a perdu cette assistance oblige l'utilisateur à forcer manuellement, avec un risque de fermeture incomplète et de perte de froid.

Problèmes et pannes résolus

Le remplacement de cette charnière répond à plusieurs symptômes constatés sur le terrain. Porte qui force et craque en fin de course sans qu'aucun défaut de joint ne soit visible. Porte qui ne se referme plus toute seule et qui nécessite une poussée manuelle jusqu'au bout du mouvement. Jeu perceptible dans le battement de la porte, avec un affaissement léger du vantail côté charnière. Grippage du mécanisme, identifiable par un mouvement saccadé plutôt que fluide sur les derniers degrés de fermeture.

Ce qu'on voit souvent dans ce cas, c'est un joint magnétique changé en premier réflexe alors que le mécanisme de rappel est déjà fatigué en interne et continue de forcer sur le joint neuf de la même manière.

A lire depuis notre forum: Porte d'armoire réfrigérée Hoshizaki qui craque et ferme mal, le technicien établi le diagnostic.

Caractéristiques

• Fonction : charnière à ressort forcé pour porte d'armoire réfrigérée
• Référence fabricant : 760660090
• Marque : Hoshizaki

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, sur un flanc ou au dos de l'appareil.

HOSHIZAKI

Armoire réfrigérée : SUR-65BH (201704-), SUR-65EG (202110-)

Congélateur coffre : SUF-65BG (201807-), SUF-65BH (201704-), SUF-65DG (202011-), SUF-65EG (202110-), SUF-135BH (201807-), SUF-135DG (202011-), SUF-135EG (202110-)

Signes d'usure ou de défaillance

Un mouvement qui n'est plus continu à l'ouverture ou à la fermeture manuelle trahit un ressort ou une came fatiguée. Un point dur, ressenti à un angle précis et reproductible à chaque manipulation, indique un grippage plutôt qu'une simple perte de tension. La porte qui se referme normalement à mi-course puis qui bloque net sur les derniers centimètres pointe directement vers ce composant.

Avant de commander quoi que ce soit, un test à la main, porte ouverte à mi-course puis relâchée, permet de confirmer si le défaut vient de la charnière ou d'ailleurs : un mouvement d'accompagnement fluide et régulier signe une charnière saine.

Conseils avant et après remplacement

Couper l'alimentation de l'armoire n'est pas nécessaire pour cette intervention, mais vider la porte de son contenu, si elle est dotée de réceptacles facilite grandement la manipulation du vantail. Repérer le sens de montage avant dépose, haut ou bas, la charnière n'étant pas toujours symétrique selon son emplacement sur le caisson.

Après remplacement, tester l'ouverture et la fermeture à vide sur plusieurs cycles avant de considérer l'intervention terminée. Vérifier que le joint magnétique se plaque uniformément sur tout son pourtour une fois la porte refermée par le nouveau mécanisme.

FAQ

Questions de compatibilité

Cette charnière convient-elle à toutes les armoires Hoshizaki de la gamme Snowflake ?

Elle est référencée pour les modèles SUR-65, SUF-65 et SUF-135 de la gamme Snowflake GII, ainsi que pour les gammes Premier V3 et Baker. Le repère exact sur la plaque signalétique de l'appareil reste la vérification la plus fiable avant commande.

Faut-il remplacer les deux charnières en même temps ?

Pas systématiquement. Si une seule charnière présente un grippage ou un jeu, le remplacement unitaire suffit dans la majorité des cas. Un contrôle de l'autre charnière au moment de l'intervention permet d'anticiper une panne à venir.

Questions de diagnostic et remplacement

Comment savoir si le problème vient de la charnière plutôt que du joint de porte ?

Un test manuel d'ouverture-fermeture à mi-course isole la cause : un mouvement saccadé ou un point dur reproductible oriente vers la charnière, tandis qu'un jeu uniforme sans à-coup mécanique oriente plutôt vers le joint magnétique.

Le remplacement de cette charnière nécessite-t-il un outillage spécifique ?

Non, l'intervention se fait généralement avec un outillage standard de visserie. Le point d'attention porte sur le repérage du sens de montage plutôt que sur la difficulté technique de la dépose.
