Commutateur four multifonctions cuisinière Godin

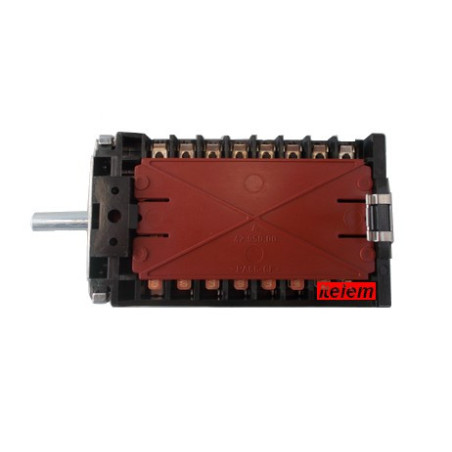

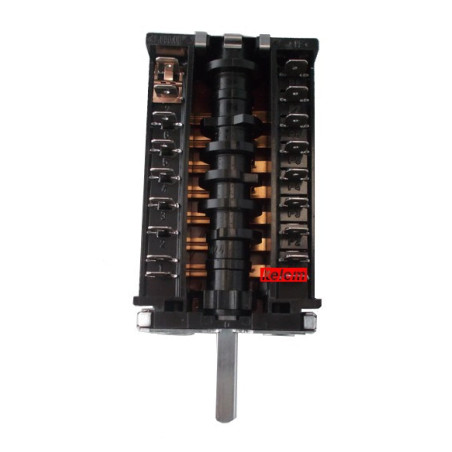

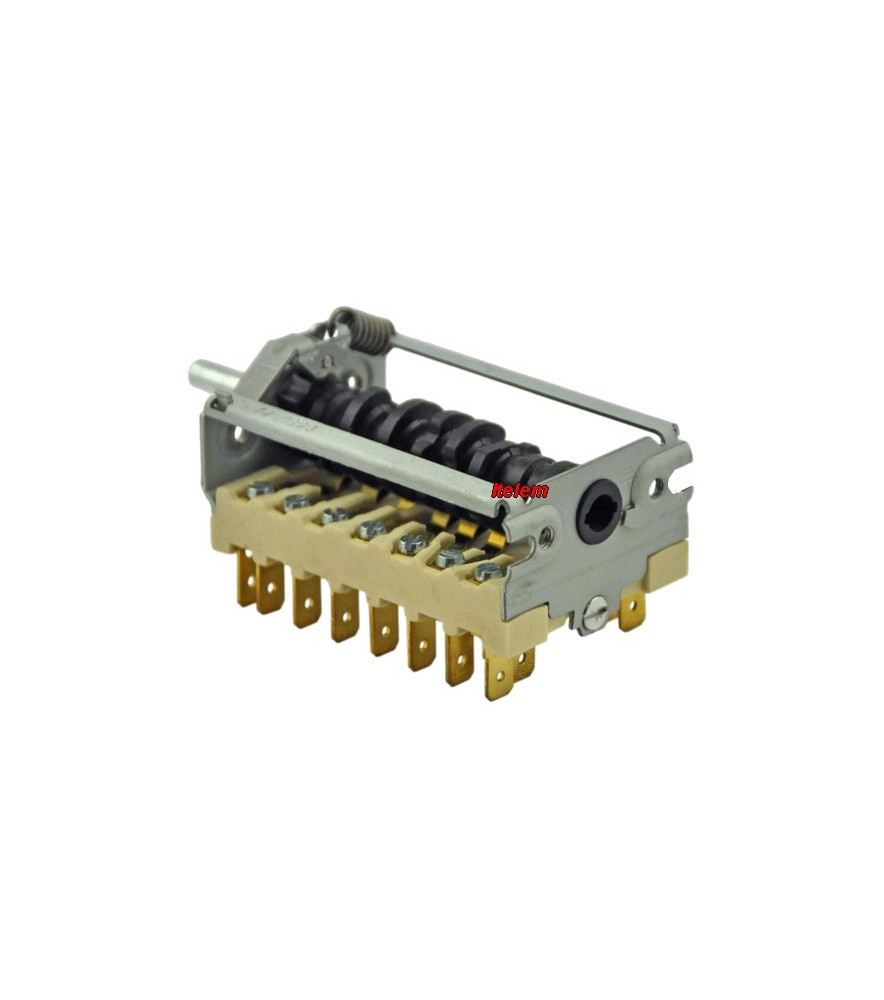

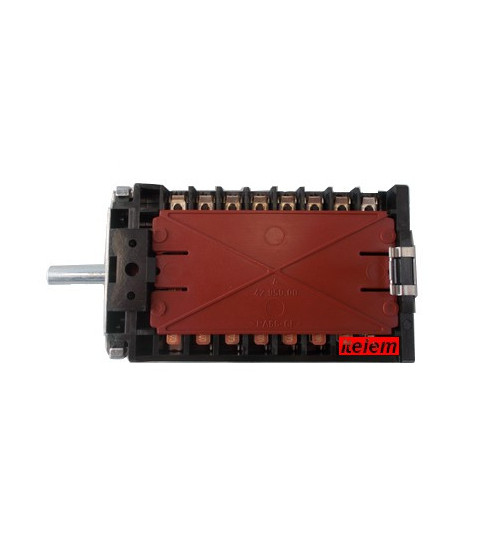

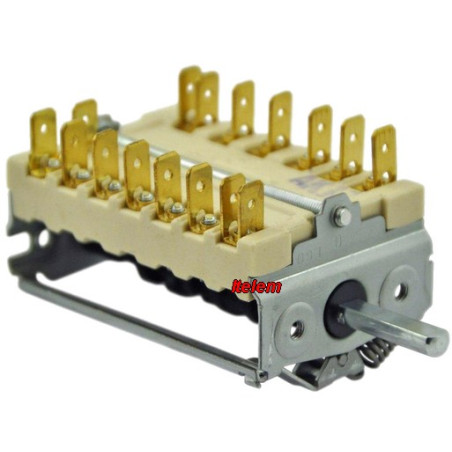

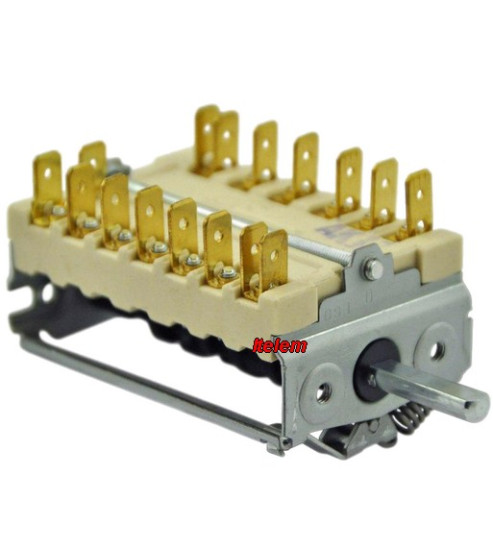

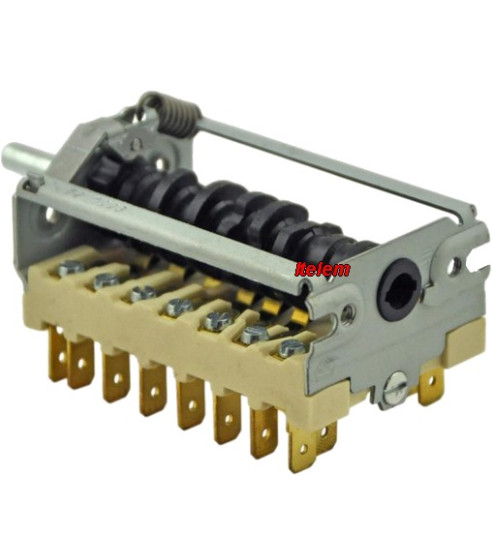

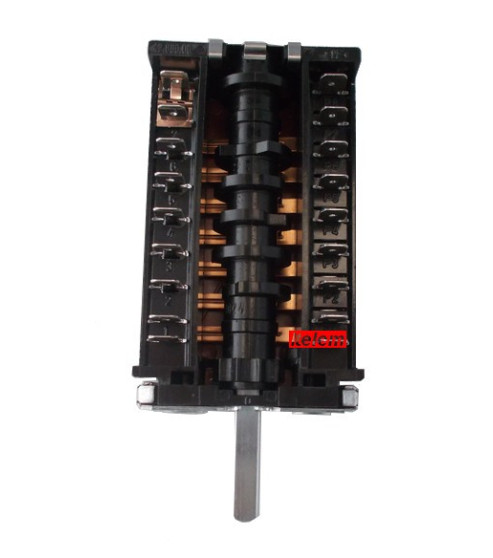

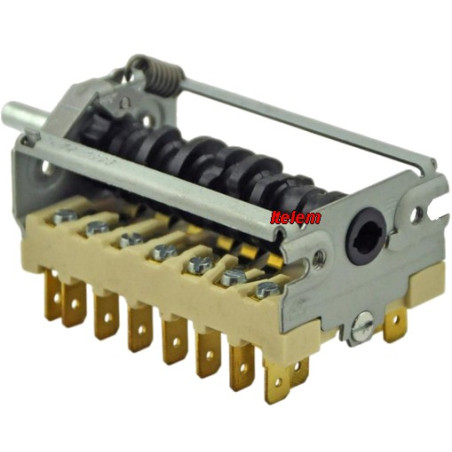

Commutateur de four multifonctions cuisinière Godin 00001305381

Description du produit

Le commutateur de four multifonctions Godin 00001305381 est une pièce d’origine constructeur destinée aux cuisinières et fours électriques de la marque Godin.
Également appelé sélecteur de fonctions, il permet de choisir le mode de cuisson (chaleur tournante, voûte, sole, grill, pyrolyse, convection naturelle, etc.) en dirigeant l’alimentation électrique vers les éléments chauffants correspondants.

Ce commutateur assure une transition fiable entre les différents circuits du four et garantit un fonctionnement stable et sécurisé.
Conçu pour résister à la chaleur et aux cycles répétés, il se distingue par sa précision mécanique et la qualité de ses contacts internes, assurant une longue durée de vie en usage domestique ou semi-professionnel.

Compatibilités et équivalences

Référence d’origine : 00001305381
Références équivalentes selon séries : EGO: 49.29815.712

Compatibilités principales :

• Cuisinières Godin : gammes Classique, Prestige, Email Grand Large, Rosieres by Godin (selon millésime)

• Utilisé également sur certains fours électriques multifonctions fabriqués sous châssis Brandt/De Dietrich pour Godin.

Avant toute commande, vérifier la plaque signalétique de votre cuisinière (généralement située sur le tour de porte du four ou derrière le tiroir à casseroles) afin de confirmer la compatibilité.

Caractéristiques principales

• Type : commutateur de four multifonctions

• Nombre de positions : 11 positions

• Type de commande : rotatif avec axe plat

• Connexion : cosses Faston 6,3 mm

• Longueur de l’axe : 23 mm (standard Godin / Brandt)

• Tension nominale : 400/230 V AC

• Courant nominal : 16 A

• Fonction : sélection de la source de chaleur (sole, voûte, chaleur tournante, grill)

• Montage : directement sur le bandeau de commande

• Pièce d’origine constructeur certifiée Godin

Problèmes et pannes résolus

Le remplacement du commutateur Godin 00001305381 permet de corriger les pannes suivantes :

• Absence de chauffe sur un ou plusieurs modes de cuisson

• Voyant de fonctionnement qui reste éteint

• Clics mécaniques absents lors de la rotation du bouton

• Four bloqué sur un seul mode ou s’éteignant au changement de position

• Étincelles, échauffement ou odeur de brûlé provenant du commutateur

Ces symptômes traduisent souvent une usure des contacts internes, une surchauffe des bornes ou une mauvaise isolation du sélecteur.

Signes d’usure ou de défaillance

• Difficulté à tourner le bouton de sélection

• Bruit de grésillement pendant la cuisson

• Traces de noircissement autour du connecteur

• Chauffe aléatoire selon la position du sélecteur

• Panne récurrente d’une résistance (voûte, grill ou chaleur tournante)

Conseils d’installation et de remplacement

Avant toute intervention, débranchez la cuisinière du secteur.

1. Démontez le bandeau de commande pour accéder au commutateur.

2. Prenez une photo du câblage pour repérer la position des fils.

3. Déconnectez les cosses Faston une à une.

4. Retirez le commutateur défectueux.

5. Remplacer les cosses noircies ou détériorées

6. Installez la nouvelle pièce 00001305381 en respectant le câblage d’origine.

7. Vérifiez le bon enclenchement du bouton de commande.

8. Remontez le bandeau et testez chaque fonction (grill, chaleur tournante, etc.).

Le commutateur doit tourner sans effort et émettre un clic net à chaque position.

Informations techniques et recommandations

Le commutateur de four Godin est un organe essentiel de distribution électrique : il pilote simultanément plusieurs circuits haute puissance.
Une installation incorrecte peut entraîner des dysfonctionnements du thermostat ou des résistances.

Lors du remplacement :

• Vérifiez l’état des cosses (aucune oxydation ou trace de chauffe).

• Si le bouton de façade est fendu ou usé, remplacez-le pour un bon centrage sur l’axe.

• En cas de panne répétée, contrôlez la résistance de voûte et de sole pour éviter une surcharge sur le nouveau commutateur.

Entretien préventif

• Tourner le bouton sans forcer, toujours sur appareil à l’arrêt.

• Nettoyer le bandeau de commande sans produit liquide ni vapeur.

• Vérifier périodiquement le bon contact des cosses.

• Éviter les cycles prolongés à température maximale sans ventilation suffisante.

Liste d'appareils concernés (Non exhaustive)

Information à relever sur la plaque signalétique apposée derrière le tiroir à casseroles de la cuisinière.

021431, 021441, 021632, 021634, 021642, 021644, 034400, 034520, 034600, 2102, 2117, 2172, 2214, 2217, 2265, 2275, 2301, 2302, 2311, 2317, 2321, 2372, 2417, 2422, 2465, 2472, 2475, 2614, 2622, 2623, 2672, 6431, 6435, 6436, 6441, 6445, 6458, 6468, 6475, 6485, 6488, 6498, 6531, 6532, 6535, 6536, 6537, 6541, 6542, 6545, 6555, 6558, 6559, 6565, 6568, 6569, 6588, 6589, 6598, 6599, 6631, 6632, 6633, 6635, 6636, 6637, 6641, 6642, 6643, 6645, 6657, 6658, 6667, 6668, 6675, 6676, 6685, 6686, 6687, 6688 ,6697 ,6698.

FAQ – Commutateur de four multifonctions cuisinière Godin 00001305381

À quoi sert le commutateur 00001305381 sur une cuisinière Godin ?

Ce commutateur est le sélecteur de fonctions du four. Il permet de choisir entre les différents modes de cuisson : chaleur tournante, sole, voûte, grill, convection ou combinés.
En tournant le bouton de commande, il oriente le courant électrique vers les résistances et le ventilateur correspondant au mode sélectionné. C’est donc l’organe central du pilotage des fonctions du four.

Quels sont les symptômes d’un commutateur de four défectueux ?

Les signes les plus courants sont :

• Le four ne chauffe plus dans certains modes.

• Le voyant de fonctionnement reste éteint.

• Le bouton tourne dans le vide ou devient dur à manipuler.

• Une odeur de brûlé se dégage du bandeau de commande.

• Des étincelles ou un grésillement apparaissent à la rotation du bouton.
  Dans ces cas, le commutateur 00001305381 est probablement endommagé.

Quelles sont les causes les plus fréquentes de panne ?

• Surchauffe prolongée à l’intérieur du bandeau de commande.

• Mauvais serrage des cosses, provoquant un échauffement local.

• Vieillissement des contacts internes, qui finissent par fondre ou se souder.

• Rotation forcée du bouton, entraînant la casse du mécanisme interne.

• Humidité dans la zone du bandeau (nettoyages vapeur ou débordements).

Mon four Godin chauffe sur un seul mode, est-ce lié au commutateur ?

Oui, c’est très probable.
Le commutateur 00001305381 distribue la tension entre plusieurs circuits.
Si une seule position fonctionne, cela indique souvent que les contacts internes d’une ou plusieurs positions sont brûlés ou oxydés. Le remplacement du commutateur rétablit alors toutes les fonctions de cuisson.

Peut-on tester le commutateur avant de le remplacer ?

Oui, avec un multimètre en mode continuité (ohmmètre) :

1. Débranchez le four du secteur.

2. Repérez les bornes du commutateur (selon le schéma du constructeur).

3. Placez le sélecteur sur chaque position.

4. Testez la continuité entre les bornes actives selon la position.
   Une absence de continuité sur certaines positions confirme la défaillance du commutateur.

Comment remplacer le commutateur de four Godin 00001305381 ?

1. Débranchez la cuisinière du secteur.

2. Retirez les vis du bandeau de commande.

3. Prenez une photo du câblage pour repérer chaque fil.

4. Déconnectez les cosses une à une.

5. Démontez l’ancien commutateur et installez le nouveau.

6. Rebranchez les fils selon votre photo.

7. Remontez le bandeau et testez chaque fonction de cuisson.

Ce commutateur est-il d’origine Godin ?

Oui, la référence 00001305381 est une pièce d’origine constructeur Godin, parfois fabriquée sous licence Brandt/De Dietrich.
Elle est conçue pour supporter la puissance et la température des fours multifonctions de la marque.

Que faire si le four ne chauffe toujours pas après remplacement ?

Si le problème persiste :

• Vérifiez le thermostat (thermostat de régulation et de sécurité).

• Contrôlez les résistances de sole et de voûte avec un multimètre.

• Assurez-vous que le programmateur ou minuterie laisse bien passer la tension vers le commutateur.
  Dans certains cas, une panne combinée peut masquer la véritable cause.

Quelle est la durée de vie moyenne d’un commutateur de four ?

En usage normal (3 à 5 cuissons par semaine), un commutateur de four Godin peut durer entre 8 et 12 ans.
Sa longévité dépend du bon serrage des connexions et de la ventilation du bandeau de commande.

Conseils pour prolonger sa durée de vie

• Tourner le bouton sans forcer, uniquement appareil à froid.

• Éviter les nettoyages vapeur autour du bandeau.

• Vérifier périodiquement que les cosses électriques sont bien serrées.

• Ne jamais manipuler le sélecteur pendant un cycle de chauffe.

Puis-je utiliser un équivalent générique ?

Non, le commutateur 00001305381 a une configuration de bornes spécifique à Godin.
Un modèle non adapté peut provoquer un court-circuit ou une incompatibilité avec le thermostat.
Il est recommandé d’utiliser uniquement la pièce d’origine constructeur.
