Commutateur 11 positions four cuisinière Godin

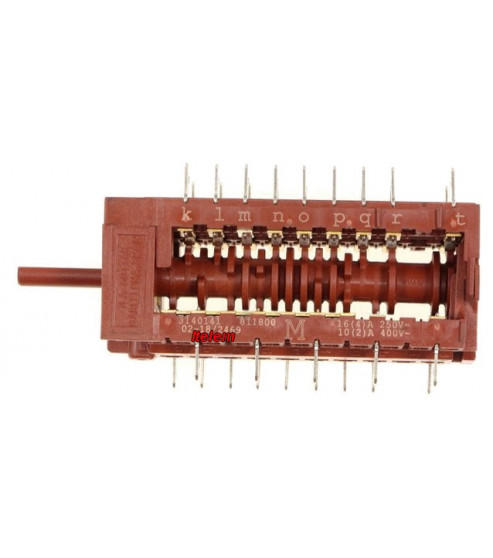

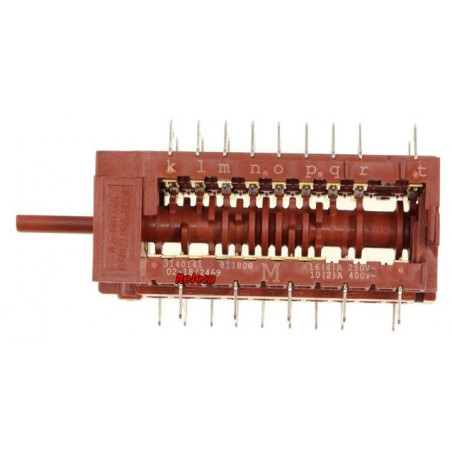

Commutateur 11 positions four cuisinière Godin 00005308060054

Description du produit

Le commutateur 11 positions 00005308060054 est une pièce d’origine constructeur Godin conçue pour les fours électriques et cuisinières de la marque.
Ce composant, appelé aussi sélecteur de fonctions, permet de choisir le mode de cuisson souhaité en distribuant le courant vers les résistances, le ventilateur ou le grill selon la position sélectionnée.

Ce modèle 11 positions est un commutateur rotatif mécanique utilisé sur les cuisinières Godin multifonctions.

Compatibilités et équivalences

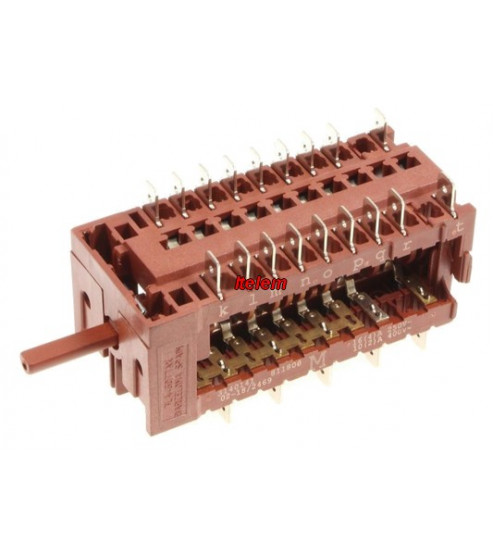

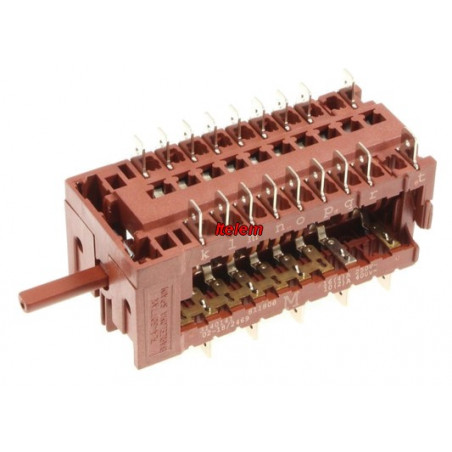

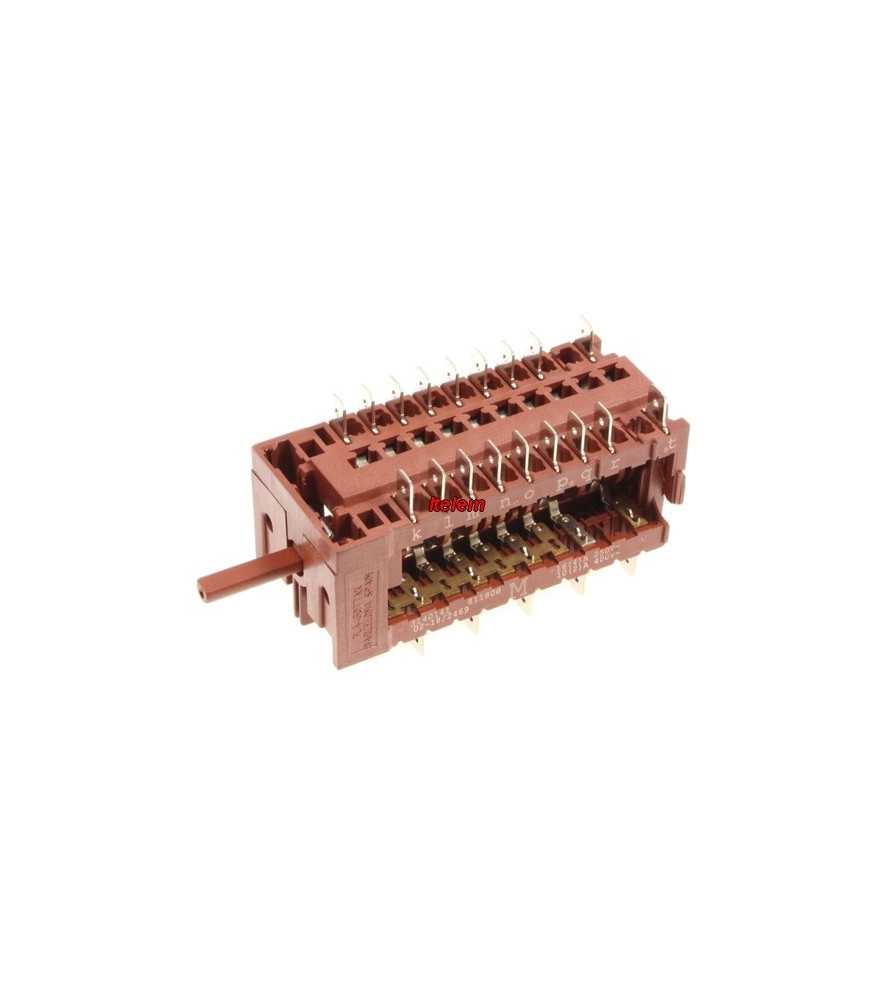

Référence d’origine Godin : 00005308060054 ou constructeur Gottak 811800.

Avant tout achat, vérifier la référence complète sur la plaque signalétique (souvent collée autur de la porte du four ou derrière le tiroir à casseroles de la cuisinière).

Caractéristiques principales

• Type : commutateur multifonctions rotatif

• Nombre de positions : 11

• Tension nominale : 230 V

• Intensité : 16 A

• Axe plat de commande : Ø 6 mm – longueur 23 mm

• Connexion : bornes Faston 6,3 mm

• Montage : directement sur le bandeau avant de la cuisinière

• Fonction : sélection du mode de cuisson (sole, voûte, grill, tournante, combinée, etc.)

Problèmes et pannes résolus

Le remplacement du commutateur 00005308060054 corrige notamment :

• Perte de chauffe sur une ou plusieurs fonctions du four

• Cuisson inégale ou absence de chaleur tournante

• Voyant de fonctionnement inactif

• Clics absents ou mécanisme de sélection dur ou bloqué

• Traces de brûlé ou d’oxydation sur le connecteur

• Odeur électrique ou coupure lors du changement de position

Ces pannes sont typiques d’une usure des contacts internes ou d’un échauffement des bornes du commutateur.

Signes d’usure ou de défaillance

• Bouton de commande sans résistance mécanique ou bloqué

• Positions de cuisson non enclenchées

• Arc électrique audible lors de la rotation

• Four fonctionnant uniquement sur la résistance du grill ou de sole

• Surchauffe localisée sur le bandeau de commande

Conseils d’installation et de remplacement

Avant tout démontage, débranchez la cuisinière du secteur.

1. Retirez les vis du bandeau de commande pour accéder à la platine.

2. Prenez une photo du câblage avant de déconnecter les fils.

3. Débranchez les cosses Faston une à une en les reconnectant en suivant sur le nouveau commutateur.

4. Remplacer les cosses noircies ou fondues.

5. Démontez le commutateur défectueux.

6. Montez le nouveau modèle 00005308060054 dans le même sens.

7. Rebranchez chaque fil à sa borne d’origine.

8. Remontez le bandeau et testez chaque mode de cuisson.

⚙️ Astuce : le bouton de commande doit s’enclencher de manière nette à chaque position. S’il tourne sans clic ou s’il offre une résistance anormale, la pièce est défectueuse.

Entretien et prévention

• Tourner le bouton uniquement à froid, hors tension.

• Vérifier une fois par an le serrage des cosses électriques.

• Éviter les nettoyages vapeur autour du bandeau.

• Contrôler le bon fonctionnement des résistances pour prévenir toute surcharge sur le commutateur.

Liste d'appareils concernés (Non exhasustive)

Information à relever sur la plaque signalétique apposée derrière le tiroir à casseroles.

021431, 021441, 021632, 021634, 021642, 021644, 034400, 034520, 034600.

FAQ – Commutateur 11 positions Godin 00005308060054

Quelle est la différence entre le commutateur 11 positions et le 12 positions Godin ?

Le commutateur 11 positions offre une combinaison légèrement différente de circuits, souvent sans fonction “décongélation” ou “éclairage seul”.
Le 12 positions, plus complet, est monté sur les fours multifonctions les plus récents. Le brochage est proche, mais les contacts internes diffèrent — ils ne sont donc pas interchangeables sans vérification.

Le four Godin ne chauffe que sur une seule position, est-ce le commutateur ?

Oui, c’est le cas le plus fréquent. Une panne de commutateur provoque une absence d’alimentation vers certaines résistances.
Si les résistances sont bonnes, il faut remplacer le sélecteur 00005308060054.

Ce modèle est-il compatible avec les cuisinières Brandt ou De Dietrich ?

Oui, structurellement il s’agit d’un modèle EGO utilisé également par Brandt/De Dietrich.
Cependant, chaque marque a ses calibrages électriques (position des bornes, type de contact), donc la compatibilité doit être confirmée par référence châssis.

Comment tester un commutateur Godin avec un multimètre ?

1. Débranchez le four.

2. Réglez le multimètre sur le mode continuité.

3. Placez les pointes sur les bornes actives selon la position du commutateur.

4. Vérifiez que la continuité varie en fonction des sélections.
   L’absence de continuité sur plusieurs positions confirme une panne.

Le commutateur est-il livré avec le bouton de commande ?

Non, le 00005308060054 est livré seul.
Le bouton de façade est à récupérer sur l’ancien commutateur (axe plat Ø 6 mm).

Quelle est la durée de vie moyenne ?

En usage normal (3 à 5 cuissons par semaine), la durée de vie moyenne est de 10 à 12 ans.
Une oxydation des bornes ou un échauffement prématuré peut réduire cette durée.

Où se trouve le commutateur dans la cuisinière ?

Le commutateur est placé derrière le bandeau de commande, fixé au bouton de sélection principal.
Il est accessible en retirant le panneau supérieur ou frontal, selon le modèle Godin.

Le four ne chauffe toujours pas après remplacement, pourquoi ?

Si le problème persiste, vérifier :

• Le thermostat de régulation et celui de sécurité (souvent bipolaire).

• Les résistances de sole, voûte et grill.

• Le programmateur ou minuterie, qui peuvent couper l’alimentation avant le commutateur.
