Commutateur 12 positions four Brandt Sauter De Dietrich

Commutateur 12 positions four Brandt Sauter De Dietrich 70X1609

Description du produit

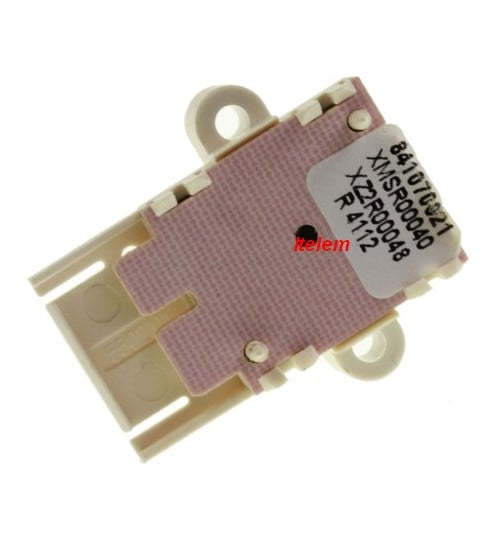

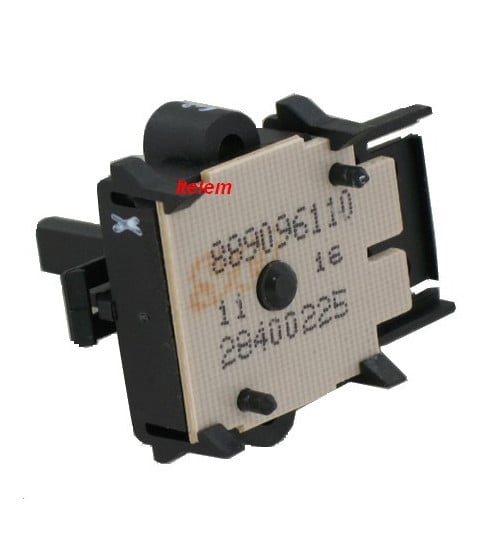

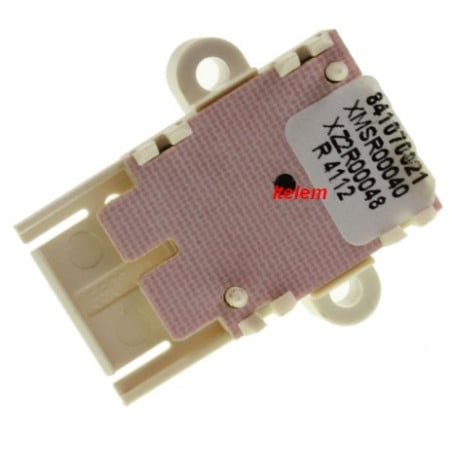

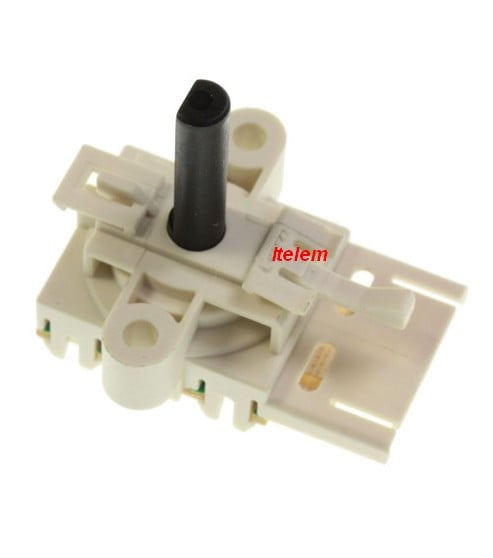

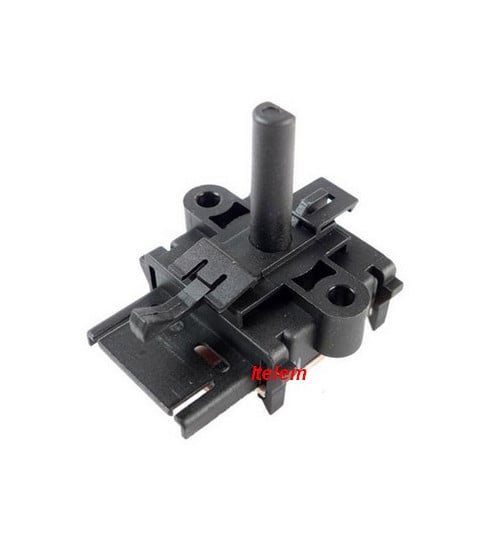

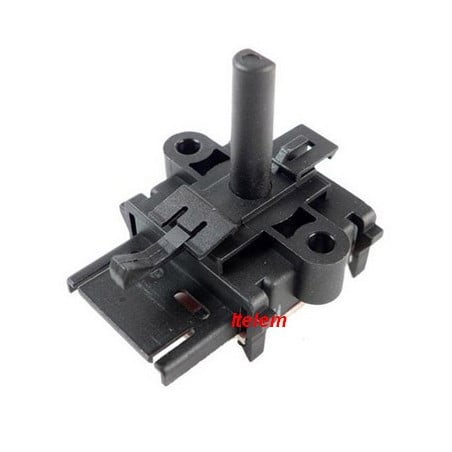

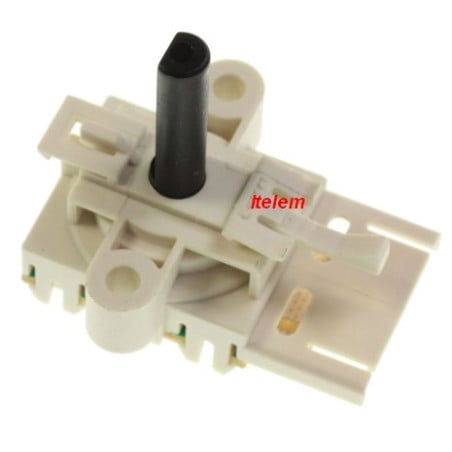

Le commutateur 12 positions référence 70X1609 est une pièce d’origine destinée aux fours électriques Brandt, Sauter et De Dietrich. Il assure la sélection précise des différents modes de cuisson comme la chaleur tournante, le grill, la convection naturelle, la sole ou la Pyrolyse. Ce sélecteur rotatif donne l'information selon la position choisie.

Conçu pour résister aux hautes températures et aux cycles répétés, ce commutateur garantit une fiabilité durable et un fonctionnement optimal du four. Il s’agit d’un modèle d’origine constructeur qui s’installe facilement en remplacement du sélecteur défectueux sans adaptation particulière.

Compatibilités et équivalences

La référence 70X1609 remplace ou équivaut aux modèles suivants : C00057029, 55.17069.050, 55.17069.010 et 70X1609.
Elle est utilisée sur de nombreux appareils des marques Brandt, Sauter et De Dietrich, notamment :

• Brandt : FP1460X, FP1460W, FP1460E, FP1560, FP465, FP666

• Sauter : SFP930, SFP955, SFP660XF, SFP970, SFP960

• De Dietrich : DOP450X, DOP740X, DOP890X, DOP1190B, DOP790B

Avant toute commande, il est conseillé de vérifier la compatibilité grâce à la plaque signalétique située sur le cadre de la porte ou le bandeau du four et notre liste de cas d'emploi.

Caractéristiques principales

• Type : commutateur rotatif de four électrique

• Nombre de positions : 12

• Type de contact : rotatif avec axe plat

• Longueur d’axe : 23 mm

• Montage direct sur le bandeau de commande

• Pièce d’origine certifiée constructeur

Problèmes et pannes résolus

Le remplacement de cette pièce permet de corriger plusieurs dysfonctionnements courants :

• Sélecteur de cuisson bloqué ou difficile à tourner

• Positions inactives ou absence de chauffe sur certaines fonctions

Signes d’usure ou de défaillance

• Bouton de commande sans résistance mécanique

• Clics absents lors du changement de mode

• Traces de noircissement sur les bornes

• Arrêt du four en cours de fonctionnement

Conseils d’entretien et de remplacement

Avant toute manipulation, débranchez impérativement le four du secteur.
Le commutateur se trouve derrière le bandeau de commande. Démontez la façade, repérez les fils (photo recommandée) puis remplacez la pièce défectueuse par un modèle identique.
Un nettoyage occasionnel des contacts et une rotation sans forcer du sélecteur contribuent à prolonger la durée de vie du commutateur.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

6H-740AX1 BCI6650T1 BCI6650W1 BCM6650W1 BCM6650W2 BCM6651W1 BCM6651W2 BCM6651X1 BCM6652W1 BCM6652W2 BCM6652W3 BCM6655W1 BCM6655W2 BCM6656W1 BCM6656W2 BCV6651W1 BCV6651W2 BOP7533B-1 BOP7533BB-1 BOP7534B1 BOP7534BB-1 BOP7534W1 BOP7534X1 BOP7535B-1 BOP7535X1 BOP7536B1 BOP7536W1 BOP7536X1 BOP7537BB-1 BOP7537W-1 BOP7538X1 BOP7539BB-1 DKE7220X1 DKE7220X2 DKE7220X3 DOD1278B1 DOD1278B2 DOD1278X1 DOD1278X2 DOP1110X1 DOP1110XS1 DOP1120B1 DOP1120B2 DOP1120W1 DOP1120W2 DOP1120X1 DOP1120X2 DOP1120X3 DOP1125XJ1 DOP1320XS1 DOP1320XS2 DOP1530X1 DOP1530X2 DOP6520X1 DOP6520X2 DOP7230A-1 DOP7230A-2 DOP7231A-1 DOP7231A-2 FMW454TC2KXS1 FMW454TC2KXS2 FP1065X1 FP1067BN1 FP1067WN1 FP1067WN2 FP1067XN2 FP1067XS3 FP1071B1 FP1071W1 FP1071X1 FP1245X1 FP1245X3 FP1371X1 FP1460B FP1460W1 FP1460X1 FP1461B1 FP1461B2 FP1461W1 FP1461W2 FP1461X1 FP1461X2 FP1470XT1 FP1500N1 FP1567XCN1 FP1567XCN2 FP871B2 FP871W2 FP871X2 FP971X1 320798/01 GCM334B 320798/03 GCM334B 320798/04 GCM334B 320798/05 GCM334B 320802/01 GCM334X 320802/03 GCM334X 320802/04 GCM334X 320802/05 GCM334X 320804/01 GCM832B 320804/03 GCM832B 320804/04 GCM832B 320804/05 GCM832B 320806/01 GCM832X 320806/03 GCM832X 320806/04 GCM832X 320806/05 GCM832X GCM832X/02 HIT644PXI1 IB130RF1 IB130VIT1 MAG589RVS/P05 MAG589RVS/P1 MAG589RVS/P2 MAG589RVS/P3 Itelem MAG589RVS/P4 MAG589RVS/P6 MAG590MAT/P1 MAG590MAT/P2 MAG590RVS/P1 MAG590RVS/P2 MAG592MAT/P04 MAG592MAT/P05 MAG592MAT/P1 MAG592MAT/P2 MAG592MAT/P3 MAG592MAT/P6 MAG592RVS/P04 MAG592RVS/P05 MAG592RVS/P06 MAG592RVS/P1 MAG592RVS/P2 MAG592RVS/P3 MAG592RVS/P6 ME1055X1 ME1255X ME1255X2 ME1255X3 MWK421XHA1 MWK421XHAS1 MWK421XHAS2 MWK424QHA1 MWK424XHA1 MWK424XHAS1 MWK424XHAS2 MWKA424X1 MWKA424XS MWKA424XS2 MWKA424XS3 MWX421X1 MWX421XS1 MWX421XS2 MWX424X MWX424XS1 MWX424XS2 417531/01 OCM8411A 414699/01 OCM8411S POP2630W1 POP2630X1 SCI1060W1 SCI1060W2 SCI1060W3 SCI1060W4 SCI1060W5 SCI1061A1 SCI1061A3 SCI1061W1 SCI1061W2 SCI1061W3 SCI1061W4 SCI1061W5 SCI1061W6 SCI1061X1 SCI1061X3 SCI1061X4 SCI1061X5 SCI1061X6 SCI1162W1 SCI1163W1 SCI1163W2 SCI1163W3 SCI1214W1 SCI1214W2 SCI1214W3 SCI1214W4 SCI1214W5 SCI1264W1 SCI1264W2 SCI1713T1 SCI1713T2 SCM1064W1 SCM1064W2 SCM1064W3 SCM1064W4 SCM1065A1 SCM1065A2 SCM1065W1 SCM1065W2 SCM1065W3 SCM1065W4 SCM1065X1 SCM1065X2 SCM1065X3 SCM1065X4 SCM1065X5 SCM1065X6 SCM1080W1 SCM1080W2 SCM1084W1 SCV1061W1 SCV1061W2 SCV1061W3 SCV1061W4 SCV1163W1 SFC1115B1 SFC1115W1 SFC1115X SFC920B1 SFC920W1 SFC920X1 SFP1245X1 SFP1501B1 SFP1501B2 SFP1501W1 SFP1501W2 SFP1501X1 SFP1501X2 SFP820B1 SFP820X1 SFP830B1 SFP830W1 SFP830X1 SFP920B1 SFP920W1 SFP920X1 SFP929B1 SFP929W1 SFP930B1 SFP930B2 SFP930BB1 SFP930BG1 SFP930T1 SFP930W1 SFP930WG1 SFP930WW1 SFP930X SFP930X1 SFP930X2 SFP930X4 SFP930XL1 SFP930XL2 SFP930XL3 SFP935X1 SFP937X1 SFP945B1 SFP945B2 SFP945BT1 SFP945BT2 SFP945BT3 SFP945BT4 SFP945M1 SFP945M2 SFP945V1 SFP945V2 SFP945W1 SFP945W2 SFP945X1 SFP945X2 SFP945XT1 SFP945XT2 SFP945XT3 SFP945XT4 SFP947XT1 SFP947XT2 SFP947XT3 SFP947XT4 SMC4470B1 SMC4470B2 SMC4470V SMC4470W1 SMC4470X1 SMC4470X2 SMC4470X3 SMC4480M1 SMC4480N1 SMC4480N2 SMC4480N3 SMCH45IX1 SMS4460B1 SMS4460W1 SMS4460X1 SOP1501B1 SOP1501W1 SOP1501X1 SOP4320BT1 SOP4320WT1 SOP4320XT1 SOP4430B1 SOP4430B2 SOP4430B3 SOP4430B4 SOP4430B5 SOP4430W1 SOP4430W2 SOP4430W3 SOP4430W4 SOP4430W5 SOP4430X SOP4430X1 SOP4430X2 SOP4430X4 SOP4430X5 SOP4430XS1 SOP4433BT1 SOP4433BT2 SOP4433BT3 SOP4433BT4 SOP4433XT1 SOP4433XT2 SOP4433XT3 SOP4433XT4 SOP4435B1 SOP4435W1 SOP4435X1 SOP4435X2 SOP4435X3 SOP4435X4 SOP4439B1 SOP4439B2 SOP4439B3 SOP4439B4 SOP4439W1 SOP4439W2 SOP4439X1 SOP4439X2 SOP4440B1 SOP4440B2 SOP4440W1 SOP4440W2 SOP4440X SOP4440X1 SOP4440X3 SOP4440X4 SOP4440X5 SOP4550H1 SOP4550H2 SOP4550N1 SOP4550N2 SOP4550NS1 SOP4610E1 TOPCHEF 901270036 URBAN-H650X XPM45BX1 XPM45BX2 XPO6KTBX1

FAQ sur le commutateur 12 positions four Brandt Sauter De Dietrich 70X1609

Comment reconnaître un commutateur de four défectueux ?

Un commutateur défectueux se manifeste par un bouton difficile à tourner, des clics absents, une odeur de brûlé ou un fonctionnement aléatoire des programmes. Certaines positions de cuisson peuvent ne plus chauffer, ou le four peut s’arrêter en cours de fonctionnement. Ces symptômes indiquent que le sélecteur doit être remplacé.

À quoi sert le commutateur 12 positions sur un four ?

Le commutateur sert à informer l'électronique du mode de cuisson choisi par l'utilisateur.

Le remplacement du commutateur 70X1609 est-il simple à effectuer ?

Oui, le remplacement est accessible à toute personne bricoleuse. Il suffit de débrancher le four, de démonter le bandeau de commande, de repérer les fils connectés au commutateur -Ici un connecteur simple), puis de remplacer la pièce en respectant le câblage d’origine. Une photo avant démontage peut aider à repositionner les connexions correctement.

Ce commutateur est-il compatible avec tous les fours Brandt ou Sauter ?

Non, il n’est compatible qu’avec certains modèles. La référence exacte de votre four, indiquée sur la plaque signalétique, doit être vérifiée avant commande. Le modèle 70X1609 est utilisé principalement sur les fours Brandt, Sauter et De Dietrich fabriqués entre les années 2000 et 2015.

Quels risques si le commutateur est défectueux ?

Un commutateur endommagé peut entraîner un dysfonctionnement du four, une absence de chauffe, ou une mauvaise sélection des fonctions. Dans certains cas, il peut provoquer des étincelles, une surchauffe ou une coupure de sécurité. Remplacer la pièce rapidement évite une panne plus grave.

Quelle est la durée de vie moyenne d’un commutateur de four ?

Sa durée de vie varie selon la fréquence d’utilisation du four et la qualité des connexions. En usage domestique normal, un commutateur d’origine peut durer entre 8 et 12 ans. Une manipulation douce du sélecteur prolonge sa longévité.

Faut-il un entretien particulier après le remplacement ?

Non, mais il est conseillé de vérifier que le bouton tourne sans blocage et que chaque position enclenche bien la fonction correspondante. Évitez de tourner le sélecteur lorsque le four est sous tension ou en cours de cycle, afin de préserver les contacts internes.

Puis-je utiliser un équivalent non d’origine ?

Il est toujours préférable d’utiliser une pièce d’origine constructeur pour garantir la compatibilité et la sécurité. Les équivalences non certifiées peuvent présenter des différences d’axe, de câblage ou de résistance thermique qui compromettent le bon fonctionnement du four.

Que faire si le four ne chauffe toujours pas après remplacement ?

Si le problème persiste, il est possible que la panne provienne d’un thermostat, d’une résistance ou d’un module de commande. Dans ce cas, il est recommandé de tester la continuité des composants à l’aide d’un multimètre ou de faire appel à un technicien qualifié.

Où se situe le commutateur dans le four ?

Le commutateur est situé derrière le bandeau de commande, juste derrière le bouton rotatif principal du four. Il est fixé par des vis et relié au module électronique par un connecteur.
