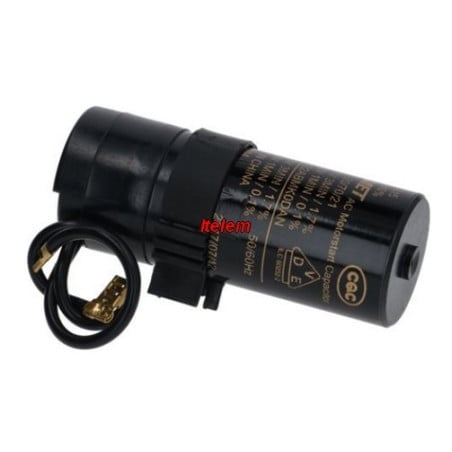

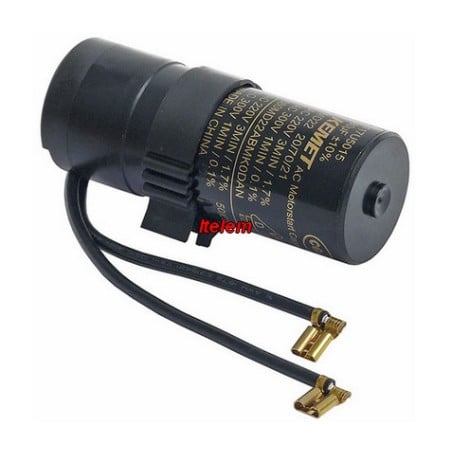

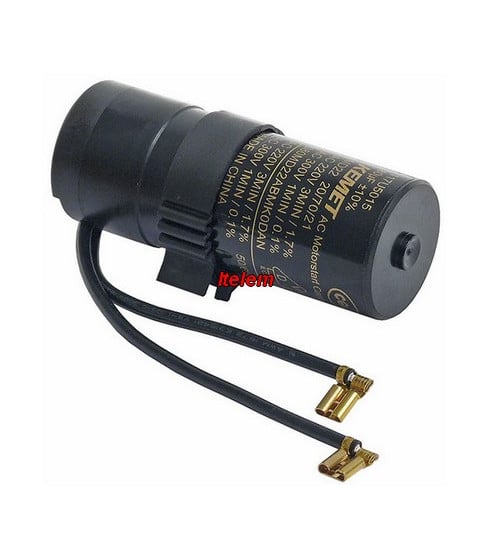

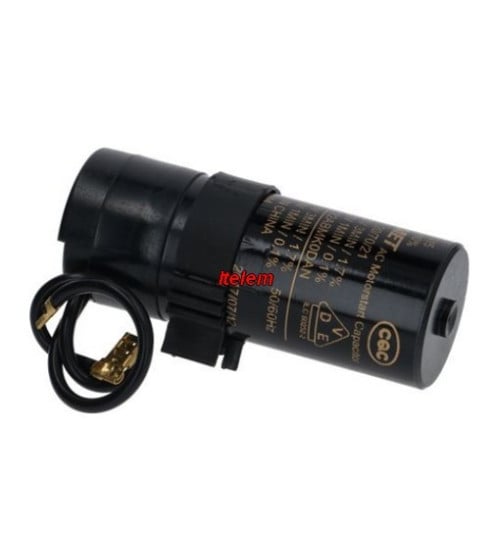

Condensateur de démarrage 117U5015 appareils réfrigérés Celli Danfoss

Condensateur de démarrage 80 µF pour appareils réfrigérés CHR — Danfoss Secop / Celli

Le condensateur de démarrage référence 117U5015 est un composant électrique destiné aux compresseurs hermétiques des séries FR et NL de Danfoss Secop, équipant les appareils réfrigérés professionnels CHR sous la marque Celli et d'autres équipements de réfrigération commerciale légère. Sa fonction est de fournir au moteur du compresseur le couple de démarrage nécessaire lors de chaque mise en route : au moment de l'impulsion initiale, le condensateur libère sa charge électrique dans l'enroulement de démarrage du moteur, générant un déphasage qui permet la rotation. Une fois le compresseur lancé, le condensateur est déconnecté du circuit par le relais de démarrage associé.

Pannes et symptômes résolus par le remplacement du condensateur de démarrage

• Compresseur qui ne démarre pas et reste silencieux malgré la mise en route du groupe froid
• Compresseur qui émet un bourdonnement ou un vrombissement sans démarrer puis se coupe sur le klixon de protection thermique
• Démarrage intermittent ou aléatoire du compresseur — démarre parfois, pas d'autres fois
• Disjonction répétée de la protection thermique du compresseur (klixon) en raison d'un courant de démarrage non régulé
• Arrêt thermique du compresseur sur alarme de surchauffe moteur après tentatives de démarrage répétées
• Appareil réfrigéré CHR qui ne descend plus en température malgré un thermostat et un circuit frigorifique en bon état

Caractéristiques du condensateur de démarrage 117U5015

• Référence constructeur : 117U5015 (Danfoss / Secop)
• Référence Celli : 14244
• Fabricant : Kemet
• Type de pièce : Condensateur électrolytique de démarrage
• Capacité nominale : 80 µF (microfarads)
• Tension nominale : 220 V à 300 V
• Fréquence : 50/60 Hz
• Application : Compresseurs hermétiques Danfoss/Secop séries FR et NL
• Type d'application : HST (High Start Torque — fort couple de démarrage)
• Connexion : fiches plates 6,3 mm (1/4 inch)
• Certifications : VDE — conformité normes IEC 60252-2 et IEC 60335-1
• Poids brut : 0,06 kg
• Type d'appareil : Appareils réfrigérés CHR (tours de refroidissement boissons, armoires réfrigérées, colonnes réfrigérées, tireuses à bière réfrigérées Celli)
• Point de vigilance : toujours remplacer simultanément le condensateur de démarrage et le relais de démarrage associé (référence Danfoss 117U6015 ou équivalent) — un relais usé sur un condensateur neuf reproduit la panne à court terme.

Signes d'usure ou de défaillance du condensateur de démarrage

Le condensateur de démarrage est un composant à durée de vie limitée, sensible aux cycles de démarrage répétés et à la chaleur ambiante dans le compartiment compresseur. Sa défaillance se manifeste presque toujours par un compresseur qui tente de démarrer — on entend un bourdonnement sourd de quelques secondes — puis s'arrête sur la protection thermique (klixon). Ce cycle peut se répéter plusieurs fois avant que la protection thermique ne bloque définitivement le compresseur. Un condensateur en fin de vie peut aussi présenter une capacité résiduelle trop faible pour assurer le couple de démarrage : le compresseur démarre alors de façon aléatoire selon la température ambiante et la contre-pression du circuit. La vérification au capacimètre (mesure de la capacité réelle en µF) est le test diagnostique de référence avant remplacement.

Conseils avant et après remplacement du condensateur de démarrage

Avant intervention, couper l'alimentation électrique et attendre la décharge complète du condensateur — un condensateur défectueux peut conserver une charge résiduelle dangereuse. Ne jamais court-circuiter les bornes à la main pour décharger. Vérifier l'état du klixon de protection thermique et du relais de démarrage avant de conclure que le seul condensateur est en cause : ces trois composants forment un ensemble fonctionnel qui vieillit simultanément. Lors du remplacement, noter le sens de branchement des cosses avant dépose. Après montage, laisser le compresseur effectuer plusieurs cycles de démarrage complets et vérifier l'absence de déclenchement thermique répété. Nettoyer la grille du condenseur de l'appareil à cette occasion — un condenseur encrassé surcharge le compresseur et accélère l'usure des composants de démarrage.

FAQ condensateur de démarrage compresseur réfrigération CHR

Identification et compatibilité

La référence 117U5015 est-elle identique à la référence Celli 14244 ?

Oui. La référence 14244 est le code Celli désignant le condensateur de démarrage Danfoss/Secop 117U5015 utilisé dans leurs appareils réfrigérés. Les deux références désignent le même composant d'origine.

Quelle est la différence entre le condensateur 117U5015 et le 117U5017 ?

Les deux condensateurs partagent la même capacité de 80 µF et la même tension 220-300 V mais diffèrent par la longueur du câble de raccordement : le 117U5017 est équipé d'un câble de 100 mm, légèrement plus long. Le 117U5015 est la version standard pour les compresseurs des séries FR et NL. La compatibilité mécanique et électrique est équivalente — par déduction technique probable, à confirmer sur la documentation Secop avant substitution.

Ce condensateur est-il compatible avec tous les compresseurs Danfoss FR et NL ?

Il est référencé pour les séries FR (FR6G, FR7.5G, FR8.5G, FR10G, FR11G, FR7GH) et NL (NL6F, NL7, NL9F, NL11F). Pour confirmer la compatibilité avec un compresseur spécifique, relever la référence complète inscrite sur la plaque signalétique du compresseur, ou simplement les données sur le condensateur d'origine..

Panne et diagnostic

Comment tester un condensateur de démarrage de compresseur frigorifique ?

Avec un capacimètre réglé sur la plage µF appropriée, mesurer la capacité entre les deux bornes du condensateur déconnecté et déchargé. Une valeur proche de 80 µF confirme le bon état. Une valeur significativement inférieure (moins de 70 µF) ou une absence de mesure indique un condensateur hors d'usage à remplacer.

Peut-on diagnostiquer un condensateur de démarrage défaillant sans appareil de mesure ?

Partiellement. Si le compresseur émet un bourdonnement de courte durée puis s'arrête sur le klixon, le condensateur de démarrage est le premier suspect. Cette approche reste un diagnostic d'exclusion — un relais de démarrage défaillant produit le même symptôme. La vérification au capacimètre est indispensable pour conclure avec certitude.

Remplacement et entretien

Faut-il remplacer le relais de démarrage en même temps que le condensateur ?

Oui, fortement conseillé. Relais et condensateur travaillent en tandem à chaque démarrage et s'usent au même rythme. Remplacer l'un sans l'autre expose à une récidive rapide de la panne. Le coût de la pièce supplémentaire est faible au regard d'une seconde intervention.

Quelle est la durée de vie typique d'un condensateur de démarrage sur un appareil CHR ?

Elle dépend du nombre de cycles de démarrage quotidiens et de la température ambiante du compartiment compresseur. En usage bar ou restauration (démarrages fréquents, température ambiante élevée), une durée de vie de 3 à 5 ans est courante. Un entretien régulier du condenseur (dépoussiérage) et une ventilation correcte du local réduisent la sollicitation thermique et prolongent la durée de vie du groupe compresseur dans son ensemble.
