Tachymètre moteur lave-linge Samsung

Descriptif produit

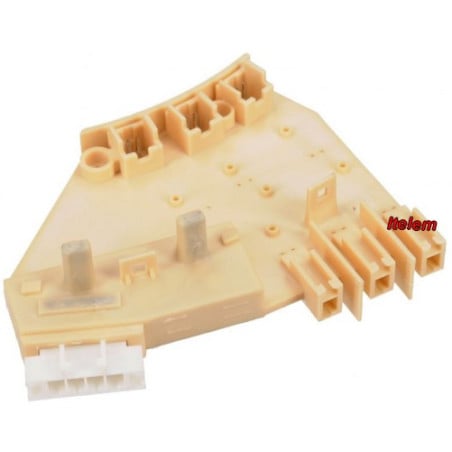

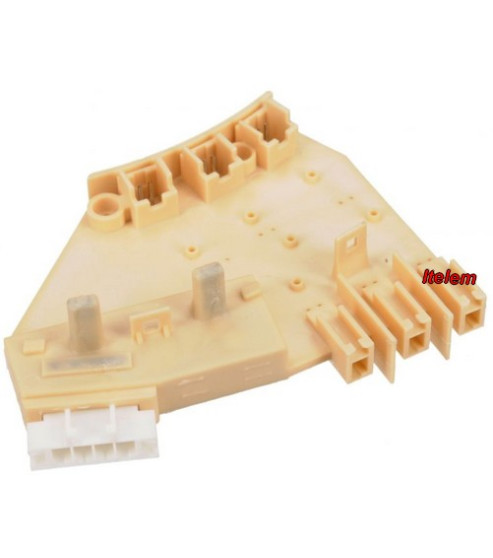

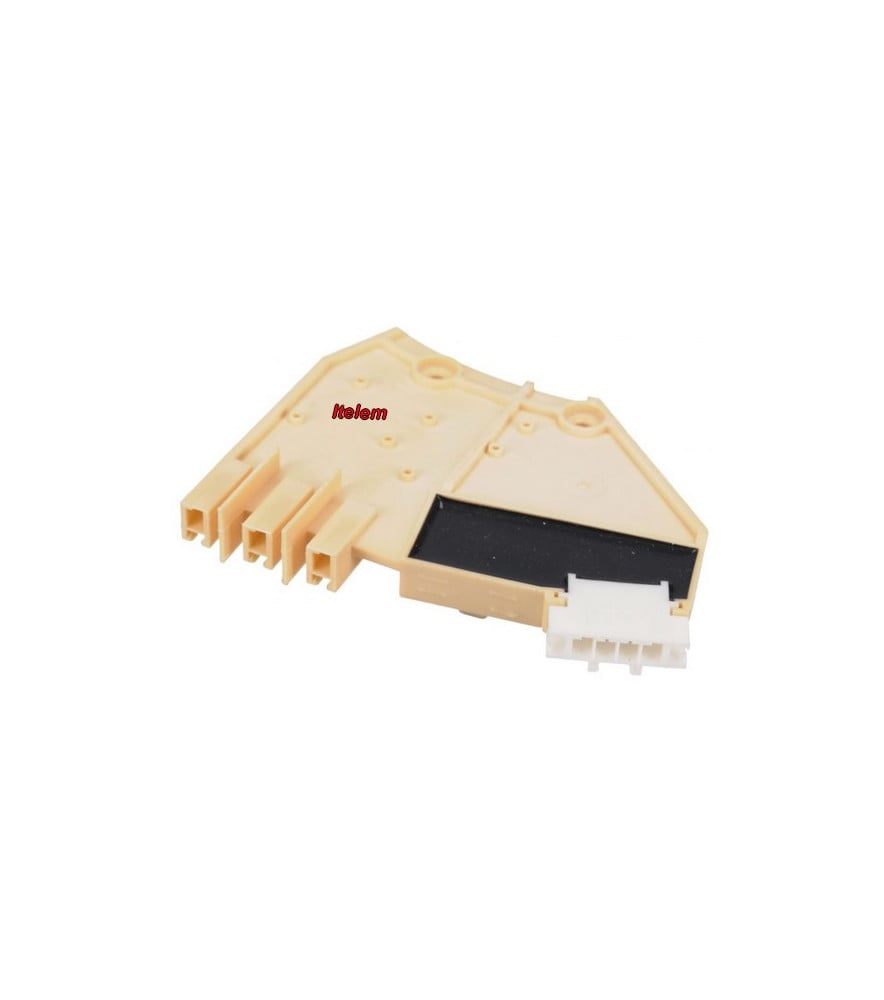

Tachymètre moteur (capteur à effet Hall) réf. DC31-00076A, pour lave-linge Samsung. Ce composant mesure la vitesse et la position de rotation du rotor du moteur BLDC, et transmet cette information au module électronique pour réguler la vitesse de rotation du tambour à chaque phase du cycle. Un défaut sur ce capteur empêche la carte de piloter correctement la vitesse ou de détecter la rotation du moteur, avec affichage d'un code panne parmi 3E, 3E1, 3E2, 3E3, 3E4, bE ou 3C selon les modèles.

Problèmes et pannes résolus

Un lave-linge qui affiche un code panne 3E (ou ses variantes 3E1 à 3E4), bE ou 3C, un tambour qui ne tourne plus du tout ou qui s'arrête en cours de cycle, un essorage qui ne se déclenche pas, ou un moteur qui semble démarrer puis se coupe immédiatement faute de retour de vitesse cohérent.

Caractéristiques

• Référence : DC31-00076A
• Type : capteur à effet Hall (tachymètre moteur BLDC)
• Type moteur associé : DON1300, 0~12
• Marque : Samsung
• Codes panne associés : 3E, 3E1, 3E2, 3E3, 3E4, bE, 3C

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

WD0804W8E/XEF WD0804W8E/XEF.0000 WD0804W8E/XEF.0001 WD0804W8E1/XEF.0000 WD0804W8E1/XEF.0001 WD0804Y8E/XEN WD0804Y8E1/XEN WD0814Y8E/XEN WD0814Y8E1/XEN WD1702RJV1/XEF WD1702RJV1/XEF.0000 WD1702RJV1/XEF.0001 WD1704RJC1/XEF.0000 WD1704RJC1/XEF.0001 WD70J5410AW/EF.0000 WD70J5410AW/EF.0001 WD70J5A10AW/EF.0000 WD70K5410OW/EF.0000 WD70K5B10OW/EF.0000 WD70M4453IW/EF.0000 WD7101CKC/XEO.0000 WD7101CKC/YLE.0000 WD7101CKC/YLE.0001 WD7101CKC/YLE.0002 WD7101CKC/YLE.0003 WD7101CKC/YLE.0004 WD7101CKS/XEC.0000 WD7101CKS/XEC.0001 WD7101CKS/XEC.0002 WD7101CKS/XEC.0003 WD7101CKS/XEC.0004 WD7101CKW/XEH.0000 WD7101CKW/XEO.0000 WD7101CKW/XEO.0001 WD7101CKW/XEO.0002 WD7101CKW/XEO.0003 WD7101CKW/XEO.0004 WD7101CKW/XEP.0000 WD7101CKW/YLE.0000 WD7101CKW/YLE.0001 WD7101CKW/YLE.0002 WD7101CKW/YLE.0003 WD7101CKW/YLE.0004 WD806U4SAWQ/EF.0000 WD80J5400AW/EG.0000 WD80J5400AW/EG.0001 WD80J5430AW/EF WD80J5430AW/EF.0000 WD80J6400AW/EN WD80J6410AW/EF.0000 WD80J6410AW/EF.0001 WD80J6A10AW/EF.0000 WD80K5410OW/EF.0000 WD80K5410OX/EF.0000 WD80K5B10OW/EF.0000 WD80M4453JW/EF.0000 WD80M4B53IW/EF.0000 WD80M4B53JW/EF.0000 WD816P4SAWQ/EN WD81J6400AW/EN WD8702RJA/XEF WD8702RJA/XEF.0000 WD8702RJA/XEF.0001 WD8702RJA/XEF.0002 WD8702RJA1/XEF WD8702RJA1/XEF.0000 WD8704EJF/XAG WD8704EJF/XEN WD8704EJF1/XEN WD8704RJA/XEU WD8704RJA/XEU.0000 WD8704RJA/XEU.0001 WD8704RJA/XEU.0002 WD8704RJA/XEU.0003 WD8714EJF/XEN WD8714EJF1/XEN WD906P4SAWQ/EG WD906U4SAWQ/EF.0000 WD90J6410AW/EF.0000 WD90J6410AW/EF.0001 WD90J6A10AW/EF.0000 WD90K5410OW/EF.0000 WD91J6400AW/EN WF0704 WF0704F7V WF0704F7V/XEN WF0704F7V1/XEN WF0704F7W WF0704F7W/XEN WF0704F7W1/XEN WF0704F7W1X/EN WF0704L7W/XEF.0000 WF0704W7S/XEU.0000 WF0704W7V/XEF WF0704W7V/XEF.0000 WF0704W7V1/XEF.0000 WF0704Y7E WF0704Y7E/XEN WF0704Y7E1/XEN WF0714

Signes d'usure ou de défaillance

Un code panne 3E, bE ou 3C récurrent dès le démarrage d'un cycle, un tambour qui reste immobile alors que le moteur semble alimenté, une continuité électrique incohérente au multimètre sur les fils du capteur, ou un connecteur oxydé ou mal enclenché au niveau du carter moteur.

Conseils avant et après remplacement

Avant de commander quoi que ce soit, relever le modèle exact sur la plaque signalétique apposée sur le tour de porte, cette référence couvrant un grand nombre de modèles Samsung sans garantie d'exhaustivité de la liste. Vérifier aussi le connecteur du capteur avant de conclure au remplacement, un mauvais contact pouvant provoquer les mêmes codes panne sans que le capteur soit réellement défectueux. Après remplacement, effectuer un cycle d'essorage complet et vérifier l'absence de retour du code panne.

FAQ

Signification des codes panne

Que signifient les codes 3E, bE et 3C sur un lave-linge Samsung ?

Ces codes signalent une anomalie liée à la rotation ou à la vitesse du moteur, détectée via le tachymètre. Les variantes 3E1 à 3E4 précisent généralement la phase du cycle concernée (lavage, essorage), mais renvoient toutes au même circuit de mesure de vitesse.

Diagnostic de la panne

Comment distinguer une panne du capteur d'une panne du moteur lui-même ?

Si le moteur tourne normalement à la main (roue libre, sans point dur ni bruit anormal) mais que le code panne persiste, le capteur ou son câblage sont les premiers suspects avant le moteur lui-même ou le module de commande moteur.
