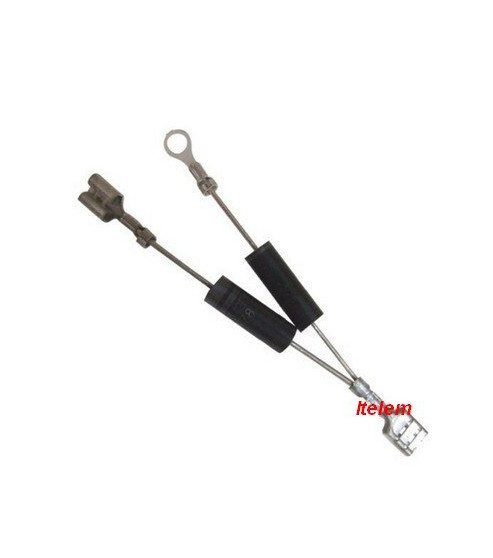

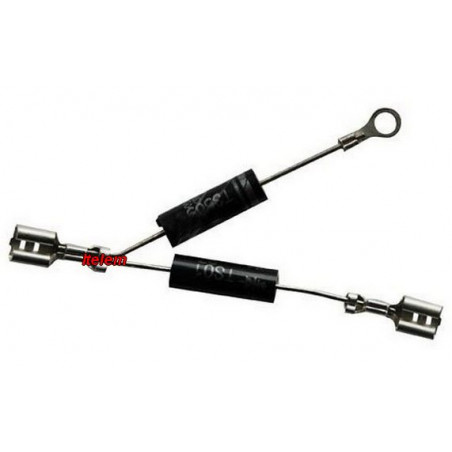

Diode haute-tension four à micro-ondes Electrolux Arthur-Martin Faure

Diode HT et AK 12 kV pour four micro-ondes – Descriptif

La diode haute tension 12 kV, également appelée diode AK ou diode de redressement haute tension, est un composant essentiel du circuit d’alimentation du magnétron dans un four micro-ondes. Elle permet de convertir le courant alternatif haute tension produit par le transformateur en courant continu, indispensable pour activer et stabiliser l’émission d’ondes du magnétron.

Cette diode est conçue pour supporter des tensions très élevées, généralement entre 10 et 15 kV selon les modèles, et un courant de fonctionnement d’environ 350 à 500 mA. Son boîtier étanche et isolé protège le circuit contre les arcs électriques et assure un niveau de sécurité adapté aux contraintes internes d’un micro-ondes.

Elle se trouve fixée entre le transformateur haute tension, le condensateur HT et la masse du châssis. Son rôle est crucial : sans elle, le magnétron ne reçoit pas l'énergie nécessaire ou fonctionne de manière instable. Une diode défaillante provoque souvent l’absence totale de chauffe, même si l’éclairage, le plateau tournant et la ventilation fonctionnent normalement.

Le modèle 12 kV AK est compatible avec une majorité de fours micro-ondes de marques universelles telles que Whirlpool, Samsung, LG, Panasonic, Sharp, Electrolux, Brandt ou encore Beko, dès lors que les caractéristiques tension et courant correspondent aux spécifications d’origine du constructeur.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

94760842900 AMS26215K 94760843000 AMS26215U 94760843100 AMS26215W 94760843200 AMS26215X 94760843500 AMS26415X 94760861700 EMS17005OK 94760859600 EMS17005OW 94760859700 EMS17005OX 94760861500 EMS17006OK 94760859800 EMS17006OW 94760859900 EMS17006OX 94760860100 EMS17006OX 94760860200 EMS17006OX 94760864300 EMS17175OW 94760864400 EMS17176OW 94760843600 EMS17215U 94760843700 EMS17215W 94760843800 EMS17215X 94760843900 EMS17216U 94760844000 EMS17216W 94760837900 EMS17216X 94760844100 EMS17216X 94760858200 EMS17216X 94760861600 EMS17256OW 94760861800 EMS17256OX 94760862000 EMS17256OX 94760864500 EMS17306OW 94760861900 EMS26003OX 94760861400 EMS26004OK 94760861300 EMS26004OW 94760861200 EMS26004OX 94760864900 EMS26054OX 94760861100 EMS26203OX 94760863300 EMS26203OX 94760860900 EMS26204OK 94760861000 EMS26204OK 94760860700 EMS26204OW 94760860800 EMS26204OW 94760860300 EMS26204OX 94760860400 EMS26204OX 94760860500 EMS26204OX 94760856000 EMS26215K 94760855900 EMS26215W 94760855800 EMS26215X 94760862600 EMS26254OK 94760862400 EMS26254OX 94760862500 EMS26254OX 94760864600 EMS26264OW 94760844300 EMS26415K 94760844400 EMS26415K 94760858400 EMS26415K 94760844500 EMS26415U 94760844600 EMS26415W 94760844700 EMS26415W 94760838600 EMS26415X 94760844800 EMS26415X 94760850800 EMS26415X 94760858300 EMS26415X 94760845100 EMS26418X 94760866500 JM60170116 94760845200 JME17215X 94760845300 JME17216U 94760845400 JME17216X 94760845500 JME26218X 94760845600 JME26418U 94760845700 JME26418X 94760863000 KAM960X 94760845800 MC1752E-A 94760845900 MC1752E-B 94760846000 MC1752E-D 94760846100 MC1752E-M 94760846200 MC1752E-M 94760853201 MC1752E-m 94760837800 MC1752E-W 94760853301 MC1752E-w 94760853100 MC1753E-M 94760853101 MC1753E-m 94760853200 MC1753E-M 94760853300 MC1753E-W 94760846700 MC1761E-D 94760846400 MC1762E-A 94760846300 MC1762E-B 94760846600 MC1762E-B 94760854001 MC1762E-b 94760846800 MC1762E-M 94760846900 MC1762E-M 94760847000 MC1762E-M 94760853801 MC1762E-m 94760847200 MC1762E-W 94760854000 MC1763E-B 94760854100 MC1763E-D 94760854101 MC1763E-d 94760853700 MC1763E-M 94760853701 MC1763E-m 94760853800 MC1763E-M 94760857700 MC1763E-M 94760857701 MC1763E-m 94760853900 MC1763E-W 94760853901 MC1763E-w 94760847300 MC2662E-A 94760847400 MC2662E-B 94760847500 MC2662E-B 94760847600 MC2662E-M 94760847700 MC2662E-M 94760847800 MC2662E-W 94760847900 MC2662E-W 94760848000 MC2663E-B 94760848100 MC2663E-D 94760848200 MC2663E-M 94760848300 MC2663E-W 94760854600 MC2664E-B 94760854700 MC2664E-B 94760854701 MC2664E-b 94760854200 MC2664E-M 94760854201 MC2664E-m 94760854300 MC2664E-M 94760854301 MC2664E-m 94760857800 MC2664E-M 94760857801 MC2664E-m 94760854400 MC2664E-W 94760854401 MC2664E-w 94760854500 MC2664E-W 94760854501 MC2664E-w 94760855400 MC2665E-B 94760855100 MC2665E-M 94760855101 MC2665E-m 94760855300 MC2665E-W 94760857300 MCC4061E-B 94760857100 MCC4061E-M 94760866200 MCC4061E-M 94760857200 MCC4061E-W 94760853400 MCD1753E-M 94760853401 MCD1753E-m 94760853500 MCD1763E-M 94760853501 MCD1763E-m 94760853600 MCD1763E-M 94760853601 MCD1763E-m 94760865900 MCD1763E-M 94760848800 MCD2662E-B 94760839400 MCD2662E-M 94760848900 MCD2662E-M 94760849000 MCD2662E-M 94760849100 MCD2662EW 94760849200 MCD2663E-A 94760849300 MCD2663E-B 94760849400 MCD2663E-M 94760855000 MCD2664E-B 94760855001 MCD2664E-b 94760866100 MCD2664E-B 94760854800 MCD2664E-M 94760854801 MCD2664E-m 94760854900 MCD2664E-M 94760854901 MCD2664E-m 94760857900 MCD2664E-M 94760857901 MCD2664E-m 94760858100 MCD2664E-M 94760858101 MCD2664E-m 94760863200 MCD2664E-M 94760868800 MCD2664E-M Itelem 94760855700 MCD2665E-B 94760855600 MCD2665E-M 94760855601 MCD2665E-m 94760864200 MCD2665E-M 94760866000 MCD2665E-M 94760857400 MO817GXE 94760857600 MO926GNE 94760857500 MO926GXE 94760849500 MOA4236AL 94760849600 MOA4236HV 94760849700 MOA4326RF 94760856200 MOA4426RF 94760856201 MOA4426RF 94760862100 MQ817GXE 94760865800 MQ817GXE 94760862300 MQ926GNE 94760865600 MQ926GNE 94760862200 MQ926GXE 94760865700 MQ926GXE 94760860000 MW17E10B 94760860001 MW17E10B 94760855200 MW17E10M 94760855201 MW17E10M 94760855500 MW17EG10M 94760855501 MW17EG10M 94760865000 MW61SS 94760865300 MW62SS 94760865100 MWG61SS 94760863700 PBM170X 94760852300 PM175X 94760852400 PM176X 94760862800 PM276X 94760849800 QN4135K 94760849900 QN4135W 94760850000 QN4135X 94760850100 QN4136K 94760850200 QN4136W 94760850300 QN4136X 94760850400 QN4141A 94760850500 QN4141K 94760850600 QN4141W 94760850700 QN4141X 94760856300 QN4235W 94760856301 QN4235W 94760856400 QN4235X 94760856401 QN4235X 94760856500 QN4236K 94760856501 QN4236K 94760856600 QN4236W 94760856601 QN4236W 94760856700 QN4236X 94760856701 QN4236X 94760856800 QN4241K 94760856801 QN4241K 94760856900 QN4241W 94760856901 QN4241W 94760857000 QN4241X 94760857001 QN4241X 94760852500 ZAM850X 94760852600 ZAM860X 94760859500 ZBC40440XA 94760866400 ZBC40440XA 94760858900 ZBG26542XA 94760858901 ZBG26542XA 94760859300 ZBG26542XA 94760859301 ZBG26542XA 94760859000 ZBM17542XA 94760859001 ZBM17542XA 94760859400 ZBM17542XA 94760859401 ZBM17542XA 94760866300 ZBM17542XA 94760859200 ZBM26542BA 94760859201 ZBM26542BA 94760858700 ZBM26542XA 94760858701 ZBM26542XA 94760858800 ZBM26542XA 94760858801 ZBM26542XA 94760830701 ZM176X 94760852800 ZNC22X 94760858000 ZNM21X

FAQ – Diode HT 12 kV micro-ondes

À quoi sert la diode haute tension dans un four micro-ondes ?

Elle transforme le courant alternatif haute tension en participant au doublage de tension pour alimenter le magnétron. Sans ce redressement, le magnétron ne peut pas générer les micro-ondes nécessaires à la chauffe des aliments.

Quels sont les symptômes d’une diode HT défaillante ?

Le four fonctionne en apparence mais ne chauffe plus du tout. Parfois un bruit anormal ou un claquement interne peut être perçu. Dans certains cas, la diode peut chauffer, dégager une odeur ou présenter une zone noircie. Si elle est en court-circuit, le fusible du four saute.

Comment identifier la panne entre diode HT, magnétron et condensateur ?

Si la diode est en court-circuit, le fusible HT saute immédiatement à l’allumage. Si la diode est ouverte, le four s’allume mais ne chauffe pas. Le condensateur défectueux peut provoquer un bruit sourd ou une chauffe irrégulière. Le magnétron est suspect si tout le circuit HT est conforme mais qu’aucune émission d’ondes n’est détectée.

Peut-on tester une diode haute tension avec un multimètre classique ?

Un multimètre standard ne suffit pas, car la chute de tension nécessaire au test dépasse largement ses capacités. Un test fiable se fait via un montage spécifique ou en utilisant un multimètre ayant une gamme de test haute tension prévue à cet effet.

La diode HT est-elle dangereuse à manipuler ?

Oui. Même après débranchement du micro-ondes, le condensateur HT peut conserver une charge dangereuse. Toute intervention nécessite de le décharger correctement et de suivre des procédures strictes. La réparation de circuits haute tension doit être effectuée par un technicien qualifié.

Est-ce que toutes les diodes de 12 kV sont compatibles entre elles ?

Elles doivent impérativement respecter la même tension nominale, la même polarité, le même type de connecteur et le même courant admissible. À caractéristiques identiques, elles sont généralement interchangeables.

La diode peut-elle être à l’origine d’un bruit de claquement dans le four ?

Oui. Une diode endommagée peut provoquer des arcs internes ou une surcharge sur le transformateur, générant des claquements ou un bruit inhabituel.

La diode peut-elle être remplacée préventivement ?

Il n’y a pas de maintenance préventive recommandée. Elle se remplace uniquement en cas de défaillance avérée. Sa durée de vie est longue tant que le circuit haute tension reste en bon état.

Le four peut-il fonctionner normalement si la diode est en panne ?

Non. La diode HT est indispensable à la production d’ondes. Sans elle, le four ne chauffe plus même si tout le reste semble fonctionner normalement.
