Diode haute-tension universelle four à micro-ondes

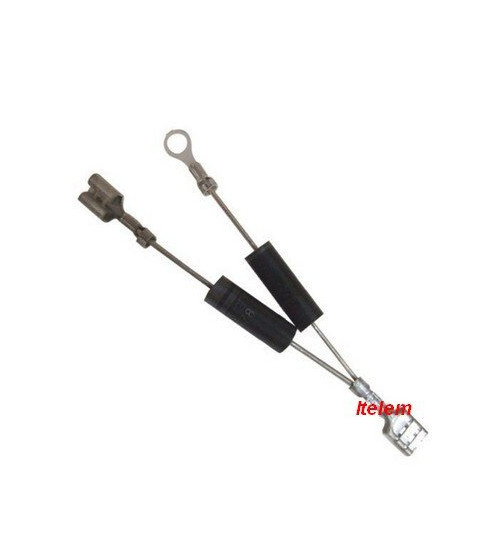

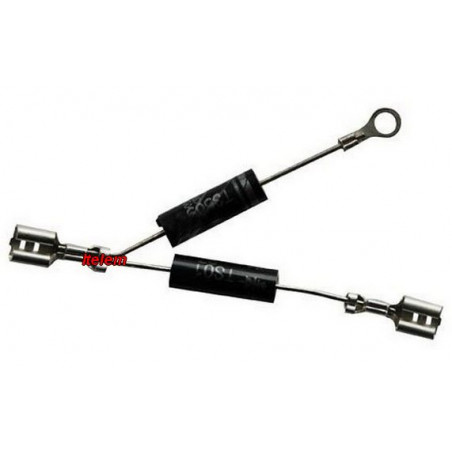

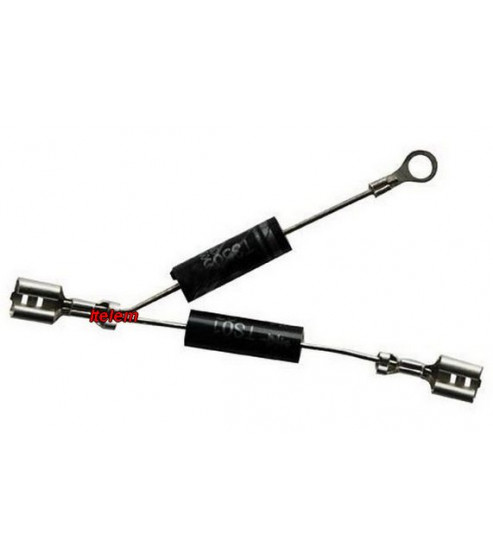

Diode Haute Tension 12 kV pour four micro-ondes – Descriptif reformulé

La diode haute tension 12 kV ou diode de redressement HT, est une pièce universelle utilisée dans une très large majorité de fours micro-ondes, toutes marques confondues. Sa fonction est essentielle au bon fonctionnement du circuit haute tension : elle convertit le courant alternatif provenant du transformateur en courant redressé stable, indispensable à l’alimentation du magnétron.

Cette diode universelle supporte des tensions très élevées, habituellement entre 10 et 15 kV, avec un courant nominal d’environ 350 à 500 mA. Elle est conçue avec un boîtier isolé et résistant capable d’encaisser la chaleur, les vibrations et les contraintes électriques internes à un micro-ondes.

La diode AK n’est pas essentielle à la production de micro-ondes. Il s’agit d’une protection supplémentaire que certains fabricants choisissent de ne pas installer. Son absence n’empêche pas l’appareil de fonctionner normalement. Son rôle principal est de protéger le transformateur en cas de défaut dans le circuit haute tension. Si elle n’est pas présente, c’est alors le fusible du four ou celui de l’installation électrique qui assurera la protection en cas d’anomalie.

Présente dans la quasi-totalité des modèles Electrolux, Whirlpool, Samsung, LG, Panasonic, Sharp, Brandt, Thomson, Beko et autres marques génériques, elle remplace facilement la diode d’origine dès lors que les connectiques (Faston lkarguer 6.3 mma, et la cosse à oeil) , la tension et le sens de polarité correspondent aux spécifications du constructeur.
Une diode HT défaillante entraîne généralement une absence totale de chauffe alors que les autres fonctions du micro-ondes continuent de fonctionner normalement, ce qui en fait l’une des pièces les plus souvent remplacées lors d’une panne de chauffage.

FAQ – Diode HT 12 kV universelle pour micro-ondes

Cette diode 12 kV est-elle compatible avec mon micro-ondes ?

Oui, il s’agit d’une pièce universelle compatible avec la majorité des marques du marché. La diode se remplace principalement par correspondance de tension et de polarité, ce qui permet une utilisation sur de très nombreux modèles d’appareils.

Pourquoi la diode haute tension est-elle indispensable ?

Elle redresse le courant haute tension en provenance du transformateur pour alimenter le magnétron. Sans ce redressement, le micro-ondes ne peut pas produire d’ondes et donc ne peut plus chauffer.

Quels sont les signes indiquant que la diode est défaillante ?

Le four s’allume mais ne chauffe plus, un bourdonnement inhabituel peut se faire entendre, ou le fusible haute tension saute dès la mise en marche. Dans certains cas, la diode peut noircir ou chauffer de manière anormale.

Une diode universelle est-elle aussi fiable qu’une pièce d’origine ?

Oui. Les diodes haute tension sont normalisées et fonctionnent sur les mêmes plages de tension et de courant. Tant que la valeur reste identique (12 kV et courant équivalent), le remplacement est parfaitement fiable.

Comment savoir si la panne vient réellement de la diode ?

Une diode ouverte provoque une absence totale de chauffe. Une diode en court-circuit fait sauter immédiatement le fusible HT. Le condensateur, le transformateur ou le magnétron peuvent également être en cause, mais la diode reste l’une des pannes les plus fréquentes.

Peut-on tester une diode haute tension avec un appareil standard ?

Un multimètre classique ne permet pas un test fiable, car la chute de tension de la diode dépasse sa capacité de mesure. Un test spécifique ou le remplacement par une pièce neuve est souvent la solution la plus simple.

Est-ce dangereux de remplacer la diode soi-même ?

Oui, car même hors tension, le condensateur haute tension peut conserver une charge capable de provoquer une électrocution. Toute intervention doit se faire en respectant des consignes strictes de sécurité ou par un technicien qualifié.

Faut-il remplacer la diode par une valeur strictement identique ?

Oui. La tension nominale, le courant admissible et le sens de polarité doivent être respectés. Une diode 12 kV universelle de caractéristiques équivalentes remplace cependant parfaitement celle d’origine.

Une diode HT peut-elle être responsable de claquements ou d’odeurs ?

C’est possible. Une diode dégradée peut provoquer des arcs internes ou un échauffement excessif, entraînant bruit, odeur ou coupure du fusible HT.

Pourquoi cette diode est-elle considérée comme universelle ?

Parce que la grande majorité des fours micro-ondes utilisent le même principe de redressement haute tension avec une diode 12 kV à polarité unique. Cela permet une compatibilité très large, indépendamment des marques et des générations d’appareils.
