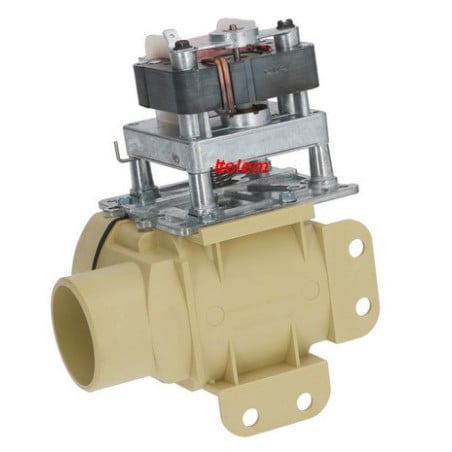

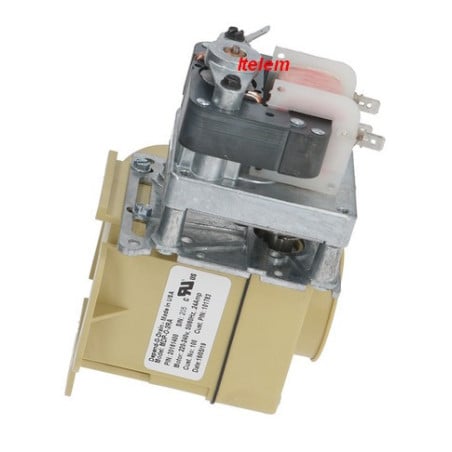

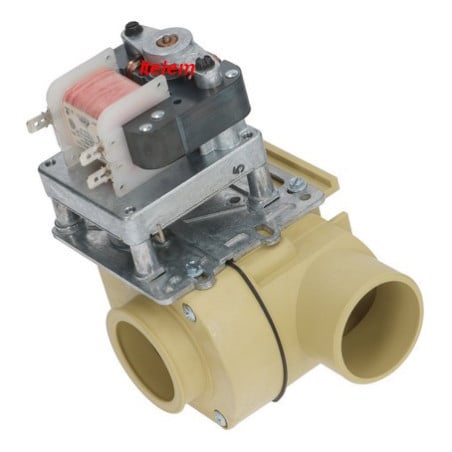

Vanne de vidange lave-linge Primus Ipso MDP-O-2RA

Descriptif produit

L'électrovanne MDP-O-2RA équipe la vidange des lave-linge professionnels de la famille Ipso, Primus, Polimatic et Grandimpianti. C'est une vanne à commande électrique, normalement ouverte (NO), à deux voies, avec sortie en équerre. Montée en sortie de cuve, elle s'ouvre au repos et se ferme sous tension, ce qui permet à la machine de retenir l'eau pendant les phases de lavage et de rinçage.

Fonctionne en 220/240V, 50/60Hz. Diamètre d'entrée 51 mm, sortie 53 mm. Le remplacer restaure une commande de vidange fiable, sans fuite d'eau intempestive en cours de cycle ni vidange qui ne se déclenche plus en fin de programme.

Référencée MDP-O-2RA chez le fabricant, également commercialisée sous les codes 440000101783 et 101783 selon les catalogues de pièces détachées laverie.

Problèmes et pannes résolus

Vidange qui ne se déclenche pas en fin de cycle, tambour qui reste plein d'eau alors que le programme est arrivé à son terme. La bobine ou le corps de vanne est en cause, pas nécessairement la pompe quand la machine en possède une séparée.

Fuite d'eau continue sous la machine pendant le lavage ou le rinçage. Une vanne normalement ouverte qui ne se ferme plus sous tension laisse l'eau s'échapper en permanence, ce qui empêche la cuve de monter en niveau.

Cycle qui se bloque ou s'allonge anormalement, la machine attendant un niveau d'eau qu'elle n'atteint jamais à cause de la fuite en sortie de cuve.

Bruit de claquement ou d'à-coup au moment de la vidange, signe d'un noyau de vanne qui force ou d'un siège encrassé.

Caractéristiques

• Type : électrovanne de vidange à 2 voies
• Fonctionnement : normalement ouverte (NO)
• Sortie : en équerre
• Tension : 220/240V
• Fréquence : 50/60 Hz
• Diamètre entrée : 51 mm
• Diamètre sortie : 53 mm
• Référence fabricant : MDP-O-2RA
• Références catalogue : 440000101783, 101783

Liste d'appareil concernés

GRANDIIMPIANTI
Lave-linge : WFM6, WFM6S

POLIMATIC
Lave-linge : P65, P75

PRIMUS
Lave-linge : C6, C8, P6, P7

Signes d'usure ou de défaillance

Le noyau mobile de l'électrovanne s'use ou s'encrasse avec le temps, surtout sur une eau chargée en calcaire. Il finit par ne plus coulisser librement, ce qui empêche la fermeture complète du passage.

La membrane ou le joint interne durcit et perd son étanchéité. Une vanne qui goutte en continu, même hors cycle, en est le signe le plus net.

La bobine peut griller après plusieurs années de sollicitation. Dans ce cas, la vanne reste bloquée dans sa position de repos, ouverte, et ne répond plus du tout à la commande électrique.

Un dépôt calcaire visible autour du corps de vanne ou sur le siège annonce généralement une fermeture de plus en plus imparfaite avant la panne complète.

Conseils avant et après remplacement

Avant de commander, vérifier le code exact inscrit sur l'ancienne vanne. MDP-O-2RA se distingue de MDP-O-2 par sa sortie en équerre et des diamètres légèrement différents ; les deux ne sont pas interchangeables sans adaptation. La référence usine 101783 est généralement présente.

Couper l'arrivée électrique de la machine avant toute intervention, cette vanne étant commandée en 220/240V.

Après montage, faire tourner un cycle test à vide pour contrôler l'étanchéité au niveau des raccords et la fermeture effective pendant le remplissage.

Si la panne concernait une fuite continue plutôt qu'une absence de vidange, surveiller la machine sur les premiers cycles suivant le remplacement pour confirmer que le problème ne provenait pas d'un raccord ou d'un collier desserré ailleurs sur le circuit.

FAQ

Identification de la pièce

Quelle est la différence entre MDP-O-2RA et MDP-O-2 ?

Le suffixe RA indique une vanne à sortie en équerre, avec un diamètre d'entrée de 51 mm et de sortie de 53 mm. La version MDP-O-2 standard a une sortie droite avec des diamètres de 50/50 mm. Les deux versions ne se montent pas de la même façon sur le circuit de vidange.

La référence 440000101783 correspond-elle à la même pièce que 101783 ?

Oui, ces deux numéros désignent la même électrovanne MDP-O-2RA selon les catalogues consultés, 101783 étant la référence courte utilisée par certains revendeurs et 440000101783 la référence longue associée.

Diagnostic de panne

Pourquoi ma machine à laver fuit-elle en permanence sous la cuve pendant le lavage ?

Une électrovanne de vidange normalement ouverte qui ne se ferme plus sous tension laisse l'eau s'échapper en continu, empêchant la cuve d'atteindre son niveau. C'est le symptôme le plus courant associé à une bobine ou un noyau de vanne défaillant sur ce type de composant.
