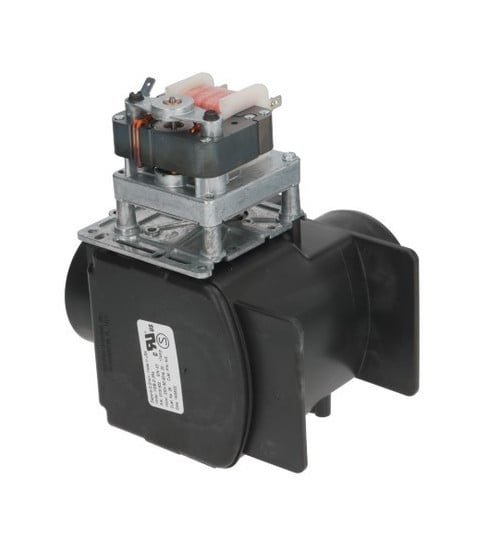

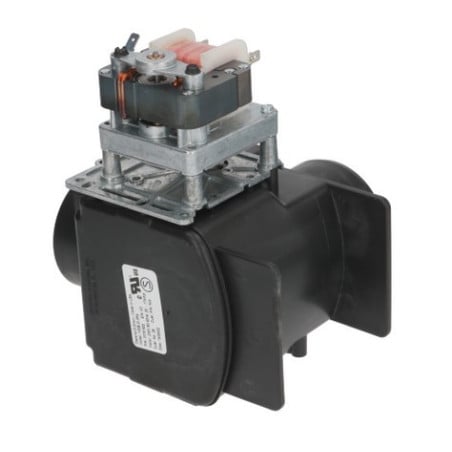

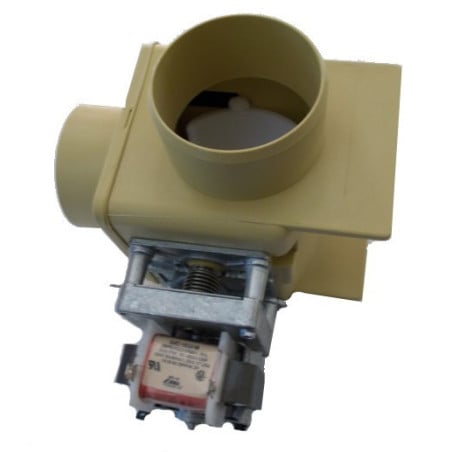

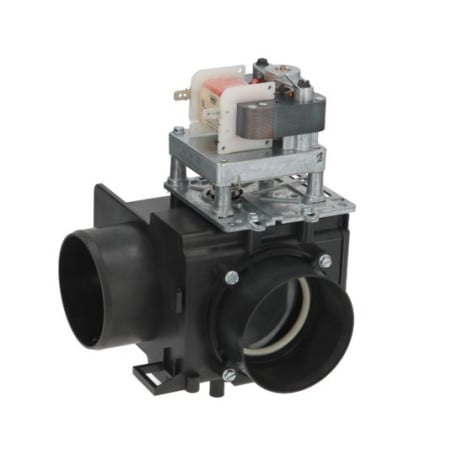

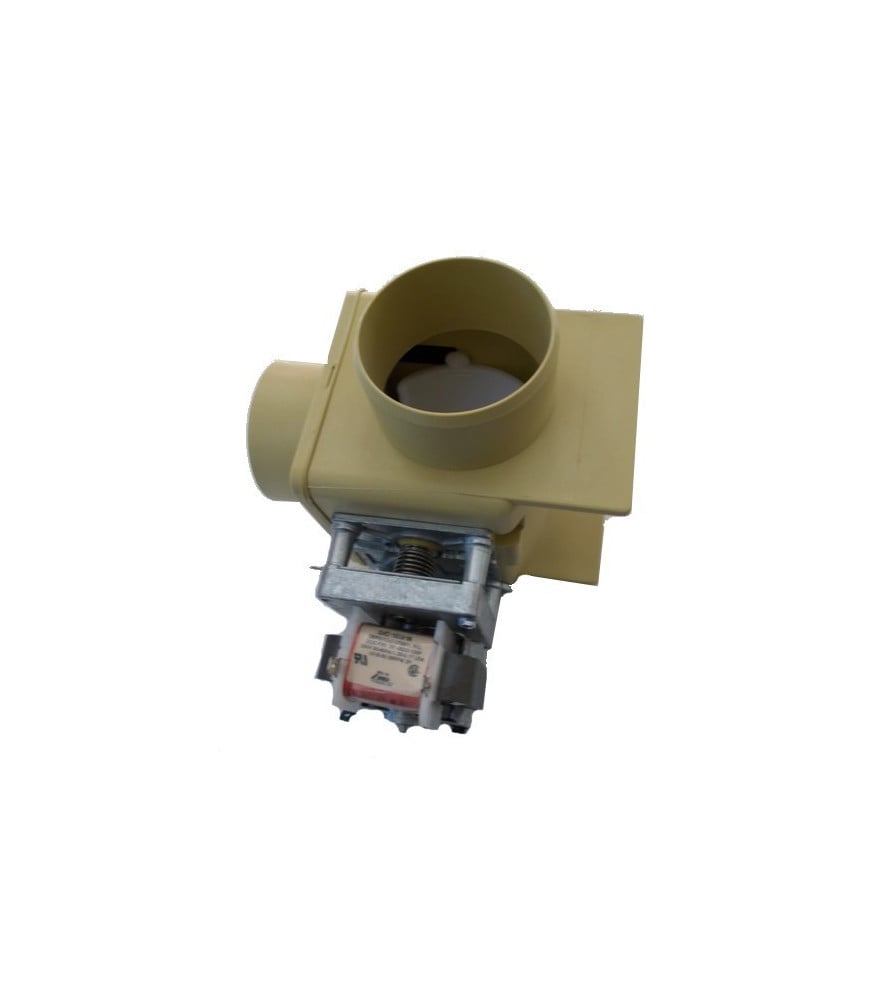

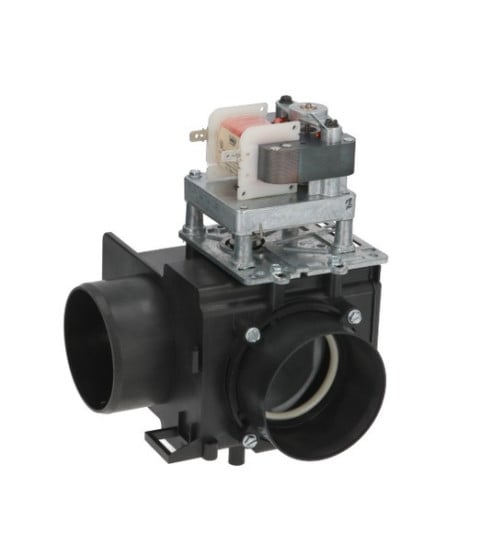

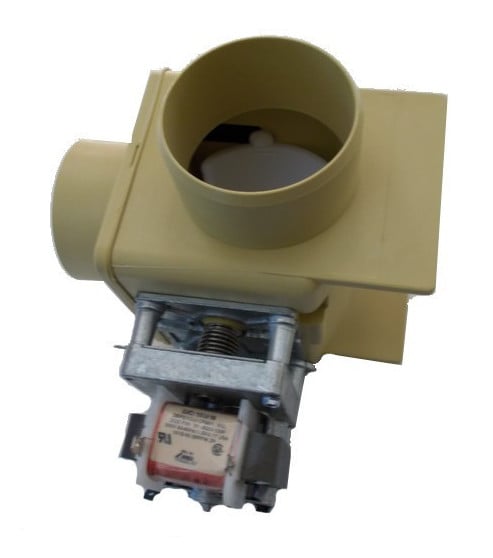

Electrovanne de vidange MDB-O-3RA lave-linge Girbau Danube Ipso

Électrovanne de vidange pour lave-linge professionnel — rôle et fonctionnement

L'électrovanne de vidange référence SAVZOD0307 est conçue pour les lave-linge professionnels à hublot des marques Girbau, Ipso et Danube. De type normalement ouverte, elle assure le contrôle de l'évacuation de l'eau en fin de cycle de lavage et d'essorage. Dans une configuration normalement ouverte, le passage de l'eau est libre au repos : c'est la mise sous tension de la bobine qui provoque la fermeture de la vanne et le maintien de l'eau en cuve pendant le cycle. À la coupure du courant — en fin de programme ou lors d'une coupure secteur — la vanne revient automatiquement en position ouverte et permet l'évacuation de l'eau par gravité. Ce principe de fonctionnement est caractéristique des lave-linge professionnels à vidange gravitaire, à l'opposé des lave-linge domestiques à pompe de vidange. Son remplacement à l'identique est indispensable pour conserver le bon comportement hydraulique de la machine en toutes circonstances, y compris en cas de coupure de courant imprévue.

Pannes et symptômes résolus par le remplacement de l'électrovanne SAVZOD0307

Le remplacement de cette électrovanne résout les dysfonctionnements suivants sur les lave-linge professionnels concernés : machine qui ne retient pas l'eau en cuve — la vidange s'effectue continuellement même en cours de remplissage ou de lavage, cycle interrompu avec cuve vide alors que le programme est toujours actif, machine qui ne vidange plus en fin de cycle malgré une commande correcte, fuites par le circuit de vidange en dehors des phases prévues, et cycle anormalement long par impossibilité de maintenir le niveau d'eau requis.

Caractéristiques de l'électrovanne de vidange SAVZOD0307

• Référence : SAVZOD0307
• Type de pièce : électrovanne de vidange
• Modèle de vanne : MDB-O-3RA
• Position de repos : normalement ouverte
• Tension : 220/240 V
• Fréquence : 50/60 Hz
• Intensité : 24 A
• Diamètre entrée/sortie : 75 mm
• Marques compatibles : Girbau, Ipso, Danube
• Type d'appareils : lave-linge professionnels à hublot, usage laverie et blanchisserie

Modèles compatibles avec l'électrovanne SAVZOD0307

-Information à relever sur la plaque signalétique apposée sur l’appareil.

GIRBAU Lave-linge EH040, EH055, EM030, EM040, EM055, HS030, HS6013, HS6017, HS6023, MS613, MS617, MS623

GRANDIMPIANTI Lave-linge WREC11, WREC18, WREC26, WREC33, WREC8

IPSO Lave-linge WE181, WE234

Signes d'usure ou de défaillance de l'électrovanne de vidange

Sur un lave-linge professionnel en exploitation intensive, l'électrovanne de vidange est soumise à des cycles d'ouverture et de fermeture répétés à température et pression élevées. Plusieurs signes permettent d'identifier une pièce défaillante. Une vidange permanente et incontrôlée — l'eau s'écoule même pendant le remplissage — indique que la vanne ne se ferme plus correctement, soit par défaillance de la bobine, soit par encrassement ou déformation du clapet interne. À l'inverse, une absence totale de vidange en fin de cycle alors que la bobine est correctement alimentée peut signaler un clapet bloqué en position fermée. Un contrôle à la bobine au multimètre permet de distinguer une panne électrique d'une défaillance mécanique du corps de vanne. Des traces de calcaire sur le corps de la vanne ou sur le clapet sont également un signe d'usure avancée sur les installations alimentées en eau dure.

Conseils avant et après le remplacement de l'électrovanne de vidange

Avant toute intervention, débrancher l'appareil du secteur et fermer l'arrivée d'eau. Vider la cuve si elle contient encore de l'eau. Placer un bac sous la vanne avant de déposer la durite de vidange afin d'éviter tout écoulement résiduel. Vérifier également l'état des durites et de la pompe de vidange, qui peuvent être en cause dans les problèmes d'évacuation. Contrôler l'état des colliers de serrage et des raccords sur les durites en profitant de la dépose — les remplacer si des traces d'oxydation ou de fuite sont visibles. Après installation, remettre sous tension et effectuer un cycle court en observant le comportement de la vanne à chaque phase : remplissage, lavage, rinçage, vidange. Sur un équipement professionnel en exploitation continue, il est recommandé de faire procéder au remplacement par un technicien qualifié afin de garantir l'étanchéité des raccordements.

FAQ — Électrovanne de vidange lave-linge professionnel Girbau Ipso Danube SAVZOD0307

Identification et compatibilité

Qu'est-ce qu'une électrovanne de vidange normalement ouverte sur un lave-linge professionnel ?

Une électrovanne normalement ouverte est une vanne dont le clapet est en position ouverte lorsqu'elle n'est pas alimentée électriquement. La mise sous tension de la bobine provoque la fermeture et maintient l'eau en cuve pendant le cycle. Dès que l'alimentation est coupée — fin de programme ou coupure de courant — la vanne s'ouvre et l'eau s'écoule par gravité. Ce principe garantit la vidange automatique de la machine même en cas de coupure de courant imprévue, ce qui est une exigence de sécurité sur les équipements professionnels.

Quelle est la différence entre une électrovanne de vidange et une pompe de vidange ?

Sur les lave-linge professionnels à vidange gravitaire comme ceux équipés de la SAVZOD0307, c'est l'électrovanne qui contrôle l'évacuation de l'eau par simple ouverture de son clapet, sans pompe motorisée. L'eau s'écoule sous l'effet de la gravité dès que la vanne est ouverte. Ce système diffère des lave-linge domestiques qui utilisent une pompe électrique pour refouler l'eau vers le réseau d'évacuation.

Le modèle MDB-O-3RA est-il spécifique à Girbau ou commun à d'autres marques ?

Le modèle MDB-O-3RA est une désignation fabricant de la vanne elle-même, indépendante de la marque du lave-linge. Ce type de vanne est utilisé par plusieurs constructeurs de matériel de laverie professionnelle. La référence SAVZOD0307 est la référence constructeur Girbau/Ipso/Danube pour cette vanne. Vérifier systématiquement la compatibilité avec le numéro de modèle de l'appareil avant commande.

Diagnostic et remplacement

La cuve de mon lave-linge professionnel Girbau ne retient pas l'eau — comment savoir si l'électrovanne est en cause ?

Si la machine se remplit mais que l'eau s'écoule continuellement par le circuit de vidange, l'électrovanne ne se ferme pas correctement. Contrôler d'abord la bobine au multimètre : si elle est hors circuit, la remplacer suffit parfois. Si la bobine est correcte mais que la vanne ne se ferme pas, le clapet interne est encrassé ou défaillant et la vanne doit être remplacée dans son ensemble.

Peut-on remplacer uniquement la bobine de l'électrovanne SAVZOD0307 sans changer toute la vanne ?

Cela dépend de l'origine de la panne. Si le diagnostic confirme que seule la bobine est hors circuit et que le corps de vanne et son clapet sont en bon état, le remplacement de la bobine seule est une option économique. Si le corps de vanne présente des traces de calcaire, de corrosion ou un clapet endommagé, le remplacement complet de l'électrovanne est recommandé pour garantir l'étanchéité et la fiabilité sur le long terme.
