Électrovanne 3 voies lave-linge Convotherm Ipso

Descriptif produit

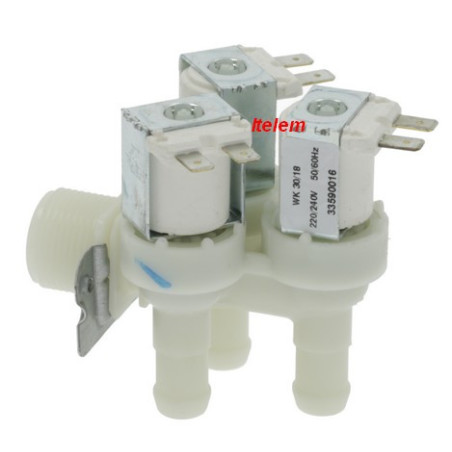

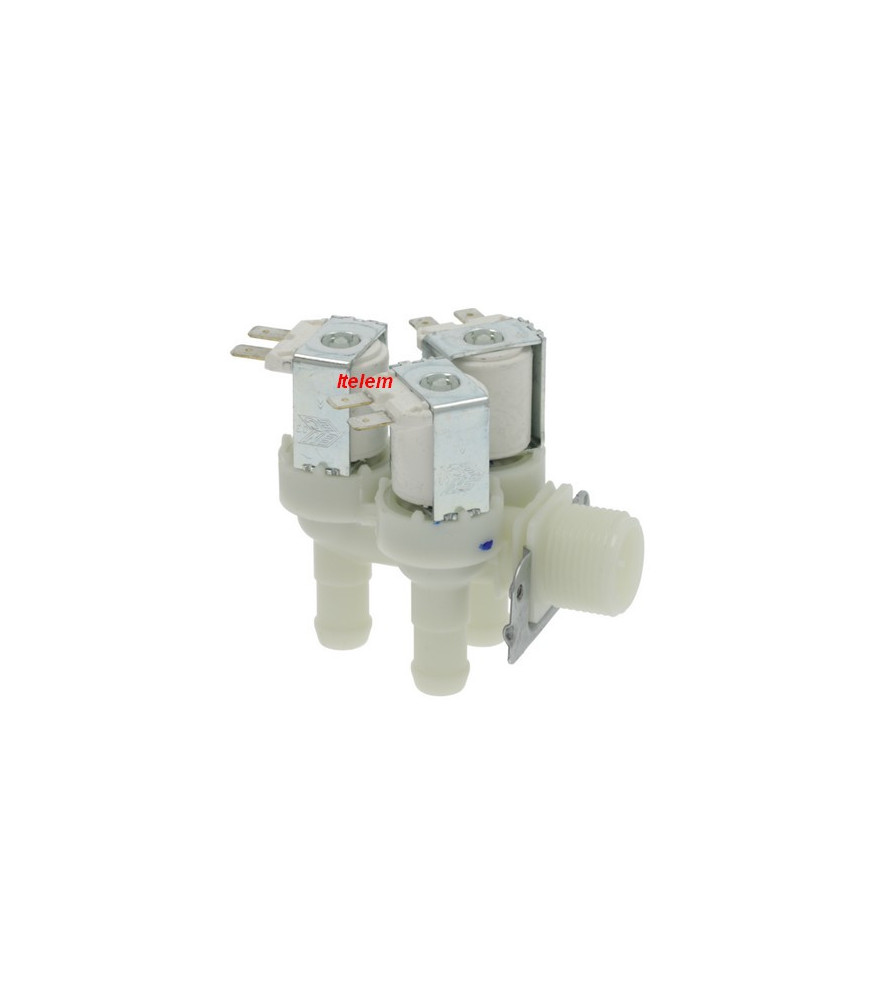

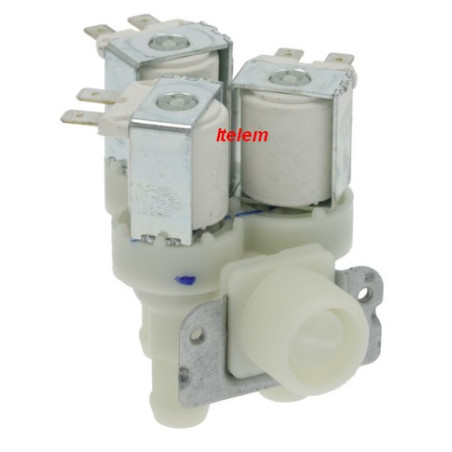

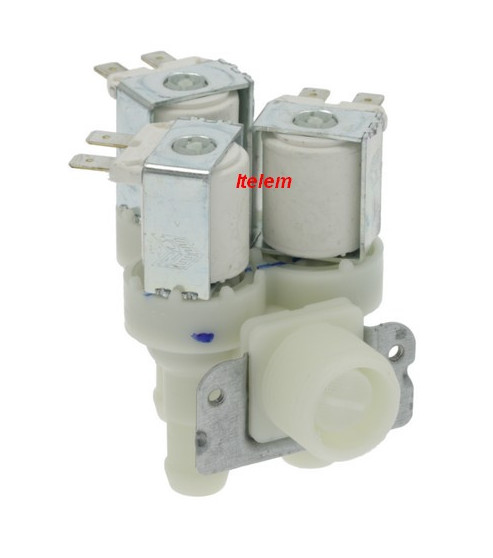

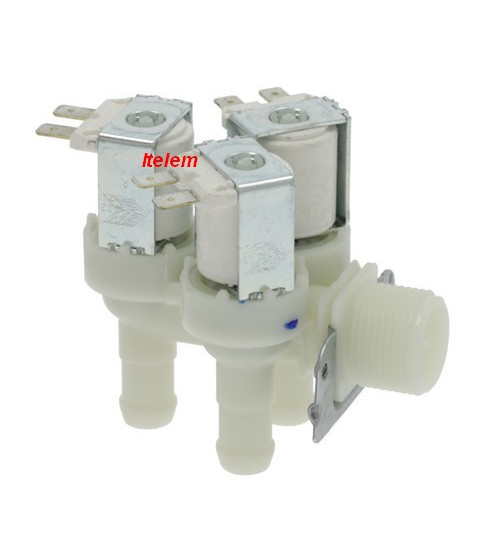

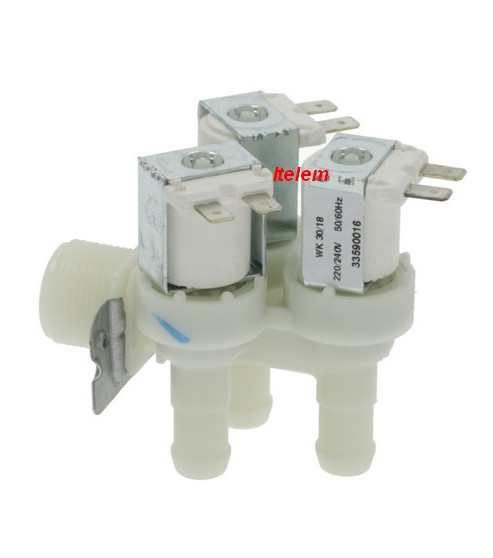

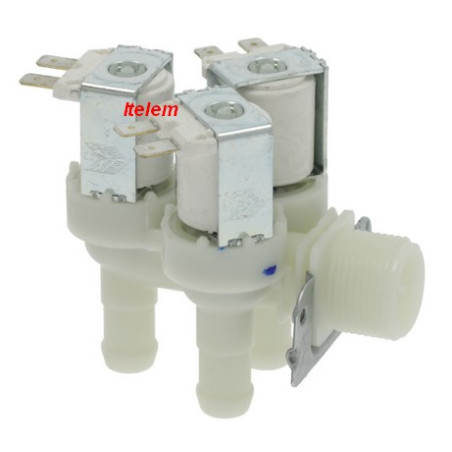

L'électrovanne 3 voies PRI340030038 équipe les lave-linge professionnels des marques Ipso, Primus, , Polimatic, Whirlpool et Danube. C'est elle qui commande l'admission de l'eau dans la cuve à chaque phase du cycle, prélavage, lavage, rinçage, en orientant le débit vers le bon compartiment selon l'ordre donné par le programmateur.

Elle se monte en amont du circuit hydraulique, raccordée à l'arrivée d'eau et aux différents conduits du tiroir à produits. Son remplacement redonne à la machine un remplissage correct et sélectif entre les différentes phases de lavage.

Sur un four elle permet l'ajout d'eau pour la vapeur ou le nettoyage.

Problèmes et pannes résolus

Une machine qui ne remplit plus, ou qui remplit toujours la même voie quel que soit le programme sélectionné, pointe souvent vers cette électrovanne. Ce qu'on voit souvent dans ce cas : une des trois voies reste bloquée fermée ou ouverte en permanence, ce qui déséquilibre les phases de lavage, prélavage sans eau, ou assouplissant qui part au mauvais moment.

Avant de commander quoi que ce soit, il faut écarter un filtre d'arrivée encrassé ou un pressostat qui bloque l'ordre de remplissage en amont, ces deux points donnent des symptômes proches sans que l'électrovanne soit en cause.

Un programme lavage qui ne se remplit pas et un programme rinçage qui permet la prise d'eau oriente vers un défaut de cette électrovanne.

A lire depuis notre forum: Pas de remplissage sur lave-linge Ipso, diagnostic et dépannage par le technicien.

Caractéristiques

• Référence pièce : PRI340030038
• Type de pièce : électrovanne 3 voies
• Valeur de la bobine : environ 3,5 kOhms
• Marques compatibles : Ipso, Primus, Convotherm, Polimatic, Whirlpool, Danube

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur l’appareil.

CONVOTHERM Four à convection : OS20.10, OS20.20, OS6.10, OSC10.10, OSC10.20, OSC20.20, OSP10.10, OSP12.20, OSP20.10, OSP20.20, OSP6.10

GRANDIMPIANTI Lave-linge : R11, R18, R26, R33, R8, WFM33, WFM40, WFM55, WFP50, WFP63, WMEC11, WMEC17, WMEC23, WMEC8, WR11, WR18, WR24, WR26, WR33, WR37, WR8, WREC8

IPSO Lave-linge : HF110, HF132, HF165, HF245, HF304, HF450, HF455, HF55, HF570, HF575, HF730, HF900, WE110, WE132, WE165

IPSO Sèche-linge : DH1250

POLIMATIC Lave-linge : RS10, RS35, RS6, RS7

PRIMUS Lave-linge : C6, C8, F10, F16, F6, F7, FS10, FS1000, FS1200, FS13, FS16, FS22, FS22PRO, FS23, FS23PRO, FS6, FS7, FS800, MB110, MB140, MB180, MB70, MB90, R16, R22, RS10, RS13, RS16, RS18, RS22, RS35, RS6, RS7

Signes d'usure ou de défaillance

Une bobine qui vieillit mal ne donne pas toujours une panne franche et totale. Un contrôle à l'ohmmètre reste le test le plus fiable, une valeur qui s'éloigne nettement des 3,5 kOhms attendus, trop haute ou trop basse, signale une bobine en fin de vie. Un clapet qui reste collé par un dépôt calcaire donne un symptôme proche sans que la bobine elle-même soit en cause, une voie qui coule en continu même hors cycle de remplissage oriente plutôt vers ce point mécanique.

Conseils avant et après remplacement

Couper l'alimentation électrique et l'arrivée d'eau avant toute intervention. Repérer bien le branchement de chaque voie avant de débrancher, une inversion entre les trois sorties fausserait la distribution entre prélavage, lavage et assouplissant.

Avant de commander, un contrôle à l'ohmmètre sur la bobine en place permet de confirmer le diagnostic, une valeur proche de 3,5 kOhms est normale, un écart important ou une valeur infinie confirme la bobine en cause. Après remplacement, lance un cycle test complet et vérifie que chaque phase remplit bien la voie attendue.

FAQ

Identification et compatibilité

Cette électrovanne convient-elle à toutes les machines Ipso ?

Non, elle est identifiée pour une liste précise de modèles, notamment HF110, HF132, HF165, HF245, HF304 et la gamme WE. Vérifier la référence exacte de l'appareil sur sa plaque signalétique reste la méthode la plus fiable avant commande.

Diagnostic avant remplacement

Comment savoir si la bobine de l'électrovanne est vraiment en cause ?

Un contrôle à l'ohmmètre reste le test le plus simple, la bobine doit afficher une valeur proche de 3,5 kOhms. Une valeur infinie ou très éloignée confirme la bobine en cause, une valeur correcte oriente plutôt vers un clapet bloqué par un dépôt.
