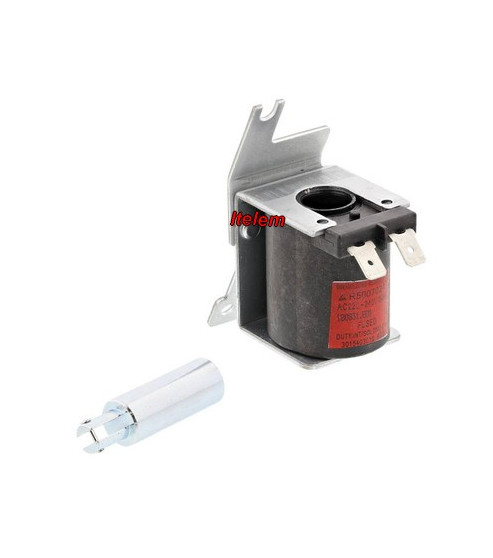

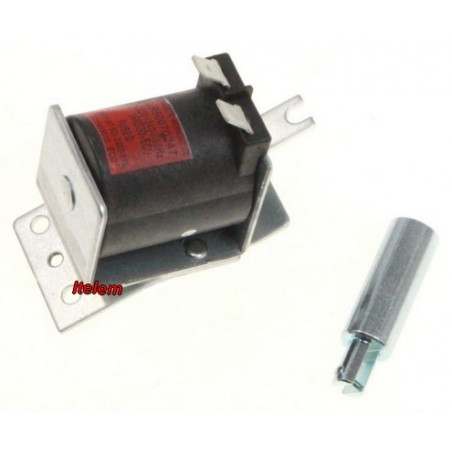

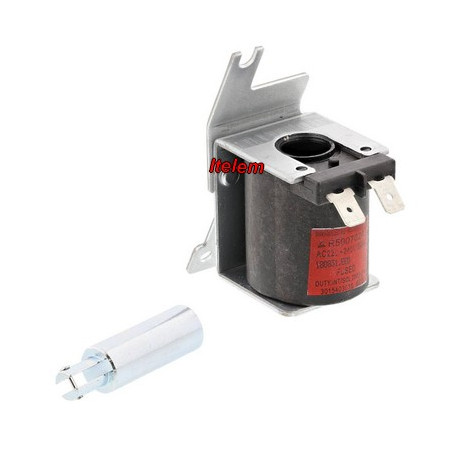

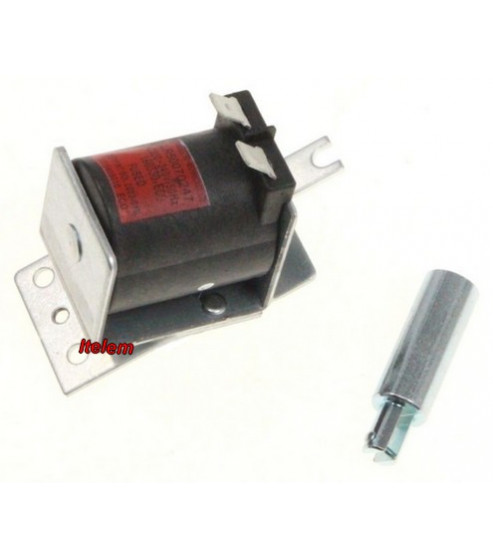

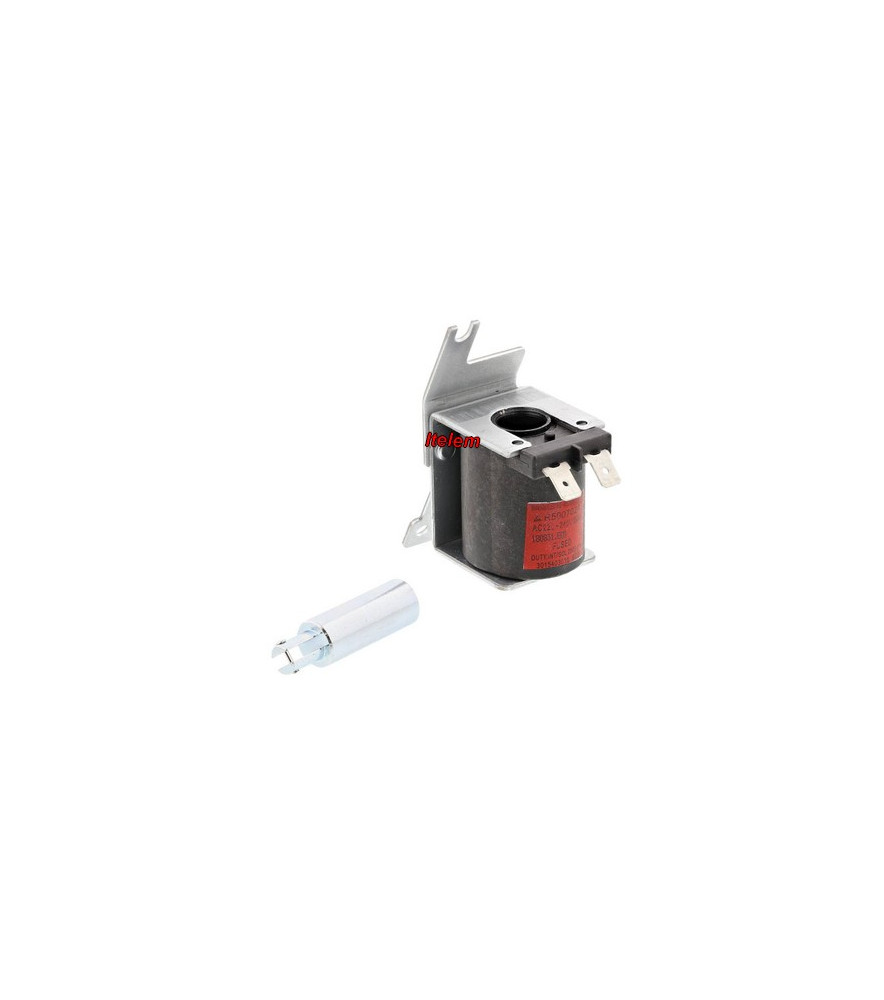

Bobine ouverture trappe distribution glaçons réfrigérateur Daewoo

Descriptif produit

La bobine d'ouverture de trappe de distribution des glaçons est le composant électromagnétique qui commande mécaniquement l'ouverture de la trappe située sur la porte du réfrigérateur américain, au niveau du distributeur intégré. Lorsque l'utilisateur appuie sur la touche glace, la carte de commande envoie une impulsion électrique à la bobine, qui génère un champ magnétique et actionne le mécanisme d'ouverture. La trappe s'ouvre, libère les glaçons ou la glace pilée dans le verre, puis se referme dès que la commande est relâchée.

La référence 3015403010 désigne la bobine d'origine Daewoo, montée en usine sur plusieurs modèles à distributeur de glaçons en porte. Le remplacement de cette pièce restaure le fonctionnement normal du distributeur sans intervention sur le circuit frigorifique ni sur le circuit d'eau.

Problèmes et pannes résolus par le remplacement de la bobine de trappe

La trappe de distribution ne s'ouvre plus lorsqu'on appuie sur la commande : premier symptôme classique d'une bobine défaillante. Aucun glaçon ne tombe malgré une fabrique de glace qui tourne normalement et un bac plein. On peut aussi constater une trappe bloquée en position ouverte, laissant passer l'air froid en permanence et provoquant un excès de givre à l'intérieur du distributeur. Parfois, la bobine grille partiellement : la trappe s'ouvre de façon aléatoire, avec un claquement anormal, ou ne répond qu'une fois sur deux.

Un bourdonnement en provenance du distributeur au moment de la commande, sans ouverture effective de la trappe, indique une bobine encore alimentée mais électriquement ou mécaniquement hors service.

Caractéristiques techniques

• Référence constructeur : 3015403010
• Marque : Daewoo
• Type de composant : bobine électromagnétique de commande de trappe
• Fonction : ouverture de la trappe de distribution des glaçons
• Emplacement : distributeur intégré en porte, réfrigérateur américain
• Tension d'alimentation : à confirmer sur plaque signalétique ou documentation constructeur
• Type de montage : encliquetage ou visserie selon modèle, à vérifier à l'ouverture du panneau distributeur
• Pièce d'origine : oui

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, derrière le bac à légumes ou au dos de l’appareil.

FPN-X22D4CSI FPX-604DEE8NI FPN-X22F4CSI FPX-604FEE8NI FPN-X2PD4CSI FPX-604DEE8NI FPN-X2PG4CSI FPX-604GEE8NI FRN-T19DAMI RST551DMG8U01-PECL FRN-T20DAMI RST551DMG8U01-PECL FRN-T22DAMI RST551DMG8U01-PECL FRN-T22DAMIDT RST551DMG8U01-PECL FRN-U20D3CI FRU-54VDEE8NI FRN-U20D3WI FRU-54VDCE8NI FRN-U20F3CI FRU-54VFEE8NI FRN-U21D3CI FRU-54VDEE8NI FRN-U21D3WI FRU-54VDCE8NI FRN-U21DCBI FRU-549DKE8NI FRN-U21DFVI FRU-54CDLE8NI FRN-U21F3CI FRU-54VFEE8NI FRN-U21F3WI FRU-54VFCE8NI FRN-X22D3CCI FRX-603DEE8NI FRN-X22D3CSI FRX-603DEE8NI FRN-X22D3CWI FRX-603DCE8NI FRN-X22F3CBI FRX-603FKE8NI FRN-X22F3CSI FRX-603FEE8NI FRN-X22F5CSI FRX-605FEE8NI RFN-19D1TI RFP701DTT8U01-EDAA RFN-26D1BI RFP701DBL8U01-EDAA RFN-26D1TI RFP701DTT8U01-EDAA

Signes d'usure ou de défaillance de la bobine de distributeur Daewoo

La bobine lâche souvent d'un coup, sans dégradation préalable observable depuis l'extérieur. Ce qu'on constate en premier : la trappe ne réagit plus à la commande, ou répond de façon inconstante. Un test au multimètre sur les bornes de la bobine déconnectée révèle un circuit ouvert si le bobinage est claqué. L'absence de continuité est sans appel.

L'inspection visuelle peut révéler un boîtier fondu, une odeur de brûlé localisée au niveau du distributeur, ou un câblage de connexion endommagé. Ces cas restent rares mais arrivent sur des appareils anciens ou ayant subi une surtension.

Une trappe qui reste ouverte après ouverture oriente plus sur un souci de ressort de rappel.

Conseils avant et après le remplacement de la bobine

Débrancher l'appareil avant toute intervention. Le panneau du distributeur est généralement maintenu par des clips ou des vis accessibles depuis la face avant de la porte. Photographier le câblage avant toute déconnexion : les connecteurs de la bobine et du micro-interrupteur de trappe sont souvent proches et peuvent prêter à confusion au remontage.

Contrôler aussi l'état du micro-interrupteur de trappe et le câblage vers la carte. Si la bobine a grillé suite à une surtension, une carte de commande endommagée peut détruire la pièce neuve rapidement. Vérifier la tension d'alimentation effective avant de refermer le panneau.

Après remplacement, tester le distributeur en mode glaçons et en mode glace pilée. La trappe doit s'ouvrir franchement dès la pression sur la commande et se refermer sans résistance ni jeu excessif.

FAQ

Compatibilité de la bobine 3015403010 avec les réfrigérateurs Daewoo

Cette bobine est-elle compatible avec mon modèle de réfrigérateur Daewoo ?

La référence 3015403010 est une référence constructeur Daewoo destinée aux réfrigérateurs américains équipés d'un distributeur de glaçons en porte. Vérifiez la compatibilité en relevant le numéro de modèle sur la plaque signalétique de votre appareil, généralement collée dans l'embrasure de la porte réfrigérateur.

Peut-on remplacer cette bobine par une référence générique ?

Une bobine générique peut fonctionner si la tension d'alimentation, l'encombrement et le système de fixation sont identiques. Le recours à la pièce d'origine reste préférable : la géométrie du noyau magnétique et la puissance de la bobine sont calculées pour le mécanisme d'origine. Une pièce mal adaptée peut entraîner une ouverture incomplète ou des claquements mécaniques.

Diagnostic et remplacement de la bobine de trappe

Comment savoir si c'est la bobine ou un autre composant qui est en cause ?

Vérifiez d'abord que la fabrique de glace fonctionne et que le bac contient bien des glaçons. Appuyez sur la commande de distribution et écoutez : un bourdonnement sans mouvement de trappe indique une bobine sous tension mais défaillante. L'absence totale de son oriente plutôt vers la carte de commande ou le câblage. Un test de continuité à la bobine déconnectée tranche rapidement.

Le remplacement de cette bobine est-il accessible sans outillage spécifique ?

L'accès au distributeur nécessite de déposer le panneau de porte ou le module distributeur selon les modèles, ce qui implique une manipulation soigneuse des clips et connecteurs. Sans expérience sur ce type d'appareil, un technicien reste conseillé pour éviter d'endommager les connecteurs ou la vitre de porte.
