Électrovanne 3 voies lave-linge Brandt Fagor Vedette

Descriptif produit — Électrovanne 3 voies lave-linge

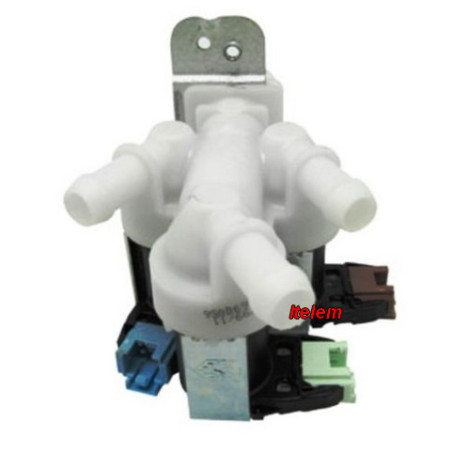

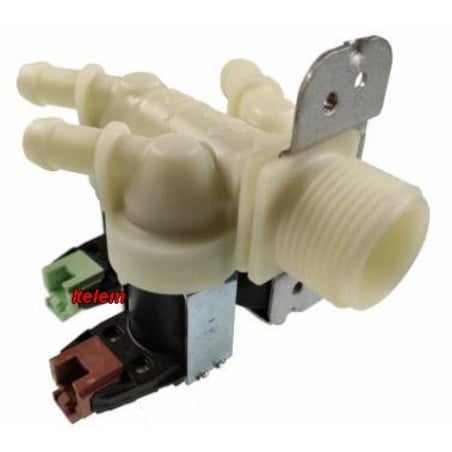

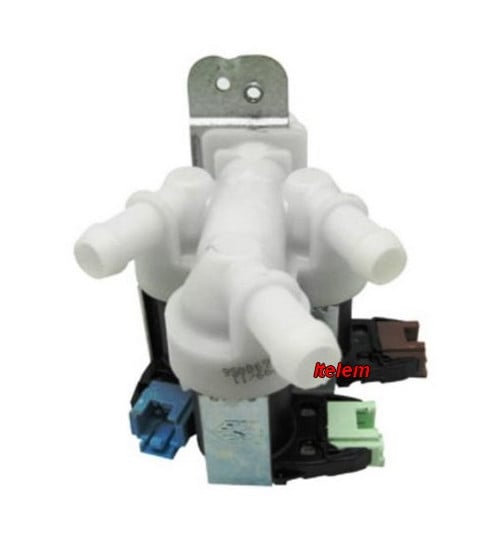

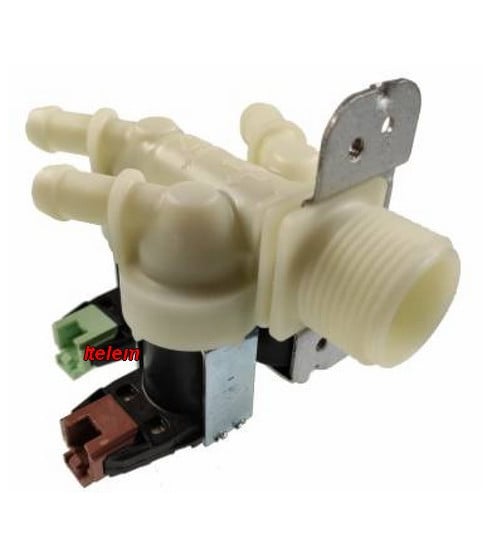

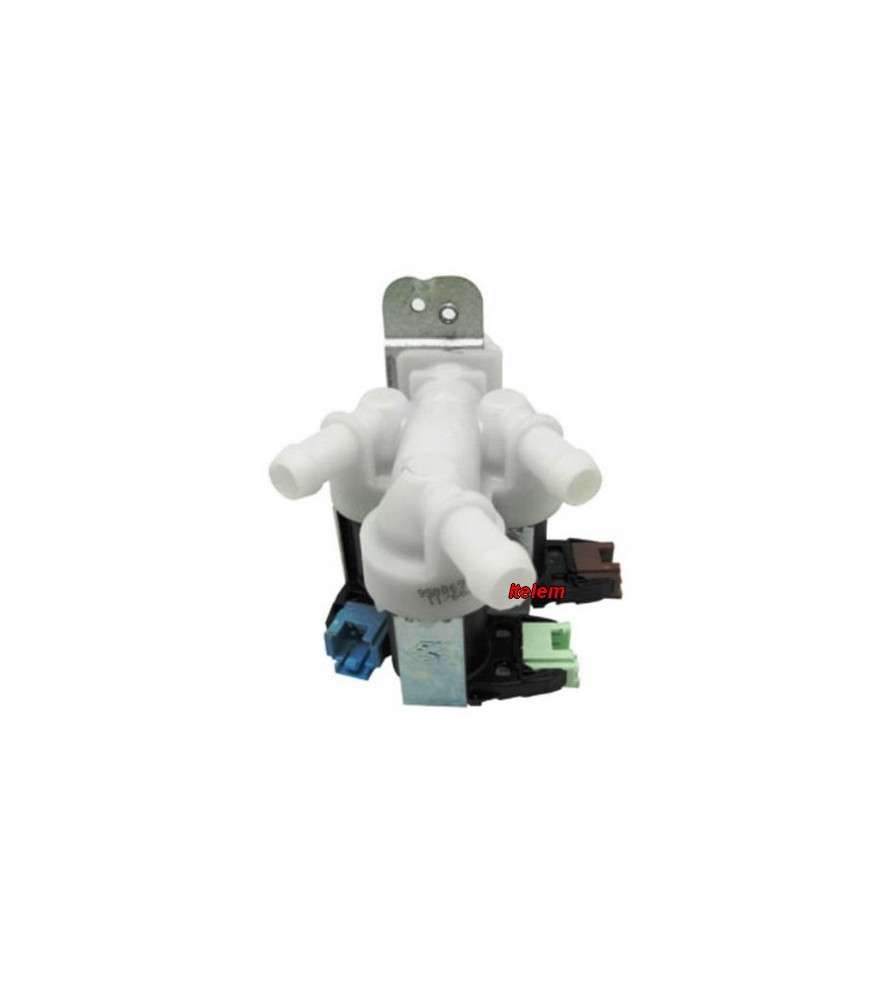

L'électrovanne 3 voies référence 52X3570 — également désignée L34C300I3 — est le robinet électrique d'entrée d'eau des lave-linge du groupe Fagor Brandt et de ses marques associées. C'est elle qui distribue l'eau du réseau vers les différents compartiments du bac à produits : lessive, prélavage et assouplissant. Chaque voie correspond à un circuit d'alimentation distinct commandé indépendamment par l'électronique de commande selon la phase du programme en cours. À plat, pas d'eau. Défaillante, la machine se remplit n'importe comment — ou pas du tout.

Elle se monte en entrée d'appareil, raccordée côté réseau par un raccord fileté 3/4" et côté machine par des durites souples vers le tiroir à lessive. Trois bobines électromagnétiques, chacune commandant une voie par ouverture du clapet correspondant. L'angle de montage est de 180°, ce qui conditionne son positionnement dans le caisson.

La pièce est d'origine constructeur Fagor Brandt.

Problèmes et pannes résolus par l'électrovanne 3 voies 52X3570

La machine ne se remplit plus du tout. C'est la panne franche : une bobine cramée ou un clapet bloqué en position fermée coupe l'alimentation en eau sur une voie ou sur l'ensemble. La machine attend, le programme reste bloqué sur le remplissage.

Remplissage continu ou débordement. Un clapet qui ne se referme plus — membrane perforée, corps de vanne encrassé, ressort fatigué — laisse l'eau passer même bobine hors tension. Le pressostat finit par couper, mais la machine peut déborder si le pressostat lui-même est défaillant en parallèle.

L'assouplissant ne part pas ou reste dans le bac. La troisième voie, à débit réduit, commande l'arrivée d'eau vers le compartiment assouplissant. Si cette voie est bouchée ou sa bobine hors service, l'assouplissant reste en place après le cycle.

Remplissage trop lent, programme qui s'allonge anormalement. Un filtre partiel ou une membrane partiellement obstruée réduit le débit sans couper le flux. La machine remplit, mais en prenant beaucoup plus de temps que normal, ce qui peut générer des erreurs d'aquastop ou des arrêts de cycle par temporisation.

Caractéristiques

• Référence d'origine constructeur : 52X3570
• Référence commerciale croisée : L34C300I3 / 52X35700
• Type : Électrovanne 3 voies 180°
• Tension d'alimentation : 230 V CA / 50 Hz
• Montage : Entrée réseau 3/4" — angle 180°
• Pièce : Origine constructeur Fagor Brandt
• Marques compatibles : Brandt, Fagor, Vedette, De Dietrich, Thomson, Sauter, Thermor, Sangiorgio, Gorenje, Proline, Baumatic, Nord Mende, Caple, CDA, PAB, Prima, Mertz

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, derrière la trappe de pompe de vidange ou au dos de l’appareil.

905010084 1FE-1017 905010083 1FE-1027 905113102 1FG-2612 905013121 3F-109 905013130 3F-111 905014781 3F-1610 905013149 3F-211 905013247 3F-3612IT 905474310 BA140 905473801 BTWM5 905690038 BWF171T 905690035 BWF172I 905690030 BWF172T 905690039 BWF174T 905470017 CI330IN 905470018 CI340IN 905580222 DLZ714B 905580204 DLZ714BU 905580231 DLZ714W 925110008 FE-1247E 925010017 FF-6000 825010012 FF-6013 /MO 825010013 FF-6013 /WR 905112871 FF-6014 925111139 FF-7012 905113166 FF-7014 FG-7214/A FG-7214 905112782 FU-6116IT 905113175 FWM714IT 905470048 KWI63113 905470009 LPR730 905470037 SGF113107 SGF1131071 SGF113107 905470039 SGF118127 SGF118127 SGF118127 925471865 SGF3169B 925471909 SGF3659B SGFA9127101 SGFA912710 905474187 SGFT105 905474196 SGFT106 905474178 SGFT85 SGFT851 SGFT85 905010031 URBANLF VLF16351 VLF1635 VLF5222 VLF5222 905330289 VLF6124 905330011 VLF6140 905330009 VLF7140 905690023 WBF1126K 925690842 WFA0515F 905690015 WFA0606FK 925690833 WFA0615F 925690815 WFA0676F 925690913 WFA0677E 925690824 WFA0835F 905690016 WFA0906FK 905690056 WFA1047E 925690897 WFA1077E WFA1077E1-F WFA1077E 925690039 WFA1117F

Autres modèles

905580035 DLZ614JE1 905580053 DLZ614JU1 DLZ614JU1 DLZ614JU1 DLZ714B1 DLZ714B DLZ714BU DLZ714BU DLZ714W1 DLZ714W 905112513 FF-109 905112522 FF-111 905112531 FF-111X 905113031 FF-306 905113040 FF-406 FF-50001 FF-5000 905113022 FF-5010 905112755 FF-510 FF-5111 FF-511 905112728 FF-522 FF-6000 FF-6000 905112906 FF-6012 FF-60131 FF-6013 FF-60141 FF-6014 905112540 FF-6212 905112915 FF-6213 905112924 FF-6213X 905112559 FF-6214 905112568 FF-6214X 905112737 FF-623 905112577 FF-6314 905112773 FF-633 FF-70121 FF-7012 FF-70131 FF-7013 FF-70141 FF-7014 FF-71141 FF-7114 FF-7121 FF-712 FF-72141 FF-7214 FF-7214X1 FF-7214X 905112835 FU-6126 905112844 FU-6126LX 905112853 FU-6146 905112791 FU- 6146IT 905112862 FU-6146X FU-6146X FU-6146X FWM714IT1 FWM714IT LPR7301 LPR730 MWM600IN MWM600IN 905473669 PFL-1010T 905473678 PFL1100L 905473687 PFL-1300L 905473874 PFL-3021TW 905473650 PWM1000FL 905473696 PWM1250FL SGF3159B1 SGF3159B SGF3169B1 SGF3169B SGF3179B1 SGF3179B SGF3859B1 SGF3859B SGF3869B1 SGF3869B SGF3879B1 SGF3879B 905474123 SGFA3115 905474141 SGFA3116 SGFA311791 SGFA31179 Itelem 905474105 SGFA375 905474114 SGFA395 905474132 SGFA396 SGFA9126 SGFA9126 SGFA91261 SGFA9126 SGFA912791 SGFA91279 905474169 SGFA9146 SGFT1051 SGFT105 SGFT106 SGFT106 VLF0615E1 VLF0615E VLF0815E1 VLF0815E VLF1006FK1 VLF1006FK VLF1015E1 VLF1015E 905330252 VLF5102 905330261 VLF5122 VLF606FK1 VLF606FK VLF61021 VLF6102 905330270 VLF6104 905330387 VLF6112 VLF6120 VLF6120 905330341 VLF6122 VLF6122 VLF6122 Itelem 905330350 VLF6142 905330369 VLF6142X 905330378 VLF6144 VLF70121 VLF7012 VLF71121 VLF7112 VLF7122F1 VLF7122 VLF7122B1 VLF7122B VLF7134B1 VLF7134B VLF71401 VLF7140 VLF71421 VLF7142 VLF71441 VLF7144 VLF7144B1 VLF7144B WFA0515E1 WFA0515E WFA0515F1 WFA0515F WFA0605FK WFA0605FK WFA0606FK1 WFA0606FK WFA0615F1 WFA0615F WFA0676E1 WFA0676E WFA0676F1 WFA0676F WFA0677E1 WFA0677E WFA0835E1 WFA0835E WFA0835F1 WFA0835F WFA0876E1 WFA0876E WFA0876F1 WFA0876F WFA0877A1 WFA0877A WFA0877E1 WFA0877E WFA0905FK WFA0905FK WFA1035E1 WFA1035E WFA1046F WFA1046F WFA1076A WFA1076A WFA1076E1 WFA1076E WFA1077A1 WFA1077A

Signes d'usure ou de défaillance

Le premier signe, c'est le bruit. Une électrovanne qui commence à fatiguer vibre anormalement à l'ouverture — un bourdonnement sourd là où il n'y avait rien avant. Ensuite le débit chute : le programme prend plus de temps que d'habitude, parfois sans code erreur explicite.

Viennent ensuite les pannes franches. Bobine ouverte : plus d'alimentation sur la voie concernée, mesure au multimètre infinie sur les bornes de la bobine (une bobine saine présente une résistance de quelques centaines d'ohms selon le constructeur). Bobine en court-circuit : fusible de ligne qui saute à chaque démarrage, voire déclenchement du différentiel.

La membrane encrassée ou calcifiée est plus sournoise. Le clapet s'ouvre mais ne ferme plus complètement. Résultat : un filet d'eau continu dans la cuve même programme terminé. À distinguer d'un joint de raccord qui fuit — là c'est une fuite externe, visible.

Conseils avant et après remplacement

Avant de commander, vérifier le filtre d'entrée d'eau. C'est un tamis métallique vissé dans l'entrée de l'électrovanne côté réseau. Un filtre bouché simule exactement un défaut d'alimentation en eau : la machine remplit trop lentement, ou ne remplit pas du tout. Nettoyage à l'eau claire, deux minutes, et souvent le problème est réglé sans changer quoi que ce soit.

Couper l'eau et l'alimentation électrique avant toute intervention. Placer une bassine sous le raccord réseau — même machine vidée, il reste toujours quelques décilitres dans la durite.

À la repose, ne pas serrer le raccord entrée eau à fond à la main. Un tour et demi sur le filetage de vanne suffit avec un joint neuf ou de l'Teflon. Trop serré, le corps plastique se fissure. Vérifier l'étanchéité sur les trois raccords de sortie — les colliers de durite vieillissent et peuvent ne plus assurer l'étanchéité après dépose.

Tester voie par voie si possible avant démontage complet : alimenter chaque bobine séparément en 230 V (avec les précautions qui s'imposent) pour confirmer laquelle est défaillante. Un clapet qui ne s'ouvre pas à l'alimentation de sa bobine, ou qui ne se referme pas à la coupure, confirme le diagnostic.

FAQ

Questions de compatibilité

La référence L34C300I3 est-elle la même pièce que la 52X3570 ?

Oui. L34C300I3 est la référence commerciale complémentaire de la même pièce, parfois imprimée sur l'emballage ou sur la fiche produit selon le revendeur. Les deux désignations correspondent à la même électrovanne 3 voies d'origine constructeur Fagor Brandt.

Comment savoir si c'est bien cette électrovanne qui équipe mon lave-linge ?

Relever le modèle exact inscrit sur la plaque signalétique — sur le tour de porte ou derrière la trappe de pompe selon les appareils — et le croiser avec la liste de compatibilité. En cas de doute, noter également la référence imprimée sur l'électrovanne en place : 52X3570 est gravé ou sérigraphié sur le corps de la vanne.

Mon lave-linge Vedette ou Thomson figure-t-il dans la compatibilité ?

Ces marques appartiennent ou ont appartenu au groupe Fagor Brandt. La 52X3570 couvre de nombreux modèles des deux marques. Vérifier le modèle précis dans la liste de compatibilité ou contacter le service pièces avec le numéro de série complet.

Questions de diagnostic et de remplacement

Comment tester une bobine d'électrovanne au multimètre ?

Débrancher l'appareil, déconnecter les fils de la bobine à tester. Régler le multimètre en mesure de résistance. Une bobine saine affiche une résistance de l'ordre de 3 000 à 5 000 ohms selon le modèle. Une mesure infinie indique un circuit ouvert — bobine hors service. Une mesure proche de zéro indique un court-circuit — même diagnostic.

Le lave-linge remplit en continu et déborde : est-ce forcément l'électrovanne ?

Pas toujours. Un clapet de vanne bloqué ouvert est la cause la plus fréquente, mais un pressostat défaillant — qui ne détecte plus le niveau d'eau — peut produire le même symptôme. Tester d'abord l'électrovanne hors tension : si le débit d'eau cesse immédiatement à la coupure, la vanne est saine et le pressostat ou son circuit de commande est en cause.

Peut-on remplacer une seule bobine plutôt que l'électrovanne complète ?

Sur certains modèles d'électrovannes, les bobines sont déclipsables et vendues séparément. Sur la 52X3570, vérifier avant commande si la bobine défaillante est disponible à l'unité. Si le corps de vanne présente des traces de calcaire incrustées ou une membrane détériorée, le remplacement complet reste préférable : une vanne reconduite avec une bobine neuve mais un clapet usé recommencera à fuir rapidement.
