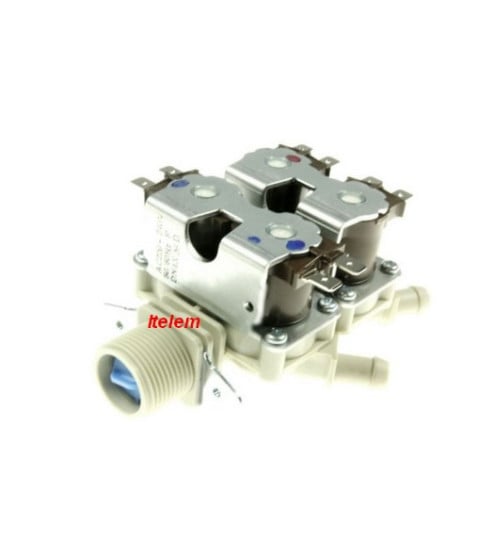

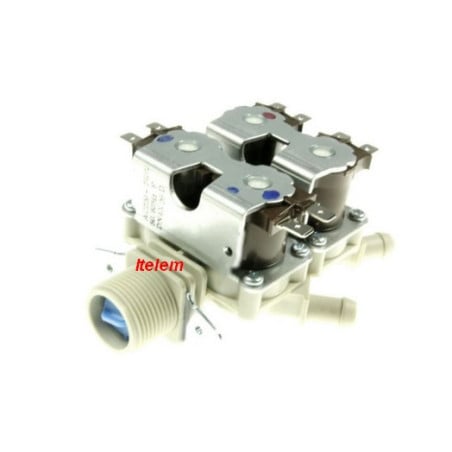

Électrovanne 4 voies lave-linge LG

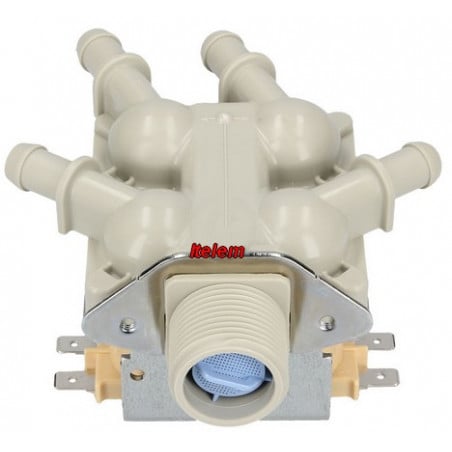

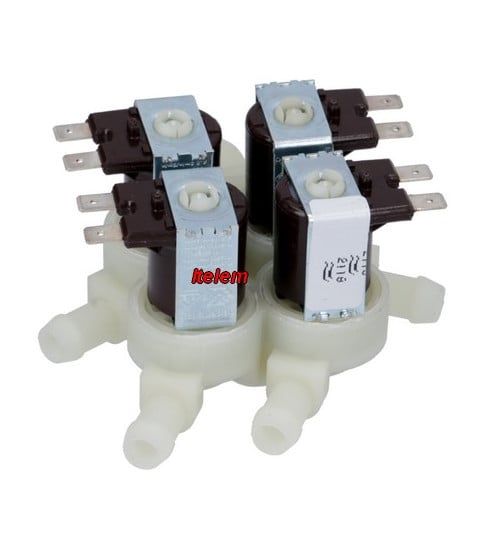

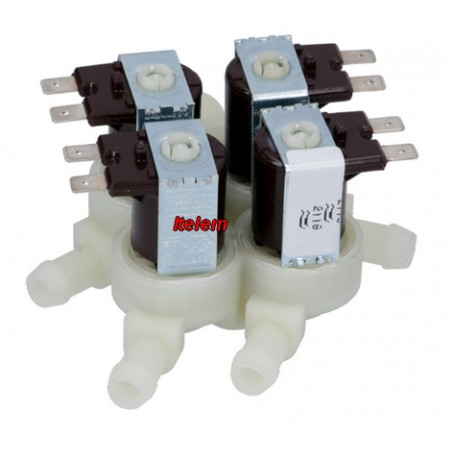

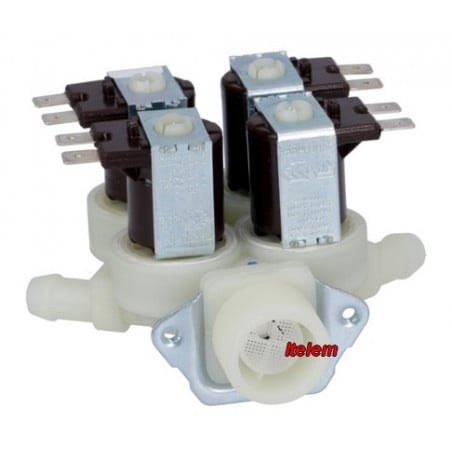

Électrovanne 4 voies 5221ER1002F, lave-linge LG

Le bloc électrovanne monté sur cette machine n'est pas une simple entrée d'eau froide/chaude classique. Il s'agit d'un bloc à quatre voies distinctes, chacune pilotée indépendamment par la carte électronique selon la phase du cycle. Chaque voie correspond à une bobine séparée avec sa propre résistance, mesurable individuellement au multimètre.

Pourquoi 4 voies et pas 2

Cette machine embarque des fonctionnalités qui dépassent le remplissage standard : lavage à la vapeur et fonction d'atomisation (brumisation d'eau pendant le cycle, technologie type "steam" LG). Chaque fonction a besoin de son propre point d'injection d'eau, avec un débit et un moment d'ouverture différents dans le programme. D'où la nécessité de séparer physiquement les circuits plutôt que de tout faire passer par une seule électrovanne.

Fonction de chaque voie

Voie 1 — STEAM (vapeur) Alimente le générateur ou circuit vapeur de la machine. Se déclenche sur les programmes intégrant un traitement vapeur (défroissage, désinfection, prélavage vapeur selon modèle). Repérage câblage : violet/noir-noir.

Voie 2 — PRE-WASH (prélavage) Alimente en eau froide le compartiment prélavage du tiroir à lessive, sur les programmes qui incluent cette phase. Repérage câblage : blanc/noir-noir, ou gris-noir selon la version de faisceau.

Voie 3 — NORMAL-WASH (lavage principal) C'est la voie de remplissage principale, celle qui alimente le lavage courant sur la majorité des programmes. Repérage câblage : gris/noir.

Voie 4 — ATOMIZING (atomisation) Alimente la fonction de brumisation d'eau en cours de cycle, utilisée notamment sur les phases anti-froissage ou de rafraîchissement du linge sans cycle complet. Repérage câblage : orange-noir, ou marron-noir selon la version.

Caractéristiques électriques du bloc

• Alimentation : 220/240V, 50/60Hz
• Résistance par bobine : 3,5 à 4,5 kΩ

Cette plage de résistance sert de référence directe pour le diagnostic : une bobine hors de cette fourchette, en circuit ouvert ou en court-circuit, désigne la voie en cause sans ambiguïté, sans avoir à déposer le bloc en entier pour tester chaque électrovanne séparément.

Une anomalie de remplissage sera affichée par un code panne IE.

Liste d'appareils concernés (Non exhaustive)

F14A82WHS, F14U1JBS2, F14U1JBSK2, F14U1TBS2, F14WM12GT, F1K2CSV2T, F1K2CSV2W, FH17KG, FH495BDSK2, FH4A8JDSK2, FH4F9BDSK2, FH4G1BCS2, FH4G1BCSK2, FH4G1JCS2, FH4G1JCSK2, FH4U1JBSK2, FH6F9BDS2
