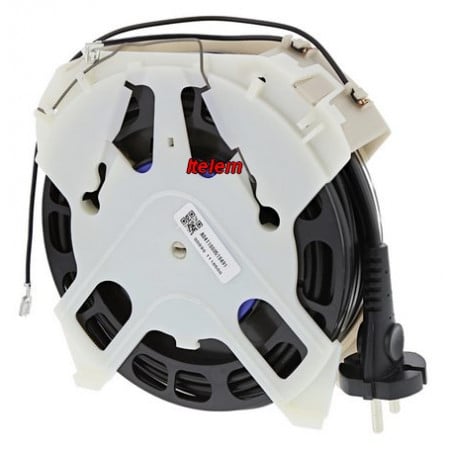

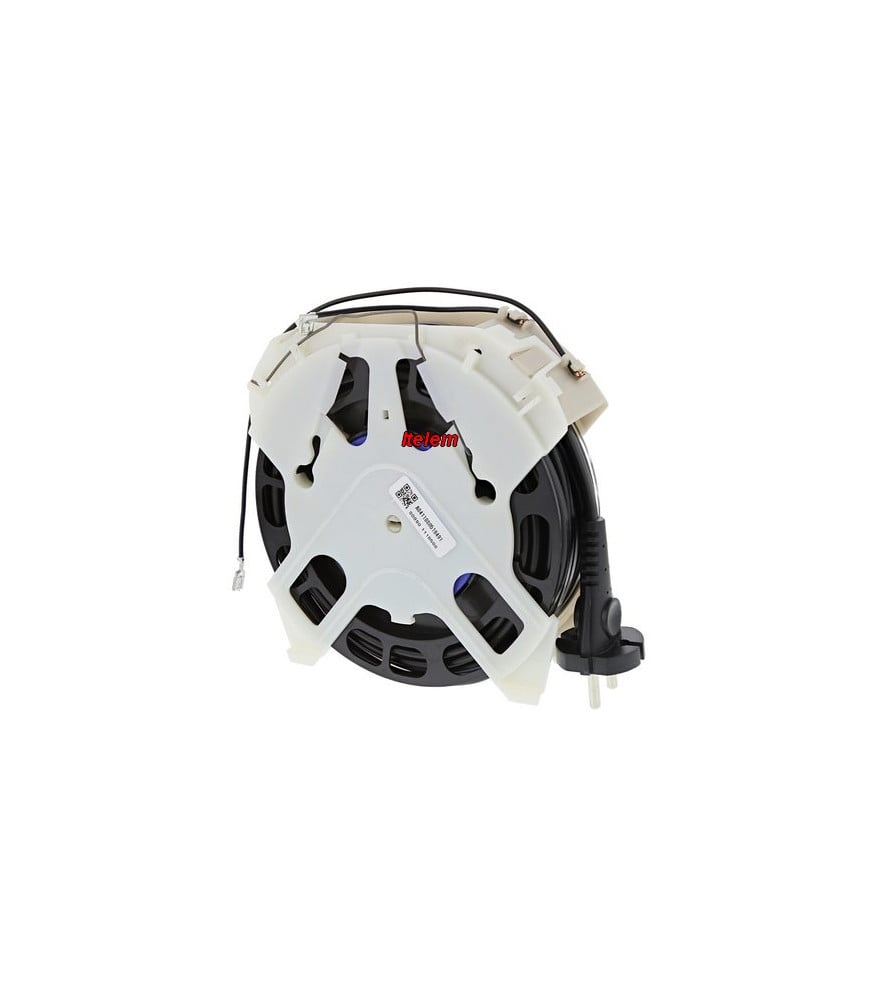

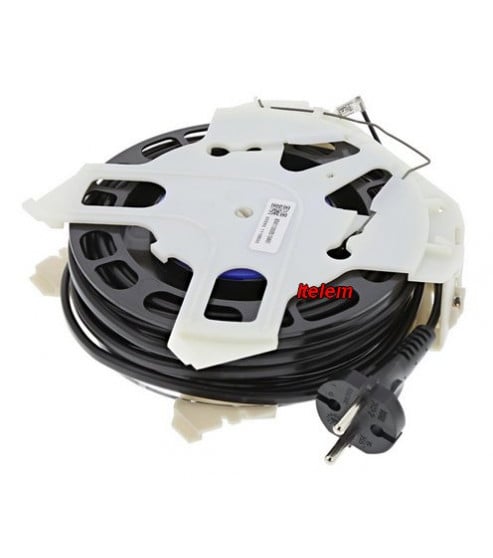

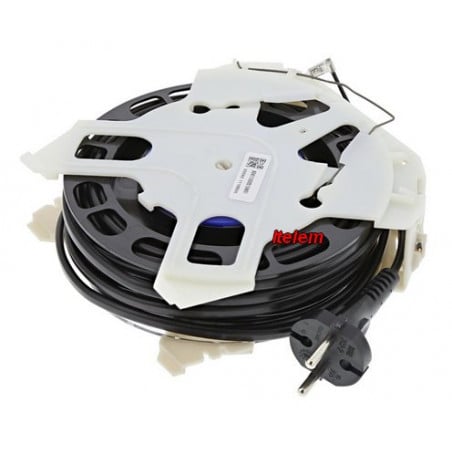

Enrouleur de câble aspirateur Tornado Electrolux AEG

Descriptif produit — Enrouleur de câble pour aspirateur Tornado, Electrolux et AEG

L'enrouleur de câble est le mécanisme d'enroulement automatique du cordon d'alimentation, intégré dans le corps de l'aspirateur. Son rôle : permettre de rentrer le câble d'une simple pression sur le bouton de rappel, sans avoir à l'enrouler à la main. Le ressort spiral interne accumule l'énergie lors du déploiement du câble et la restitue lors du rappel. Le courant transite par des contacts glissants — bagues et balais — qui assurent la continuité électrique quelle que soit la position du tambour.

Quand l'enrouleur cède, c'est rarement le câble lui-même qui est en cause. C'est le mécanisme d'enroulement, les contacts glissants ou le ressort de rappel. La pièce est montée en sous-ensemble compact, directement remplaçable sans démontage majeur de la carcasse.

Cette référence couvre un large parc d'aspirateurs traîneaux sous les marques Tornado, Electrolux et AEG. Le remplacement restitue le confort d'usage d'origine et supprime le risque électrique lié à un cordon coincé ou à des contacts défaillants.

Problèmes et pannes résolus par le remplacement de l'enrouleur de câble aspirateur

Le câble qui revient à moitié, ou pas du tout, est le symptôme le plus courant. Le ressort de rappel est fatigué ou rompu — l'enroulement n'a plus la force nécessaire pour ramener le cordon en totalité. L'aspirateur peut aussi tomber en panne de façon intermittente, sans raison apparente : le moteur s'arrête, repart, s'arrête encore. Ce comportement typique trahit des contacts glissants oxydés ou usés, qui coupent l'alimentation par intermittence lors de la rotation du tambour. Dans les cas les plus avancés, le cordon reste bloqué en extension ou se déroule en désordre sans pouvoir être retenu.

Certains utilisateurs signalent également des micro-coupures en cours d'aspiration, voire des étincelles visibles au niveau du logement de l'enrouleur : signe que les balais sont hors service et que la sécurité électrique n'est plus assurée. À ce stade, l'aspirateur ne doit plus être utilisé avant remplacement de la pièce.

Phénomène courant également la rupture d'un fil dans le cordon, rupture liée à la torsion du câble au fil des enroulement et déroulement successifs.

Caractéristiques

• Références principales : 140041108055, 140041108030, 140041108337, 140041108386, 140041108402, 140041108410, 140041108535, 140041108543, 140041108659
• Références complémentaires : 140017670807, 140025791637, 140025791967, 140025791975, 140045827015, 140045827049, 140045827155
• Marques compatibles : Tornado, Electrolux, AEG
• Type d'appareil : Aspirateur traîneau
• Type de pièce : Enrouleur de câble d'alimentation (sous-ensemble mécanique et électrique)
• Composants intégrés : Ressort de rappel spiral, tambour, contacts glissants (bagues + balais)
• Montage : Pièce d'origine constructeur, remplacement direct

Signes d'usure ou de défaillance de l'enrouleur de câble aspirateur

Le signal le plus précoce est un rappel câble mou, sans résistance, qui s'arrête avant que le cordon soit complètement rentré. Le ressort commence à perdre sa tension, parfois progressivement sur plusieurs mois. Ensuite viennent les coupures moteur aléatoires — à froid ou à chaud, sans lien avec la durée d'utilisation. Les contacts glissants s'oxydent, surtout dans les environnements humides ou poussiéreux.

Un câble qui revient par à-coups, ou qui bloque en cours de rappel, indique un tambour endommagé mécaniquement ou un ressort partiellement rompu. Si le cordon présente des traces de chaleur, une gaine cloquée ou des fils apparents à proximité du point de sortie de l'enrouleur, la pièce est hors service. Ne plus utiliser l'appareil dans cet état.

Plus d'alimentation électrique et donc plus de démarrage de l'aspirateur, symptôme d'un fil coupé dans le câble.

Conseils avant et après remplacement de l'enrouleur de câble

Avant de commander, vérifie que le cordon lui-même n'est pas sectionné à l'extérieur — une rupture en bout de câble se règle différemment. Si le câble est intact mais le rappel mort, l'enrouleur est bien en cause.

Débrancher l'aspirateur avant toute intervention. L'accès à l'enrouleur nécessite généralement de déposer le capot inférieur ou le carter arrière selon le modèle — une opération à la portée d'un bricoleur équipé d'un tournevis Torx ou Pozidriv. Repérer le sens de connexion des fils avant de déposer l'ancienne pièce : prendre une photo suffit.

Après remplacement, déployer le câble sur toute sa longueur plusieurs fois pour vérifier la tension du rappel et la continuité électrique. Un bon enrouleur rappelle le câble sans à-coup sur la totalité de la course.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sous l’appareil.
-Code usine (Commençant par 90), suivi de la référence commerciale de l'appareil.

ZSPGREEN 90027434000 - SP1GREEN 90027434100 - ASP7130 90027435900 - APF6110 90027435100 - APF6111 90027438000 - APF6120 90027436200 - APF6130 90027435200 - APF6150 90027435500 - APF6160 90027438200 - PF1ALLFLR 90027432300 - PF1ANIMAL 90027432800 - PF1CLASSIC 90027431400 - PF1PARKETT 90027431700 - PF1SPEEDY 90027432500 - PF1TURBO 90027437900 - ZPFANIMAL 90027432700 - ZPFCLASSIC 90027431300 - ZPFPARKETT 90027431600 - ASP7120 90027435800 - VX6-2-RR 90025838900 - VX6-2-RR VACUUM CLEA 90040100800 - VX7-1-WR-P 90094041200 - VX7-2-CR-A 90094044100 - VX7-2-DB 90025841800 - VX7-2-DB 90094043900 - ZPF2320TP 90027436700 - ESP72DB 90025838100 - ESP72DB 90094046200 - ESP72DB 90094046201 - ESP72RR 90094047700 - ESP72RR4A 90094048600 - ESP73BD4A 90094048700 - ESP73EB4A 90025843000 - ESP73EB4A 90094048800 - ESP73IW 90025842600 - ESP73IW 90094047200 - ESP73RR 90025842400 - ESP73RR 90094046400 - ESP73RR 90094046401 - ESP73RRT 90094047400 - ESP74BD 90025842900 - ESP74BD 90094047600 - ESP74DB 90025837900 - ESP74DB 90040100100 - ESP74IW 90025841600 - ESP74IW 90040101400 - ESP74IW 90094049500 - ESP74RR 90040100200 - ESP754BD 90025841000 - ESP754BD 90040100400 - ESP754IW 90025841300 - ESP754IW 90040100900 - ESP754IW 90040100901 - ESP75BD 90094047000 - ESP75CB 90025842800 - ESP75CB 90094047500 - ESP75IW4A 90025843100 - ESP75IW4A 90094048900 - ESP7ANIMAL 90094046800 - ESP7W360 90025838200 - ESP7W360 90094047100 - VX7-1-BO-A Itelem 90094041500 - VX7-1-DB 90094041000 - VX7-1-SW-A 90094041400 - VX7-1-WR-P 90094041100 - VX7-1-WR-P 90094041900 - VX7-2-ANIM 90025860100 - VX7-2-CR-A 90025842100 - VX7-2-CR-A 90094044500 - VX7-2-CRAK 90025842200 - VX7-2-CRAK 90094044600 - VX7-2-DB 90025841700 - VX7-2-DB 90094043800 - VX7-2-DOG 90025860200 - VX7-2-EB-C 90025843300 - VX7-2-EB-C 90094049800 - VX7-2-EB-L 90025841400 - VX7-2-EB-L 90040101200 - VX7-2-EB-P 90025841900 - VX7-2-EB-P 90094044200 - VX7-2-IW-P 90094044000 - VX7-2-IW-S 90025841200 - VX7-2-IW-S 90040100700 - VX7-2-PARK 90025860300 - VX7-1-OKO 90094041300 - VX7-1-TOY 90094041700 - VX7-1-OKO 90094042000 - ZSPGRN-TOY 90094041800 - EPF61IW 90025837700 - EPF61IW 90094049400 - EPF61RR 90025837400 - EPF61RR 90094044700 - EPF61RRT 90094045900 - EPF62IS 90025837500 - EPF62IS 90094044900 - EPF62IS 90094044901 - EPF62IST 90094046000 - EPF63DB 90025840600 - EPF63DB 90094046100 - EPF63EB 90025840100 - EPF63EB 90094045200 - EPF63EB-S 90025837800 - EPF63EB-S 90094049600 - EPF65BR 90025837600 - EPF65BR 90094045400 - EPF65BR 90094045401 - EPF6ANIMAL 90025840300 - EPF6ANIMAL 90094045600 - EPF6ANIMAL 90094045601 - EPF6TURBO 90025840500 - EPF6TURBO 90094045800 - TOPF61IS 90094048200 - TOPF61IW 90094048100 - TOPF61RR 90025840700 - TOPF61RR 90094048000 - TOPF62DB 90094048500 - TOPF65BR 90094048300 - TOPF65EB 90025840800 - TOPF65EB 90094048400 - VX6-1-CB-P 90094040200 - VX6-1-DB 90025839100 - VX6-1-DB 90040101100 - VX6-1-EB-E 90094042800 - VX6-1-EB-P 90094040500 - VX6-1-FFP 90094042700 - VX6-1-IW-5 90094040700 - VX6-1-IW-A 90094040800 - VX6-1-LR 90094040100 - VX6-1-SK-P 90094040600 - VX6-2-ANIM 90025859800 - VX6-2-CB-P 90025839400 - VX6-2-CB-P 90094043100 - VX6-2-CR 90025859900 - VX6-2-CR-A 90025839800 - VX6-2-CR-A 90094043600 - VX6-2-EB-B 90025840900 - VX6-2-EB-B VACUUM CL 90094049700 - VX6-2-EB-C 90025839000 - VX6-2-EB-C 90040101000 - VX6-2-FFP 90094043700 - VX6-2-IS-P 90025839600 - VX6-2-IS-P 90094043300 - VX6-2-IW-5 90025839300 - VX6-2-IW-5 90094043000 - VX6-2-PARK 90025860000 - VX6-2-RR 90025839200 - VX6-2-RR 90094042900 - ZPFPARKDB 90094041600 - VX6-1-OKO 90094040400 - EPF6GREEN 90025839900 - EPF6GREEN 90094045000 - VX6-2-ECO 90025839700 - VX6-2-ECO 90094043500 - VX6-2-OKO 90094043400 - VX6-2-OKOX 90025838800 - VX6-2-OKOX 90040100600 - ESP74GREEN 90025838000 - ESP74GREEN 90040100300 - ESP74GREEN 90040100301 - ESP7GREEN 90094046600 - VX7-2-ECO 90025842000 - VX7-2-ECO 90094044400 - VX7-2-OKO 90094044300 - VX7-2-OKOX 90025841100 - VX7-2-OKOX 90040100500 - ZSPPARKETT 90027433700 - ZSPPARKETR 90027439300 - ZPFALLFLR 90027432200 - ZPFPARKDB 90027438300 - ZPFCLASSTR 90027439100 - ZPFPARKETR 90027439200 - ZPF2320TP 90027436600

FAQ

Questions sur la compatibilité et les références de l'enrouleur de câble Tornado Electrolux AEG

Mon aspirateur Tornado n'a pas exactement la même référence — est-ce que cette pièce est compatible ?

Les références listées couvrent plusieurs générations d'aspirateurs traîneaux Tornado, Electrolux et AEG produits sur une longue période. Si la référence de ton appareil ne figure pas dans la liste, se rapprocher du numéro de modèle complet (code usine, plaque signalétique) pour confirmer la compatibilité. Les références croisées entre ces trois marques sont fréquentes car elles partagent le même groupe industriel.

Quelle est la différence entre les différentes références de cet enrouleur ?

Les variantes correspondent à des sous-séries ou des révisions de production, avec des adaptations mineures de connectique ou de fixation selon les millésimes. La fonction et les dimensions restent identiques. En cas de doute sur la référence exacte, la plaque signalétique de l'aspirateur fait foi.

Questions sur le diagnostic et le remplacement de l'enrouleur de câble

Mon aspirateur s'éteint seul pendant l'aspiration — est-ce forcément l'enrouleur ?

Pas forcément, mais c'est une piste sérieuse si la coupure est aléatoire et disparaît quand tu maintiens le câble dans une position particulière. Dans ce cas précis, le contact glissant interne est très souvent en cause. Un thermostat de protection déclenché par surchauffe moteur donne lui aussi des coupures, mais elles sont alors régulières et surviennent après une durée d'utilisation prévisible.

Le rappel câble est mou mais l'aspirateur fonctionne — dois-je remplacer l'enrouleur maintenant ?

Un ressort de rappel fatigué finit toujours par lâcher complètement. L'enrouleur ne se répare pas — le ressort interne n'est pas disponible séparément. Tant que le câble rentre encore partiellement, l'appareil fonctionne, mais le cordon qui traîne au sol est un risque de chute. Le remplacement est préventif autant que curatif.

Est-ce que je peux remplacer cet enrouleur moi-même ?

Oui, pour qui est à l'aise avec un tournevis et sait débrancher un connecteur. L'opération ne nécessite pas de matériel spécifique sur la plupart des modèles concernés. Quelques vis de capot, deux connecteurs à dégager, et la pièce est en place. Toujours déposer la fiche secteur avant d'ouvrir l'appareil.
