Kit injecteurs butane plaque de cuisson Whirlpool

Kit injecteurs gaz butane pour plaque de cuisson Whirlpool — conversion et adaptation

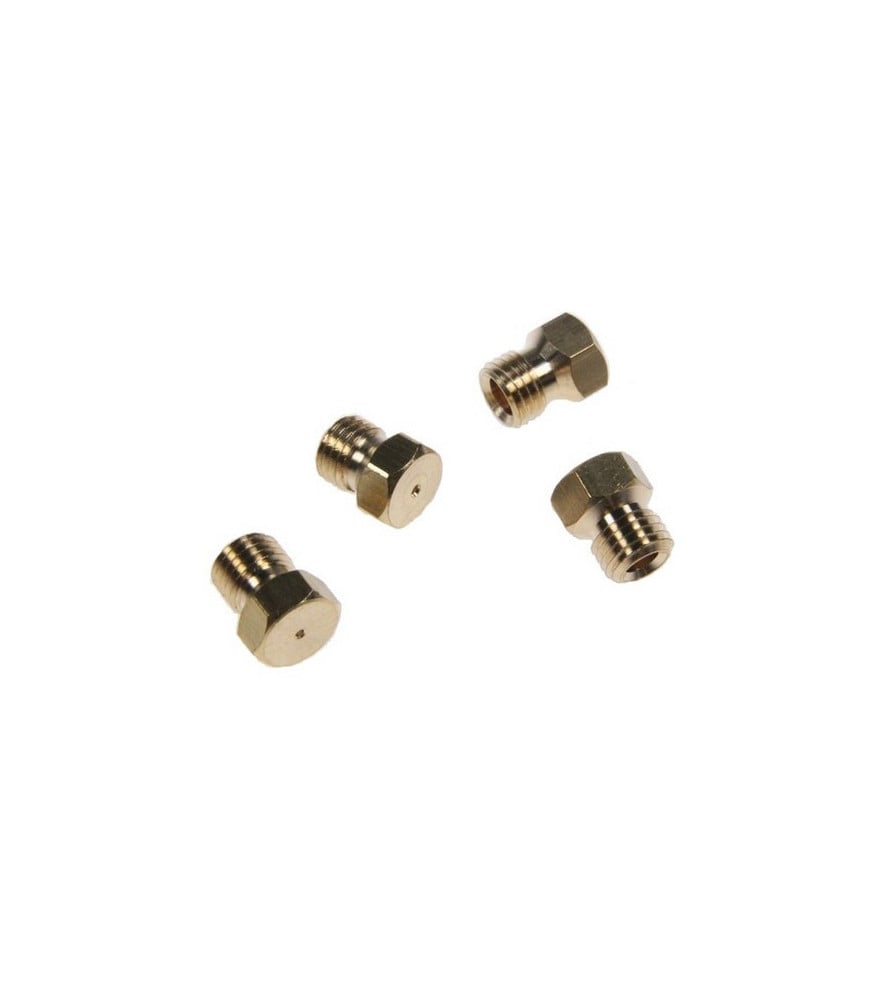

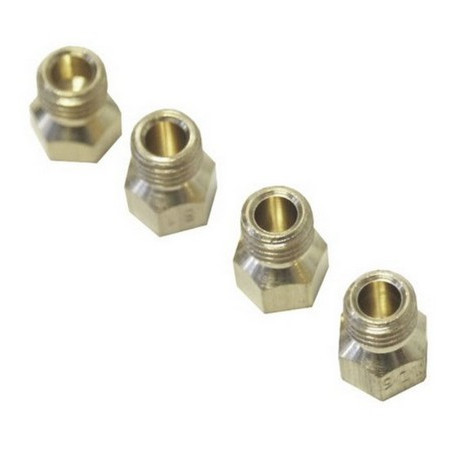

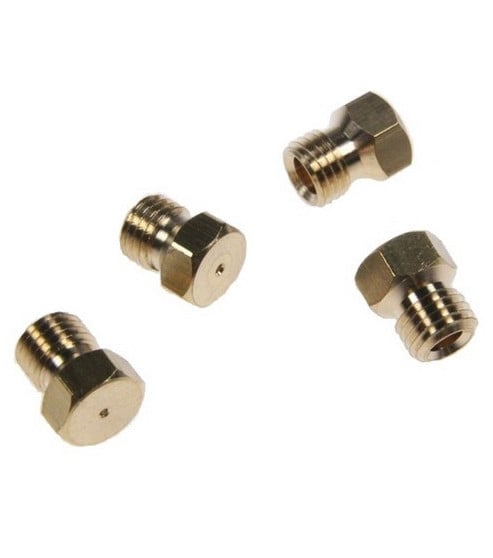

Ce kit regroupe l'ensemble des injecteurs calibrés nécessaires à la conversion d'une plaque de cuisson gaz Whirlpool du gaz naturel vers le butane. Chaque injecteur est une bague percée d'un orifice calibré, vissée sous la tête de brûleur, qui régule le débit de gaz en fonction de la puissance du foyer et du type de gaz utilisé. Le remplacement du jeu d'injecteurs d'origine (calibrés gaz naturel) par ce kit butane est indispensable pour assurer une combustion correcte, stable et sécurisée lors d'un passage à une alimentation en bouteille.

L'opération est accessible avec un minimum de matériel : retrait des grilles et chapeaux de brûleurs, dévissage des injecteurs en place à l'aide de la clé fournie ou d'une clé plate adaptée, pose des nouveaux injecteurs dans l'ordre prévu par la notice, puis réglage du ralenti de chaque foyer via la vis de débit située sous la manette des robinets. Nous proposons un tutoriel pour l'échange des injecteurs et les réglages afférents.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale de la plaque de cuisson.

857140729021 AKM407/MR 857140729022 AKM407/MR 857140729000 AKM407/NB 857140729001 AKM407/NB 857140729002 AKM407/NB 857140729011 AKM407/WH 857140729012 AKM407/WH 857140729020 AKM407MR 857140729010 AKM407WH

Pannes et dysfonctionnements corrigés par le remplacement des injecteurs

• Flamme molle, jaune ou instable sur un ou plusieurs foyers après changement de gaz
• Extinction fréquente des brûleurs en position ralenti
• Mauvaise combustion : flamme qui ronfle, brûleur qui siffle ou claquements répétés
• Démarrage difficile ou retardé des foyers après allumage
• Odeur de gaz persistante liée à un débit inadapté au type de gaz utilisé

Caractéristiques

• Référence constructeur : 481231038459
• Type de pièce : Kit d'injecteurs gaz butane (sachet complet)
• Marque : Whirlpool
• Type de gaz : Butane (G30) — 29 mbar
• Usage : Plaque de cuisson gaz et table gaz encastrable
• Contenu : Jeu complet d'injecteurs pour l'ensemble des foyers de la plaque
• Matériau : Laiton calibré
• Compatibilité : Voir liste des modèles concernés — information à relever sur la plaque signalétique située sous l'appareil (code usine commençant par 85, suivi de la référence commerciale)
• Pièce d'origine constructeur : Oui

Signes d'usure ou de défaillance des injecteurs

Un injecteur défaillant ou inadapté se manifeste rarement par une casse visible. Les signes d'alerte sont avant tout fonctionnels : flamme qui tire au jaune-orangé sur un ou plusieurs foyers, combustion irrégulière selon la position de la manette, extinction systématique au ralenti malgré plusieurs tentatives de réglage de la vis de débit, ou foyer qui ne monte plus en puissance normalement. Un encrassement partiel de l'orifice calibré, même léger, peut provoquer une chute de débit significative sans que l'injecteur soit physiquement abîmé.

Dans tous les cas, après un changement de type de gaz (passage du gaz naturel au butane ou inversement), le remplacement du jeu d'injecteurs est systématique — ce n'est pas une opération conditionnelle.

Conseils avant et après remplacement des injecteurs butane

Avant d'intervenir, fermez la vanne d'arrivée de gaz et vérifiez que tous les foyers sont éteints et refroidis. Retirez les grilles, chapeaux et couronnes de brûleurs dans l'ordre pour ne pas mélanger les pièces. Dévissez chaque injecteur avec précaution pour ne pas rayer le pas de vis de la tulipe. Installez les nouveaux injecteurs en respectant la correspondance foyer/calibre indiquée dans la notice : chaque foyer a un diamètre d'injecteur spécifique lié à sa puissance. Ne serrez pas à outrance — le laiton est un matériau tendre. Après remontage, procédez au réglage du ralenti de chaque brûleur via la vis de débit accessible sous la manette. Une flamme stable, régulière et bleue en position minimum confirme que le réglage est correct.

FAQ

Identification et compatibilité de ce kit injecteurs Whirlpool

Comment savoir si ce kit injecteurs est compatible avec ma plaque de cuisson Whirlpool ?

Relevez le code usine inscrit sur la plaque signalétique collée sous votre appareil. Il commence par 85 et est suivi de la référence commerciale de la plaque. Comparez ce code avec la liste de compatibilité associée à la référence 481231038459. En cas de doute, transmettez ce code à votre revendeur avant de commander.

Quelle est la différence entre un injecteur gaz naturel et un injecteur butane sur une plaque Whirlpool ?

L'injecteur butane a un diamètre d'orifice plus petit que l'injecteur gaz naturel, à puissance de foyer équivalente. Le butane étant un gaz plus riche en énergie, un débit moindre suffit pour atteindre la même puissance de chauffe. Un injecteur gaz naturel utilisé avec du butane produit une flamme excessive et dangereuse ; l'inverse donne une flamme insuffisante.

Ce kit contient-il tous les injecteurs nécessaires pour la conversion complète de ma plaque ?

Oui, ce kit est un jeu complet incluant les injecteurs calibrés pour chacun des foyers de la plaque concernée. Il est conçu pour permettre une conversion intégrale en une seule opération, sans achat supplémentaire.

Remplacement et réglage des injecteurs plaque gaz

Faut-il un technicien pour remplacer les injecteurs butane sur une plaque Whirlpool ?

L'opération est décrite dans la notice d'utilisation de l'appareil et reste à la portée d'un utilisateur soigneux. Elle ne nécessite pas d'outillage spécifique au-delà d'une clé plate ou de la clé fournie dans le kit. Toutefois, si vous n'êtes pas à l'aise avec la manipulation d'éléments gaz, il est préférable de confier l'intervention à un technicien qualifié.

Après remplacement des injecteurs, ma plaque Whirlpool s'éteint au ralenti — que faire ?

Une extinction au ralenti après changement d'injecteurs indique que le réglage de la vis de débit n'a pas encore été effectué ou qu'il est insuffisant. Localisez la vis de débit de chaque robinet (accessible sous la manette) et ajustez-la progressivement jusqu'à obtenir une flamme stable en position minimum. Consultez la notice pour la procédure exacte propre à votre modèle.

Dois-je également changer le détendeur lors d'une conversion au butane ?

Le détendeur est un composant du circuit d'alimentation en gaz, distinct des injecteurs. Il est adapté au type de gaz utilisé et à la pression de distribution. Si vous n'avez pas encore de détendeur butane sur votre installation, il doit être posé en sortie de bouteille avant la mise en service. Ce kit ne contient pas de détendeur — vérifiez votre installation avant d'allumer les foyers.
