Kit micro-interrupteur universel

Descriptif produit — Kit micro-interrupteur universel avec leviers pour électroménager et matériel CHR

Le micro-interrupteur — aussi appelé micro-switch ou micro-contact — est un interrupteur électromécanique à action rapide qui commute un circuit électrique sous l'effet d'une très faible force appliquée sur son levier d'actionnement. Le basculement est instantané et identique dans les deux sens : c'est ce mécanisme à came interne qui lui donne son nom de micro-switch. Dans les appareils électroménagers et le matériel CHR, il assure des fonctions de détection de position, de fin de course, de présence d'eau ou de contrôle de sécurité — porte fermée, niveau atteint, capot en place.

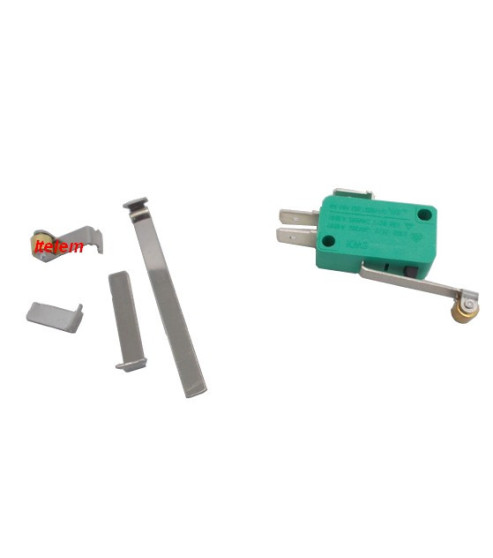

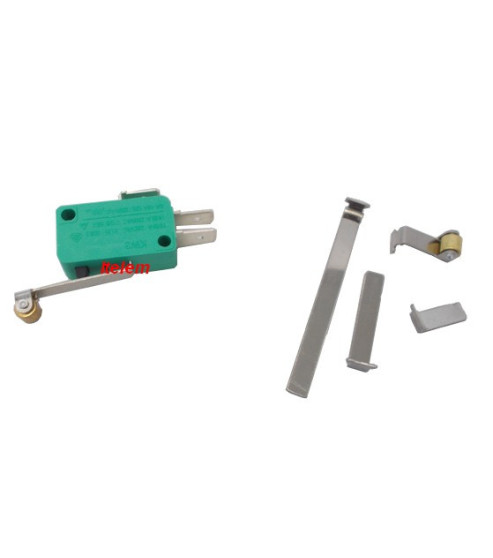

Ce kit universel se distingue par son contenu : cinq leviers interchangeables de géométries et longueurs différentes, permettant d'adapter le micro-interrupteur à la quasi-totalité des architectures mécaniques rencontrées sur le terrain. Un seul kit remplace les variantes spécifiques à chaque marque ou modèle. La tête du micro-switch est commune ; seul le levier change selon la course d'actionnement requise.

Références croisées constructeurs : 483286009539, 069484, 8070027.

Problèmes et pannes résolus par le remplacement du micro-interrupteur universel

Un micro-switch défaillant peut provoquer des pannes trompeuses, souvent diagnostiquées à tort sur d'autres composants. La machine à glaçons qui ne produit plus, le lave-vaisselle qui reste bloqué en début de cycle, la machine essoreuse qui ne démarre pas, la friteuse dont la chauffe ne s'enclenche pas — dans tous ces cas, un micro-switch mort ou collé est une cause fréquente à éliminer en priorité.

Sur un lave-verres ou un lave-batterie, le micro-switch de détection de capot ou de porte conditionne toute la mise en route. S'il ne ferme plus correctement — contact usé, levier déformé, came de basculement encrassée — l'appareil reste inerte sans afficher de panne franche. Sur une repasseuse ou une machine à café, c'est souvent le micro-switch de fin de course ou de niveau d'eau qui lâche en premier, provoquant des arrêts intempestifs ou une absence de chauffe.

Caractéristiques

• Référence : FRA330245P
• Références croisées : 483286009539, 069484, 8070027
• Type de pièce : Kit micro-interrupteur universel avec leviers adaptables
• Contenu du kit :
  • 1 levier de 75 mm
  • 1 levier de 27 mm
  • 1 levier de 15 mm
  • 1 levier de 15 mm avec roulette
  • 1 levier de 27 mm avec roulette
• Type : Adaptable multimarque, réglable à longueur
• Applications : Machine à glaçons, lave-verres, lave-vaisselle, machine essoreuse, lave-batterie, lave-linge, repasseuse, friteuse, machine à café

Signes d'usure ou de défaillance du micro-switch électroménager

Le micro-switch ne prévient pas. Il fonctionne, puis il ne fonctionne plus — ou il reste collé en position fermée, ce qui est parfois plus difficile à détecter. Un appareil qui démarre sans que le capot soit correctement fermé, ou au contraire qui refuse de démarrer malgré une position correcte de tous les organes mécaniques, pointe vers un micro-switch collé ou mort.

Au multimètre, le contrôle est rapide : en position repos, le contact normalement ouvert doit présenter une résistance infinie ; actionnement du levier, il doit chuter à zéro. Un contact qui ne commute pas franchement, qui présente une résistance résiduelle ou qui claque sans continuité fiable est à remplacer. Visuellement, un levier plié, une roulette absente ou un boîtier fissuré suffisent à conclure.

Conseils avant et après remplacement du micro-switch

Identifier la longueur de levier en place avant démontage. Mesurer la course d'actionnement disponible dans le mécanisme : c'est ce paramètre qui détermine le levier à monter parmi les cinq fournis. Un levier trop court ne sera pas actionné ; trop long, il sera en contrainte permanente et fatigera rapidement.

Couper l'alimentation électrique avant toute intervention. Le micro-switch est généralement fixé par deux vis et câblé sur deux ou trois bornes — noter le câblage d'origine ou photographier avant dépose. Sur les appareils où le micro-switch est encapsulé dans un sous-ensemble plastique, vérifier qu'il n'est pas clipsé sur un support orientable : l'orientation conditionne la course effective du levier.

Après montage, tester le fonctionnement à vide avant de refermer l'appareil : actionner manuellement le levier et vérifier la continuité au multimètre, puis tester en condition réelle sur un cycle court.

Tordre le levier est également possible pour améliorer le positionnement de la détection le cas échéant.

Liste d’appareils concernés (Non exhaustive)

ANGELO PO : KD40EPSD, KD40LEPS, KD40LSPS, KD40LUX, KD40LUXE, KD60, KD60E, KD60EAT, KD60M, KD60MA, KD60ME, KD60MPS, KD60MPSA, KD60PS, KD60PSD, KD6EATSD, KD85, KD85A, KD85E, KD85EA, KD85EAT, KD85EATS, KD85EPS, KD85EPSA, KD85PS, KD85PSA, LP70

CEADO : B1, B98, B98-2, B98R, B107, B203, B209, B210, CL99A, CL100, CL190, ES500, ES500 CU, ES700, ES700 CU, G30, G30 USA, G110, S15, S98, SA3, SL98, SL98 USA, V90, V90 CU, V100, X1, X1 CU, X3, X3 USA, XB98, XB98 USA, XB403, XB409, XB409 USA

DESCO : DS50TS

DIHR : 1R (DERBY), 1U (DERBY), 6R (LINEAR), 6U (LINEAR), 7R (GASTRO450), 7U (GASTRO450), 20ELK (ELECTRON1000), 20U (GS100), 29ELK (ELECTRON500), 29P (TEKNO6), 29R (TEKNO6), 29S (GASTRO500), 29S (GASTRO750S), 32ELK (ELECTRON400), 32ELKC (ELECTRON400 ACQUA PULITA), 32P (TEKNO4), 32R (TEKNO4), 38R (G600), 38U (G600), 83ELK (ELECTRON600), 87 (TX1500), 106EK (PREMIUM40), 106EU (OPTIMA400), 107EU (OPTIMA500), 108EU (OPTIMA500 CUTLERY), 122EU (ELECTRON600), 123ES5U (LP1S5), 123ES5U (LP1S5 PLUS), 123EU (ELECTRON1000 PLUS), 124EU (ELECTRON500), 124PU (ELECTRON500), 125EU (ELECTRON400), 291P (TEKNO6 ACQUA PULITA), 295U (GASTRO500 PLUS), 297R (GASTRO750 PLUS), 297U (GASTRO750 PLUS), 321P (TEKNO4 ACQUA PULITA), ELECTRON500 CLEAN, GASTRO750, GASTRO900, LINEARCF, LINEARLS, STARCF, STARLS, 4R (STAR), 4U (STAR)

FIMAR : AGRL, TFA3P, TRG, TRGM

FRYMASTER : H14, H17, H22, MJ35

GAGGIA : BABY

KROMO : K40LUX, K60, K70, K80

MEIKO : DV80.2, DV80T, DV120.2, DV120T, DV125.2, DV160, DV200.2, DV270.2, DV270B, ECOSTAR530F-M, ECOSTAR530F-M-FA, ECOSTAR545D, ECOSTAR545D-M-FA, FV20N, FV28GIO, FV40.2G, FV40.2M, FV60.2, FV130.2, FV130B, FV250.2, FV250B, TOPLINE 10, TOPLINE 20, TOPLINE 30, TOPLINE 40, TOPLINE 40E

NAYATI : NEF 18 ER

PRIMUS : F6, F7, F10, F16, F22, FS6, FS7, FS10, FS13, FS16, FS22, FS22PRO, FS23, FS23PRO, I33, R16, R22, RS6, RS7, RS10, RS13, RS16, RS18, RS22, RS27, RS35, T9, T9HP, T11, T11HP, T13, T13-13, T13HP, T14, T16, T16HP, T24, T35, TAMS13, X22, XS22

SCOTSMAN : MV18, MV21, MV25, MV32

SIMAG : SV185, SV210, SV265, SV310

SIRMAN : C4 CE, C4 VT CE, C4 VV CE, C6 VT CE, C6 VV CE, C9 VV CE

UNIVERBAR : BET 37, BET 37D, BET 40, BET 40D, BET 40S, BET 40S D, COMPACT, ERGON, LOGOS 4, LOGOS 4D, MIX, OMEGA 4, OMEGA 4D, SINCRO, SINCRO D, TOP

ZANUSSI : 910-00-021 (690260), 910-00-023 (690261), 910-00-031 (690262), 910-00-033 (690263), 911-00-022 (690264), 911-00-024 (690265), 911-00-032 (690266), 911-00-034 (690267), LTB11 (530180), LTB11 (5CF01B), LTB11UK (530185), LTB12 (530181), LTB12UK (530186), LTB22 (530182), LTB22 (5CF02B), LTB22UK (530187)

FAQ

Questions sur la compatibilité et l'usage du kit micro-interrupteur universel

Ce kit remplace-t-il les micro-switchs d'origine des marques listées ?

Oui, il s'agit d'une pièce adaptable dont les références croisées 483286009539, 069484 et 8070027 couvrent les équivalences constructeurs les plus courantes. Le principe d'universalité repose sur le choix du levier adapté parmi les cinq fournis, ce qui permet de couvrir la très grande majorité des configurations mécaniques rencontrées sur les appareils des marques concernées.

Comment choisir le bon levier parmi les cinq du kit ?

La règle est simple : reproduire la longueur et la géométrie du levier d'origine. Si le levier original comportait une roulette — pour un actionnement par came rotative — choisir le levier correspondant avec roulette. La longueur détermine le point d'actionnement : mesurer la course disponible dans le mécanisme et choisir le levier qui permet un déclenchement propre sans contrainte en position repos.

Questions sur le diagnostic et le remplacement du micro-switch

Peut-on tester un micro-switch sans le démonter ?

Partiellement. Sur les appareils accessibles, actionner manuellement le levier et observer si le comportement de la machine change. Un micro-switch de porte ou de capot peut souvent être court-circuité temporairement à des fins de diagnostic — uniquement en contexte de dépannage, jamais en usage normal, car ces contacts assurent des fonctions de sécurité.

Le micro-switch peut-il être collé en position fermée sans être visible à l'œil nu ?

Oui, c'est même la défaillance la plus traîtresse. Un contact collé en position fermée simule un fonctionnement normal mais désactive la sécurité associée. Le seul moyen de le détecter est le test au multimètre : en position repos, un contact normalement ouvert collé présentera une continuité là où il ne devrait y en avoir aucune.
