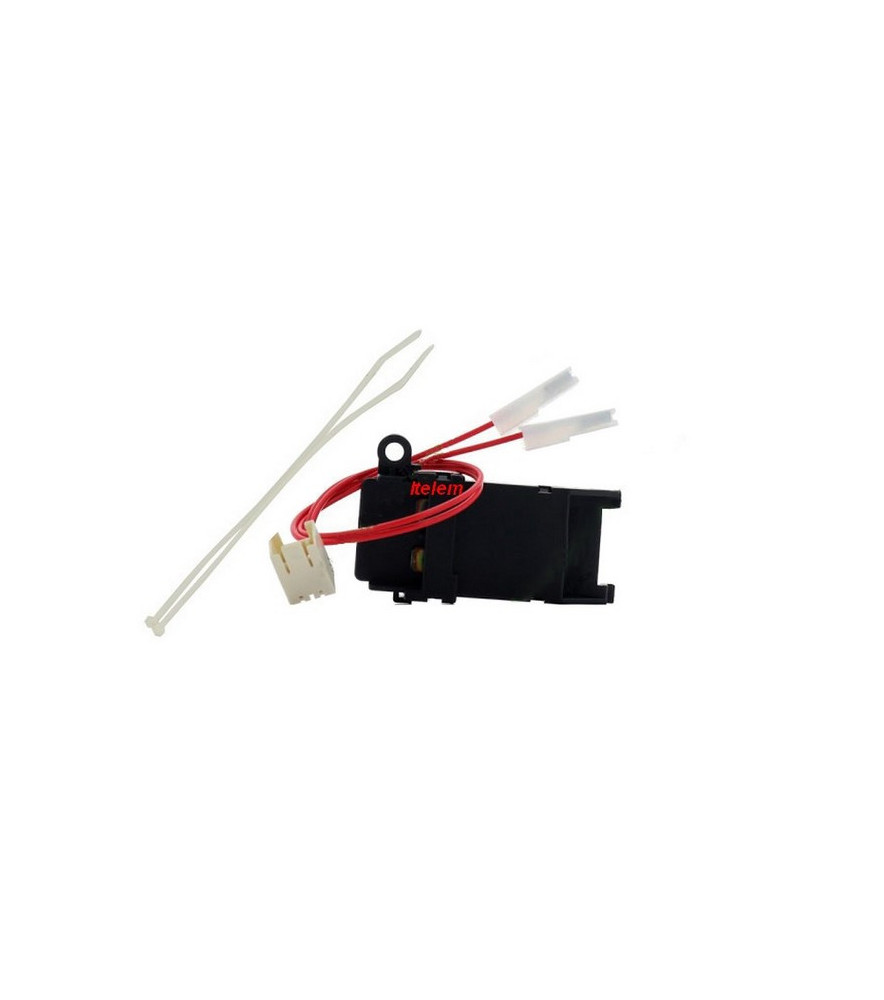

Détecteur de position posistop lave-linge Brandt Vedette

Le détecteur référence d'origine constructeur 52X3239 est présent dans les lave-linge top du groupe Brandt et ses marques associées. Cet organe permet le positionnement du tambour, portillon en haut prêt à l'ouverture. Autre référence: 55X3428.

Principe de fonctionnement

Un aimant situé sur la poulie tambour actionne le détecteur lorsqu'il passe devant celui-ci. Cette action est alors transmise à l'électronique qui bloque la rotation moteur et donc l'entrainement du tambour correspondant à l'accès direct aux portillons de ce dernier. Les portillons de tambour se trouvent alors face à l'utilisateur lorsqu'il ouvre le couvercle.

Symptôme de panne

• Les portillons tambour ne sont pas face au couvercle après son ouverture.
• Code panne D17.

Conseil technique: Vérifier la présence de l'aimant dans la poulie, s'assurer qu'il ne soit pas fêlé. La poulie peut être démontée et repositionnée pour que les portillons se trouvent bien en position haute.

Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par le chiffre 6), suivi de la référence commerciale du lave-linge.

6B3ATHEXA 1000WDT 6D3ATHEXA 1000WDT 6F3ATHEXB 1000WDT 6D1ATHEXA 1200WDT 6B1ATHEXA 1200WDT 6J4HFOEEB 2MLT-316 6G1BQEDDA 525S 6J4HQEDDA 8416S 6J5JQEDDA 8426S 6A1ATHFF1 AUSTRALE1 6A1BTHFF2 AUSTRALE2 6D1BTHFFB AUSTRALE2 6D1BTHFFE AUSTRALE2 6F1BTHFFB AUSTRALE2 6F1BTHFFD AUSTRALE2 6F1BTHFFF AUSTRALE2 6F1ATHFFA AUSTRALE3 6F1ATHFFC AUSTRALE3 6D1ATHFFC AUSTRALE3 6A1ATHFF2 AUSTRALE3 6D1ATHFFA AUSTRALE3 6D1ATHFFB AUSTRALE4 6D1ATHFFD AUSTRALE4 6F1ATHFFD AUSTRALE4 6F1ATHFFB AUSTRALE4 6E3EBGDDB BERYLL WS6320 6E3EBGILA BERYLL WS6320I 6E3EBGDDA BERYLL WS6340 6G3EBGDDA BERYLL WS6340 6E1GBGDDA BERYLL WS6350 6G1GBGDDA BERYLL WS6350 BLOMBERG DK BLOMBERG DK 6G3BSOIIC BRAVA 6F3CBRSGA BT1098 6F3CBRSGB BT1098 6D3CBRSGB BT1098 6D3CBRSGC BT1098 6B3CBRSGB BT1098 6B3CBRSGB BT1098 6H3CBRTWA BT1099 6H3CBRTWB BT1099 6D3BVESGA CLP690 6D3BVESGA CLP690 6F3BVESGA CLP690 6F3BVESGA CLP690 6F3BVESGB CLP690 6F3BQEDDB DUO720 6F1AQEDDC DUO721 6F1AQEDDD DUO722 6F1AQEDDE DUO722 6K1HQEDDA DUO723 6E3BSOIIB FAMILY11 6G3BSOIIE FAMILY11 6G3BSOIIG FAMILY11 6G3BSOIIB FAMILY11 6C1BTHFFA FAMILY120 6G3BTHEEA FAMILY6 6G3BTHEEA FAMILY6 6G3BTHEEB FAMILY6 6C3BTHFFB FAMY1000T 6C1BTHFFB FAMY1200T 6E1BTHFFB FAMY1200T 6G1BTHFFB FAMY1200T 6G1BTHFFC FAMY1300T 6G1BTHFFA FAMY1300T 6E1BTHFFC FAMY1300T 6C1BTHFFC FAMY1300T 6K1HFODDA FET-313S 6J4HFOEEA FT-3106 6K3HFOEEA FT-311S 6M1HFOEEA FT-313S 6J4JFOEEA FT-411 6J4JFOEEB FT-4116 6J4JFOEEC FT-4116 6J5JFOEEA FT-413 6J5JFOEEB FT-4136 6J5JFOEEC FT-4136 6S1LFAEXA FT-4136S 6U1LFAEXA FT-4136SV 6B3BSOIIA GHIBLI10 6D3BSOIIA GHIBLI10 6F3BSOIIB GHIBLI10 6F3BSOIIC GHIBLI10 6E3BTHFFA LMV10 6E3BTHFFA LMV10 6C3BTHFFA LMV10 6C3BTHFFA LMV10 6D1ATHCHA LS1200 6D1ATHCHB LS1200 6D1ATHCHC LS1200 6B1ATHCHA LS1200 6F1ATHCHA LS1200 6F1ATHCHB LS1200 6J4HVIFFA LTV1045 MWD1-T611 MWD1-T611 6E3BTHEEA NAIADE111 6D1BTHEEA NAIADE222 6F3BTHEEB PERFEC120 6D3BTHEEA PERFEC120 6D3BTHEEA PERFEC120 6D3BTHEEB PERFEC120 6D3BTHEEB PERFEC120 6B3GBGDDA SAPHIR WTA3910 6B1GBGDDA SAPHIR WTA3920 6J5HSOIIA SGL7120 6J6HSOIIA SGL7150 6L6HSOIIA SGL7157 6K1HSOIIA SGLA7120 6K1HSOIIB SGLA7120N 6M1HSOIIA SGLA7126N 6M1HSOIIB SGLA7126N 6U1LSAIIA SGLAV7260 6U1LSAIIB SGLAV7260 6B1BTHFFA SMV12 6B1BTHFFA SMV12 6D1BTHFFC SMV12 6D1BTHFFC SMV12 6D1CBRFFA STV1150 6D1CBRFFA STV1150 6D1CBRFFB STV1150 6A1CBRFFA STV1150 6D1CBRFFC STV1155 6F1CBRFFA STV1155 6F1CBRFFB STV1155 6J4HTHFFB TE1151 6J4HTHFFC TE1152 6J5HTHFFA TE1251 6J5HTHFFB TE1252 6J5JTHFFA TE1262 6J5JTHFFE TE1263 6J5JTHFFC TE1263 6J5JTHFFB TE1362 6J5JTHFFD TE1363 6J6JTHFFA TE1562 6J6JTHFFB TE1563 6J6JTHFFC TE1563 6K3HTHFFA TES1131 6K3HTHFFB TES1132 6K1HTHFFA TES1231 6K1HTHFFC TES1232 6K1HTHFFB TES1331 6K1HTHFFD TES1332 6J5HF2SFA TL1245EDF TX1199 TX1199 6E1BTHSGA TX788 6C1BTHSGA TX788 6C1BTHSGA TX788 6G1BTHSGA TX788 6G1BTHSGA TX788 6G1BTHSGB TX788 6G1BTHSGB TX788 6G1BTHSGC TX788 6N1HTHEXA TX789 6B1ATHSGA TX798 6B1ATHSGA TX798 6D1ATHSGA TX798 6D1ATHSGB TX798 6D1ATHSGC TX798 6D1ATHSGC TX798 6F1ATHSGA TX798 6F1ATHSGB TX798 6F1ATHSGB TX798 6F1ATHSGC TX798 6H1ATHTWA TX799 6H1ATHTWA TX799 6H1ATHTWB TX799 6J5HTHSGA TX888 6K1HTHSGA TX898 6N1HTHTWA TX899 6P1HTHTWA TX999 6U1KTHSGA TXSD9813 6L5HVEFFA VLT7127 6M3HVEFFA VLTS6116 6M3HVEFFB VLTS6116 6S1KVEFFA VLTS6124 6U1KVEFFA VLTS6134 6U1KVEFFB VLTS6134 6M1HVEFFA VLTS6136 6M1HVEFFB VLTS6136 VLTS6224V1 VLTS6224V 6S1LBTEEA WBT6134D 6M3HKVSSA WD1000 6S1KKVSSA WD1300 6D3CBREXA WDB1000 6B3CBREXA WDB1000 6D3CBREXB WDB1001 6F3CBREXA WDB1001 6D1CBREXA WDB1200 6B1CBREXA WDB1200 6D1CBREXB WDB1201 6F1CBREXA WDB1201 6K1HBGDDA WDT5430 6K1HBGDDB WDT5431 6K1HBGDDC WDT5431 6S1KBMDDA WDT6335 6E1GBREXA WM61200 6G1GBREXA WM61200 6G1GBGDKA WS4500 6E1GBGDKA WS4500 6G3EBGDDB WS6320 6G3EBGILA WS6320I 6E1GBGNLA WS6350NL 6E1GBRNLA WS6351 6D1GBRNLB WST3921 6F1GBRNLA WST3921 2350377001 WT 810 6B3CTHDDA WT1047 6B3CTHDDB WT1047S 6D3CTHDDB WT1047S 6D3CTHDDE WT1047S 6F3CTHDDB WT1047S 6F3CTHDDC WT1047SD 6D3CTHDDC WT1047SD 6D3CTHDDD WT1047SD Itelem 6D3CTHDDD WT1047SD 6D3CTHNLA WT1047SN 6D1CFNCHA WT1185 6B1CFNCHA WT1185 6D1CFNCHB WT1185.1 6F1CFNCHA WT1185.1 6F1CFNCHB WT1185.1 6M1HFZCHA WT1363E 6S1KFZCHA WT1364E 6J5HEBAAA WT4530 6M1HQEDDA WT52630 6J5HBGDDA WT5330 6E3EEBAAA WT810 6G1BEBAAA WT820 00.410.507.01 WTA 3910 00.410.507.02 WTA 3910 6F3GBGDDA WTA3910 6D3GBGDDB WTA3910 6D3GBGDDB WTA3910 6D1GBGDDA WTA3920 6D1GBGDDB WTA3920 6F1GBGDDA WTA3920 6F1GBGDDB WTA3920 00.410.508.01 WTA3920 00.410.508.02 WTA3920 6F1GBGDKA WTA3920DK 6D1GBGDKA WTA3920DK 6D1GBGDKB WTA3920DK 6J5HBRFFA WTC6267F 6J5HBRFFB WTC6367F 6J6HBRFFA WTC6467F 6F3CBRDKA WTD1051K 6F3CBRDKB WTD1051K 6F3CBREXB WTD1051K 6F3CBREXB WTD1051K 6F3CBREXC WTD1051K 6F3CBRPLB WTD1051K 6K3HBRFFA WTD1071F 6K3HBREXA WTD1071K 6K3HBREXB WTD1071K 6K3HBREXC WTD1071K 6K3HBRFFB WTD1072F 6K3HBRFFC WTD1073F 6M3HBRFFA WTD1076F 6M3HBREXA WTD1076K 6F1CBRDDA WTD1151E1 6K3HBRSGA WTD1171A 6F1CBRDKF WTD1251K 6F1CBREXB WTD1251K 6F1CBREXB WTD1251K 6F1CBREXC WTD1251K 6F1CBRDKA WTD1251N 6F1CBREEA WTD1251S 6K1HBRFFA WTD1271F 6K1HBREXA WTD1271K 6K1HBREXB WTD1271K 6K1HBREXC WTD1271K 6K1HBREEA WTD1271S 6K1HBRFFB WTD1272F 6K1HBRFFC WTD1273F 6M1HBRDDA WTD1276DE 6M1HBRFFA WTD1276F 6M1HBREXA WTD1276K 6K1HBRNLA WTD1372D 6K1HBRNLB WTD1372D 6K1HBRFFD WTD1373F 6K1HBREXD WTD1373K 6K1HBREEB WTD1373KS 6M1HBRFFB WTD1376F 6M1HBREXB WTD1376K 6S3LBTFFA WTD6074SF 6U3LBTFFA WTD6084SF 6U3LBTFFB WTD6084SF 6S1LBTEXA WTD6284K 6U1LBTFFA WTD6284SF 6U1LBTFFC WTD6284SF 6U1LBTFFE WTD6284SF 6M3HGJEXA WTD63110 6S3KGJEXA WTD63111 6M1HGJEXA WTD63130 6S1LBTEXB WTD6384K 6U1LBTFFD WTD6384SF 6U1LBTFFB WTD6384SF 6S1KGJDDA WTD64130DE 6S3LBTSGA WTD9811 6J5HBREXA WTE1271K 6J5HBREEA WTE1271S 6J5HBREXB WTE1272K 6J6HBRDKA WTE1571K 6J6HBREXA WTE1571K 6J6HBRNLA WTE1572D 6J6HBREXB WTE1573D 6L6HBRDDA WTE1577DE 6L6HBREXA WTE1577K 6G3FBREEA WTL1051S 6G3FBREEB WTL1051S 6G1GBRNLB WTL1261D 6G1GBRPLC WTL1261K 6G1GBREXC WTL1261K 6G1GBREXC WTL1261K 6G1GBREXD WTL1261K 6G1GBRDKA WTL1261N 6G1GBREEA WTL1261S 2350378001 WTT 910 2350378002 WTT 910 6K1HEBAAA WTT4535 6K1HEBAAB WTT4535-1 6K1HEBAAC WTT4535-1 6S1KEBAAA WTT4536 6M1HTHDDA WTT6129D 6S1LTHDDA WTT6413D 6S1LTHEXA WTT6413I 6D3GEBAAB WTT910 6D3GEBAAC WTT910 6F1AEBAAA WTT920 6F1AEBAAB WTT920 6G3BTHFFE XL1001 6G3BTHEXB XL1001 6G1BTHFFF XL1103 6G1BTHFFG XL1203 6G1BTHFFH XL1205 6G1BTHFFE XL13 6G1BTHEXA XL1305 6G1BTHFFI XL1305 6G3BTHFFD XL951

Autres modèles

6L4HFOEEA FT-3117 6L5HFOEEA FT-3137 6L4HMBRUA MWT1-3711 6L5HBREXA WTE1277K
