Micro-interrupteur porte sèche-linge Whirlpool Laden

Descriptif produit

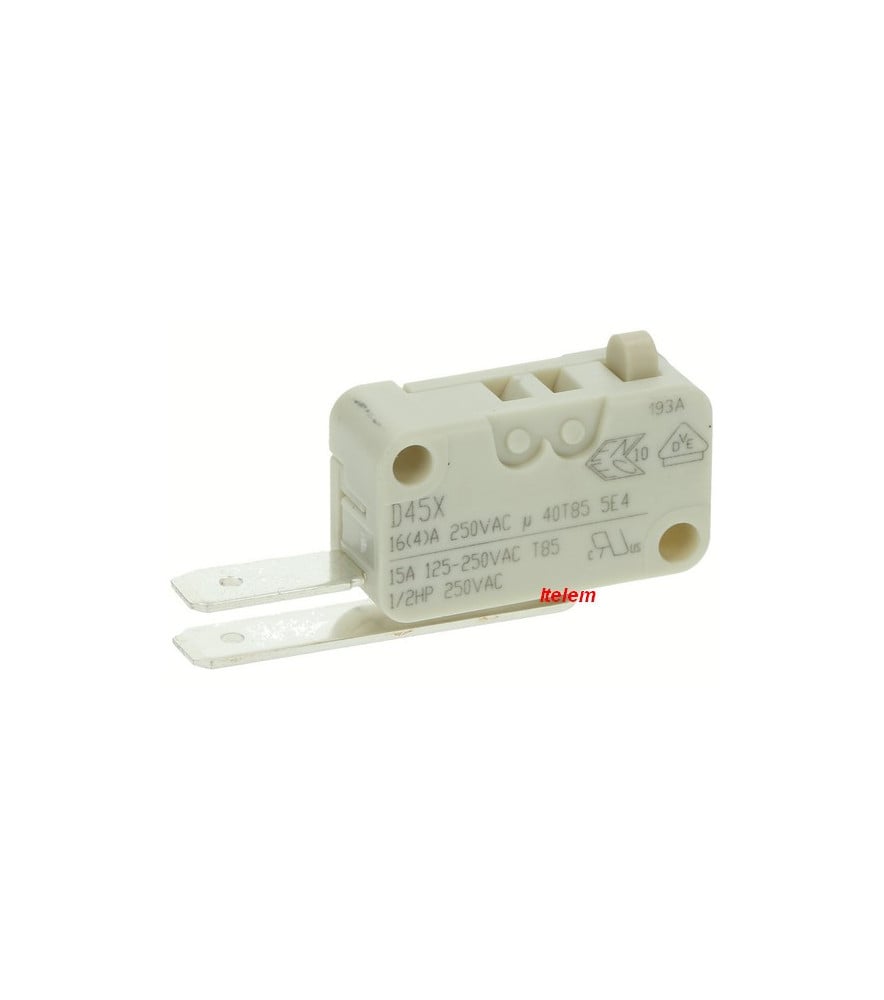

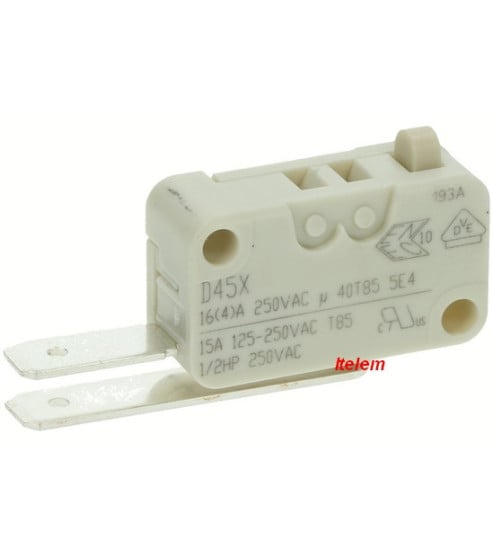

Micro-interrupteur de sécurité de porte réf. 481227618248 (référence interne LAB7618248S), pièce d'origine pour sèche-linge Whirlpool, Laden, Bauknecht, Ignis et autres marques du groupe.  Il détecte la fermeture de la porte : contact ouvert au repos, à bascule souple, il autorise le démarrage du cycle une fois la porte fermée et coupe le séchage à son ouverture, ce qui protège l'utilisateur.

Problèmes et pannes résolus

Sèche-linge qui ne démarre pas porte fermée, qui s'arrête en cours de cycle sans raison, qui refuse de redémarrer après l'ouverture de la porte, bouton de départ sans effet, voyants qui s'allument sans lancement du programme. Par déduction technique probable, un micro-interrupteur dont le contact ne se ferme plus, usé ou encrassé de peluches, empêche l'électronique de voir la porte fermée. Voyant départ clignotant.

Caractéristiques

Identification

• Référence : 481227618248
• Désignation : micro-interrupteur de sécurité de porte
• Type : micro-interrupteur à contact ouvert au repos, bascule souple, deux cosses

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du sèche-linge.

857565116013 20048874DRY140W 857565116014 20048874DRY140W 857565116016 20048874DRY140W 857565115014 400488735(DRY110) 857565115013 40048873DRY110W 857565115016 40048873DRY110W 857565101026 6004882/DRY100 857565101020 60048872(DRY100/ 857565101024 60048872(dry100w) 854055229011 AM269 854055229010 AM269 854055229020 AM369 854055229023 AM369 854055229033 AM3693 854055229030 AM3693 854055229040 AM3694 854055229043 AM3694 854055229041 AM3694 854055229000 AM69 854055229002 AM69 854055229001 AM69 854021001000 AWL210 854021529001 AWL215 854021529000 AWL215 854022001000 AWL220 854022229000 AWL222 854022229010 AWL222/03 854023015000 AWL230 854023329000 AWL233 854023329010 AWL233/03 857512001000 AWZ120 857512101000 AWZ121 857512129500 AWZ121 857512129000 AWZ121 857512129010 AWZ121/03 857512129010 AWZ1210 857512529000 AWZ125 857512501000 AWZ125 857512929000 AWZ129 857512929010 AWZ129/03 857512929010 AWZ1290 857522029001 AWZ220 857535129000 AWZ351 857535229000 AWZ352 857555101000 AWZ551 857555201010 AWZ552 857555201000 AWZ552 857555229010 AWZ552/03 857555229010 AWZ5520 857555229011 AWZ5520 857555229012 AWZ5520 857555501000 AWZ555 857555529000 AWZ555 857555929001 AWZ559 857555929010 AWZ559/03 857555929010 AWZ5590 857555929011 AWZ5590 857555929012 AWZ5590 857565029015 AWZ650 857565029014 AWZ650 857565029013 AWZ650 857565029010 AWZ650 857565029011 AWZ650 857565029006 AWZ6502 857565029004 AWZ6502 857565029000 AWZ6502 857565029003 AWZ6502 857585029001 AWZ850 857585029000 AWZ850 857585629000 AWZ856 itelem 857585629001 AWZ856 857585829000 AWZ858 857585829010 AWZ8582 857585829013 AWZ8582 857585829030 AWZ8583 857585829032 AWZ8583 857585829031 AWZ8583 857585829041 AWZ8584 857585829040 AWZ8584 857585829043 AWZ8584 857585829042 AWZ8584 857585829051 AWZ8585 857585829052 AWZ8585 857585829050 AWZ8585 857585929000 AWZ859 857585929010 AWZ8592 857585929013 AWZ8592 857585929030 AWZ8593 857585929032 AWZ8593 857585929031 AWZ8593 857585929041 awz8594 857585929042 awz8594 857585929040 awz8594 857585929043 AWZ8594 857585929051 AWZ8595 857585929052 AWZ8595 857585929050 AWZ8595 857565101023 DRY100 857565101020 DRY100/W(60048872) 857565101024 Dry100W(60048872) 854022229000 EC22 854022229010 EC28 854022229020 EC29 854022229040 EC329 854022229043 EC329 854022229041 EC329 854022229044 EC329 854022229054 EC3293 854022229050 EC3293 854022229053 EC3293 854022229061 EC3294 854032929040 EC3294 854022229060 EC3294 854032929050 EC3295 854032929051 EC3295 854032929061 EC3296 854032929062 EC3296 854032929060 EC3296 854032929070 EC3297 854032929071 EC3297 854033929070 EC3298 854033929071 EC3298 854033929072 EC3298 854023329000 EC33 854033929080 EC3398 854033929081 EC3398 854023329010 EC38 854023329020 EC39 857535129000 SL330 857535229000 SL332 857533329000 SL333 857533329001 SL333 857533329003 SL333 857533329004 SL333 854063501100 SLC75 854063501101 SLC75 854063501102 SLC75 854063501002 SLC85 854063501001 SLC85 854063501000 SLC85 854023501000 SLE65 854023501002 SLE65 857512129020 SOLE2000 857522029010 SOLE2002 857522029011 SOLE2002 857522029024 SOLE2003 857522029020 SOLE2003 857522029023 SOLE2003 857522029030 SOLE2004 857522029031 SOLE2004 857522029041 SOLE2005 857522029040 SOLE2005 857522029051 SOLE2006 857522029052 SOLE2006 857522029050 SOLE2006 857522029150 SOLE2006/1 857522029152 SOLE2006/1 857522029151 SOLE2006/1 856040101000 TRA4010/WS 856040201000 TRA4020 856040229000 TRA4020 856041201000 TRA4120 856041229000 TRA4120/WS/F 856050229000 TRA5020 856061129001 TRAS6110 856061129004 TRAS6110 856061129003 TRAS6110 856061129000 TRAS6110 856046201000 TRK4620/WS 856046229000 TRK4620/WS/F 856056229001 TRK5620 856056229000 TRK5620 856056229002 TRK5620

Signes d'usure ou de défaillance

Sèche-linge qui ne démarre plus, cycle qui s'interrompt, absence de déclic à la fermeture de la porte, contact collé ou encrassé de peluches, languette cassée, cosses oxydées, continuité nulle ou permanente au multimètre.

Conseils avant et après remplacement

Avant de commander, relever le code usine (commençant par 85) et la référence commerciale du sèche-linge, et comparer le micro-interrupteur en place.

Débrancher l'appareil avant toute intervention. Déposer la façade ou le tour de porte pour accéder au micro-interrupteur, repérer les deux cosses avant de les débrancher, remplacer la pièce, puis remonter. Contrôler en même temps le doigt de verrou de la porte, dont l'usure donne les mêmes symptômes. Après remplacement, vérifier que le cycle démarre porte fermée, s'arrête à l'ouverture et redémarre normalement.

FAQ

Fonction de la pièce

À quoi sert le micro-interrupteur de porte d'un sèche-linge Whirlpool ?

Il détecte la fermeture de la porte et autorise le démarrage du cycle, puis coupe le séchage à son ouverture. C'est un élément de sécurité de l'appareil.

Diagnostic de la panne

Mon sèche-linge Whirlpool ne démarre plus, porte fermée : est-ce le micro-interrupteur ?

C'est une piste fréquente. Vérifier d'abord que la porte ferme bien et que le doigt de verrou est intact, puis contrôler le micro-interrupteur au multimètre, appareil débranché : le contact doit se fermer à l'appui. Le remplacer s'il reste ouvert.

Compatibilité

Comment vérifier que le micro-interrupteur 481227618248 convient à mon sèche-linge ?

Relever le code usine (commençant par 85) et la référence commerciale sur la plaque signalétique du tour de porte, puis les comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
