Joint de hublot lave-linge séchant Haier

Joint de hublot manchette pour lave-linge séchant Haier — soufflet de cuve série HWD

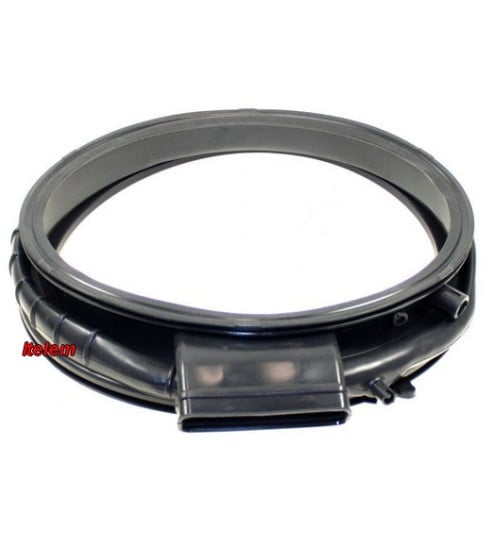

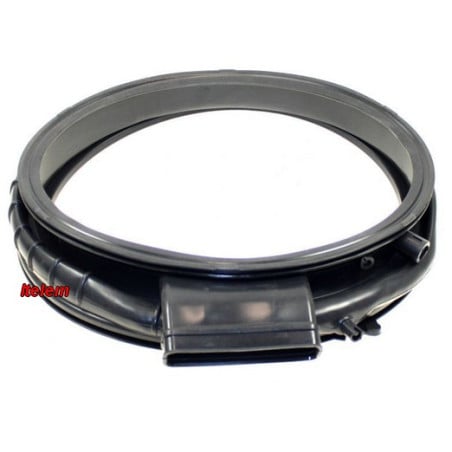

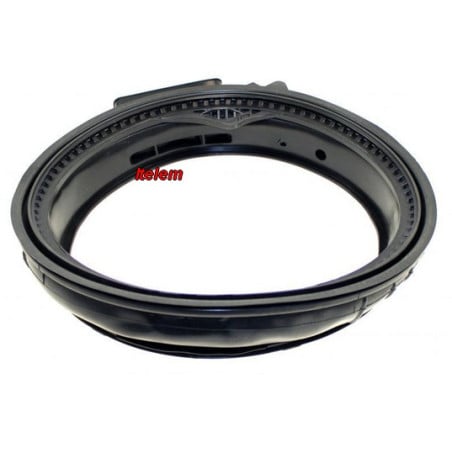

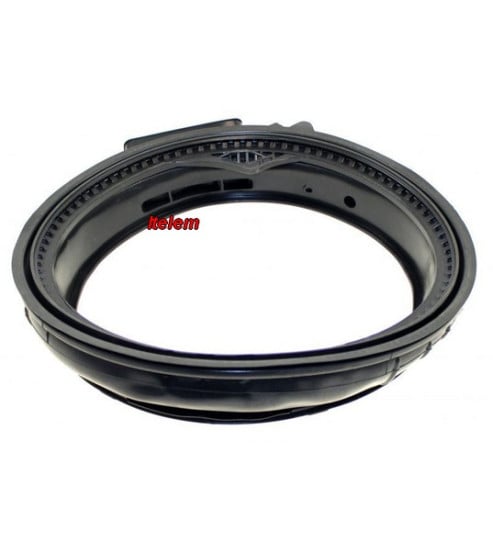

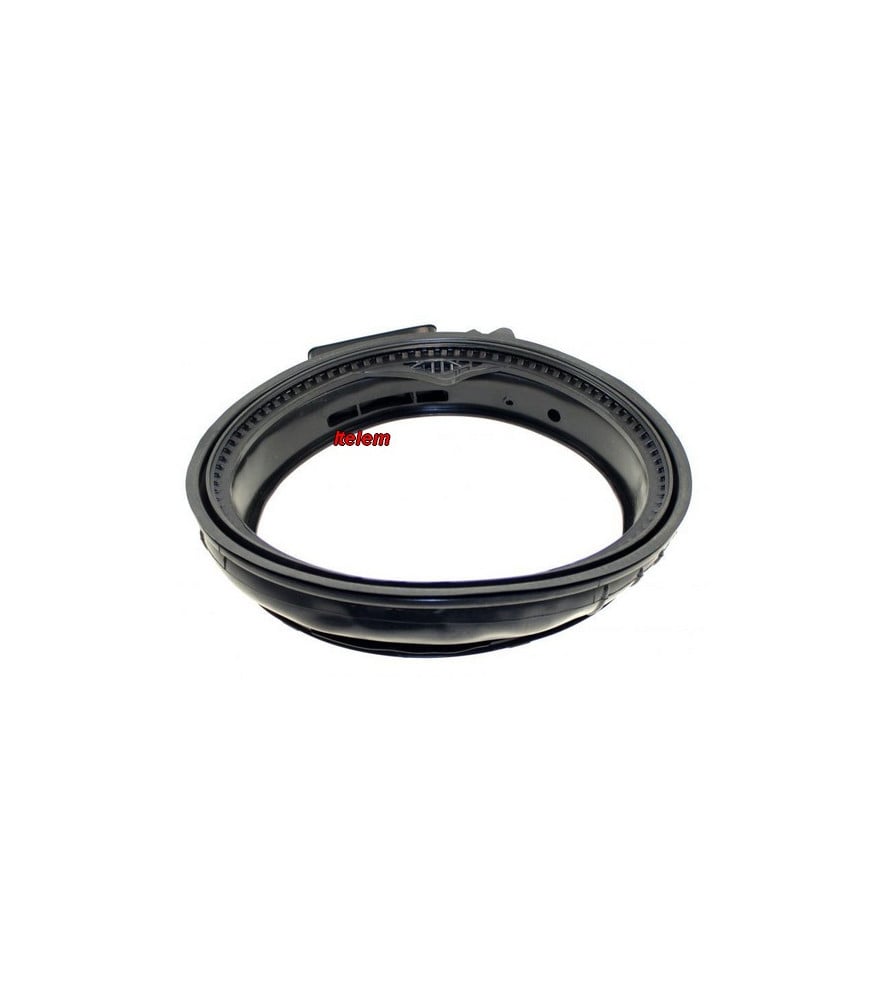

La référence 0020300940K est le joint de hublot d'origine Haier — également désigné manchette de hublot ou soufflet de cuve — prévu pour les lave-linge séchants à chargement frontal de la gamme HWD. Interposé entre le tambour et la porte, il assure l'étanchéité du circuit eau pendant le lavage et supporte les cycles thermiques générés par la fonction séchage intégrée. Son remplacement restaure une étanchéité parfaite et prévient les fuites en façade ainsi que la détérioration du plancher ou des meubles environnants. La bouche en partie supérieure assure le mouvement d'air chaud pendant les phases de séchage.

Pannes et symptômes résolus par le remplacement du joint de hublot Haier 0020300940K

• Fuite d'eau en façade du lave-linge séchant, au niveau de la porte ou sous la machine
• Traces d'eau persistantes autour du hublot après chaque cycle
• Joint décollé, déformé, fissuré ou présentant des moisissures profondes irréversibles
• Mauvaises odeurs persistantes malgré le nettoyage, liées à un joint dégradé en profondeur
• Remplacement préventif lors d'une révision générale de l'appareil

Caractéristiques

• Référence constructeur : 0020300940K
• Marque : Haier
• Type de pièce : Joint de hublot — manchette de cuve — soufflet de porte frontal
• Usage : Lave-linge séchant à chargement frontal — gamme HWD
• Localisation de la plaque signalétique : tour de hublot, trappe de pompe de vidange ou face arrière de la machine
• Pièce d'origine : Oui

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de hublot, la trappe de la pompe de vidange ou à l'arrière de la machine.
-Code usine (Commençant par 31), suivi de la référence commerciale de l’appareil.

31010695 HWD120-B14979-IB 31011020 HWD80-B14979-IT 31011021 HWD100-B14979-IT 31011022 HWD120-B14979-IT 31011023 HWD120-B14979SIT 31011195 HWD120-B14979-S 31011196 HWD80-B14979-S 31011197 HWD100-B14979-S 31011208 HWD100-B14979-FR 31011209 HWD120-B14979-FR 31011210 HWD80-B14979S-FR 31011211 HWD100-B14979SFR 31011212 HWD120-B14979SFR 31011214 HWD120-B14979-UK 31011215 HWD100-B14979-UK 31011217 HWD80-B14979S-UK 31011218 HWD100-B14979SUK 31011239 HWD80-B14979-DE 31011240 HWD100-B14979-DE 31011241 HWD120-B14979-DE 31018732 HWD80-B14979-DF 31018931 HWD90-B14959U1UK 31018932 HWD100B14959U1UK 31018933 HWD80B14959S8U1K 31018997 HWD90B14959S8U1K 31018998 HWD100-B14959U1S 31018999 HWD90-B14959U1-S 31019000 HWD80-B14959U1-S 31019001 HWD80B14959S8U1S 31019002 HWD100B14959SU1K 31019175 HWD80-B14959U1UK 31019282 HWD10GBD14979UDE 31019288 HWD80G-B14979UDE 31019289 HWD120-B14979UDE

Signes d'usure ou de défaillance du joint de hublot lave-linge séchant

Le joint de hublot est à inspecter en priorité dès l'apparition d'une fuite en façade ou sous la machine. Sur les lave-linge séchants, la manchette subit non seulement les contraintes mécaniques liées à la rotation du tambour et aux vibrations de l'essorage, mais également des cycles de chaleur répétés lors des phases de séchage. Ce cumul accélère le vieillissement du caoutchouc, qui se rigidifie, se fissure ou se déforme progressivement. Un joint qui présente des craquelures visibles, des zones décollées de la gorge de cuve, ou une élasticité insuffisante doit être remplacé sans attendre, même en l'absence de fuite déclarée. Les dépôts noirs de moisissures qui ne disparaissent pas après nettoyage au vinaigre ou au nettoyant manchette signalent également une dégradation profonde du matériau.

Conseils avant et après remplacement du joint de hublot Haier

Avant le démontage, débrancher impérativement l'appareil et s'assurer que la cuve est vide. Le joint est maintenu par deux colliers métalliques — l'un côté façade, l'autre côté cuve — dont il faut repérer la position avant dépose pour faciliter le remontage. Lors de la mise en place du nouveau joint, vérifier que le repère de position (généralement une flèche ou une marque de couleur) est orienté vers le haut, conformément à la notice de montage Haier. Après remontage, effectuer un cycle de lavage à vide avant chargement du linge pour vérifier l'étanchéité. Pour prolonger la durée de vie du joint, essuyer systématiquement la manchette après chaque cycle et laisser le hublot entrouvert pour évacuer l'humidité résiduelle — pratique particulièrement utile sur un lave-linge séchant dont la température interne est plus élevée qu'une machine lavante simple.

FAQ — Joint de hublot manchette lave-linge séchant Haier 0020300940K

Identification et compatibilité

Comment vérifier que la référence 0020300940K est compatible avec mon lave-linge séchant Haier ?

Relevez le code usine inscrit sur la plaque signalétique de votre appareil — ce code commence par 31 et se trouve sur le tour de hublot, sur la trappe de la pompe de vidange ou au dos de la machine. Comparez-le à la liste de compatibilité associée à la référence 0020300940K. Si votre code usine figure dans cette liste, la pièce est compatible. En cas de doute, communiquez ce code usine à votre revendeur avant commande.

La manchette d'un lave-linge séchant Haier est-elle différente de celle d'un lave-linge simple ?

Oui, par déduction technique probable à confirmer sur documentation constructeur : la manchette d'un lave-linge séchant est dimensionnée et formulée pour résister aux cycles thermiques générés par la phase de séchage en tambour, qui font monter la température interne au-delà de ce que subit un lave-linge simple. Un joint de lave-linge standard ne doit pas être utilisé en remplacement sur un appareil séchant.

Panne et diagnostic

Mon lave-linge séchant Haier fuit au niveau du hublot : est-ce forcément le joint ?

Pas nécessairement. Une fuite en façade peut provenir du joint de hublot, mais aussi d'un collier de manchette desserré ou cassé, d'un corps étranger coincé dans la gorge du joint, ou d'un joint de hublot simplement mal repositionné après une intervention précédente. Inspectez visuellement l'ensemble du pourtour de la manchette avant de commander la pièce : si le joint est intact mais partiellement décollé de sa gorge, il peut parfois être réencliqué sans remplacement.

Peut-on remplacer soi-même le joint de hublot d'un lave-linge séchant Haier HWD ?

Oui, le remplacement de la manchette est accessible à un particulier soigneux. L'opération nécessite un tournevis, éventuellement une pince pour le collier interne, et une attention particulière au positionnement du repère de sens lors du remontage. Sur les modèles HWD, la dépose peut nécessiter le retrait du bandeau avant ou de la façade selon la génération de l'appareil — consulter la documentation technique ou une vidéo de dépose spécifique au modèle avant de commencer.
