Détecteur de présence d'eau Valberg Sharp Daewoo

Descriptif produit

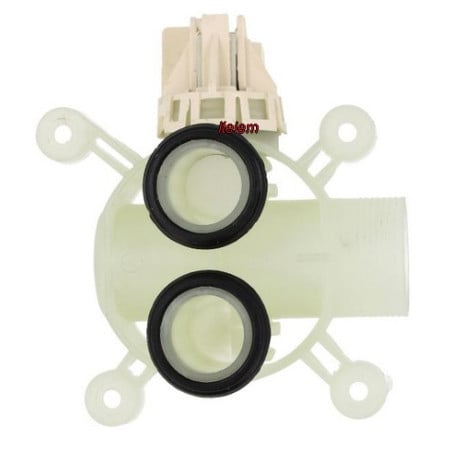

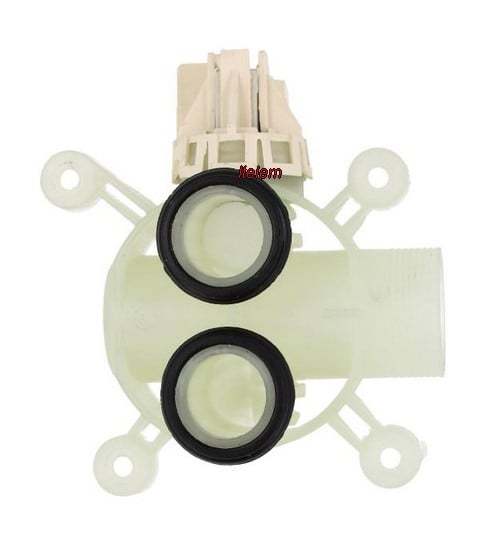

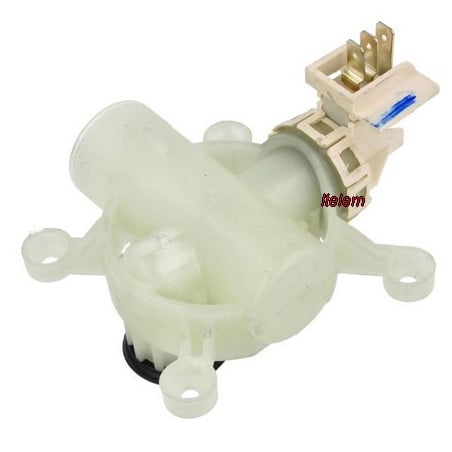

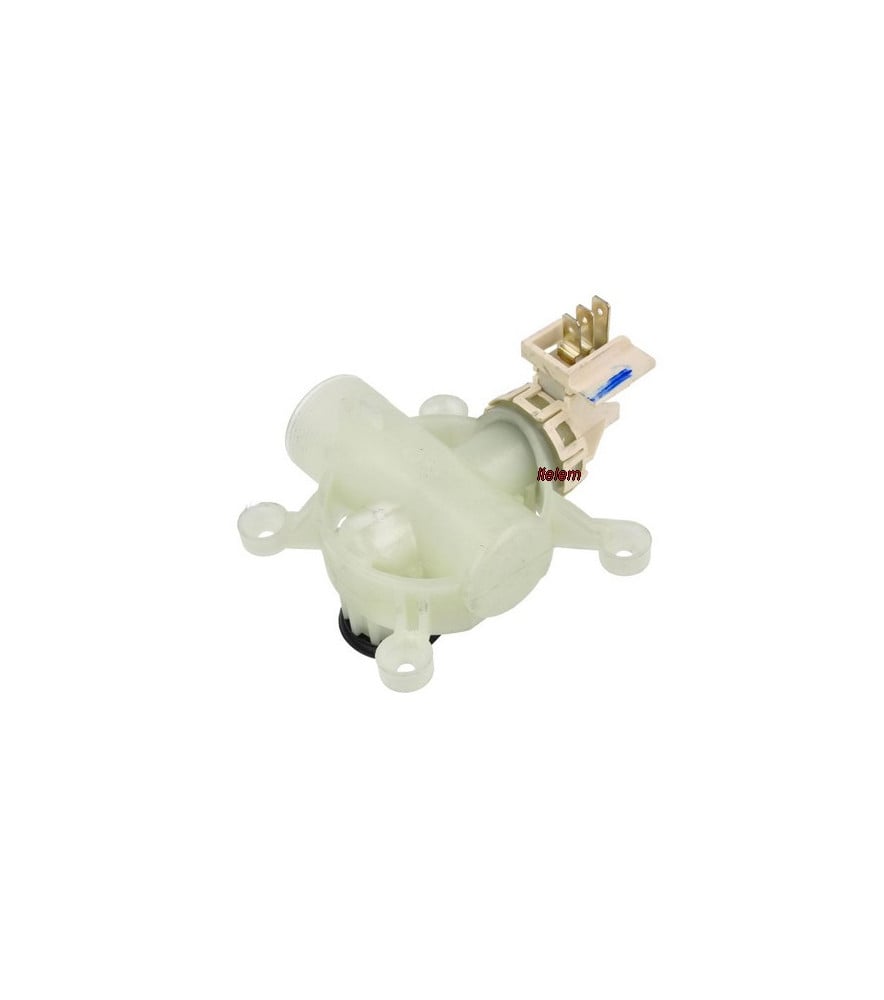

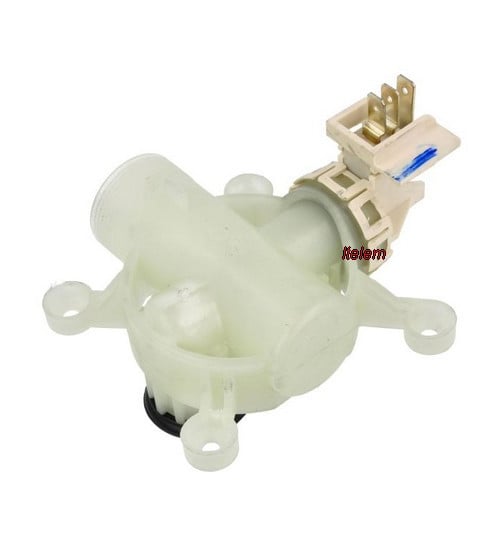

Ce détecteur de présence d'eau, référence 32030561, équipe les lave-vaisselle des marques Sharp, Daewoo et Valberg, ainsi que plusieurs modèles associés au même groupe technique (Continental Edison, HighOne, Winia). Le composant surveille la présence ou l'absence d'eau dans le circuit hydraulique de l'appareil. Il transmet l'information à la carte électronique, qui adapte le déroulement du cycle en fonction du remplissage réel pour du démarrage de la pompe de cyclage. Un détecteur défaillant empêche l'appareil de confirmer l'arrivée d'eau et un remplissage correct et bloque le cycle par sécurité.

Problèmes et pannes résolus

Ce détecteur est directement associé au code panne F05 sur les lave-vaisselle Sharp, Daewoo et Valberg concernés. Ce code apparaît lorsque la carte électronique ne reçoit pas la confirmation de présence d'eau dans le délai attendu du cycle de remplissage et avec la mise en marche de la pompe de cyclage. L'appareil interrompt alors le programme, parfois avec un signal sonore ou un voyant clignotant selon le modèle. Le remplacement de ce détecteur résout ce type de code défaut quand le contrôle de l'arrivée d'eau, du robinet et de l'électrovanne n'a rien révélé d'anormal. Un lave-vaisselle qui ne démarre pas son cycle, qui reste bloqué en début de remplissage, ou qui déclenche le F05 de façon répétée, présente typiquement ce type de panne.

A lire depuis notre forum: Diagnostic de panne F05 sur lave-vaisselle Sharp. Les étapes livrées par le technicien.

Caractéristiques

• Référence : 32030561
• Type de pièce : détecteur de présence d'eau
• Fonction : contrôle du remplissage en eau du lave-vaisselle
• Compatibilité : Sharp, Daewoo, Valberg, HighOne, Continental Edison, Winia

Liste d’appareils concernés (Non exhaustive)

- Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.

ASPES : ALV116

AYA : ALV1247DB3

BURG : BSV45-8, BSV60-4, BSV60-4.1

CLAYTON : TLV4716

COBAL : LV45B3 V2, LV45S3, LV60B4, LV60S4, LVAI0057, LVAI0058, LVAI0059, LVFULL60I, LVP45S, LVP60, LVP60S, LVSI60I, LVSI60X3

CONTINENTAL EDISON : CELV1045B, CELV1045FI, CELV1045S, CELV1045W, CELV1047FI, CELV1047FI3, CELV1245FI, CELV1245WP, CELV1347DS, CELV1347DW, CELV1349TE, EDW12P47S, EDW12P47SSI

DAEWOO : DA123FS0FR, DA123FW0FR, DA1B3FB0FR, DA1B3FS0FR, DA1B3FW0FR, DA1B3FWEFR, DA1D5FI0FR, DA1D5FI2FR, DDW-UA1211, DDW-UE1311A, DDW-UE1514N45, DFFA1BS47E30-FR, DFFA1BW47E30-FR, DFSA1EX47D00-FR

FRIONOR : LVTI4547, LVTI45472, LVTIFRI, LVTIFRI2, LVXFRI, LVXFRI/3

HAIER : DW10-T1447/1, DW10-T1447B/1, DW10-T1447S/1

HELVETIA : HV4VF1049E1, HV6V1247ES1, HV6VF1247E1

HIGHONE : 10S49EW701T, BI12C49A++XVET

JETWASH : JETLV1252DV60X, JETLV1252V60B

LAURUS : LST45-4, LST60-4, LSV45-3, LSV45-8, LSV60-4, LSVS60-4

LINETECH : LT13S47EW

LISTO : LV47L1B, LV47L1S, LV47-L2B, LV47-L3B, LV47-L3S, LV49L4B, LVS49-L4B, LVS49-L4S, LVS49L3B V2, LVS49L3S

MANHATTAN : MHLV1247S, MHLV1247W

OCEANIC : OCEALV1247B, OCEALV1247S, OCEALV1247W, OCEALV1249B1, OCEALV1249BDD, OCEALV1249S1, OCEALV1249SDD, OCEALV1249W1, OCEALV1249WDD, OCEALV1345SD, OCEALV1345WD, OCEALV1349EB, OCEALV1349ES

OXFORD : OXDW1247DX, OXFS1247DWX, OXLVA1245DX

QILIVE : 600081593 Q.6254, 884529 Q.6254, 884530 Q.6254

SELECLINE : 180424, 600081668, 600081674, 600096219, 884125

SHARP : QW-D21I492X-FR, QW-GX12F471S-FR, QW-GX12F471W-FR, QW-GX12F472I-FR, QW-GX12F472SE-FR, QW-GX12F472W-FR, QW-GX12F47E1W-FR, QW-GX12F47EI-FR, QW-GX12F47ES-FR, QW-GX12F47ESE-FR, QW-GX12F47EW-FR, QW-GX12F492EW-FR, QW-GX12F492W-FR, QW-GX12F49EEW-FR, QW-GX13F472I-FR, QW-GX13F472W-FR, QW-GX13F47EI-FR, QW-GX13F47EW-FR, QW-GX13S472S-FR, QW-GX13S472W-FR, QW-GX13S47ES-FR, QW-HX12F472S-FR, QW-HX12F472W-FR, QW-HX12F47E1W1-FR, QW-HX12F47EA1-FR, QW-HX12F47EEB1-FR, QW-HX12F47EI1-FR, QW-HX12F47ES-FR, QW-HX12F47ES1-FR, QW-HX12F47EW1-FR, QW-HX12F49EEW1-FR, QW-HX13F472A-FR, QW-HX13F472S-FR, QW-HX13F472W-FR, QW-I1GI47EX-FR, QW-NA1BF47DI-FR, QW-NA1BF47EA-FR, QW-NA1BF47EI-FR, QW-NA1BF47ES-FR, QW-NA1BF47ES1-FR, QW-NA1BF47EW-FR, QW-NA1BF47EW1-FR, QW-NA1CF47EI-FR, QW-NA1CF47EW-FR, QW-NA1FF47D3I-FR, QW-NI14I47EX-FR, QW-NS14I49EX-FR, QW-S12I492X-FR, QW-S32I472X-FR

SIGNATURE : SLF1447D-NE, SLV1347-4ASNE

SOGELUX : SLV451B, SLV763B, SLV764B, SLV765B, SLV766S, SLV785X, SLV786N, SLV787X, SLVI551, SLVI552, SLVI855

TECHNICAL : LVA4547SSLIM, LVA4547SSLIM/2, LVA4547WSLIM, LVA4547WSLIM/2, LVA4547WSLIM/3, LVA47X13S, LVA47X13S/2, LVA47X13S/3, LVA47X13W, LVA47X13W/2, LVA47X13W/3, LVA49SLIM, LVA49X13W

TELEFUNKEN : DW10PS47KE, DW12PS47KE, DW13E47GPK, DW13PS45DX, DW13PS47S, DW13PS47W, LV10S47DS, LV10S47ES, LV10S47EW, LV10S49S, LV10S49W, LV13S47EK, LV13S47ES, LV13S47EW, LVE12S47EK, LVE12S47ES, LVE12S47EW, LVFI1049EW, LVFI10S47ES, LVFI1249EW, LVFI12S47ES, LVSI1349SE, TFGSS60X1E, TFS31TF60W2, TKLV1049FS, TKLV1049FSLV, TKLV13V47X, TLVSI1647DBA++

TUCSON : TLV1047X1EB, TLV1049B, TLV1049B/1, TLV1247B, TLV1247B/1, TLV1247S, TLV1247S/1, TLV1247X1EB, TLV1249B, TLV1249S

VALBERG : 10C49A++WVET, 10C49A+WVET, 12S45A++DX701T, 12S45A++DX701T2, 12S45A++S701T, 12S45A++X701T, 12S45DDXAD701T, 12S45EDX701T, 12S45EX701T, 12S47A++S701T, 12S47A++W701T, 12S49A++X701T, 14S45DDXAD701T, FBISD14S45DSAD701T

VESTEL : GSVI45D22A++, VES46056

WALTHAM : DW12PS47W, DW12PS49DS, WLV10P49WE, WLV1245X, WLV1249BL, WLV14P44WHE, WLVI13P47WE

WESTWOOD : WLV12C49D, WLV12C49DVE20

WINIA : WVW-10I14WW45BI, WVW-12A13WW, WVW-12A13WW47BI, WVW-13A1ESI47

Signes d'usure ou de défaillance

Un détecteur en fin de vie se manifeste d'abord par un F05 occasionnel, avant de devenir systématique. Le lave-vaisselle peut aussi mettre plus de temps que d'habitude à démarrer son cycle, comme s'il attendait une confirmation qui tarde à venir. Dans certains cas, l'appareil s'arrête net en cours de remplissage sans raison apparente, alors que l'arrivée d'eau fonctionne normalement au robinet. Une oxydation ou une humidité visible sur le connecteur du détecteur est également un signe à surveiller. La membrane normalement souple du détecteur peut être rigide, ou la pompe de cyclage ne pas démarrer, le symptôme restera le même in fine.

Conseils avant et après remplacement

Avant de commander la pièce, vérifier que le robinet d'arrivée d'eau est bien ouvert et que la pression est suffisante. Contrôler aussi le filtre d'arrivée d'eau, souvent encrassé, qui peut donner les mêmes symptômes qu'un détecteur défaillant. Après remplacement, lancer un cycle à vide pour s'assurer que le remplissage se déroule normalement et que le code F05 ne réapparaît pas. Repositionner bien le connecteur électrique du détecteur, une connexion mal enclenchée ou inversée reproduit exactement les mêmes symptômes qu'une pièce défectueuse.

FAQ

Le code panne F05

Que signifie le code F05 sur un lave-vaisselle Sharp, Daewoo ou Valberg ?

Le code F05 indique que la carte électronique n'a pas reçu la confirmation de présence d'eau attendue pendant le cycle de remplissage. L'appareil interrompt alors le programme par sécurité. Ce défaut est fréquemment lié au détecteur de présence d'eau, référence 32030561 sur les modèles concernés ou à l'absence de mise en pression du circuit d'eau par la pompe de cyclage.

Le F05 signifie-t-il toujours que le détecteur est en panne ?

Pas systématiquement. Avant de conclure au remplacement du détecteur, il faut écarter un problème d'arrivée d'eau, un filtre encrassé, une pompe de cyclage bloquée ou défectueuse ou une électrovanne défaillante. Le F05 traduit une absence de confirmation, ce qui peut avoir plusieurs origines. Si l'appareil se rempli d'eau et que la vaisselle est aspergée, ,le détecteur est en cause.

Compatibilité

Ce détecteur convient-il à tous les lave-vaisselle Sharp ?

Non. La compatibilité dépend du modèle exact de l'appareil. La référence 32030561 concerne une liste précise de modèles Sharp, Daewoo, Valberg et marques associées, consultable dans la section modèles compatibles ci-dessus.

Comment vérifier que cette pièce correspond bien à mon appareil ?

Le moyen le plus fiable reste de comparer la référence de la pièce d'origine par rapport à la plaque signalétique, visible sur la tranche de porte du lave-vaisselle.
