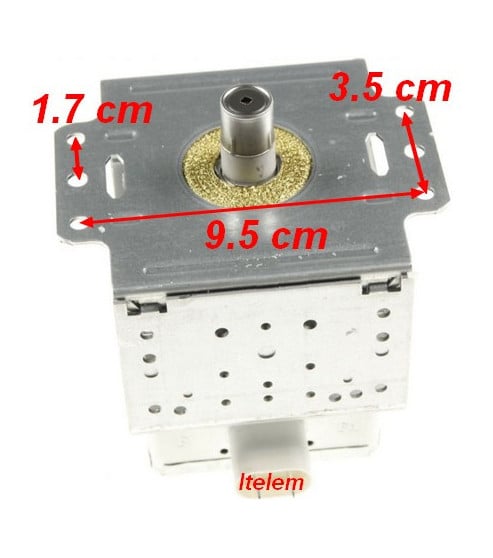

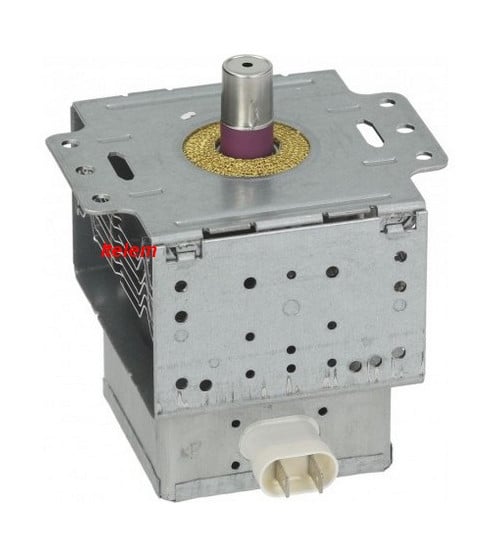

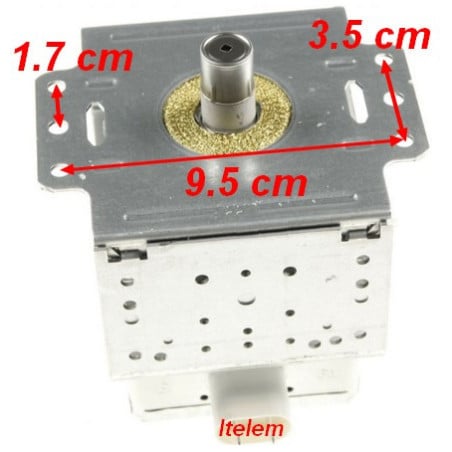

Magnétron four à micro-ondes Brandt Fagor

Fonctionnalités

Valeurs à mesurer:

• Entre ses bornes: 0.2 ohm.
• Entre chaque borne et la carcasse: L'infini (OL).

Nous mettons également à disposition un tutoriel concernant le dépannage des fours à micro-ondes, rédigé par notre technicien.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur l’appareil.

MO-28B1 MO-28EB1 MO-28GEB1 MO-28N1MW200001/AD MW300001/AD D90D25ESLRIII/XCH

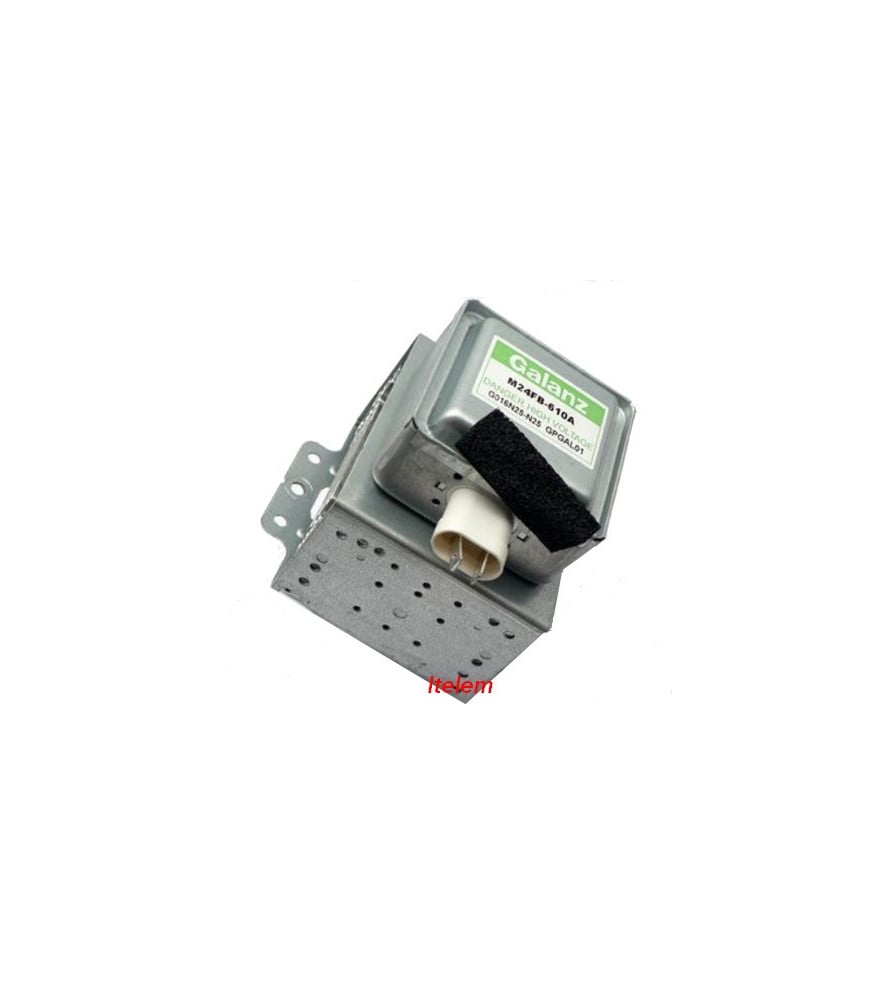

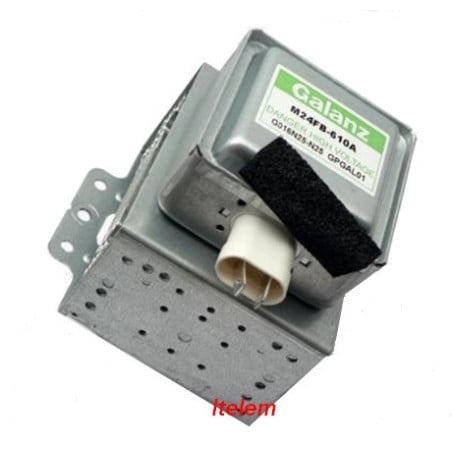

FAQ – Magnétron four micro-ondes Fagor Brandt Galanz M24FB-610A AS0008707

À quoi sert le magnétron dans un four à micro-ondes

Le magnétron est le cœur du four à micro-ondes. C’est un tube électronique qui transforme l’énergie électrique haute tension en ondes électromagnétiques à 2,45 GHz. Ces ondes pénètrent les aliments, font vibrer les molécules d’eau et génèrent ainsi la chaleur nécessaire à la cuisson ou au réchauffage. Sans magnétron, le four s’allume mais ne chauffe plus.

Quels sont les signes d’un magnétron défectueux

Les pannes typiques d’un magnétron défaillant sont :

• Le four s’allume, le plateau tourne, la lumière fonctionne, mais les aliments restent froids.

• Un bourdonnement inhabituel ou un grésillement métallique se fait entendre pendant la chauffe.

• Une odeur de brûlé ou des étincelles apparaissent dans la cavité (Changer également la plaque mica)

• Le fusible haute tension saute dès la mise en marche.
  Ces symptômes indiquent généralement que le magnétron est en court-circuit ou que son antenne est endommagée.

Comment savoir si le magnétron est la cause réelle de la panne

Avant de l’incriminer, il faut vérifier les autres composants du circuit haute tension :

• Fusible haute tension : souvent logé dans le boîtier du transformateur.

• Diode haute tension : peut se mettre en court-circuit.

• Condensateur haute tension : peut fuir ou se mettre à la masse.
  Si ces éléments sont corrects et que le four ne chauffe toujours pas, le magnétron est bien la pièce en cause.

Le magnétron M24FB-610A AS0008707 est-il compatible avec mon micro-ondes

Ce modèle équipe de nombreux fours Fagor, Brandt, Sauter, De Dietrich, Thomson, Galanz et Vedette, ainsi que plusieurs appareils OEM utilisant des châssis Galanz ou Whirlpool System. Il s’agit d’un modèle universel à fixation double vis et connecteurs Faston 6,3 mm.
Avant tout achat, vérifie la référence exacte du four sur la plaque signalétique, généralement située à l’intérieur de la porte.

Quelle est la durée de vie moyenne d’un magnétron

Un magnétron standard fonctionne entre 2000 et 4000 heures d’utilisation, soit environ 5 à 8 ans en usage domestique normal. Les causes d’usure sont principalement la surchauffe, la saleté dans la cavité, ou une utilisation sans charge (sans aliment à chauffer).

Peut-on tester un magnétron soi-même

Oui, mais avec précaution. Débranche toujours le four et décharge le condensateur avant toute manipulation.

1. Démonte le capot arrière du four.

2. Déconnecte les deux cosses du magnétron.

3. Mesure la résistance entre les deux bornes : elle doit être proche de 0,3 Ω.

4. Entre une borne et la carcasse, la résistance doit être infinie (aucune continuité).
   Si la résistance est nulle ou infinie entre les bornes, le magnétron est hors service.

Quelles sont les causes de panne les plus fréquentes

• Fonctionnement du micro-ondes à vide (sans aliment).

• Grille de protection du guide d’ondes brûlée ou encrassée.

• Ventilateur de refroidissement défectueux ou obstrué.

• Condensateur haute tension vieillissant, provoquant un courant trop fort.
  Ces situations entraînent un échauffement excessif du magnétron et sa destruction prématurée.

Peut-on remplacer un magnétron par un modèle différent

Oui, à condition de respecter :

• La puissance nominale (en général 800 à 1000 W).

• La tension d’alimentation (4 kV, issue du transformateur haute tension).

• Le type de connecteurs et la position de l’antenne.
  Le modèle Galanz M24FB-610A est souvent interchangeable avec les références 2M214, 2M218 ou 2M261, selon les appareils. Ailettes de refroidissement, système de fixation, et orientation de la connectiques doivent être identiques..

Comment remplacer un magnétron

1. Débranche le four et décharge le condensateur haute tension.

2. Démonte le capot supérieur.

3. Débranche les deux cosses du magnétron.

4. Retire les quatre vis de fixation (attention à ne pas abîmer le guide d’ondes).

5. Monte la nouvelle pièce, rebranche les connecteurs et referme le capot.
   Le remplacement doit se faire avec soin : l’antenne du magnétron ne doit pas être touchée à main nue.

Le four peut-il être dangereux après remplacement

Oui, si le montage n’est pas parfaitement étanche. Le guide d’ondes doit être propre et sans fissure. Le mica (plaque isolante à l’entrée du guide) doit être en bon état. Toute fuite d’onde micro-ondes peut être dangereuse. Il est donc recommandé de faire tester l’étanchéité après intervention.

Pourquoi le fusible haute tension saute immédiatement

Cela indique souvent un court-circuit interne au magnétron. L’enroulement du filament est relié à la masse, provoquant la coupure du fusible. Le remplacement du magnétron est alors inévitable.

Comment prolonger la durée de vie du magnétron

• Ne jamais faire fonctionner le micro-ondes à vide.

• Nettoyer régulièrement la plaque de mica et les parois de la cavité.

• S’assurer que le ventilateur fonctionne correctement.

• Utiliser des récipients adaptés pour éviter les arcs électriques.

• Laisser la porte entrouverte après utilisation pour évacuer la condensation.

En résumé

Le magnétron M24FB-610A AS0008707 est un modèle robuste et universel, compatible avec de nombreux micro-ondes Fagor, Brandt, Galanz, De Dietrich et Sauter. Il convertit la haute tension en ondes micro-ondes pour chauffer les aliments. En cas de panne, l’appareil fonctionne mais ne chauffe plus. Son remplacement est simple à condition de respecter les consignes de sécurité haute tension. Un entretien régulier et un usage correct prolongent largement la durée de vie du magnétron.
