Magnétron type OM75P31 four à micro-ondes Samsung Panasonic

Descriptif produit

Le magnétron type OM75P31 est le composant qui génère les micro-ondes assurant la cuisson et le réchauffage dans un four à micro-ondes. Il équipe des appareils sous les marques Samsung et Panasonic, avec deux variantes de référence selon le modèle d'origine : OM75P(31)ESHL et OM75P(31)ESGN. Placé à l'arrière ou sur le flanc de la cavité, il transforme l'énergie électrique haute tension en rayonnement micro-ondes qui agite les molécules d'eau des aliments et produit la chaleur de cuisson. C'est la pièce maîtresse du four, celle sans laquelle aucune cuisson n'est possible même si le reste de l'appareil fonctionne normalement.

Problèmes et pannes résolus

Four à micro-ondes qui tourne, s'allume, chauffe la lumière intérieure et fait tourner le plateau, mais ne chauffe plus les aliments. Temps de cuisson anormalement long pour un résultat tiède. Bruit inhabituel type bourdonnement ou claquement pendant le cycle de cuisson. Arrêt en cours de cycle avec déclenchement de sécurité. Odeur de brûlé ou de composant électronique en surchauffe au niveau de la cavité arrière.

Caractéristiques

• Référence type : OM75P31

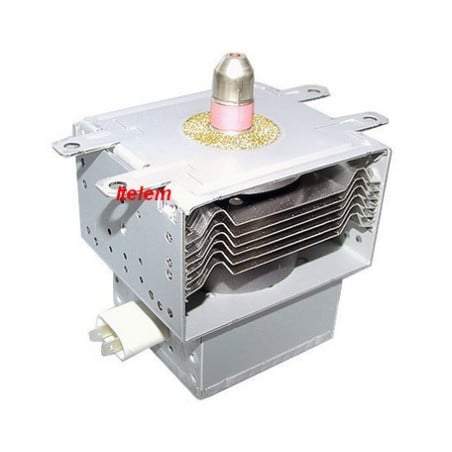

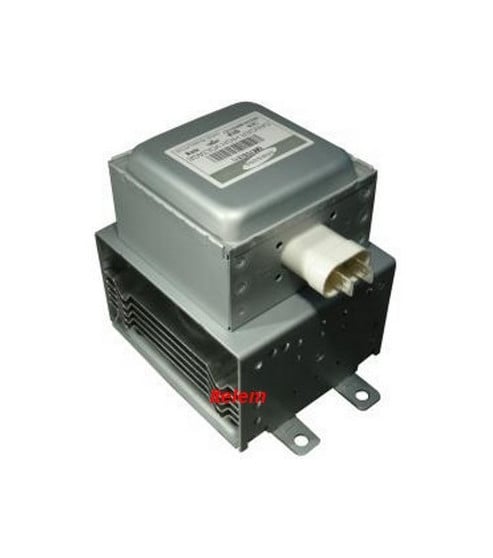

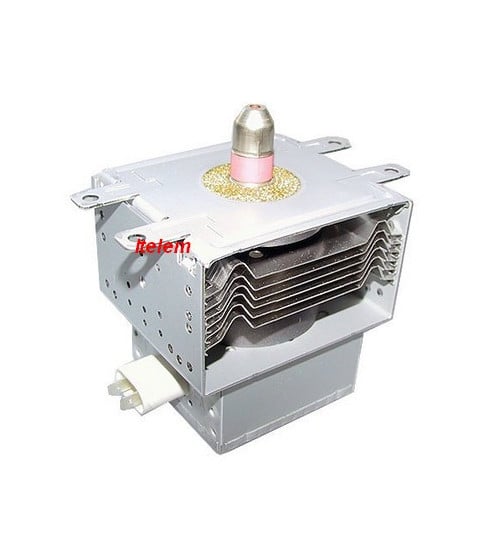

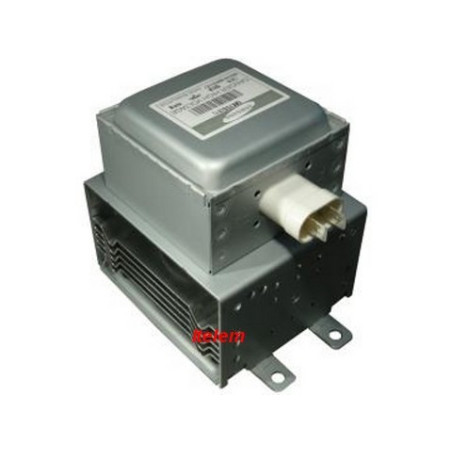

• Références associées : OM75P(31)ESHL, OM75P(31)ESGN
• Marques : Samsung, Panasonic
• Puissance : 850 W
• Fréquence : 2458 MHz
• Tension anode : 4100 V
• Courant anode : 300 mA
• Tension filament : 3,15 V

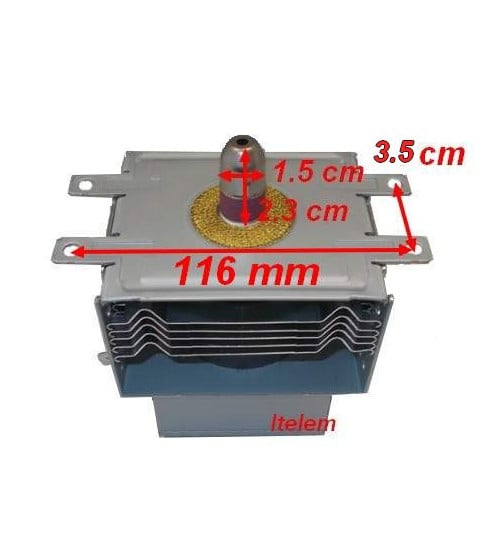

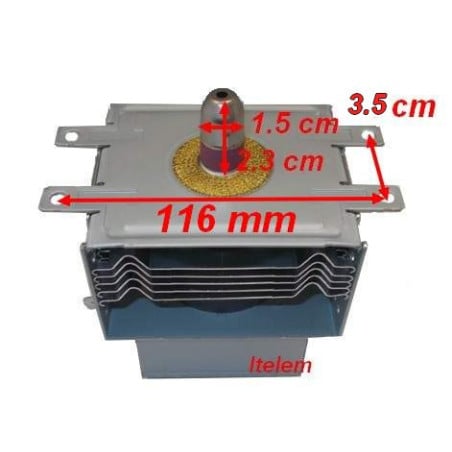

• Entraxe de fixation : 116 mm et 35 mm
• Référence équivalente : 8752962

Liste d'appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

C1035XEN C105-5/XEF C108ST5XEN C131SLXEN C131TSLXEN C131TXEN CE1000-T/XEF CE1000SXEN CE1000TSXEN CE1000TXEN CE100VSXEN CE100VWXEN CE1052AT-S/XEF CE1071-S/XEF CE1071SXEC CE1071SXEN CE1071XEF CE107B/XEF CE107F-S/XEF CE107FSXEN CE107FTSXEN CE107M-S/XEF CE107M3SXEN CE107MBXEN CE107MST3XEN CE107MST4XEN CE107MSTXEN CE107MSXEF CE107MT-4B/XEF CE107MT-4B/XEF CE107MT-4B/XEF CE107MT-4B/XEF CE107MTST/XEF CE107V-W/XEF CE107VXEH CE1100SXEG CE1100SXEN CE1140/XEF CE1141T/XEF CE1150RSBW CE1151TSXEN CE115PEXXEN CE115PTXXEN CE115PXXEN CE117ABXEN CE117AEXXEN CE117APT-B/XEF CE117ASXEN CE117AXEN CE117AXXEN CE117PX1XEN CE1180GWTXEN CE1180UBTXEN CE118PEX1XEN CE118PPTX1XEF CE118PT-B1/XEF CE118PTX1XEN CE1191TXEN CE1351TSXEN CE137NE-S/XEF CE137NEM-X/XEF CE137NEMSXEN CE137NEMXXEF CE137NEMXXEN CE137NMBXEN CE137NMSXEN CE137NMXEN CE137NMXXEN CE137NT/XEF CE73JWXEN CK95XEN CK98FXEN CM1039-K/XEU CST1660STXEN CST1660WTXEN FG87KST/XEF FG87KSTXEG FG87KSTXEN FG87SST/XEF FW87KSTXEF GE102V-X/XEF GE1072SXEN GE107LSXEN GE109MBXEN GE109MESTXEN GE109MSTXEN GE82P-S/XEF GE82V/XEF GE82VBBXEN GE82VSSXEN GE82VT-S/XEF GE82VT-SX/XEF GE82VTSXXEF

Autres modèles

G2712N/XEC GE711K/XEN GE71M/XEN GW71B/XEN GW71E/XEN GW72N/XEN GW73V/BOL M1712N/BOL M1712N/XEN ME71M/XEN ME82V/XEF ME82V-B/BOL ME82VSS ME82V-SS/XEN ME82V-SX/XEF ME82V-WW/XEN ME86V-BBH/XEN ME86V-SSH/XEN ME86V-WW/XEN ME87M/XEN ME89F-1S/XEF ME89F-1S/XEN MS23F301EAK/EU MS23F301EAS/EE Itelem MS23F301EAS/EN MS23F301EAW/EN MS23F301EFS/EF MS23F301ELW/EN MS23F301TAS/EN MS23F302TAK_BW MS23H3125FK/EF MS23H3125FK/EN MS23H3125FW/EN MS23K3513AK/EN MS23K3513AS/EN MS23K3513AW/EN MS23K3555EK/EN MS23K3555ES/EN MS23K3555EW/EN MW71B/BOL MW71B/XEG MW71B/XEN MW76V-WW/XEF

Signes d'usure

Un magnétron qui faiblit chauffe de moins en moins fort avant de lâcher complètement, le passage direct à zéro chauffe est plus rare qu'une dégradation progressive. Temps de cuisson qui s'allonge sur plusieurs semaines pour un même plat. Bourdonnement électrique inhabituel pendant le fonctionnement. Dans certains cas, odeur de brûlé ou trace de noircissement visible au niveau du guide d'ondes dans la cavité du four. L'apparition d'étincelles à l'intérieur de la cavité, hors présence de métal, oriente aussi vers un magnétron ou un guide d'ondes en fin de vie. La plaque mica doit alors également être remplacée.

Conseils avant et après remplacement

Débrancher impérativement l'appareil avant toute intervention, le magnétron travaille avec des tensions élevées au niveau du condensateur haute tension même après coupure de l'alimentation, une décharge de sécurité s'impose avant de toucher au composant. Vérifier d'abord que le fusible haute tension et le condensateur ne sont pas en cause avant de commander quoi que ce soit, un magnétron neuf posé sur un circuit haute tension défectueux repart en panne rapidement. Contrôler l'entraxe de fixation (116 et 35 mm) et la référence exacte inscrite sur l'ancien magnétron avant de valider la commande. Après remplacement, tester la cuisson avec un verre d'eau plutôt qu'à vide, jamais de four à micro-ondes en fonctionnement sans charge à l'intérieur.

A lire depuis notre site de dépannage: Diagnostic et intervention sur un four à micro-ondes.

FAQ

Fonctionnement et rôle de la pièce

À quoi sert le magnétron OM75P31 sur un four à micro-ondes ?

Il génère les micro-ondes qui chauffent les aliments par agitation des molécules d'eau. Sans lui, le four peut s'allumer, tourner et éclairer la cavité normalement, mais aucune cuisson ne se produit.

Pourquoi mon micro-ondes tourne normalement mais ne chauffe plus rien ?

Ce symptôme est caractéristique d'un magnétron en fin de vie, le reste des fonctions de l'appareil (moteur, éclairage, plateau tournant) n'étant pas dépendant de ce composant. Avant de commander quoi que ce soit, un contrôle du fusible haute tension et du condensateur reste recommandé, ces pièces pouvant provoquer un symptôme similaire.

Compatibilité et identification

Le magnétron OM75P31 est-il compatible avec les fours Samsung et Panasonic ?

Oui, cette référence type couvre des modèles Samsung sous les déclinaisons OM75P(31)ESHL et OM75P(31)ESGN, et remplace par équivalence la référence Panasonic 2M244M23. Vérifier l'entraxe de fixation (116 et 35 mm) et la référence exacte de l'ancien magnétron avant commande pour confirmer la compatibilité sur un modèle précis.
