Module électronique four micro-ondes Whirlpool Bauknecht Ikea

Description du produit

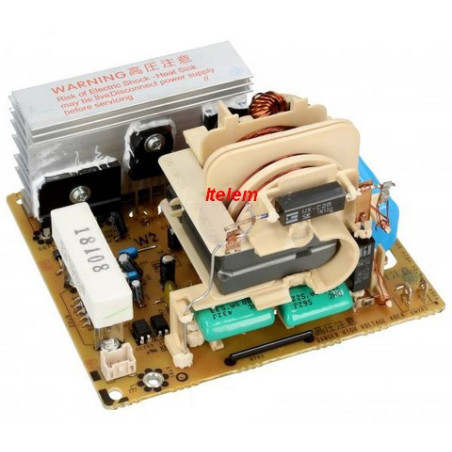

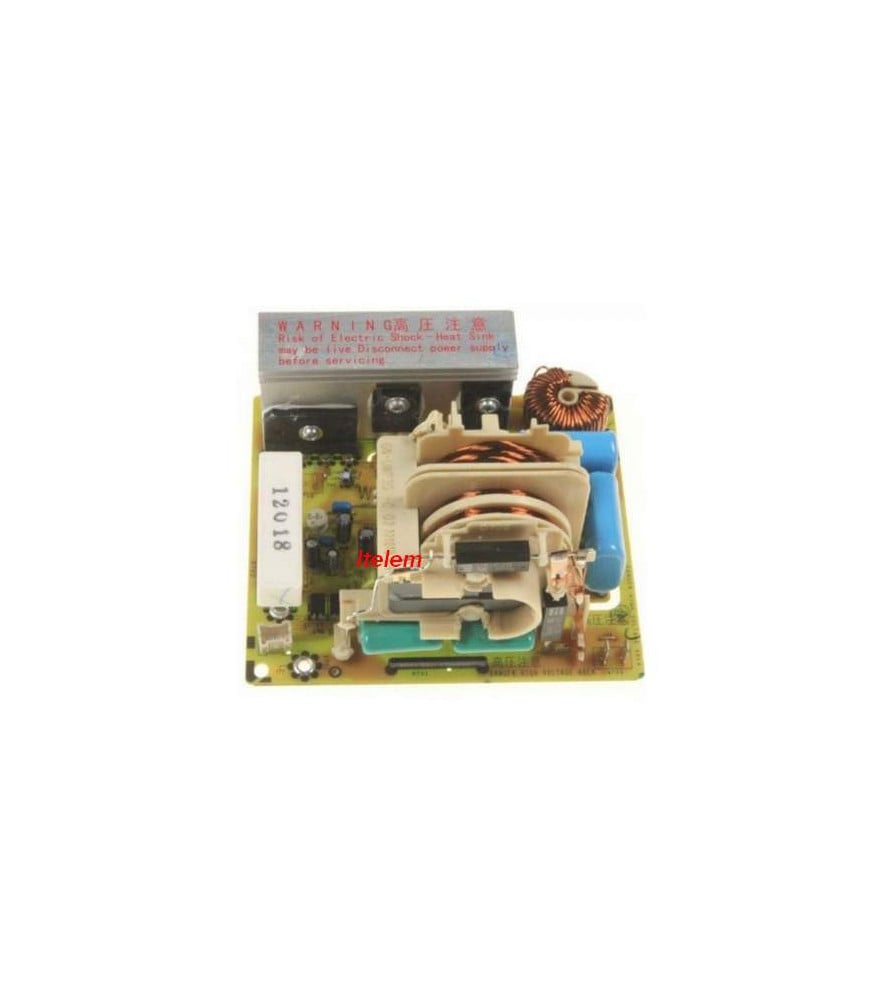

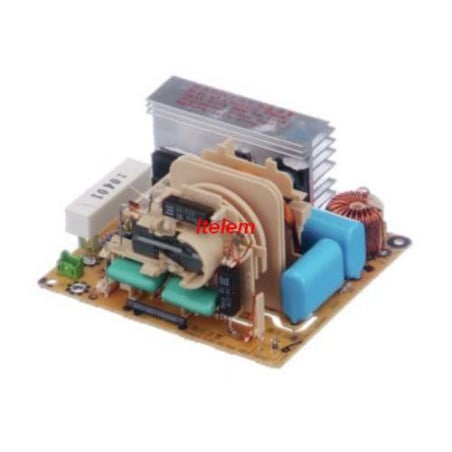

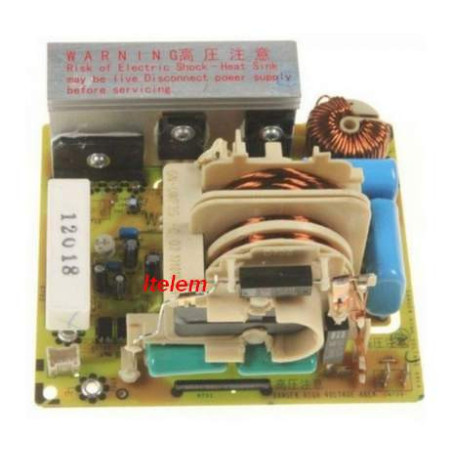

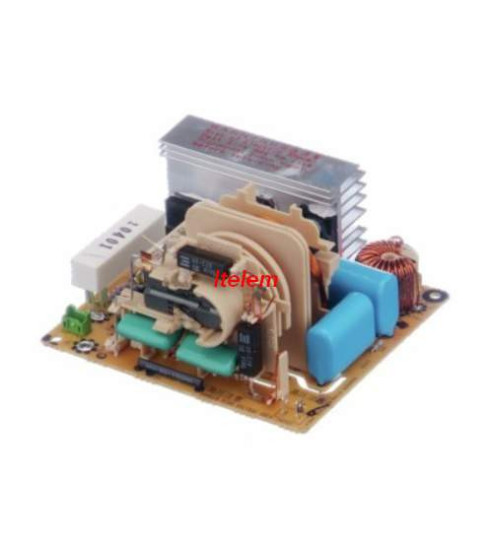

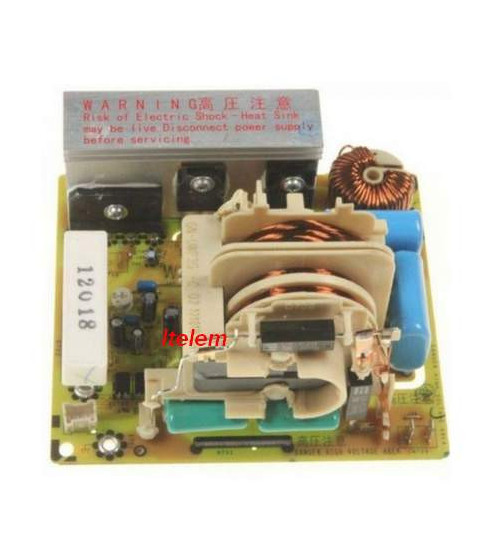

Le module inverter GN-UWP3G, référence 481010469885, est une platine électronique de puissance destinée aux fours micro-ondes. Cette carte joue un rôle central dans la gestion de la puissance micro-ondes en pilotant l’alimentation du magnétron. Contrairement aux systèmes traditionnels à transformateur, la technologie inverter permet une régulation plus fine et continue de la puissance, assurant une cuisson plus homogène et plus précise. Lorsque ce module est défaillant, le micro-ondes peut perdre totalement sa capacité de chauffe ou fonctionner de manière instable. Le remplacement de cette platine permet de rétablir un fonctionnement normal de l’appareil sans avoir à changer le four complet.

Compatibilités et équivalences

Ce module inverter est une pièce d’origine constructeur compatible avec de nombreux fours micro-ondes et fours combinés des marques Whirlpool et Ikea, ainsi que certaines gammes Bauknecht, Ignis et KitchenAid. Il est identifié par la référence principale 481010469885 et peut être associé à des références internes ou techniques équivalentes selon les fabricants. La compatibilité dépend du code service (12NC) présent sur la plaque signalétique de l’appareil. Une vérification préalable est indispensable avant commande afin d’éviter toute erreur.

Caractéristiques principales

Il s’agit d’une carte électronique inverter de puissance conçue pour micro-ondes domestiques. Elle assure la conversion et la régulation de l’énergie électrique nécessaire au fonctionnement du magnétron. Le module est généralement monté dans le compartiment électronique du four et connecté aux éléments haute tension et à la carte de commande. Sa conception permet une meilleure efficacité énergétique et une réduction des à-coups de puissance lors des cycles de cuisson.

Problèmes et pannes résolus

Le remplacement de ce module permet de résoudre les pannes suivantes :
le micro-ondes ne chauffe plus,
la chauffe est irrégulière ou insuffisante,
l’appareil démarre mais s’arrête après quelques secondes,
des défauts de puissance apparaissent sans autre anomalie visible.
Ces symptômes sont typiques d’un inverter défectueux ou en court-circuit.

Signes d’usure ou de défaillance

Les signes courants de défaillance incluent l’absence totale de chauffe malgré un affichage normal, des bruits inhabituels lors de la mise en marche, une odeur de composant chauffé ou des traces visibles de surchauffe sur la carte. Dans certains cas, le four peut fonctionner par intermittence avant de tomber complètement en panne.

Conseils d’entretien et de remplacement

Avant toute intervention, l’appareil doit impérativement être débranché du secteur. Les fours micro-ondes contiennent des composants haute tension pouvant rester chargés après coupure de l’alimentation. Le remplacement du module inverter est recommandé uniquement pour les personnes disposant des compétences techniques adaptées. Il est conseillé de contrôler également l’état du magnétron, des fusibles et des connecteurs afin d’éviter une panne récurrente. En cas de doute sur la compatibilité ou le diagnostic, un avis technique est recommandé avant commande.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du four.

858777353771 102.261.26 858754315275 601.237.53MWN410W 858754301775 701.237.57MWN400S 858777353271 902.261.27 859185212711 9BRCM4501A 859103601793 AMT036IX 858750301761 AMW5003IX 858752301761 AMW5023IX 858752301461 AMW5023NB 858752512761 AMW5025IX 858779601761 AMW7096IX 858773201791 AMW732IX 858773201491 AMW732NB 858773201291 AMW732WH 858779701791 AMW797IX 858779901791 AMW799IX 858783029793 AMW830IX 858783110491 AMW831NB 858783110291 AMW831WH 858783238793 AMW832IX 858783301793 AMW833IX 858783301693 AMW833MR 858783301493 AMW833NB 858783301293 AMW833WH 858783438741 AMW834IXL 858783601793 AMW836IX 858783638791 AMW836IX 858783615793 AMW836IX 858783638793 AMW836IX 858783681793 AMW836IX 858783638741 AMW836IXL 858783901793 AMW839IX 858783938793 AMW839IX 858784201793 AMW842IX 858784238793 AMW842IX 858784215793 AMW842IX 858784838741 AMW848/IXL 858784838793 AMW848IX 858784801793 AMW848IX 858784815793 AMW848IX 858785001793 AMW850IX 858785001741 AMW850IXL 858964801741 EMCCT9145IXL 858964801723 EMCCT9145PT 858965201723 EMCHD8145PT 858965216723 EMCHD8145PT 858965201421 EMCHD8145SW 858965201422 EMCHD8145SW 858965216423 EMCHD8145SW 858965601723 EMCHD9145PT 858965801741 EMCHT9145IXL 858965801723 EMCHT9145PT 858965816723 EMCHT9145PT 851342301002 KMDC3625IX 851341601002 KMDG3625IX 851342115002 KMPC3610IX 851342101002 KMPC3610IX 851341501002 KMPG3610IX 851341515002 KMPG3610IX 859123516421 MW-SL 859123516621 MW-SL-A 859123516721 MW-SL-C 859123616421 MW-SL/60 859123653421 MW-SL/60 859123681421 MW-SL/60 859123616621 MW-SL/60-A 859123616721 MW-SL/60-C 859123653721 MW-SL/60-C 859123681721 MW-SL/60-C 859123716621 MW-SL/60/ST-A 859123716721 MW-SL/60/ST-C 859123416621 MW-SL/ST-A 859123416721 MW-SL/ST-C 859124516421 MWC-SL 859124516621 MWC-SL-A 859124516721 MWC-SL-C 859124416621 MWC-SL/ST-A 859124416721 MWC-SL/ST-C 859124881721 MWC-XSL/60-C

Autres modèles

858777315471 156195 858777315771 30156194 858777316471 50156193 858753601771 70123026 858777316771 70156192 858777315271 90153060 858777301771 1015619010 858779115771 101.825.75MWN210S 858777301271 301.530.58 858778215471 401.561.98MWF210B 858779115271 501.825.78MWN210W 858778215771 601.562.01MWF210S 858779101771 601.825.73MWN200S 858777301471 901.561.91MWD200AN 859123516411 944.1.00MW-SL 859123516711 944.1.06MW-SL-c 859123516611 944.1.08MW-SL-a 859123416711 944.2.06MW-SL/ST-c 859123416611 944.2.08MW-SL/ST-a 859123616411 945.1.00MW-SL/60 859123616711 945.1.06MW-SL/60-c 859123616611 945.1.08MW-SL/60-a 859123716711 945.2.06MW-SL/60/ST-c 859123716611 945.2.08MW-SL/60/ST-a 859102401793 AMT024IX 859102501793 AMT025IX 859102601792 AMT026IX 859103601791 AMT036IX 859119815711 AMT198 858955116721 AMU551IN 858750212793 AMW500/1IX 858750301791 AMW503IX 858751012792 AMW510IX 858751015794 AMW510IX 858751061792 AMW510IX 858751064792 AMW510IX 858751099794 AMW510IX 858751043791 AMW510IX 858751012492 AMW510NB 858751061492 AMW510NB 858751012292 AMW510WH 858751061292 AMW510WH 858751401791 AMW514IX 858751501791 AMW515IX 858751801793 AMW518IX 858751810793 AMW518IX 858751815793 AMW518IX 858751829793 AMW518IX 858751839793 AMW518IX 858751838793 AMW518IX 858751838493 AMW518NB 858751915791 AMW519IX 858752099645 AMW520AL 858752099796 AMW520IX 858752099495 AMW520NB 858752099295 AMW520WH 858752201493 AMW522BL 858752201794 AMW522IX 858752201293 AMW522WH 858752301791 AMW523IX 858752301491 AMW523NB 858752412795 AMW524IX 858752501791 AMW525/IX 858752512791 AMW525IX 858752801643 AMW528AL 858752801794 AMW528IX 858752929795 AMW529IX 858753510792 AMW535IX 858753564792 AMW535IX 858753838793 AMW538IX 858753801792 AMW538IX 858753810793 AMW538IX 858754401791 AMW544IX 858755801791 AMW558IX 858757061791 AMW570IX 858770129791 AMW701/IX 858770129792 AMW701IX 858770301791 AMW703IX 858770301491 AMW703NB 858770301291 AMW703WH 858770501491 AMW705BL 858770501791 AMW705IX 858770501792 AMW705IX 858770501291 AMW705WH 858771101781 AMW711 858771136781 AMW711 858771110791 AMW711IX 858771115781 AMW711IX 858771210791 AMW712IX 858771215791 AMW712IX 858771501791 AMW715IX 858771501792 AMW715IX 858771510781 AMW715IX 858773110791 AMW731IX 858773101781 AMW731IX 858773101791 AMW731IX 858773210791 AMW732IX 858773361792 AMW733IX 858773361791 AMW733IX 858773338791 AMW733IX 858773501791 AMW735IX 858773501761 AMW735IX 858773510791 AMW735IX 858773515791 AMW735IX 858773501792 AMW735IX 858773510792 AMW735IX 858773515792 AMW735IX 858773501691 AMW735MR 858773501491 AMW735NB 858773501291 AMW735WH 858773701491 AMW737NB 858774201791 AMW742/IX 858774201491 AMW742/NB 858774201291 AMW742/WH 858774301791 AMW743/IX 858775101781 AMW751/IX 858775401791 AMW754IX 858775501791 AMW755IX 858775510791 AMW755IX 858775501792 AMW755IX 858775801791 AMW758IX 858775815791 AMW758IX 858775801792 AMW758IX 858779601791 AMW796IX 858779801791 AMW798IX 858780001791 AMW800IX 858780101791 AMW801IX 858780810791 AMW808IX 858781301791 AMW813IX 858782001791 AMW820IX 858782015791 AMW820IX 858782001491 AMW820NB 858782001291 AMW820WH 858782015291 AMW820WH 858782301791 AMW823IX 858782501791 AMW825IX 858783029791 AMW830IX 858783110791 AMW831IX 858783238791 AMW832/IX 858783201791 AMW832IX 858783201491 AMW832NB 858783301791 AMW833IX 858783301691 AMW833MR 858783301491 AMW833NB 858783301291 AMW833WH 858783401791 AMW834IX 858783410791 AMW834IX 858783438791 AMW834IX 858783601791 AMW836IX 858783615791 AMW836IX 858783681791 AMW836IX 858783938791 AMW839/IX 858783901791 AMW839IX 858784001791 AMW840IX 858784201791 AMW842IX 858784215791 AMW842IX 858784238791 AMW842IX 858784801791 AMW848IX 858784810791 AMW848IX 858784815791 AMW848IX 858784838791 AMW848IX 858785001791 AMW850/IX 859185015791 CLMW10IX 859185115791 CLMW20IX 858953101721 EMCCD6231IN 858916601713 EMCCD6244 858915661712 EMCCD6344 858915661711 EMCCD6344IN 858964016721 EMCCE8145PT 858953401722 EMCCE8238PT 858953016721 EMCCI7555IN 858953016411 EMCCI7555SW 858953216721 EMCCI7556PT 858953116721 EMCCI8560IX 858953116411 EMCCI8560SW 858964801721 EMCCT9145PT 858955101721 EMCHD6231 858916701643 EMCHD6244 858916701714 EMCHD6244 858917701714 EMCHD7244 858965216421 EMCHD8145SW 858965601721 EMCHD9145PT 858955501721 EMCHE8138PT 858961001721 EMCHE8143PT 858962001721 EMCHE8144IX 858965801721 EMCHT9145PT 858965816721 EMCHT9145PT 858916012714 EMGHD6244 858951101721 EMSD6231 858951116721 EMSD6231INOX 859108519211 IM80L 859108519711 IM80LRF 859108519411 IM80LSV 859108619711 IM80XLRF 851340801001 KMCM3810IN 851340815001 KMCM3810IN 851340801002 KMCM3810IN 851340901001 KMCM3825 851342301001 KMDC3625IX 851341601001 KMDG3625IX 851342101001 KMPC3610IX 851342115001 KMPC3610IX 851341501001 KMPG3610IX 851341515001 KMPG3610IX 859123516412 MW-SL 859123516612 MW-SL-A 859123516712 MW-SL-C 859123616412 MW-SL/60 859124653411 MW-SL/60 859123616612 MW-SL/60-A 859123616712 MW-SL/60-C 859124653711 MW-SL/60-C 859123653711 MW-SL/60-C 859123716612 MW-SL/60/ST-A 859123716712 MW-SL/60/ST-C 859123653411 MW-SL/60BL 859123416612 MW-SL/ST-A 859123416712 MW-SL/ST-C 859124516411 MWC-SL 859124516711 MWC-SL 859124516611 MWC-SL-A 859124616411 MWC-SL/60 859124616421 MWC-SL/60 859124653421 MWC-SL/60 859124616611 MWC-SL/60-A 859124616621 MWC-SL/60-A 859124616711 MWC-SL/60-C 859124616721 MWC-SL/60-C 859124653721 MWC-SL/60-C 859124716611 MWC-SL/60/ST-A 859124716621 MWC-SL/60/ST-A 859124716711 MWC-SL/60/ST-C 859124716721 MWC-SL/60/ST-C 859124416611 MWC-SL/ST-A 859124416711 MWC-SL/ST-C 859124801411 MWC-XSL/60 859124853411 MWC-XSL/60 859124816421 MWC-XSL/60 859124816422 MWC-XSL/60 859124801611 MWC-XSL/60-A 859124816621 MWC-XSL/60-A 859124816622 MWC-XSL/60-A 859124801711 MWC-XSL/60-C 859124853711 MWC-XSL/60-C 859124853721 MWC-XSL/60-C 859124816721 MWC-XSL/60-C 859124816722 MWC-XSL/60-C 859124853421 MWC-XSL/60MIRROR 858753301473 MWC00B701.424.16 858753301173 MWC00G001.423.87 858753301773 MWC00S701.230.26 858753301774 MWC00S701.230.26 858753301273 MWC00W301.456.00 858753315473 MWC10BGB601.454.01 858753315173 MWC10GGB801.455.51 858753315773 MWC10S501.230.27 858753315273 MWC10WGB101.456.01 858753316473 MWC40BCH801.454.00 858753316173 MWC40GCH601.455.52 858753316273 MWC40WCH901.456.02 858777153471 MWD200AN 858777101471 MWD200AN901.561.91 858777101771 MWD200S101.561.90 858777101271 MWD200WF301.530.58 858777115471 MWD210AN001.561.95 858777115771 MWD210S301.561.94 858777116471 MWD240AN 858777116771 MWD240S 858777116271 MWD240WF 858778201471 MWF200B 858778101471 MWF200B801.561.96 858778101472 MWF200B801.561.96 858778201771 MWF200S 858778101771 MWF200S201.561.99 858778101772 MWF200S201.561.99 858778101272 MWF200W 858778101271 MWF200W401.562.02 858778115471 MWF210B401.561.98 858778115472 MWF210B401.561.98 858778115771 MWF210S601.562.01 858778115772 MWF210S601.562.01 858778115271 MWF210W001.562.04 858778115272 MWF210W001.562.04 858778216471 MWF240B 858778116472 MWF240B 858778116471 MWF240B601.561.97 858778216771 MWF240S 858778116772 MWF240S 858778116771 MWF240S801.562.00 858778116272 MWF240W 858778116271 MWF240W201.562.03 858779101271 MWN200W 858779116771 MWN240S 858779116271 MWN240W 858754353771 MWN400S 858754301773 MWN400S701.237.57 858754301273 MWN400W401.237.54 858754315773 MWN410S901.237.56 858754315273 MWN410W601.237.53 858754316773 MWN440S101.237.55 858754316273 MWN440W801.237.52

FAQ – Module inverter GN-UWP3G micro-ondes Whirlpool / Ikea 481010469885

À quoi sert le module inverter GN-UWP3G ?

Le module inverter GN-UWP3G est une platine électronique de puissance. Il permet de réguler précisément l’énergie envoyée au magnétron afin de produire les micro-ondes nécessaires à la cuisson. Sans ce module, le micro-ondes ne peut pas chauffer correctement.

Le micro-ondes peut-il fonctionner sans module inverter ?

Non. Même si l’afficheur, l’éclairage ou le plateau tournant semblent fonctionner normalement, l’absence ou la défaillance du module inverter empêche la génération des micro-ondes. L’appareil reste alors froid.

Symptômes et pannes liés au module inverter

Quels sont les signes d’un module inverter défectueux ?

Les signes les plus courants sont une absence totale de chauffe, une chauffe très faible, un arrêt de l’appareil après quelques secondes ou un fonctionnement irrégulier sans message d’erreur clair.

Pourquoi le micro-ondes s’allume mais ne chauffe pas ?

Ce symptôme est typique d’un module inverter en panne. La partie commande fonctionne, mais la production de puissance micro-ondes est absente ou instable.

Le module inverter peut-il provoquer des coupures en cours de cycle ?

Oui. Un inverter défaillant peut entraîner des arrêts de sécurité, des coupures aléatoires ou un fonctionnement par intermittence lors de la cuisson.

Compatibilité et identification de la pièce

Ce module est-il compatible avec tous les micro-ondes Whirlpool ?

Non. Bien que la référence 481010469885 équipe de nombreux modèles Whirlpool et Ikea, la compatibilité dépend du code service (12NC) figurant sur la plaque signalétique de l’appareil.

Existe-t-il des équivalences pour le module GN-UWP3G ?

Certaines références techniques internes peuvent exister selon les fabricants, mais seule la référence constructeur adaptée garantit une compatibilité totale et un fonctionnement sécurisé.

Où trouver la référence exacte de mon micro-ondes ?

La référence complète de l’appareil se trouve sur la plaque signalétique, généralement située à l’intérieur du four ou sur le côté du châssis.

Remplacement et sécurité

Peut-on remplacer soi-même un module inverter de micro-ondes ?

Le remplacement est fortement déconseillé aux personnes non qualifiées. Les micro-ondes contiennent des composants haute tension pouvant rester chargés même après débranchement.

Faut-il programmer l’appareil après remplacement du module ?

Dans la majorité des cas, aucune programmation n’est nécessaire. Le module inverter fonctionne directement avec la carte de commande existante si la référence est strictement compatible.

Quels contrôles effectuer avant de remplacer la platine ?

Il est recommandé de vérifier le magnétron, les fusibles haute tension, les connecteurs et l’absence de traces de surchauffe afin d’éviter une panne récurrente.

Fiabilité et durée de vie

Le remplacement du module inverter prolonge-t-il la durée de vie du micro-ondes ?

Oui. Le module inverter est une pièce majeure. Son remplacement permet de réparer une panne critique sans changer l’appareil complet, prolongeant ainsi significativement sa durée de vie.

S’agit-il d’une pièce d’origine constructeur ?

Oui. Le module inverter GN-UWP3G est une pièce d’origine conçue pour assurer une régulation de puissance conforme, une sécurité optimale et une fiabilité équivalente à celle d’origine.
