Module électronique four micro-ondes Bosch Siemens

Description du produit

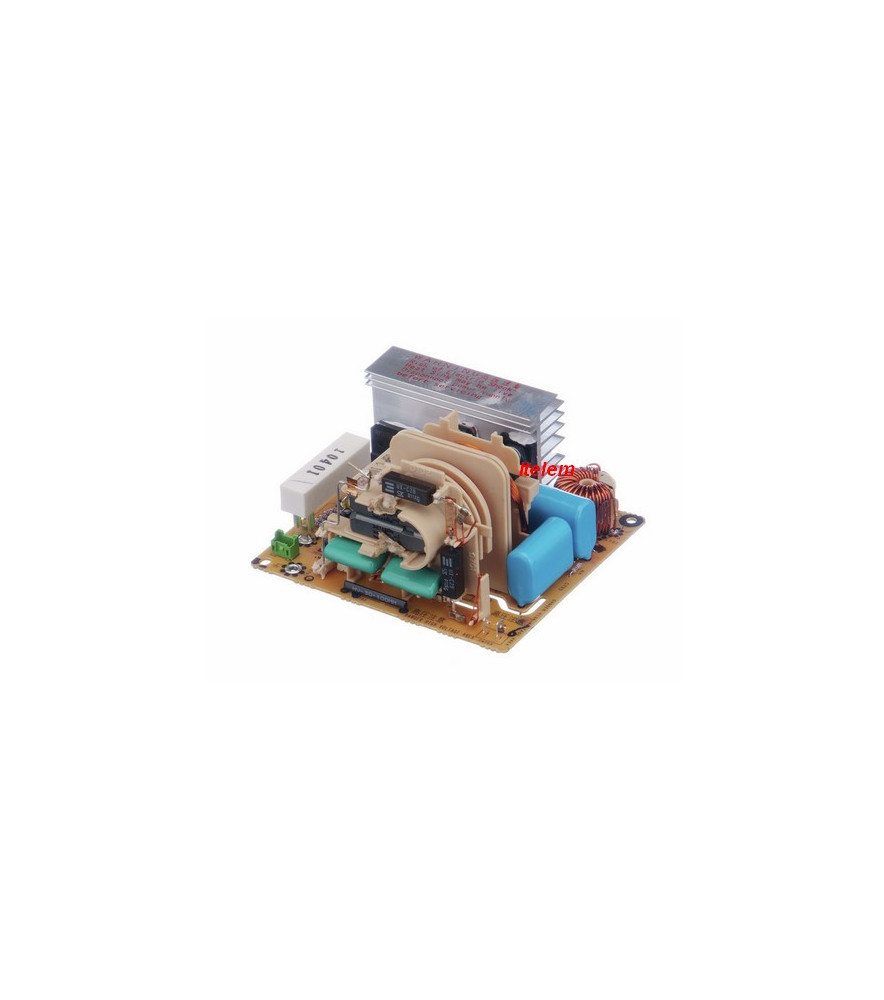

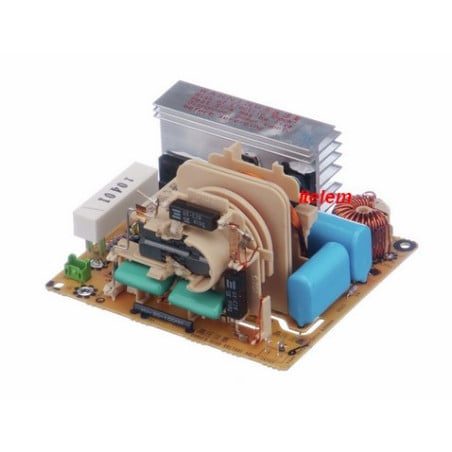

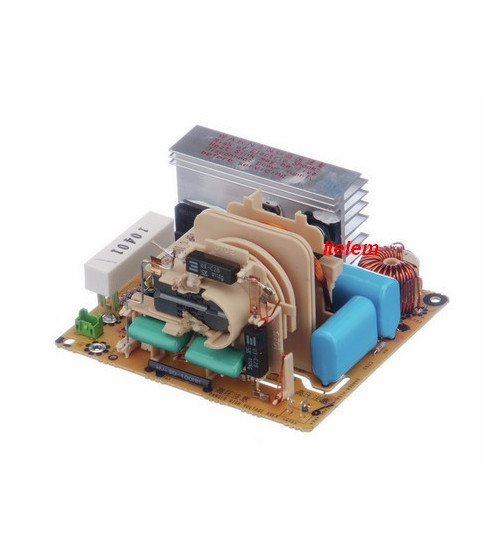

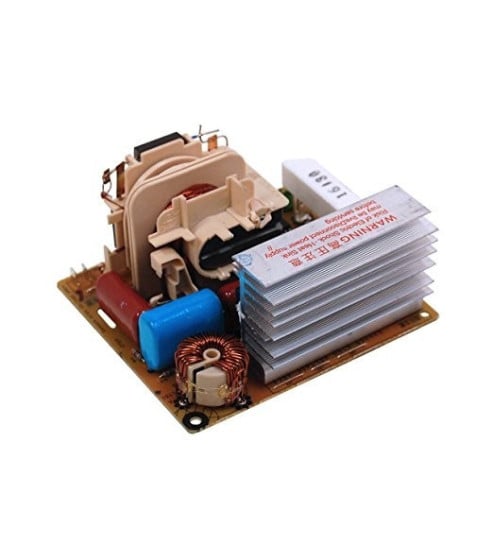

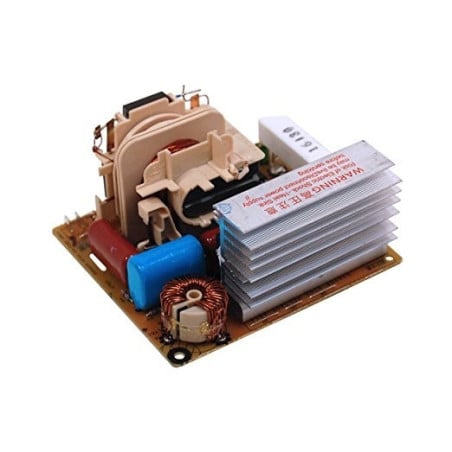

Le module électronique inverter 00647895 est une carte de puissance destinée aux fours micro-ondes Bosch et Siemens équipés de la technologie inverter. Il assure l’alimentation haute tension du magnétron de manière électronique et régulée, sans utiliser de transformateur haute tension classique.

Cette technologie permet une production continue et maîtrisée des micro-ondes. La puissance n’est plus délivrée par cycles marche arrêt, mais modulée de façon progressive. Le résultat est une cuisson plus homogène, une meilleure décongélation et une stabilité accrue du fonctionnement.

Le module inverter intègre ses propres circuits de sécurité afin de protéger le magnétron et l’électronique de commande contre les surintensités, les surchauffes et les défauts de charge.

Compatibilités et équivalences

Le module inverter 00647895 est conçu pour de nombreux fours micro-ondes Bosch et Siemens du groupe BSH équipés d’une alimentation inverter.

Il remplace les systèmes haute tension traditionnels composés d’un transformateur, d’un condensateur et d’une diode haute tension. La compatibilité doit impérativement être validée à partir de la référence exacte de l’appareil figurant sur la plaque signalétique.

Cette pièce n’est pas universelle. Une incompatibilité peut entraîner un dysfonctionnement immédiat ou la détérioration du module.

Caractéristiques principales

Technologie inverter

Alimentation électronique haute tension du magnétron
Régulation continue et précise de la puissance micro-ondes
Suppression du transformateur haute tension classique

Sécurité et fiabilité

Surveillance permanente du courant et de la température
Protections intégrées contre la surchauffe et la surcharge
Coupure automatique en cas d’anomalie détectée

Application

Module d’origine constructeur Bosch Siemens
Conçu pour fours micro-ondes domestiques à technologie inverter

Problèmes et pannes résolus

Le remplacement du module inverter 00647895 permet de résoudre les pannes suivantes :

Absence de chauffe alors que l’appareil démarre normalement
Arrêt du micro-ondes après quelques secondes de fonctionnement
Puissance micro-ondes faible, instable ou inexistante
Défaut d’alimentation du magnétron sans message d’erreur clair
Coupure de sécurité répétée lors du lancement d’un cycle

Ces symptômes sont typiques d’un module inverter défectueux ou d’un défaut de gestion de la charge.

Signes d’usure ou de défaillance

Fonctionnement du ventilateur et du plateau sans production de chaleur
Arrêt systématique après 3 à 10, ou 22 secondes
Micro-ondes qui s’allume mais ne chauffe plus
Odeur de composant électronique chauffé
Traces visibles de surchauffe ou détérioration sur la carte

Affichage d'un code panne: H 90 ,H 95, H 96 , H 97 , H 98 ou H 99.

Un diagnostic complet est indispensable avant tout remplacement.

Conseils d’entretien et de remplacement

Avant toute intervention, l’appareil doit être débranché. Le module inverter peut conserver une charge résiduelle même hors tension. Les consignes de sécurité constructeur doivent être strictement respectées (Laisser l'appareil reposer 2 heures au moins avant intervention).

Avant de remplacer ce module, il est indispensable de contrôler l’état du magnétron, le bon fonctionnement de la ventilation, les sécurités de porte et les sondes thermiques. Un magnétron défectueux ou un défaut de refroidissement peut provoquer la destruction immédiate d’un module inverter neuf.

Le remplacement doit être réalisé par une personne qualifiée, et peut être effectuée par une personne méthodique et rigoureuse, idéalement avec des équipements de protection contre les décharges électrostatiques.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

BM220100/35 BM220100/36 BM220110/35 BM220110/36 BM220110CN/36 BM220130/35 BM220130/36 BM220130CN/36 BM221100/35 BM221100/36 BM221110/35 BM221110/36 BM221110CN/36 BM221130/35 BM221130/36 BM221130CN/36 BM270100/01 BM270100/02 BM270100/03 BM270100/35 BM270100/36 BM270100/37 BM270110/01 BM270110/02 BM270110/03 BM270110/35 BM270110/36 BM270110/37 BM270130/01 BM270130/02 BM270130/03 BM270130/35 BM270130/36 BM270130/37 BM271100/01 BM271100/02 BM271100/03 BM271100/35 BM271100/36 BM271100/37 BM271110/01 BM271110/02 BM271110/03 BM271110/35 BM271110/36 BM271110/37 BM271130/01 BM271130/02 BM271130/03 BM271130/35 BM271130/36 BM271130/37 BM274100/01 BM274100/02 BM274100/03 BM274100/35 BM274100/36 BM274100/37 BM274110/01 BM274110/02 BM274110/03 BM274110/35 BM274110/36 BM274110/37 BM274130/01 BM274130/02 BM274130/03 BM274130/35 BM274130/36 BM274130/37 BM275100/01 BM275100/02 BM275100/03 BM275100/35 BM275100/36 BM275100/37 BM275110/01 BM275110/02 BM275110/03 BM275110/35 BM275110/36 BM275110/37 BM275130/01 BM275130/02 BM275130/03 BM275130/35 BM275130/36 BM275130/37 BM450100/04 BM450110/01 BM450110/04 BM450130/01 BM450130/04 BM451100/04 BM451110/01 BM451110/04 BM451130/01 BM451130/04 BM454100/04 BM454110/01 BM454110/04 BM454130/01 BM454130/04 BM455100/04 BM455110/01 BM455110/04 BM455130/01 BM455130/04 BM484110/01 BM485110/01 BMP224100/01 BMP224100/04 BMP224100/05 BMP224110/01 BMP224110/04 BMP224110/05 BMP224130/01 BMP224130/04 BMP224130/05 BMP225100/01 BMP225100/04 BMP225100/05 BMP225110/01 BMP225110/04 BMP225110/05 BMP225130/01 BMP225130/04 BMP225130/05 BMP250100/01 BMP250100/02 BMP250100/03 BMP250100/04 BMP250110/01 BMP250110/02 BMP250110/03 BMP250110/04 BMP250130/01 BMP250130/02 BMP250130/03 BMP250130/04 BMP251100/01 BMP251100/02 BMP251100/03 BMP251100/04 BMP251110/01 BMP251110/02 BMP251110/03 BMP251110/04 BMP251130/01 BMP251130/02 BMP251130/03 BMP251130/04 C17UR02N0/01 C17UR02N0B/01 C54L60N0/01 C54L60N0/02 C54L60N0/07 C54L60N0/08 C54L60N0/35 C54L60N0/36 C54L60N0/38 C54L60N0GB/01 C54L60N0GB/02 C54L60N0GB/07 C54L60N0GB/08 C54L60N0GB/35 C54L60N0GB/36 C54L60N0GB/38 C54L60N0RU/02 C54L60N0RU/07 C54L60N0RU/08 C54L60N0RU/36 C54L60N0RU/38 C54L60N3/38 C54L60N3GB/38 C54L60N3RU/38 C54L60S0/01 C54L60S0/02 C54L60S0/35 C54L60S0/37 C54L60S0/38 C54L60S0GB/01 C54L60S0GB/02 C54L60S0GB/35 C54L60S0GB/37 C54L60S0GB/38 C54L60S3/38 C54L60S3GB/38 C54L60W0/01 C54L60W0/02 C54L60W0/35 C54L60W0/37 C54L60W0/38 C54L60W3/38 C54L70N0/01 C54L70N0/02 C54L70N0/03 C54L70N0/04 C54L70N0/07 C54L70N0/08 C54L70N0/36 C54L70N0/38 C54L70N0GB/01 C54L70N0GB/02 C54L70N0GB/03 C54L70N0GB/04 C54L70N0GB/07 C54L70N0GB/08 C54L70N0GB/36 C54L70N0GB/38 C54L70N0RU/02 C54L70N0RU/04 C54L70N0RU/07 C54L70N0RU/08 C54L70N0RU/36 C54L70N0RU/38 C54L70N3/38 Itelem C54L70N3GB/38 C54L70N3RU/38 C54R60N0/01 C54R60N0/02 C54R60N0/07 C54R60N0/35 C54R60N0/36 C54R60N0/37 C54R60N0/38 C54R60N0GB/01 C54R60N0GB/02 C54R60N0GB/07 C54R60N0GB/35 C54R60N0GB/36 C54R60N0GB/38 C54R60N3/37 C54R60N3/38 C54R60N3GB/37 C54R60N3GB/38 C54R60S0GB/01 C54R60S0GB/02 C54R60S0GB/35 C54R60S0GB/37 C54R60S0GB/38 C54R60S3GB/38 C54R70N0/01 C54R70N0/02 C54R70N0/03 C54R70N0/04 C54R70N0/07 C54R70N0/08 C54R70N0/36 C54R70N0/38 C54R70N0GB/01 C54R70N0GB/02 C54R70N0GB/04 C54R70N0GB/07 C54R70N0GB/08 C54R70N0GB/36 C54R70N0GB/38 C54R70N3/38 C54R70N3GB/38 C57M70N0/01 C57M70N0/02 C57M70N0/03 C57M70N0/04 C57M70N0/35 C57M70N0/36 C57M70N0/37 C57M70N0/39 C57M70N0GB/01 C57M70N0GB/02 C57M70N0GB/03 C57M70N0GB/04 C57M70N0GB/35 C57M70N0GB/36 C57M70N0GB/37 C57M70N0GB/38 C57M70N0GB/39 C57M70N3/37 C57M70N3/39 C57M70N3GB/38 C57M70N3GB/39 C57M70S0GB/01 C57M70S0GB/02 C57M70S0GB/03 C57M70S0GB/04 C57M70S0GB/35 C57M70S0GB/36 C57M70S0GB/37 C57M70S0GB/38 C57M70S0GB/39 C57M70S3GB/38 C57M70S3GB/39 C57W40N0/01 C57W40N0/02 C57W40N0/03 C57W40N0/04 C57W40N0/35 C57W40N0/37 C57W40N0/39 C57W40N0/40 C57W40N0GB/01 C57W40N0GB/02 C57W40N0GB/03 C57W40N0GB/04 C57W40N0GB/35 C57W40N0GB/37 C57W40N0GB/39 C57W40N0GB/40 C57W40N3/37 C57W40N3/39 C57W40N3/40 C57W40N3GB/37 C57W40N3GB/39 C57W40N3GB/40 C57W40S0/01 C57W40S0/02 C57W40S0/03 C57W40S0/04 C57W40S0/35 C57W40S0/37 C57W40S0/39 C57W40S0/40 C57W40S0GB/01 C57W40S0GB/02 C57W40S0GB/03 C57W40S0GB/04 C57W40S0GB/35 C57W40S0GB/37 C57W40S0GB/39 C57W40S0GB/40 C57W40S3/37 C57W40S3/39 C57W40S3/40 C57W40S3GB/37 C57W40S3GB/39 C57W40S3GB/40 C57W40W0/01 C57W40W0/02 C57W40W0/03 C57W40W0/04 C57W40W0/35 C57W40W0/37 C57W40W0/39 C57W40W0/40 CF634AGS1/01 CF634AGS1B/01 CFA634GS1/01 CFA634GS1B/01 CN462250/01 CN462250/02 CN462250/03 CN462250/04 CN462250/35 CN462250/36 CN462250/37 CN462250/39 HB84E562/01 HB84E562/02 HB84E562/03 HB84E562/04 HB84E562/35 HB84E562/36 HB84E562/37 HB84E562/39 HB84E562B/01 HB84E562B/02 HB84E562B/03 HB84E562B/04 HB84E562B/35 HB84E562B/36 HB84E562B/37 HB84E562B/38 HB84E562B/39 HB84E562S/01 HB84E562S/02 HB84E562S/04 HBC84E623/01 HBC84E623/02 HBC84E623/03 HBC84E623/04 HBC84E623/35 HBC84E623/36 HBC84E623/37 HBC84E623/39 HBC84E623B/01 HBC84E623B/02 HBC84E623B/03 HBC84E623B/04 HBC84E623B/35 HBC84E623B/36 HBC84E623B/37 HBC84E623B/38 HBC84E623B/39 HBC84E653/01 HBC84E653/02 HBC84E653/03 HBC84E653/04 HBC84E653/35 HBC84E653/36 HBC84E653/37 HBC84E653/39 HBC84E653B/01 HBC84E653B/02 HBC84E653B/03 HBC84E653B/04 HBC84E653B/35 HBC84E653B/36 HBC84E653B/37 HBC84E653B/38 HBC84E653B/39 HBC84E653S/01 HBC84E653S/02 HBC84E653S/04 HBC84E663/01 HBC84E663/02 HBC84E663/03 HBC84E663/04 HBC84E663/35 HBC84E663/36 HBC84E663/37 HBC84E663/39 HBC84E663B/01 HBC84E663B/02 HBC84E663B/03 HBC84E663B/04 HBC84E663B/35 HBC84E663B/36 HBC84E663B/37 HBC84E663B/38 HBC84E663B/39 HF25G5L2/01 HF25G5L2/02 HF25G5L2/03 HF25G5L2/04 HF25G5L2/05 HF25G5L2/06 HF25G5L2/07 HF25G5L2/36 HF25G5L2IN/36 HF25G5L2W/01 HF25G5L2W/02 HF25G5L2W/03 HF25G5L2W/04 HF25G5L2W/07 HF25G5L2W/36 HF25G5R2/01 HF25G5R2/02 HF25G5R2/03 HF25G5R2/04 HF25G5R2/07 HF25G5R2/36 HF25M2L2/01 HF25M2L2/02 HF25M2L2/35 HF25M2L2/36 HF25M2R2/01 HF25M2R2/02 HF25M2R2/35 HF25M2R2/36 HF25M5L2/01 HF25M5L2/02 HF25M5L2/03 HF25M5L2/04 HF25M5L2/05 HF25M5L2/07 HF25M5L2/36 HF25M5L2B/01 HF35M562/03 HF35M562/39

Autres modèles

BM211100/03 BM220100/01 BM220100/02 BM220100/03 BM220100/04 BM220100/05 BM220100/06 BM220100/08 BM220100/09 BM220110/01 BM220110/02 BM220110/03 BM220110/04 BM220110/05 BM220110/06 BM220110/07 BM220110/08 BM220110/09 BM220110CN/01 BM220130/01 BM220130/02 BM220130/03 BM220130/04 BM220130/05 BM220130/06 BM220130/07 BM220130/08 BM220130/09 BM220130CN/01 BM221100/01 BM221100/02 BM221100/03 BM221100/04 BM221100/05 BM221100/06 BM221100/08 BM221100/09 BM221110/01 BM221110/02 BM221110/03 BM221110/04 BM221110/05 BM221110/06 BM221110/07 BM221110/08 BM221110/09 BM221110CN/01 BM221130/01 BM221130/02 BM221130/03 BM221130/04 BM221130/05 BM221130/06 BM221130/07 BM221130/08 BM221130/09 BM221130CN/01 H5474A0/01 H5474A0/02 H5474A0/03 H5474A0/04 H5474N0/01 H5474N0/02 H5474N0/03 H5474N0/04 H5474N0GB/01 H5474N0GB/02 H5474N0GB/03 H5474N0GB/04 H5474S0/01 H5474S0/02 H5474S0/03 H5474S0/04 H5474S0GB/01 H5474S0GB/02 H5474S0GB/03 H5474S0GB/04 H5474W0/01 H5474W0/02 H5474W0/03 H5474W0/04 H5474W0GB/01 H5474W0GB/02 H5474W0GB/03 H5474W0GB/04 H54R4N0/01 H54R4N0/02 H54R4N0/03 H54R4N0/04 H5574N0/01 H5574N0/02 H5574N0/03 H5574N0/04 H5574N0GB/01 H5574N0GB/02 H5574N0GB/03 H5574N0GB/04 HF25G560/01 HF25G560/02 HF25G560/03 HF25G560/04 HF25G560TI/01 HF25G561/01 HF25G561/02 HF25G561/03 HF25G561/04 HF25M260/01 HF25M260/02 HF25M260/03 HF25M260/04 HF25M260B/01 HF25M260B/02 HF25M261/01 HF25M261/02 HF25M261/03 HF25M261/04 HF25M560/01 HF25M560/02 HF25M560/03 HF25M560/04 HF25M560B/01 HF25M560B/02 HF25M560B/03 HF25M560B/04 HF25M560TI/01 HF25M560TI/02 HF25M561/01 HF25M561/02 HF25M561/03 HF25M561/04 HF25M660/01 HF25M660/02 HF25M660/03 HF25M660/04 HF25M660B/01 HF25M660B/02 HF25M660B/03 HF25M660B/04 HF25M661/01 HF25M661/02 HF25M661/03 HF25M661/04 HF25M760/01 HF25M760/02 HF25M760/03 HF25M760/04 HF25M761/01 HF25M761/02 HF25M761/03 HF25M761/04 HMT35M653/35 HMT85G650/01 HMT85G650/02 HMT85G650/03 HMT85G650/04 HMT85G650B/01 HMT85G650B/02 HMT85G650B/03 HMT85G650B/04 HMT85G651/01 HMT85G651/02 HMT85G651/03 HMT85G651/04 HMT85M620/01 HMT85M620/02

FAQ – Module électronique inverter micro-ondes Bosch Siemens 00647895

À quoi sert un module inverter dans un four micro-ondes

Le module inverter sert à alimenter le magnétron en haute tension de manière électronique et régulée. Il permet de produire les micro-ondes nécessaires à la cuisson avec une puissance stable et continue, contrairement aux systèmes traditionnels à transformateur qui fonctionnent par cycles marche arrêt.

Quelle est la différence entre un micro-ondes inverter et un micro-ondes classique

Un micro-ondes classique régule la puissance en coupant et rétablissant l’alimentation du magnétron. Un micro-ondes inverter ajuste la puissance en continu grâce à l’électronique de puissance. La cuisson est plus homogène, la décongélation plus précise et le fonctionnement plus silencieux.

Quels sont les symptômes d’un module inverter défectueux

Les symptômes les plus courants sont une absence totale de chauffe, un arrêt du micro-ondes après quelques secondes, une puissance très faible ou inexistante, ou encore un fonctionnement normal des accessoires sans production de chaleur.

Un micro-ondes qui s’arrête après quelques secondes est-il forcément en panne d’inverter

Pas systématiquement. Ce comportement peut être lié au module inverter, mais aussi à un magnétron défectueux, une sonde thermique défaillante, un défaut de ventilation ou un problème de sécurité de porte. Un diagnostic complet est indispensable avant remplacement.

Peut-on remplacer le module inverter sans contrôler le magnétron

Non. Un magnétron défectueux peut provoquer une surcharge et détruire immédiatement un module inverter neuf. Le contrôle du magnétron, de son isolement et de sa charge est indispensable avant toute intervention.

Le module inverter peut-il être réparé au composant

Dans le cadre d’un dépannage standard, le module inverter n’est pas réparable au composant. Les éléments de puissance et de sécurité sont intégrés et calibrés en usine. En cas de défaut confirmé, le remplacement complet du module est recommandé.

Le module inverter conserve-t-il une charge électrique après débranchement

Oui. Même hors tension, le module inverter peut conserver une charge résiduelle pendant plusieurs secondes. Il est impératif de respecter les procédures de sécurité et les temps d’attente constructeur avant toute intervention.

Quels contrôles effectuer avant de remplacer le module inverter 00647895

Il est recommandé de vérifier le magnétron, les sondes thermiques, les interrupteurs de porte, le fonctionnement du ventilateur et l’état des connecteurs. Ces éléments conditionnent le fonctionnement et la protection du module inverter.

Le module inverter 00647895 est-il universel

Non. Ce module est spécifique à certains fours micro-ondes Bosch et Siemens équipés de la technologie inverter. La compatibilité doit toujours être vérifiée à partir de la référence exacte de l’appareil figurant sur la plaque signalétique.

Le remplacement du module inverter doit-il être effectué par un professionnel

Oui. Le module inverter est un composant de haute tension. Son remplacement nécessite des compétences techniques, le respect strict des consignes de sécurité et une protection contre les décharges électrostatiques.

Quels sont les avantages à long terme d’un micro-ondes inverter

La technologie inverter permet une meilleure maîtrise de la cuisson, une usure plus régulière du magnétron et un confort d’utilisation supérieur. Lorsqu’il est correctement entretenu, le système inverter contribue à une meilleure longévité de l’appareil.
