Module de puissance four Bosch Siemens

Module électronique de puissance 00657050 pour four Bosch Siemens Neff Gaggenau

Description du produit

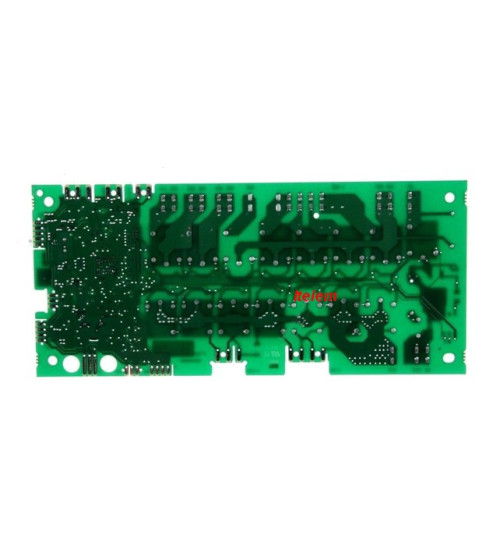

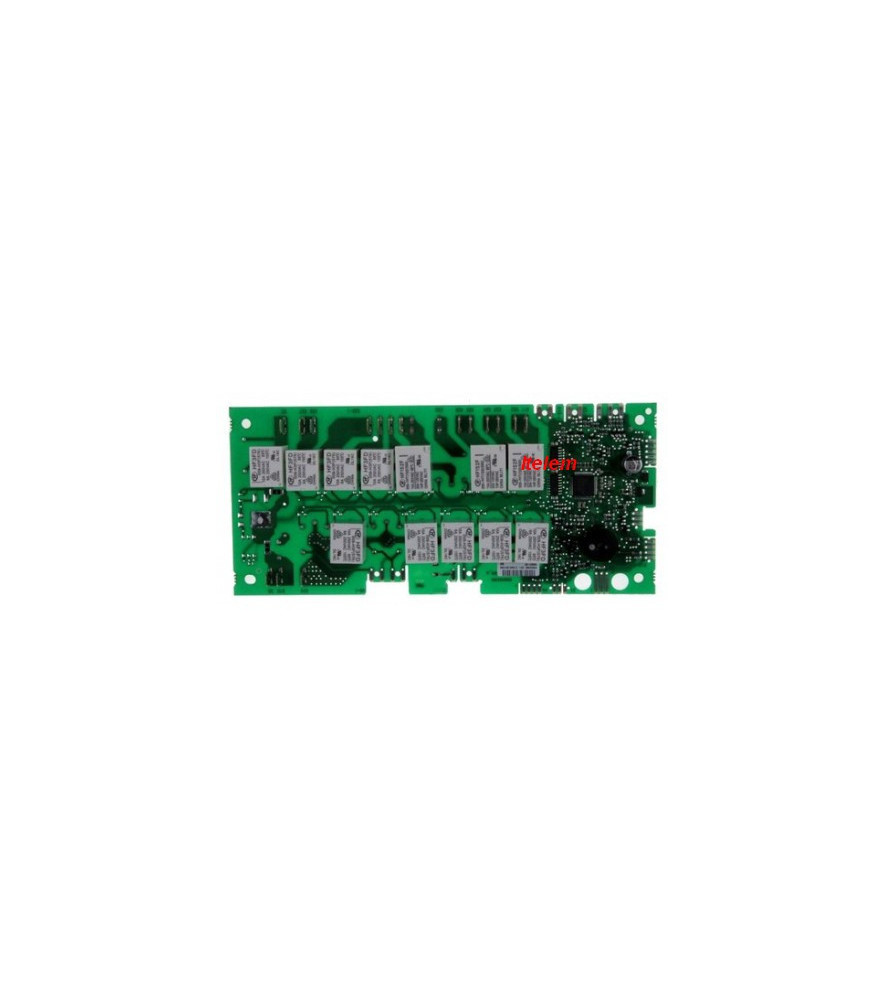

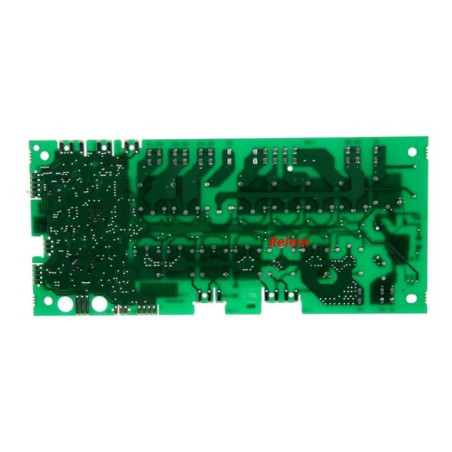

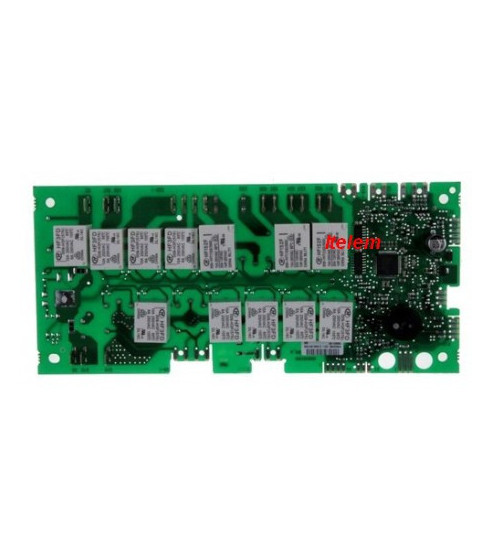

Le module électronique de puissance Bosch Siemens 00657050 est la carte principale de gestion énergétique du four. Véritable centre de commande interne, elle distribue la tension vers les résistances de voûte, de sole, de chaleur tournante, ainsi que vers les ventilateurs, lampes et dispositifs de sécurité. Elle reçoit les instructions de la carte d’affichage et les traduit en commandes électriques précises. Ce module régule ainsi la chauffe, la stabilité de température et la protection contre les surcharges.

Fabriqué par BSH (Bosch Siemens Hausgeräte), le module 00657050 est conçu pour offrir une fiabilité et une longévité optimales. Il intègre des relais de puissance 16 A, un transformateur d’alimentation interne, des condensateurs de filtrage et un circuit de protection thermique. Son assemblage haute qualité garantit une excellente résistance aux températures élevées rencontrées lors des cycles de cuisson ou de pyrolyse.

Compatibilités et équivalences

Référence d’origine : 00646079
Équivalences possibles selon séries : 9000598954.

Caractéristiques principales

Type : carte de puissance complète
Tension d’alimentation : 230 V AC
Relais de commande : Relais de 16 A / 250 V
Contrôle : chauffage, ventilateur, éclairage, pyrolyse
Fixation : boîtier plastique sur flanc gauche du four
Connectique : cosses et nappes d’alimentation repérées
Fonctions intégrées : protection thermique, filtrage, alimentation basse tension pour carte d’affichage

Pannes et problèmes corrigés

Le remplacement du module 00657050 permet de résoudre les anomalies suivantes :

• Four allumé mais ne chauffe plus.

• Relais de chauffe grillés ou collés.

• Disjonction dès la mise en route du four.

• Affichage fonctionnel mais aucun démarrage de cycle.

• Codes erreurs électroniques (E305, E512, E802 selon modèles).
  Ce module redonne au four sa capacité à piloter correctement les résistances et la régulation thermique.

Signes d’usure ou de défaillance

Une carte de puissance en fin de vie présente souvent :

• Des traces de chauffe ou zones brunies autour des relais.

• Des condensateurs gonflés.

• Un comportement erratique : chauffe aléatoire, extinction du four, ou bruit de relais sans action réelle.
  Ces symptômes confirment un remplacement nécessaire.

Conseils d’installation et de remplacement

Avant toute intervention, débranche l’appareil du secteur.

1. Retire le four du meuble.

2. Démonte le panneau supérieur et le flanc gauche.

3. Repère ou photographie les branchements.

4. Débranche les connecteurs un à un, puis dévisse la carte.

5. Installe la nouvelle carte, reconnecte soigneusement chaque câble et referme les panneaux.
   Durée moyenne d’intervention : 45 minutes.
   Une fois le four rebranché, laisse-le sous tension quelques minutes pour permettre la re-synchronisation avec la carte d’affichage.

Conseils de prévention

Pour éviter une nouvelle défaillance, veille à :

• Nettoyer régulièrement le ventilateur tangentiel.

• Laisser le four refroidir avant de relancer une pyrolyse.

• Vérifier l’état du joint de porte, qui évite la surchauffe du bandeau.

• Ne pas bloquer les orifices de ventilation du meuble d’encastrement.

En résumé

Le module électronique de puissance 00657050 est une pièce d’origine constructeur Bosch Siemens Neff Gaggenau. Il assure la distribution d’énergie et la gestion complète du four. Indispensable pour le bon fonctionnement du chauffage, de la ventilation et de la sécurité, il remplace efficacement toute carte défectueuse. Conçu pour résister aux températures élevées, il redonne au four toute sa fiabilité, sa précision et sa puissance de chauffe d’origine.
