Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.
IB130RF1 IB130VIT1 POP2630W1 POP2630X1 SFP920B1 SFP920W1 SFP920X1 SFP930B1 SFP930BB1 SFP930BG1 SFP930T1 SFP930W1 SFP930WG1 SFP930WW1 SFP930X1

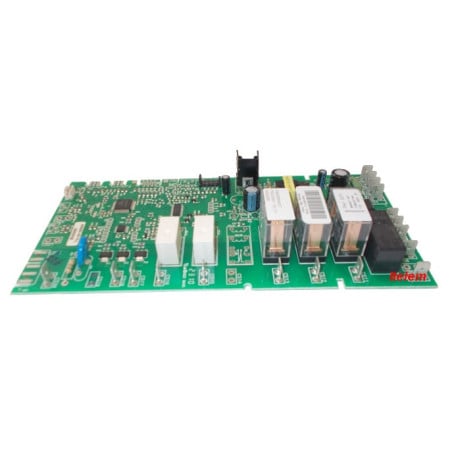

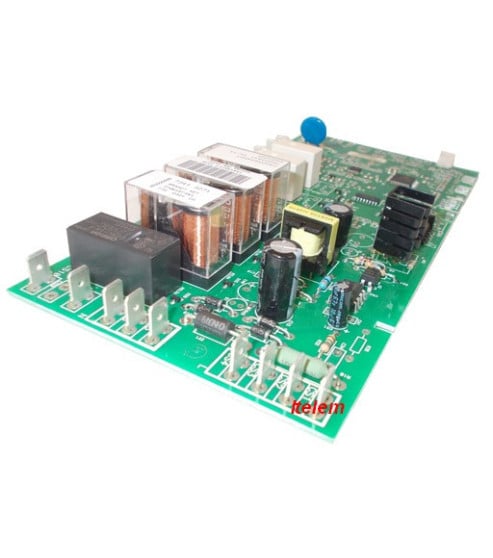

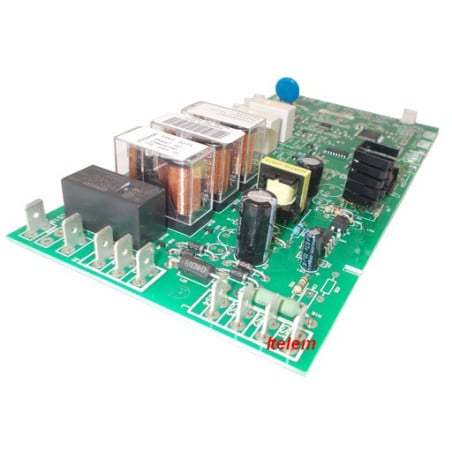

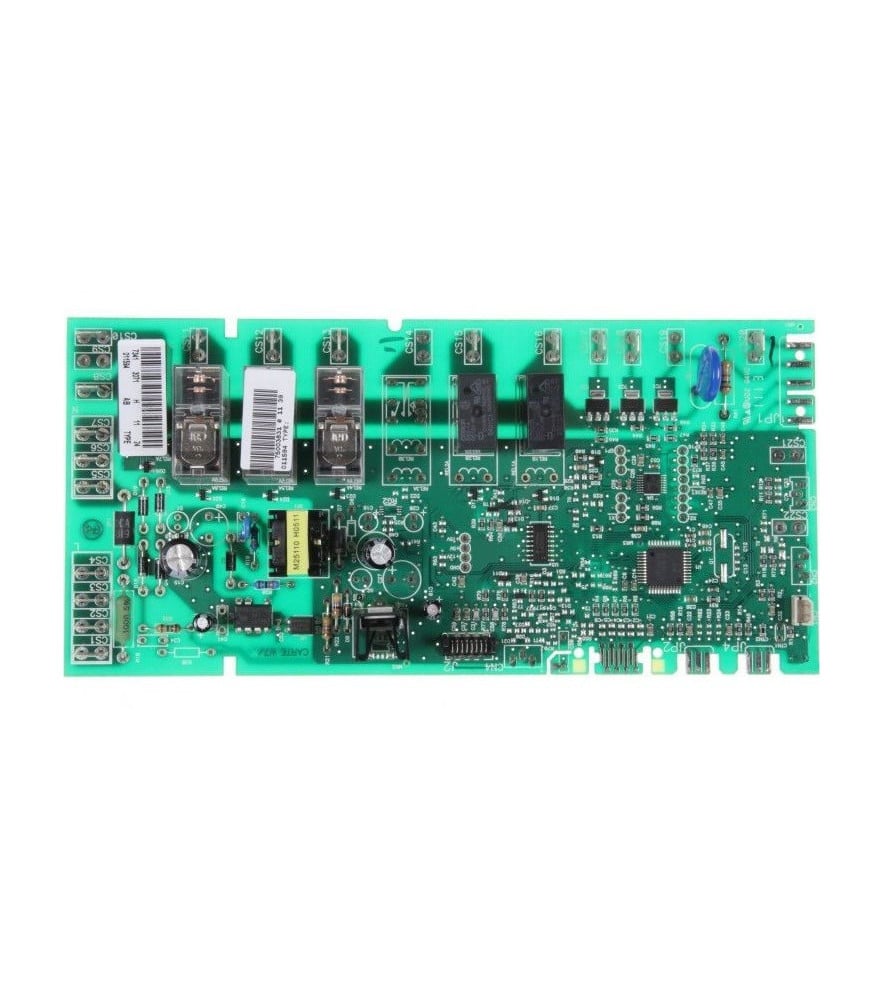

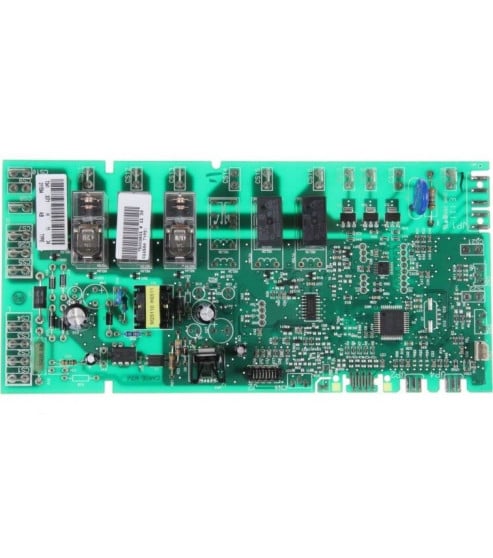

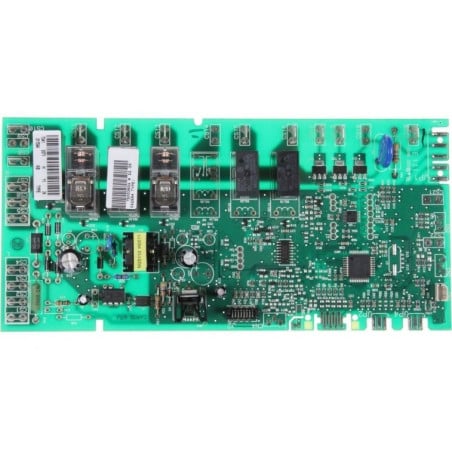

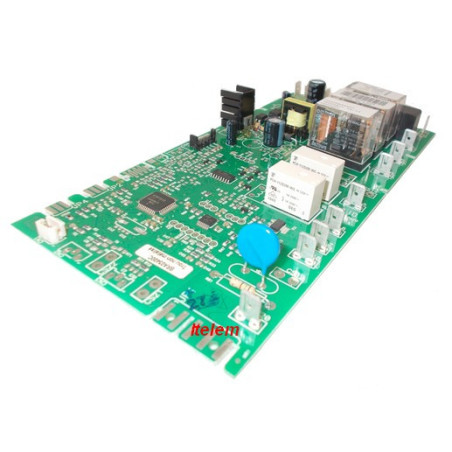

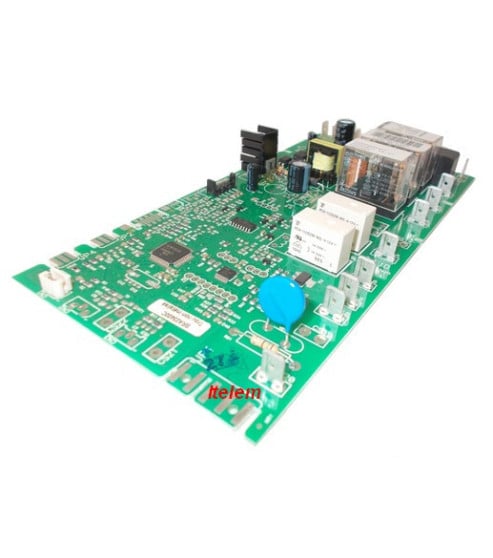

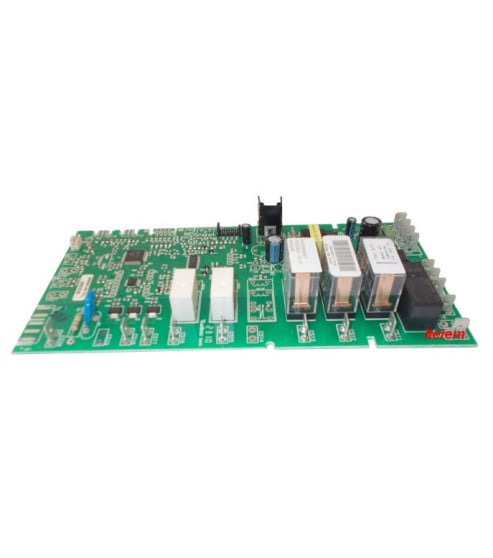

Le module électronique référence d'origine constructeur AS0031455 se monte sur les fours du groupe Brandt et ses marques associées. Autre référence: 70X1683.
Fonctionnalités du module électronique de puissance :
- Contrôle de l'alimentation électrique des différents composants du four (Résistances, ventilateur, verrouillage de porte,...)
- Régulation de la température en fonction des réglages
- Gestion des programmes de cuisson et de la pyrolyse
- Contrôle de l'affichage et des commandes tactiles
- Transformation du courant alternatif en courant continu pour alimenter certains composants (Afficheur, sonde,...)
Symptômes de panne :
- Le four ne s'allume pas du tout
- L'affichage ne fonctionne pas ou affiche des erreurs
- La température du four n'est pas régulée correctement
- Certains modes de cuisson ne fonctionnent pas
- Le four s'éteint de manière aléatoire pendant la cuisson
- Les commandes ne répondent pas
Pour diagnostiquer une panne du module électronique de puissance :
- Vérifier l'alimentation électrique du four (230V))
- Tester les tensions en courant continu (+12V, +5V(courant continu) sur la carte
- Contrôler l'état visuel de la carte (composants brûlés, traces de surchauffe)
- Vérifier les connexions et le câblage
Symptôme connu:
Le four ne chauffe pas malgré la présence fonctionnelle de l’afficheur. Dans le cas de ce symptôme, la carte de puissance n’est pas forcément défectueuse. En effet, le problème peut, dans certains cas, être résolu en débranchant le four du secteur et en le rebranchant.
Programme test pour ce module électronique, à réaliser depuis l'interface de commande:
• Brancher l’appareil.
• Régler l’heure à 12 heures clignotant.
• Effectuer 2 commutations aller/retour sur le sélecteur de cuisson entre la position (0) située au milieu et la position (+).
• Appuis sur Turn § Press.
• Effectuer 1 commutation aller/retour à droite sur le sélecteur de mode de cuisson (gauche) entre la position 0 et 1.
Conseils techniques: Si le four ne chauffe pas malgré la présence fonctionnelle de l’afficheur. Dans le cas de ce symptôme, la carte de puissance n’est pas forcément défectueuse. En effet, le problème peut, dans certains cas, être résolu en débranchant le four du secteur et en le rebranchant. Codes 34 ou 98 sur l'afficheur : problème de sonde de température. Affichage "INIT": nécessite l'échange du module de puissance et du module d'affichage afin de retrouver la communication entre les deux pièces.
