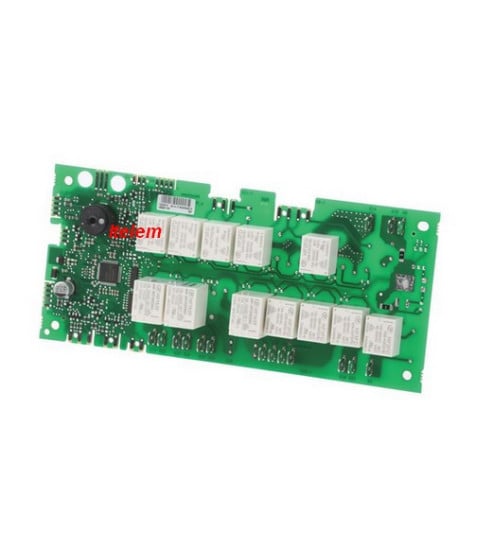

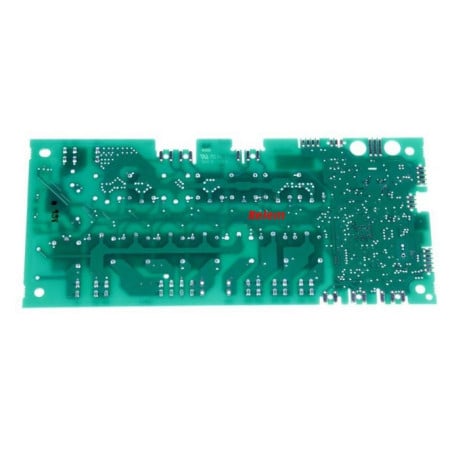

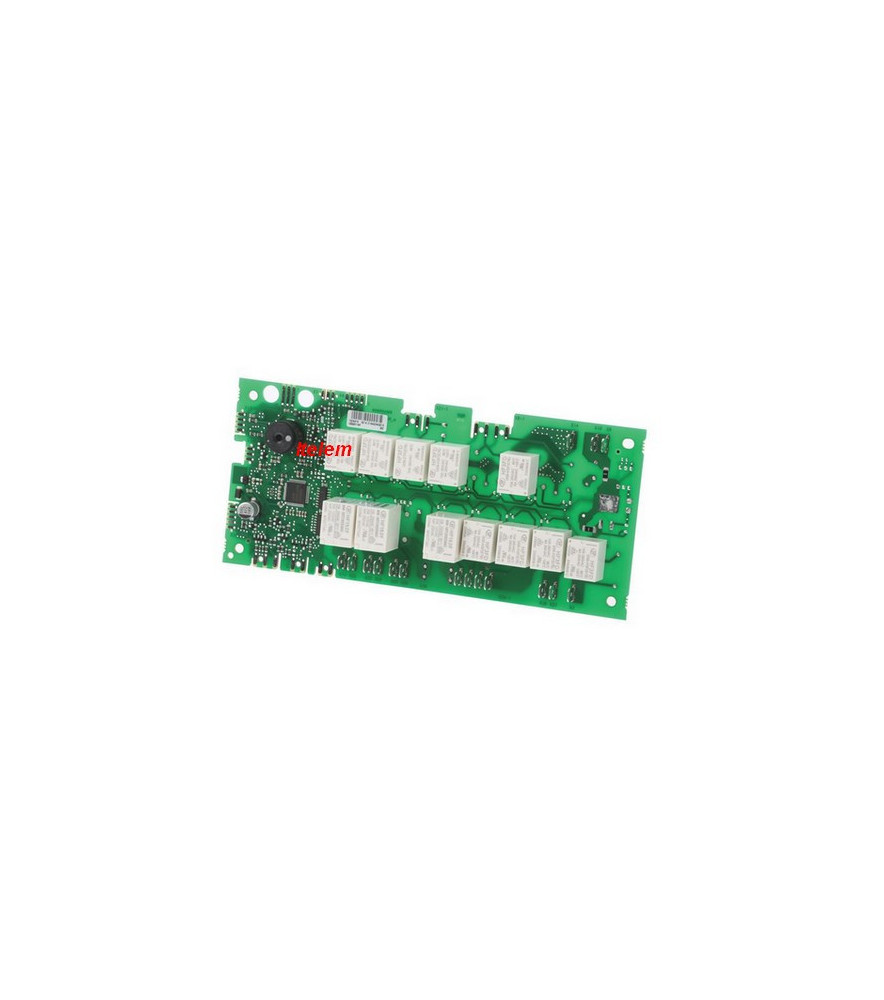

Module électronique de puissance four Neff Junker

Le module électronique référence d'origine constructeur 00657044 se monte sur les fours Neff.

Fonctionnalités du module électronique de puissance :

• Contrôle de l'alimentation électrique des différents composants du four (Résistances, ventilateur, verrouillage de porte,...)

• Régulation de la température en fonction des réglages
• Gestion des programmes de cuisson et de la pyrolyse

• Contrôle de l'affichage et des commandes tactiles
• Transformation du courant alternatif en courant continu pour alimenter certains composants (Afficheur, sonde,...)


Symptômes de panne :

• Le four ne s'allume pas du tout
• L'affichage ne fonctionne pas ou affiche des erreurs
• La température du four n'est pas régulée correctement
• Certains modes de cuisson ne fonctionnent pas
• Le four s'éteint de manière aléatoire pendant la cuisson
• Les commandes ne répondent pas

Conseils techniques:

Dans la nouvelle pièce détachée le relais K29 a été retiré. Il s'agit du relais qui gère la commutation du moteur de brassage de la position lente à rapide. Sur les nouveaux appareils, cette fonctionnalité n'est plus nécessaire (ratio). Le moteur de brassage tourne toujours rapidement.

Sur le nouveau module de contrôle, l'entrée de K29 est shuntée avec les 2 sorties (X8_2 et X8_3) du relais K29. Cela signifie que lorsque le relais K15 commute (moteur de brassage), la tension d'alimentation est sur les deux sorties X8_2 et X8_3. Il n'est donc pas nécessaire de changer le câblage.

Liste d’appareils concernés (Non exhaustive)
-Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

B12P40N1FR/35 B12P40S1FR/35 B12P40W1FR/35 B12P42N3/01 B12P42N3/61 B12P42N3/70 B12P42S3/01 B12P42S3/61 B12P42W3/01 B12P42W3/61 B13P40N1FR/35 B13P40S1FR/35 B13P42N3/01 B13P42N3/61 B14P42N0/35 B14P42N3GB/01 B14P42N3GB/61 B14P42N5GB/61 B14P42N5GB/70 B15P40N0FR/35 B15P40S0FR/35 B15P40W0FR/35 B15P42N0/35 B15P42N0AU/35 B15P42N0GB/35 B15P42N0S/35 B15P42N2/04 B15P42N3/01 B15P42N3/61 B15P42N3AU/01 B15P42N3AU/61 B15P42S0GB/35 B15P42S3/01 B15P42S3/61 B15P42W3/01 B15P42W3/61 B15P43N3S/01 B15P52N3GB/01 B15P52N3GB/61 B15P52S3GB/01 B15P52S3GB/61 B15PA5N3/45 B16P42N0/35 B16P42N0GB/35 B16P42N1/35 B16P42N1/39 B16P42N3/01 B16P42N3/02 B16P42N3/61 B16P42N3AU/01 B16P42N3AU/02 B16P42N3AU/61 B16P43N3/01 B16P43N3/02 B16P52N3GB/01 B16P52N3GB/61 B16P60N0FR/35 B16P63N1FR/35 B16P63N1FR/39 B16P72N1/01 B16P72N1/35 B16P72N1/39 B16P72N3/01 B16P72N3/02 B16P72N3/61 B18P42N3/01 B18P42N3/61 B18P42N3/70 B18P52N3KE/01 B18P52N3KE/61 B85P62N3MC/01 B85P62N3MC/61 B86P42N3MC/01 B86P42N3MC/02 B86P42N3MC/61 CF234654/61 CF234654/70 CF234750/35 CF234751/01 CF234753/45 CF234753/61 CF234753/70 CH832750/61 CH832750/70 E15P42N0/35 E15P42N3/01 E15P42N3/54 E15P42N3/61 E15P42N5/61 E15P42N5/70 E16P42N0/35 E16P42N3/01 E16P42N3/58 E16P42N3/61 E16P42N5/61 E18P42N3/01 E18P42N3/54 E18P42N3/61 E85P42N3MC/01 E85P42N3MC/58 E85P42N3MC/61 E95P62N0MK/01 E95P62N0MK/35 E95P62N3MK/01 E95P62N3MK/54 E95P62N3MK/61 E95P62N5MK/61 JB33DF51/61 JB33DF51/70 JB33DP50/45 JB33DP50/61 JB33DP50/70

Autres modèles

B12P40N1FR/01 B12P40N1FR/02 B12P40S1FR/01 B12P40S1FR/02 B12P40W1FR/01 B12P40W1FR/02 B13P40N1FR/01 B13P40N1FR/02 B13P40N1FR/03 B13P40S1FR/01 B13P40S1FR/02 B13P40S1FR/03 B13P40W1FR/01 B13P40W1FR/02 B13P40W1FR/03

Autres modèles

B12P40N0FR/01 B12P40N0FR/02 B12P40N0FR/03 B12P40S0FR/01 B12P40S0FR/02 B12P40W0FR/01 B12P40W0FR/02 B13P40N0FR/01 B13P40N0FR/02 B13P40N0FR/03 B13P40S0FR/01 B13P40S0FR/02 B13P40W0FR/01 B13P40W0FR/02 B14P42N0/01 B14P42N0/02 B14P42N0/03 B14P42N0/04 B14P42N0/05 B15P40N0FR/01 B15P40N0FR/02 B15P40N0FR/03 B15P40N0FR/04 B15P40N0FR/05 B15P40S0FR/01 B15P40S0FR/02 B15P40S0FR/03 B15P40S0FR/04 B15P40S0FR/05 B15P40W0FR/01 B15P40W0FR/02 B15P40W0FR/03 B15P40W0FR/04 B15P40W0FR/05 B15P42N0/01 B15P42N0/02 B15P42N0/03 B15P42N0/04 B15P42N0AU/01 B15P42N0AU/02 B15P42N0AU/03 B15P42N0AU/04 B15P42N0GB/01 B15P42N0GB/02 B15P42N0GB/03 B15P42N0GB/04 B15P42N0S/01 B15P42S0GB/01 B15P42S0GB/02 B15P42S0GB/03 B15P42S0GB/04 B15P60N0FR/01 B15P60N0FR/02 B15P60N0FR/03 B15P60N0FR/04 B15P60N0FR/05 B15P60S0FR/01 B15P60S0FR/02 B15P60S0FR/03 B15P60S0FR/04 B15P60S0FR/05 B15P60W0FR/01 B15P60W0FR/02 B15P60W0FR/03 B15P60W0FR/04 B15P60W0FR/05 B16P42N0/01 B16P42N0/02 B16P42N0/03 B16P42N0/04 B16P42N0GB/01 B16P42N0GB/02 B16P42N0GB/03 B16P42N0GB/04 B16P60N0FR/01 B16P60N0FR/02 B16P60N0FR/03 B16P60N0FR/04 B16P60N0FR/05 B16P63N0FR/01 B16P63N0FR/02 B16P63N0FR/03 B16P63N0FR/04 B16P63N0FR/05 B16P72N0/01 B16P72N0/02 B16P72N0/03 B16P72N0/04 B16P72N0/05 CF234750/01 CF234750/02 CF234750/03 CF234750/04 CF234750/05 E15P42N0/01 E15P42N0/02 E15P42N0/03 E15P42N0/04 E15P42N0/05 E16P42N0/01 E16P42N0/02 E16P42N0/03 E16P42N0/04 E16P42N0/05
