Module électronique EDW S15303 aspirateur Miele

Module électronique EDW S15303 aspirateur Miele 11120880

Description du produit

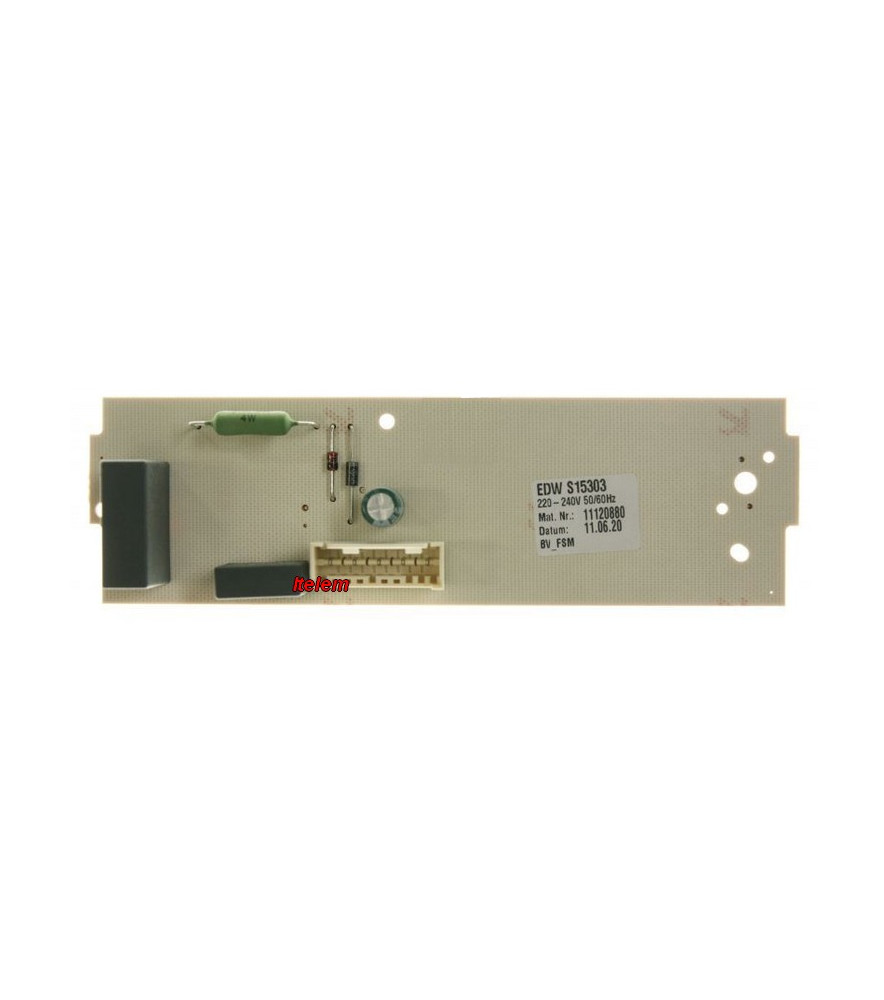

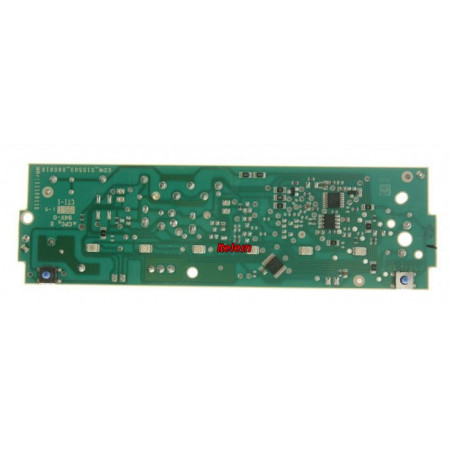

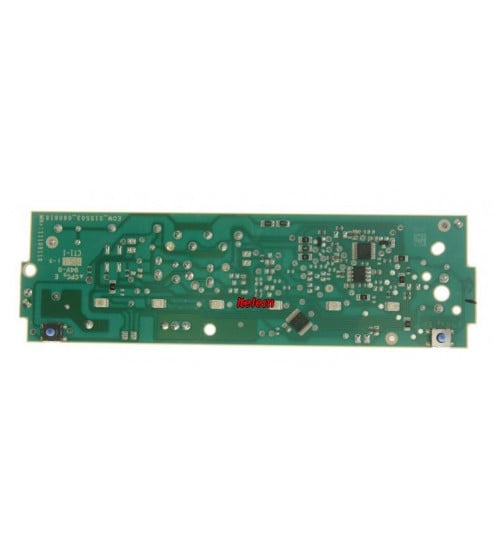

Le module électronique EDW S15303 est la carte de commande d’origine pour plusieurs aspirateurs Miele. Référence constructeur 11120880, cette carte gère la puissance du moteur, les sécurités thermiques et la communication entre le moteur, les capteurs et le panneau de commande.
Ce composant essentiel assure la régulation de l’aspiration et la protection électrique de l’appareil. Il remplace avantageusement une carte défaillante provoquant une panne d’alimentation, des variations d’aspiration ou un arrêt soudain.

Compatibilités et équivalences

Cette carte électronique équipe de nombreux modèles Miele, notamment les séries S5000, S5210, S5381, S5481, S8310, S8330, S8340, S8390, ainsi que les gammes Complete C3 et Compact C2.
Équivalences constructeur : 11071140, 11084451, 11120879, et équivalents EDW S15302 ou S15304 selon le numéro d’appareil inscrit sur la plaque signalétique.
La carte est livrée préprogrammée, prête à être installée sans réglage ni calibration.

Caractéristiques principales

Alimentation 230 V / 50 Hz.
Régulation moteur par triac de puissance.
Protection intégrée par fusible et sécurité thermique.
Connecteurs codés évitant toute inversion de branchement.
Communication directe avec le panneau de commande et le potentiomètre de réglage.
Montage rapide, sans paramétrage.

Problèmes et pannes résolus

Remplace efficacement un module présentant une absence d’alimentation, un arrêt intempestif, une aspiration variable, un moteur inactif malgré une tension correcte ou des voyants sans réaction.

Signes d’usure ou de défaillance

Odeur de brûlé au démarrage, clignotement de LED sans mise en route, traces de chauffe sur la carte, absence d’alimentation moteur ou démarrage suivi d’un arrêt immédiat.

Conseils d’entretien et de remplacement

Débrancher l’appareil avant toute intervention.
Contrôler la continuité du câblage et l’état des connecteurs.
Nettoyer le compartiment moteur et les filtres pour prévenir la surchauffe.
Installer le nouveau module en respectant le sens des détrompeurs.
La carte étant calibrée en usine, aucune programmation n’est nécessaire.

Liste d’appareils concernés (Non exhaustive)

Information à relever sur la plaque signalétique apposée ou gravée sur le corps ou sous l'appareil.

S8310 S8310 S8310 S8310 S8320 S8320 S8330 S8330 S8330 S8330 S8330 S8330 S8340 S8360 S8360 S8370 S8380 S8390 S8390 SGDA SGDA0 SGDA1 SGDA3 SGDC SGDC0 SGDC1 SGDE SGDE0 SGDE1 SGDE3 SGDF3 SGDF4 SGDG SGDG0 SGDG0 SGDG1 SGDH SGDH0 SGDN SGDN0 SGDP3 SGEA SGEA0 SGEA1 SGEA3 SGEE SGEE0 SGEE1 SGEF3 SGEF4 SGEH SGEH0 SGEN SGEN0 SGFA SGFA0 SGFA1 SGFA3 SGFC SGFC0 SGFE SGFE0 SGFE0 SGFE0 SGFE1 SGFF3 SGFF4 SGFG SGFG0 SGFG1 SGFH SGFH0 SGFK SGFK0 SGFK0 SGFK1 SGFK2 SGFP3 SGSA1 SGSA3 SGSC1 SGSE1 SGSF3 SGSF4 SGSG1 SGSG2 SGSH1 SGSH4 SGSK3 SGSP3 SGSP4

FAQ – Module électronique Miele EDW S15303

Mon aspirateur Miele ne démarre plus, la carte EDW S15303 est-elle en cause ?
Pas toujours. Vérifiez d’abord le cordon et l’interrupteur. Si la tension arrive à la carte mais que le moteur ne tourne pas, le module est probablement défectueux.

Faut-il reprogrammer la carte après installation ?
Non, elle est préconfigurée pour la série correspondante et fonctionne dès la mise sous tension.

Puis-je remplacer un modèle EDW S15302 par une S15303 ?
Oui, si la référence de l’aspirateur est compatible. Vérifiez les connecteurs avant installation.

Quels signes indiquent une surtension ayant endommagé la carte ?
Composant noirci, piste brûlée, fusible coupé ou triac éclaté. Ces défauts sont visibles après ouverture de l’appareil.

Où trouver la référence exacte de mon aspirateur Miele ?
Sous le bac à poussière ou à l’arrière de l’appareil, sur la plaque signalétique comportant le code complet.
