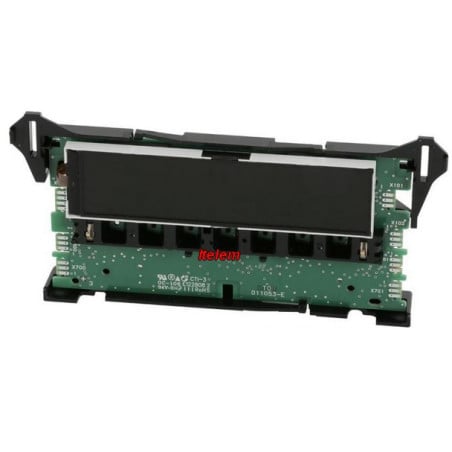

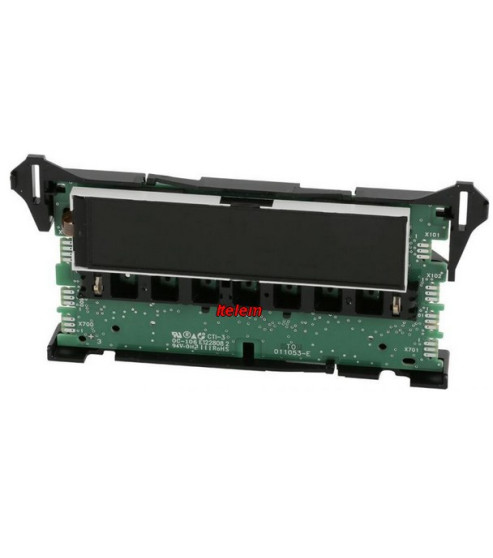

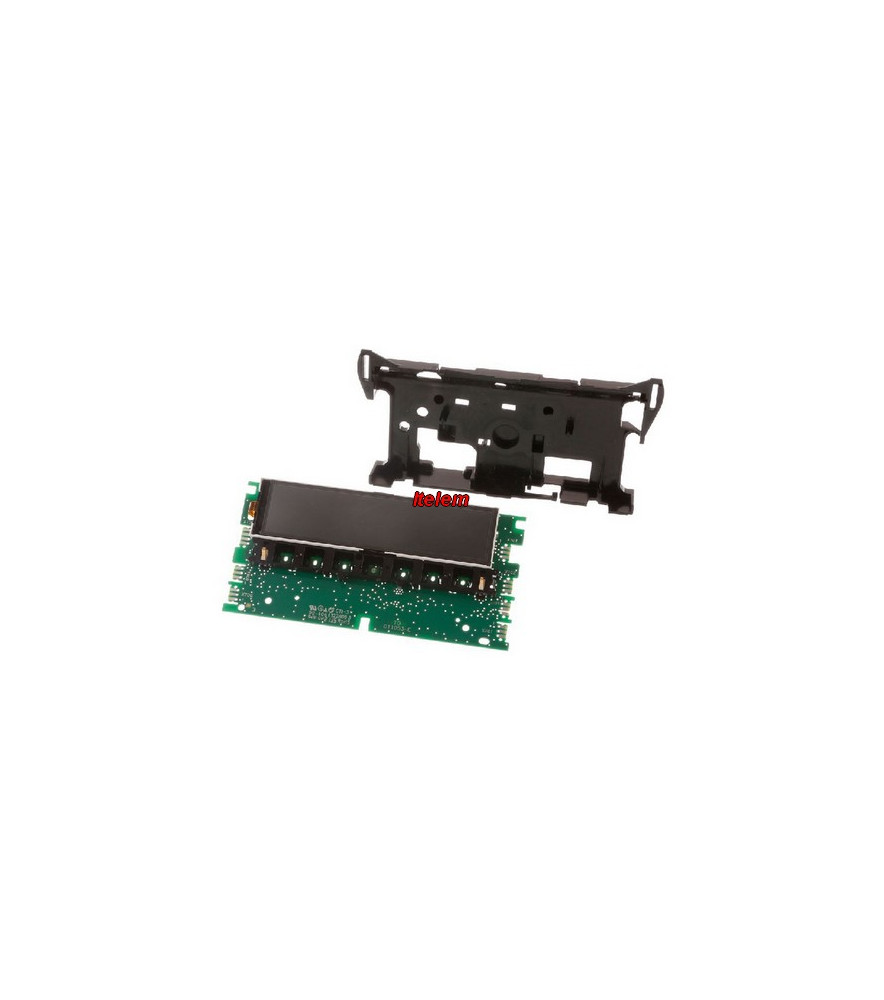

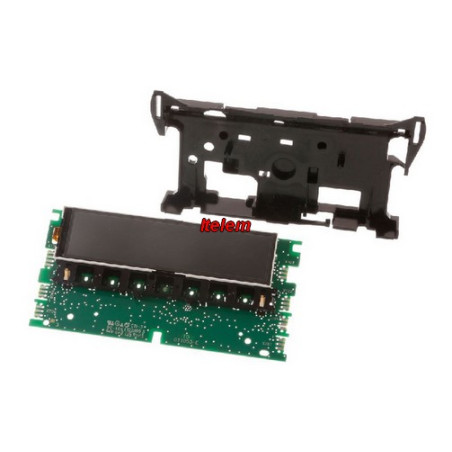

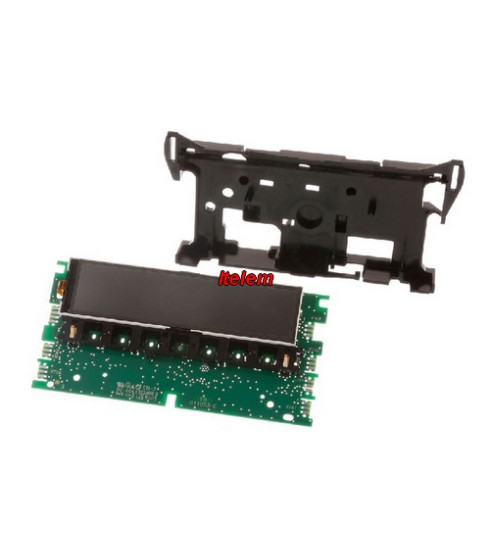

Module électronique de commande four Bosch Siemens

Liste d'appareils concernés (Non exhaustive)

- Information à relever sur la plaque signalétique apposée sur le tour de porte, le flanc ou au dos de l’appareil.

HB478G0B6/63 HB478G0B6/69 HB478G0B6/72 HB478G0B6/81 HB478G0B6/86 HB478G0B6/87 HB578A0S6/63 HB578A0S6/69 HB578A0S6/72 HB578A0S6/81 HB578A0S6/86 HB578A0S6/87 HB578A0S6B/63 HB578A0S6B/69 HB578A0S6B/72 HB578A0S6B/81 HB578A0S6B/86 HB578A0S6B/87 HB578BBS6/63 HB578BBS6/69 HB578BBS6/72 HB578BBS6/81 HB578BBS6/86 HB578BBS6/87 HB578G0S6/63 HB578G0S6/69 HB578G0S6/72 HB578G0S6/81 HB578G0S6/86 HB578G0S6/87

Codes défaut pouvant impliquer le remplacement du module de contrôle

E010C : coupure durable du signal 50/60 Hz. Aucun contrôle préalable, la cause la plus fréquente est un composant du CPM.

E0110 et E0210 : défaut de communication général. Reset secteur, connexion DBUS2 et câble d'abord, puis CPM ou CM.

E0111 et E0211 : défaut de communication. Même démarche, puis CPM ou CM.

E0113 et E0213 : dépassement mémoire de communication. Même démarche, puis CPM ou CM.

E0510 : communication impossible avec le module de commande. DBUS2, câble, étanchéité de la porte et module de commande d'abord, puis CPM.

E0511 : module de commande qui ne communique plus. Même démarche, puis CPM.

F051A : alimentation 24 V du module de commande absente ou trop faible. Connexion DBUS2 et câble d'abord, puis CPM.

E8010 et E8020 : défaut de verrouillage ou de déverrouillage. Verrou, câblage et micro-interrupteurs d'abord. CPM si le relais K26 ne commute pas.

E8030 : température trop élevée, four non verrouillé. Verrouillage et sonde PT500 d'abord, puis CPM.

E8401 : sonde de température du four coupée. Connexion, câble et sonde PT500 d'abord, puis CPM.

E8402 : sonde du four en court-circuit. Même démarche, puis CPM.

F8403 : valeur de résistance fixe de la sonde du four. Test des composants et sonde PT500 d'abord, puis CPM.

E8C01 : sonde de température évaporateur coupée. Connexion, câble et sonde PT500 d'abord, puis CPM.

E8C02 : sonde évaporateur en court-circuit. Même démarche, puis CPM.

Four double

E8710 et E8720 : défaut de verrouillage ou de déverrouillage. Verrou, câblage et micro-interrupteurs d'abord. CM si le relais K46 ne commute pas.

E8730 : température trop élevée, four non verrouillé. Verrouillage et sonde PT500 d'abord, puis CM.

E8801 : sonde de température du four coupée. Connexion, câble et sonde PT500 d'abord, puis CM.

E8802 : sonde du four en court-circuit. Même démarche, puis CM.

F8803 : valeur de résistance fixe de la sonde du four. Test des composants et sonde PT500 d'abord, puis CM.

Remplacement en dernier recours

E6100 : ventilateur de refroidissement BLDC, moufle 1. Le constructeur juge un défaut du CPM improbable. Ventilateur, moteur et câblage d'abord, puis flash du CPM, puis remplacement.

E6200 : ventilateur de brassage BLDC. Même consigne.

E6400 : moteur du clapet des fumées. Moteur et câblage d'abord, puis flash du CPM, puis remplacement.

E6800 : ventilateur de refroidissement BLDC, moufle 2. Même consigne que E6100.

E010D : signal 50/60 Hz non valide. Contrôle de la fréquence secteur, flash du CPM, remplacement si le défaut persiste.

Cas conditionnels et symptômes sans code

E0103 et E0203 : version software ou code module incorrect. Contrôler et flasher les modules, les changer si besoin, notamment en cas de mauvaise combinaison avec le module de commande.

Éclairage du four qui clignote à 1 seconde : vérifier DBUS2, flasher le CPM, le changer si le flash est impossible.

Afficheur sombre malgré la tension secteur : mesurer le connecteur, 24 V DC entre les broches 4 et 2, 5 V DC entre les broches 1 et 2. Tension absente : changer le CPM. Tension présente : changer le module de commande.
