Module d’affichage réfrigérateur Samsung

Description du produit

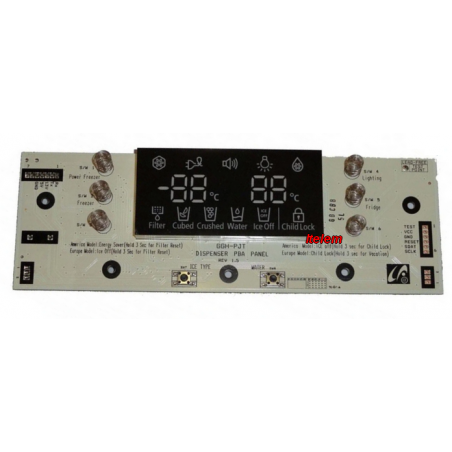

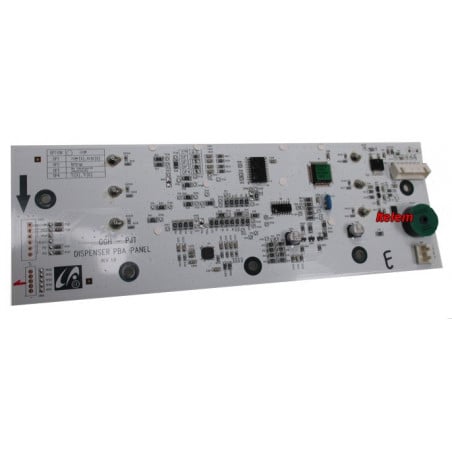

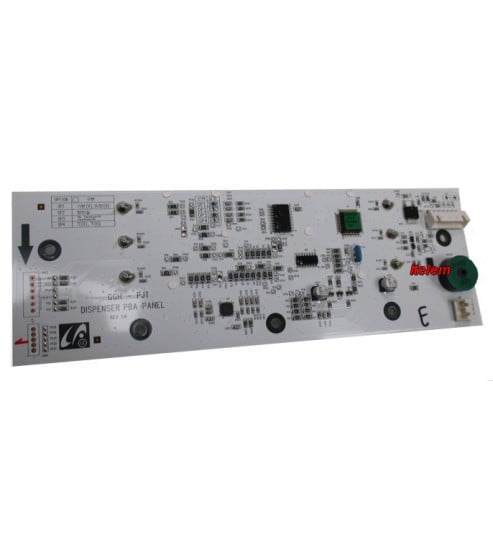

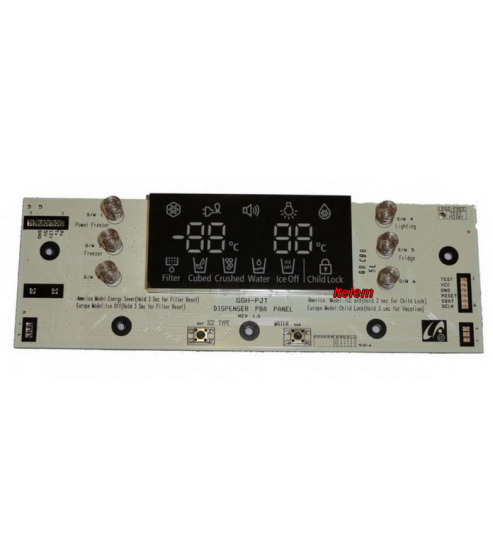

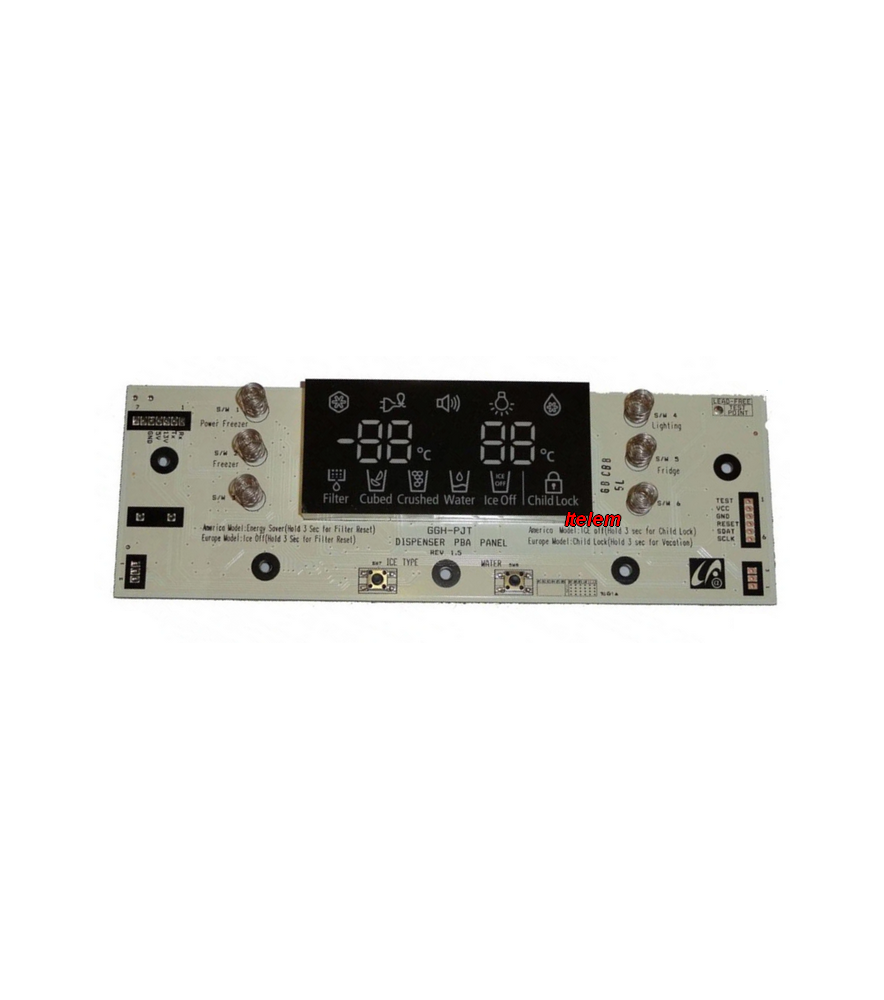

Le module d’affichage Samsung DA41-00522E est la carte électronique située en façade du réfrigérateur. Il permet le contrôle visuel et la commande des fonctions principales : réglage de température, mode congélation rapide, alarme porte ouverte et gestion des options spécifiques selon le modèle.

Ce module assure la communication entre l’utilisateur et la carte électronique principale. Il transmet les informations de réglage et affiche les données de fonctionnement. En cas de défaillance, le réfrigérateur peut continuer à fonctionner, mais sans affichage ou sans possibilité de modifier les paramètres.

Cette pièce d’origine constructeur Samsung est conçue pour garantir la compatibilité électronique et logicielle avec les modèles équipés de cette référence.

Compatibilités et équivalences

Référence constructeur : DA41-00522E

Montée sur plusieurs réfrigérateurs combinés Samsung (séries side-by-side et combinés selon versions).

Il est indispensable de vérifier la référence complète de l’appareil sur la plaque signalétique intérieure avant toute commande, certaines versions pouvant différer selon le marché ou l’année de fabrication.

Caractéristiques principales

Carte électronique d’affichage
Interface utilisateur en façade
Afficheur LED / digital selon modèle
Alimentation basse tension via carte principale
Connexion par nappe ou faisceau

Problèmes et pannes résolus

Affichage éteint ou partiellement visible
Segments manquants
Clignotement permanent
Impossible de modifier la température
Boutons tactiles inactifs
Alarmes intempestives

Signes d’usure ou de défaillance

Afficheur noir malgré alimentation
Zones tactiles non réactives
Traces d’oxydation
Composants brûlés
Affichage incohérent

Conseils d’entretien et de remplacement

Avant toute intervention, couper l’alimentation électrique de l’appareil.

Le démontage s’effectue généralement par la façade intérieure ou extérieure selon le modèle. Manipuler la nappe de connexion avec précaution pour éviter toute détérioration.

En cas de doute sur le diagnostic, il est recommandé de vérifier également la carte électronique principale avant remplacement.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte de l’appareil.

RSG5PCRS1/XEF RSG5PUBP2/XEF 0002 RSG5PUBP2/XEF 0003 RSG5PUMH1/XEF RSG5PUPN1/XEF RSG5PUPN2/XEF RSG5PURS1/EUR RSG5PURS1/XES RSG5UCRS1/XES RSG5UUPN1/XES RSG5UURS1/XEE

FAQ SAV – Module affichage réfrigérateur Samsung DA41-00522E

L’afficheur de mon réfrigérateur Samsung est éteint, est-ce forcément le module DA41-00522E ?

Pas systématiquement. Il faut d’abord vérifier l’alimentation générale de l’appareil. Si le réfrigérateur fonctionne (compresseur actif, froid présent) mais que l’écran reste noir, le module d’affichage peut être en cause. Il est également conseillé de contrôler la carte électronique principale.

Les chiffres clignotent ou affichent une température incohérente, que signifie ce défaut ?

Un affichage instable peut indiquer un problème de communication entre la carte d’affichage et la carte de puissance. Cela peut provenir du module DA41-00522E, d’un faux contact sur la nappe ou d’une alimentation basse tension irrégulière.

Les boutons tactiles ne répondent plus, la carte est-elle défectueuse ?

Oui, si les zones tactiles restent inactives malgré une alimentation correcte, le module d’interface peut être défaillant. Une oxydation ou un défaut électronique interne peut empêcher la transmission des commandes.

Le réfrigérateur fonctionne mais je ne peux plus régler la température, pourquoi ?

Le module d’affichage sert d’interface utilisateur. Si la température ne peut plus être modifiée alors que l’appareil produit du froid, la carte d’affichage est probablement en cause.

Une surtension peut-elle endommager ce module ?

Oui. Une coupure secteur suivie d’une surtension peut détériorer les composants électroniques du module. Les symptômes fréquents sont un écran noir, des segments manquants ou un affichage partiel.

Le remplacement est-il compliqué ?

Le module est généralement situé en façade de porte. L’intervention nécessite de couper l’alimentation électrique, démonter le bandeau et manipuler la nappe de connexion avec précaution. Une attention particulière doit être portée aux clips plastiques.

Comment vérifier la compatibilité avec mon appareil ?

Il est indispensable de relever la référence complète du réfrigérateur sur la plaque signalétique intérieure. Certaines versions Samsung utilisent des modules d’affichage visuellement similaires mais électroniquement différents.

Proposez-vous une aide au diagnostic avant commande ?

Oui. Un devis gratuit peut être établi afin de confirmer l’origine de la panne. Société française, livraison rapide et service client disponible pour accompagner votre réparation.
