Module électronique de commande réfrigérateur Bosch Siemens Neff

Descriptif produit

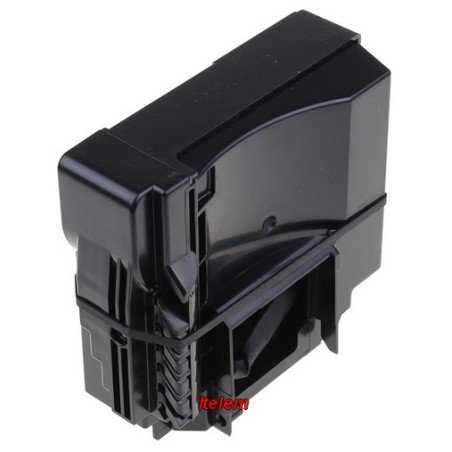

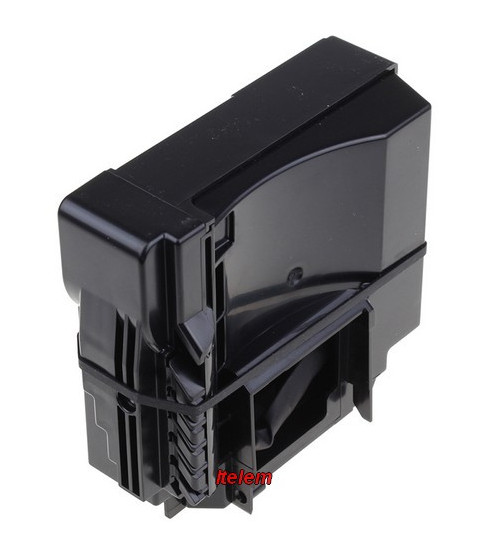

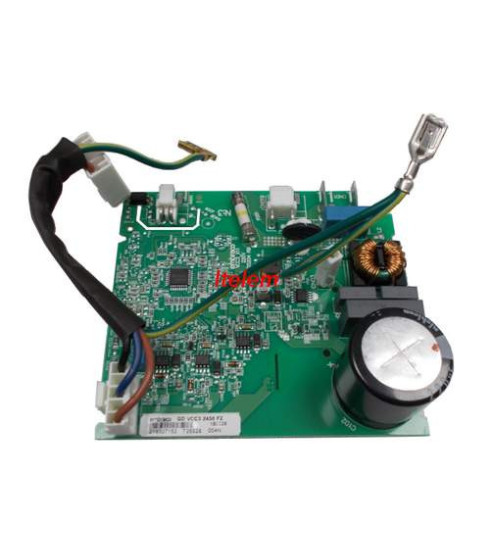

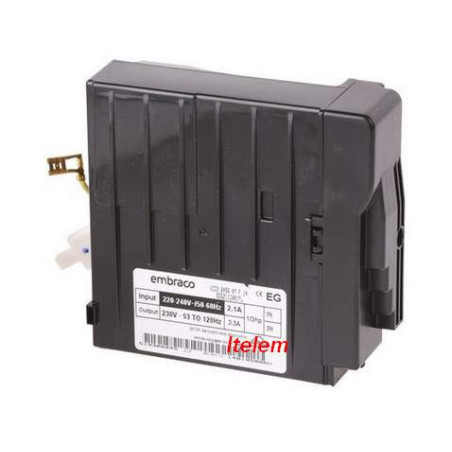

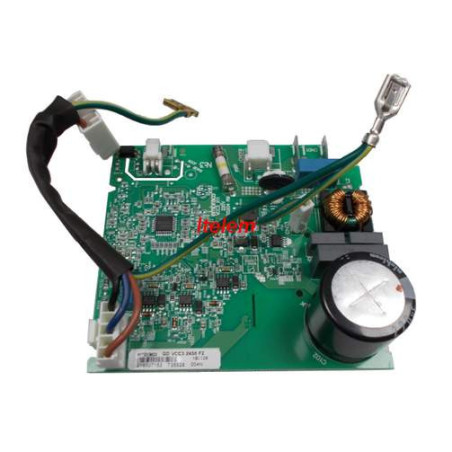

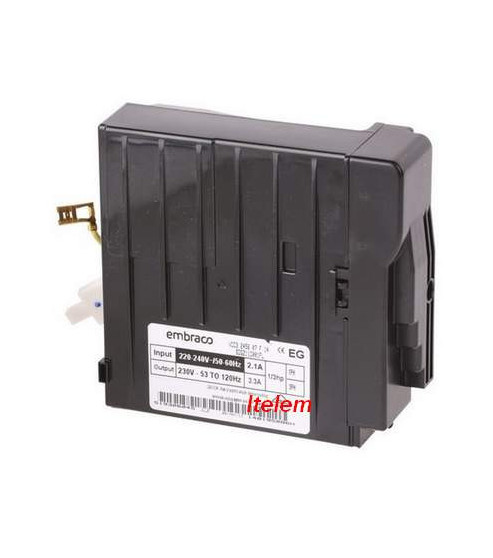

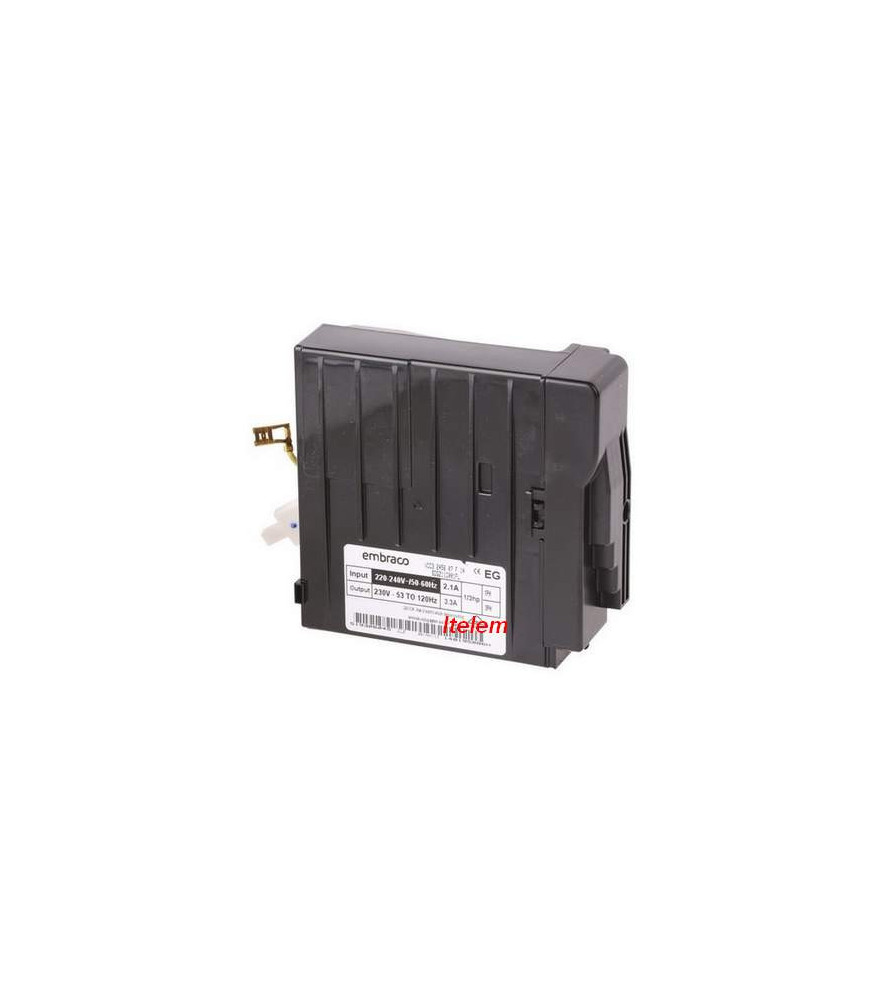

Module électronique de commande du compresseur réf. 00647655, type VCC3245607F14, pièce d'origine pour réfrigérateur et réfrigérateur-congélateur Bosch, Siemens, Neff, Gaggenau, Constructa et Viva. Module de type Embraco qui commande le démarrage et la vitesse de rotation du compresseur selon les ordres de la régulation.

Problèmes et pannes résolus

Réfrigérateur ou congélateur qui ne produit plus de froid alors que l'éclairage et l'afficheur fonctionnent, compresseur qui ne démarre pas ou qui démarre puis s'arrête, claquements ou arrêts répétés du compresseur, température qui dérive à la hausse. Un compresseur sain qui ne reçoit plus de commande oriente vers le module, après contrôle du compresseur, de son câblage et de l'alimentation.

Caractéristiques

Identification

• Référence : 00647655
• Référence interne : FRF47655A
• Type : VCC3245607F14
• Désignation : module électronique de commande du compresseur, module compresseur Embraco

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte de l’appareil.

CK82NS21TI/01 CK82NS21TI/02 CK82NV06TI/01 CK82NV06TI/02 K5920D0/01 K5920D0/02 K5920D0/03 K5920D0/04 K5920D0/05 K5920D0/06 K5920D1/01 K5920D1/02 K5920D1/03 K5920D1/04 K5920D1/05 K5920L0GB/01 K5920L0GB/02 K5920L0GB/03 K5920L0GB/04 K5920L0GB/05 K5920L0GB/06 K5920L0GB/07 K5920L0GB/08 K5920L0GB/09 K5920L0GB/10 K5920L0GB/11 K5930D0/01 K5930D0/02 K5930D0/03 K5930D0/04 K5930D0/05 K5930D0/06 K5930D0GB/01 K5930D0GB/02 K5930D0GB/03 K5930D0GB/04 K5930D0GB/05 K5930D0GB/06 K5930D1/01 K5930D1/02 K5930D1/03 K5930D1/04 K5930D1/05 K5930D1GB/01 K5930D1GB/02 K5930D1GB/03 K5930D1GB/04 K5930D1GB/05 K5935D0/01 K5935D0/02 K5935D0/03 K5935D1/01 K5935D1/02 K5950N0/01 K5950N0/02 K5950N0/03 K5950N0/04 K5950N0/05 K5950N1/01 KA62DA40TI/02 KA62DA40TI/03 KA62DA40TI/04 KA62DA40TI/05 KA62DA40TI/06 KA62DA70/01 KA62DA70/02 KA62DA70/03 KA62DA70/04 KA62DA70/05 KA62DA70/06 KA62DA70/90 KA62DA70GB/01 KA62DA70GB/02 KA62DA70GB/03 KA62DA70GB/04 KA62DA70GB/05 KA62DA70GB/06 KA62DA70NE/01 KA62DA70NE/02 KA62DA70NE/03 KA62DA70NE/04 KA62DA70NE/05 KA62DA70NE/06 KA62DA70SD/01 KA62DA70SD/02 KA62DA70SD/03 KA62DA71/01 KA62DA71/02 KA62DA71/03 KA62DA71/04 KA62DA71/05 KA62DA71GB/01 KA62DA71GB/02 KA62DA71GB/03 KA62DA71GB/04 KA62DA71GB/05 KA62DA71GB/06 KA62DA71NE/01 KA62DA71NE/02 KA62DA71NE/03 KA62DP90/01 KA62DP90/02 KA62DP90/03 KA62DP90/04 KA62DP90/05 KA62DP90/90 KA62DP90GB/01 KA62DP90GB/02 KA62DP90GB/03 KA62DP90GB/04 KA62DP90GB/05 KA62DP90SD/01 KA62DP90SD/02 KA62DP90SD/03 KA62DP91/01 KA62DP91/02 KA62DP91/03 KA62DP91/04 KA62DP91/05 KA62DP92GB/01 KA62DP92GB/02 KA62DP92GB/03 KA62DP92GB/04 KA62DP92GB/05 KA62DS20/01 KA62DS20/02 KA62DS20/03 KA62DS20/04 KA62DS20/05 KA62DS21/01 KA62DS21/02 KA62DS21/03 KA62DS21/04 KA62DS21/05 KA62DS50/01 KA62DS50/02 KA62DS50/03 KA62DS50/04 KA62DS50/05 KA62DS50GB/01 KA62DS50GB/02 KA62DS50GB/03 KA62DS50GB/04 KA62DS50GB/05 KA62DS50TI/01 KA62DS50TI/02 KA62DS50TI/03 KA62DS50TI/04 KA62DS51/01 KA62DS51/02 KA62DS51/03 KA62DS51/04 KA62DS51/05 KA62DS90/01 KA62DS90/02 KA62DS90/03 KA62DS90/04 KA62DS90/05 KA62DS91/01 KA62DS91/02 KA62DV00GB/01 KA62DV00GB/02 KA62DV00GB/03 KA62DV00GB/04 KA62DV00GB/05 KA62DV00GB/06 KA62DV00GB/07 KA62DV00GB/08 KA62DV00GB/09 KA62DV00GB/10 KA62DV40/01 KA62DV40/02 KA62DV40/03 KA62DV40/04 KA62DV40/05 KA62DV40/06 KA62DV40/07 KA62DV40/08 KA62DV40/09 KA62DV40NE/01 KA62DV40NE/02 KA62DV40NE/03 KA62DV40NE/04 KA62DV40NE/05 KA62DV40NE/06 KA62DV40NE/07 KA62DV40NE/08 KA62DV40NE/09 KA62DV40SA/01 KA62DV40SA/02 KA62DV40SA/03 KA62DV40SA/04 KA62DV40SA/05 KA62DV40SA/06 KA62DV40SA/07 KA62DV40SA/08 KA62DV40SA/09 KA62DV40SD/01 KA62DV40SD/02 KA62DV40SD/03 KA62DV40SD/04 KA62DV50GB/01 KA62DV50GB/02 KA62DV50GB/03 KA62DV50GB/04 KA62DV50GB/05 KA62DV50GB/06 KA62DV70/01 KA62DV70/02 KA62DV70/03 KA62DV70/04 KA62DV70/05 KA62DV71/01 KA62DV71/02 KA62DV71/03 KA62DV71/04 KA62DV71/05 KA62DV75/01 KA62DV75/02 KA62DV78/01 KA62NA75/02 KA62NA75/03 KA62NA75/04 KA62NS22TI/01 KA62NS22TI/02 KA62NS22TI/04 KA62NS61TI/01 KA62NS61TI/02 KA62NS90TI/01 KA62NS90TI/02 KA62NS90TI/04 KA62NV00/02 KA62NV00/03 KA62NV00/04 KA62NV02TI/01 KA62NV02TI/02 KA62NV02TI/04 KA62NV06TI/01 KA62NV06TI/02 KA62NV06TI/07 KA62NV21TI/01 KA62NV40/02 KA62NV40/03 KA62NV40/04 KA62NV40/05 KA62NV40/06 KA62NV40/07 KA62NV40/08 KA62NV40/09 KA62NV41TI/01 KA62NV41TI/02 KA62NV41TI/03 KA62NV41TI/04 KA62NV42TI/01 KA62NV42TI/02 KA62NV42TI/03 KA62NV70NE/01 KA62NV70NE/02 KA62NV70NE/03 KA62NV70NE/04 KA62NV70NE/05 KA62NV70NE/06 KA63DA70/01 KA63DA70/02 KA63DA70/03 KA63DA70/04 KA63DA70NE/01 KA63DA70NE/02 KA63DA70NE/03 KA63DA70NE/04 KA63DA70NE/05 KA63DA71/01 KA63DA71/02 KA63DA71/03 KA63DA71/04 KA63DA71/05 KA63DA71NE/01 KA63DA71NE/02 KA63DP70TI/01 KA63DP70TI/02 KA63DP70TI/03 KA63DP70TI/04 Itelem KA63DP70TI/05 KA63DP70TI/06 KA63DP70TI/07 KA63DP70TI/08 KA63DP70TI/09 KA63DP76TI/01 KA63DP76TI/02 KA63DP76TI/03 KA63DV00TI/01 KA63DV00TI/02 KA63DV00TI/03 KA63DV00TI/04 KA63DV00TI/05 KA63DV20TI/01 KA63DV20TI/02 KA63DV21TI/01 KA63DV21TI/02 KA63DV21TI/03 KA63DV21TI/04 KA63DV40TI/01 KA63DV40TI/02 KA63DV40TI/03 KA63DV40TI/04 KA63DV40TI/05 KA63DV40TI/06 KA63DV40TI/07 KA63NV41TI/01 KA63NV41TI/02 KA63NV41TI/05 KA82NS30TI/01 KA82NS30TI/02 KA82NV02TI/02 KA82NV06TI/01 KA82NV06TI/02 KA92NV02TI/01 KA92NV02TI/02 KA92NV03TI/01 KA92NV03TI/02 KA92NV03TI/03 KAD62A70/01 KAD62A70/02 KAD62A70/03 KAD62A70/04 KAD62A70/05 KAD62A70/06 KAD62A70/07 KAD62A70/90 KAD62A70NE/01 KAD62A70NE/02 KAD62A70NE/03 KAD62A70NE/04 KAD62A70NE/05 KAD62A70NE/06 KAD62A70NE/07 KAD62A70SD/01 KAD62A70SD/02 KAD62A70SD/03 KAD62A71/01 KAD62A71/02 KAD62A71/03 KAD62A71/04 KAD62A71/05 KAD62A71NE/01 KAD62A71NE/02 KAD62P90/01 KAD62P90/02 KAD62P90/03 KAD62P90/04 KAD62P90/05 KAD62P90/06 KAD62P90/90 KAD62P91/01 KAD62P91/02 KAD62P91/03 KAD62P91/04 KAD62P91/05 KAD62S20/01 KAD62S20/02 KAD62S20/03 KAD62S20/04 KAD62S20/05 KAD62S20/06 KAD62S20/07 KAD62S20SD/01 KAD62S20SD/02 KAD62S20SD/03 KAD62S20TI/01 KAD62S20TI/02 KAD62S20TI/03 KAD62S20TI/04 KAD62S20TI/05 KAD62S20TI/06 KAD62S20TI/07 KAD62S20TI/08 KAD62S21/01 KAD62S21/02 KAD62S21/03 KAD62S21/04 KAD62S21/05 KAD62S21TI/01 KAD62S21TI/02 KAD62S21TI/03 KAD62S21TI/04 KAD62S50/01 KAD62S50/02 KAD62S50/03 KAD62S50/04 KAD62S50/05 KAD62S50/06 KAD62S50/07 KAD62S50/90 KAD62S50SD/01 KAD62S50SD/02 KAD62S50SD/03 KAD62S50TI/01 KAD62S50TI/02 KAD62S50TI/03 KAD62S50TI/04 KAD62S50TI/05 KAD62S50TI/06 KAD62S50TI/07 KAD62S50TI/08 KAD62S51/01 KAD62S51/05 KAD62S51/06 KAD62S51/07 KAD62S51/08 KAD62S51/09 KAD62S51/10 KAD62S51TI/01 KAD62S51TI/02 KAD62S51TI/03 KAD62S51TI/04 KAD62S51TI/05 KAD62V00/01 KAD62V00/02 KAD62V00/03 KAD62V00/04 KAD62V00/05 KAD62V00/06 KAD62V40/01 KAD62V40/02 KAD62V40/03 KAD62V40/04 KAD62V40/05 KAD62V40/06 KAD62V40/07 KAD62V40/08 KAD62V40/09 KAD62V40/10 KAD62V40/11 KAD62V401/01 KAD62V40GB/01 KAD62V40GB/02 KAD62V40GB/03 KAD62V40GB/04 KAD62V40GB/06 KAD62V40GB/07 KAD62V40GB/08 KAD62V40GB/09 KAD62V40GB/10 KAD62V40GB/12 KAD62V40GB/13 KAD62V40NE/01 KAD62V40NE/02 KAD62V40NE/03 KAD62V40NE/04 KAD62V40NE/05 KAD62V40NE/06 KAD62V40NE/07 KAD62V40NE/08 KAD62V40SA/01 KAD62V40SA/02 KAD62V40SA/03 KAD62V40SA/04 KAD62V40SA/05 KAD62V40SA/06 KAD62V40SA/07 KAD62V40SD/01 KAD62V40SD/02 KAD62V40SD/03 KAD62V40SD/04 KAD62V50/01 KAD62V50/02 KAD62V50/03 KAD62V50/04 KAD62V50/05 KAD62V50/06 KAD62V50GB/01 KAD62V50GB/02 KAD62V50GB/03 KAD62V50GB/04 KAD62V50GB/05 KAD62V50GB/06 KAD62V70/01 KAD62V70/02 KAD62V70/03 KAD62V70/04 KAD62V70/05 KAD62V70/06 KAD62V71/01 KAD62V71/02 KAD62V71/03 KAD62V71/04 KAD62V71/05 KAD62V75/01 KAD62V75/02 KAD62V78/01 KAD62V78/02 KAD63A70/01 KAD63A70/02 KAD63A70/03 KAD63A70NE/01 KAD63A70NE/02 KAD63A70NE/03 KAD63A70NE/04 KAD63A71/01 KAD63A71/02 KAD63A71NE/01 KAD63A71NE/02 KAD63P70TI/01 KAD63P70TI/02 KAD63P70TI/03 KAD63P70TI/04 KAD63P70TI/05 KAD63P70TI/06 KAD63P70TI/07 KAD63P70TI/08 KAD63P70TI/09

Signes d'usure ou de défaillance

Compresseur silencieux alors que l'appareil est sous tension, démarrages et arrêts répétés, appareil qui ne refroidit plus, traces de brûlure ou de composants brunis sur le module, connecteur noirci, odeur de brûlé.

Conseils avant et après remplacement

Avant de commander, relever la référence complète de l'appareil et comparer le module en place (type VCC3245607F14, connecteurs, étiquette) : plusieurs modules de commande de compresseur existent pour une même gamme. Contrôler d'abord le compresseur (3 enroulements de valeurs identiques), son câblage et l'alimentation. Débrancher l'appareil et attendre quelques minutes avant d'intervenir, les condensateurs de la carte pouvant rester chargés. Repérer les connecteurs, déposer le module, monter le neuf, puis rebrancher. Après remplacement, laisser l'appareil démarrer et contrôler le démarrage du compresseur, la descente en température et l'absence de code défaut.

FAQ

Fonction de la pièce

À quoi sert le module de commande du compresseur d'un réfrigérateur Bosch ou Siemens ?

Il pilote le démarrage et la vitesse du compresseur selon les ordres de la régulation. Défaillant, il empêche le compresseur de fonctionner et l'appareil ne produit plus de froid.

Compatibilité

Comment vérifier que le module 00647655 convient à mon réfrigérateur ?

Relever la référence complète (E-Nr) sur la plaque signalétique, puis la comparer à la liste de compatibilité, en contrôlant le type du module en place (VCC3245607F14). En cas de doute, une demande de devis permet de valider la référence avant commande.
