Module électronique puissance lave-vaisselle professionnel Elframo Komel

Module électronique de puissance lave-vaisselle professionnel Emmepi / Komel / Elframo – Réf. 25192040

Description

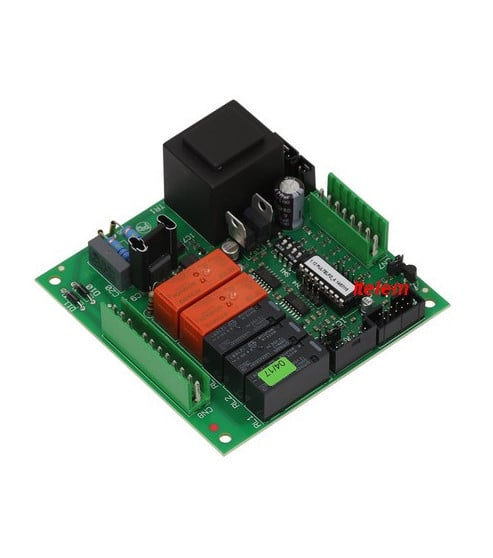

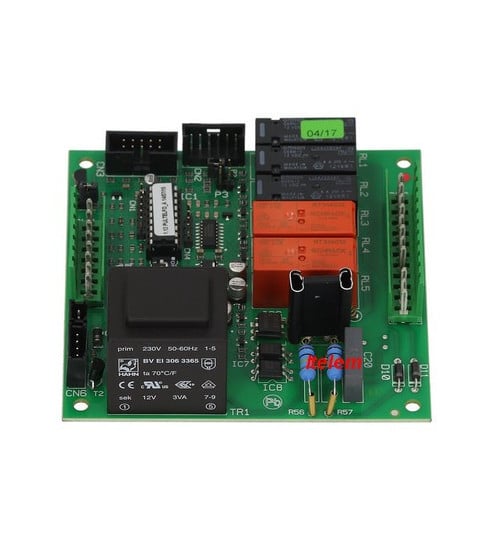

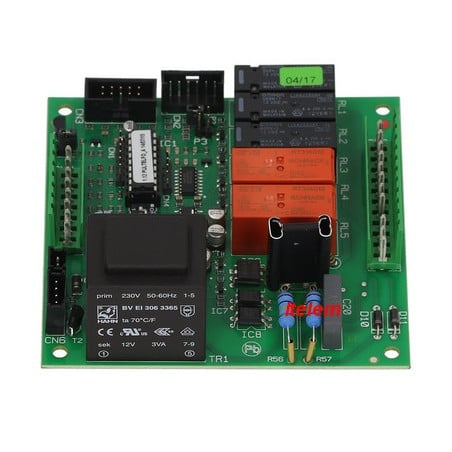

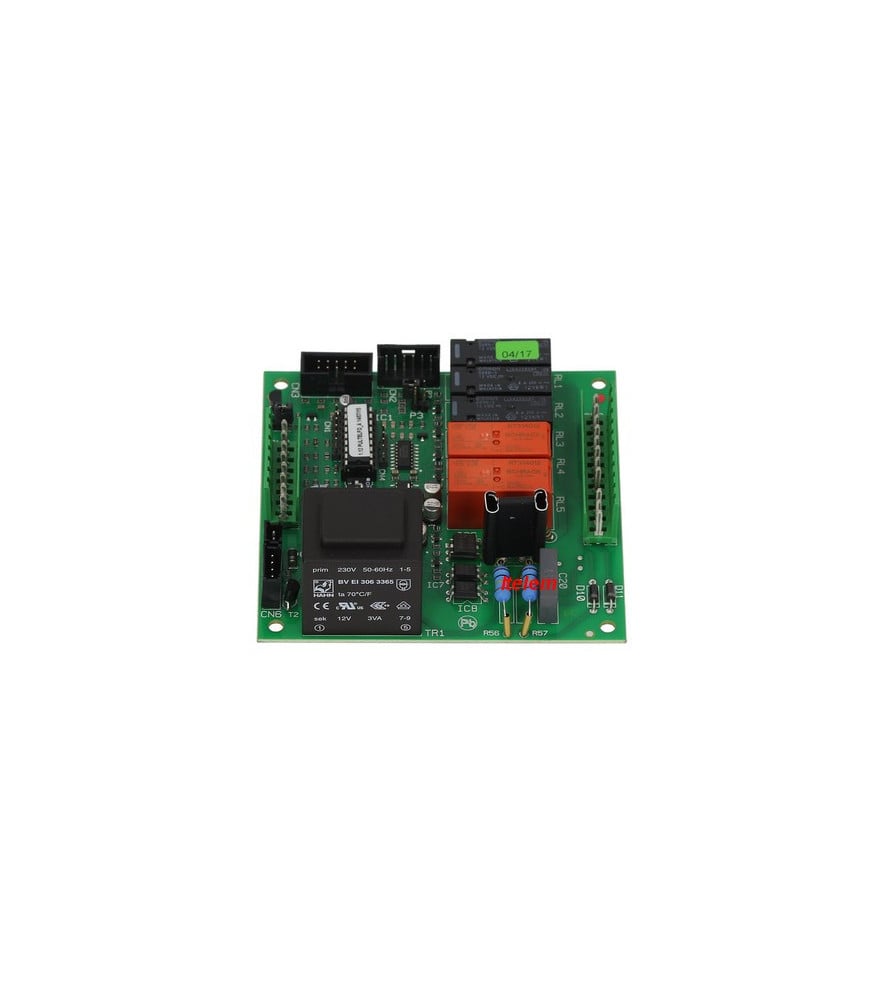

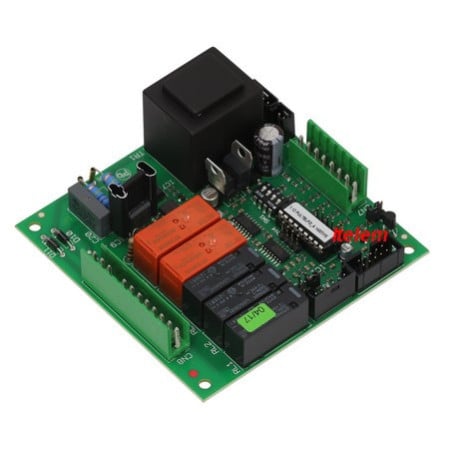

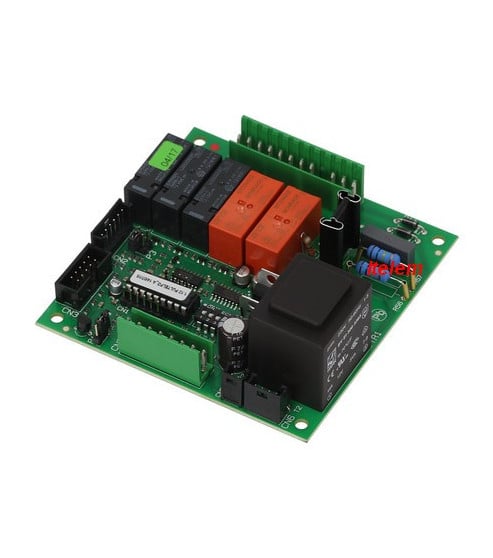

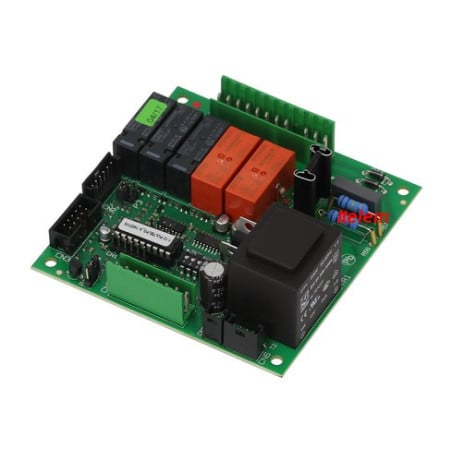

Module électronique de puissance (carte de commande) destiné aux lave-vaisselle professionnels. Cette carte pilote et distribue l’alimentation vers plusieurs organes de l’appareil (chauffage, pompes, électrovannes, moteurs selon configuration).
Référence pièce : 25192040.

Rôle et fonctionnement

La carte de puissance assure notamment :

• la gestion des séquences de cycle (remplissage, lavage, chauffage, vidange, rinçage selon programmes)

• la commande des organes de puissance (relais/triacs selon conception)

• la supervision de certaines sécurités (selon modèle)

Symptômes typiques en cas de panne

Selon les modèles, une défaillance du module peut provoquer :

• appareil qui ne démarre pas ou s’arrête en cours de cycle

• chauffage absent ou erratique

• vidange ou remplissage non commandés

• cycles incohérents, voyants anormaux, défauts récurrents

A lire depuis notre forum: Odeur de brulé sur lave-vaisselle Elframo, le technicien livre les pistes pour le diagnotic.

Liste d'appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, les flancs ou l'arrière de l'appareil.

ELFRAMO : C44ELT, C66ELT, D120, D120DGT, D30, D36, D36DGT, D45, D45DGT, D85, C34DGT, C44, C44DGT, C66, C66DGT, BD11, BD22, BD46, BD47.

KOMEL : 8034DGT, 8044DGT, 8044ELT, 8066DGT, 8066ELT, F11, F22, F912, F912DGT, F96, F97, F97DGT, F99, K8034, K8044, K8066, F88, F92.

Compatibilité

Cette référence est utilisée sur des gammes professionnelles associées aux marques Emmepi et Komel, et peut également se retrouver sur certains modèles commercialisés sous d’autres marques selon les séries et fournisseurs.
Important : la compatibilité dépend du modèle exact, de la version et parfois de la configuration électrique. Vérifier impérativement la référence d’origine sur la carte et la plaque signalétique de la machine avant commande.

Contrôles à effectuer avant remplacement

Avant de conclure à une carte HS, contrôler :

• présence et stabilité de l’alimentation (tension, bornier, filtre secteur)

• état des connecteurs (oxydation, échauffement, broches noircies)

• organes susceptibles de provoquer une surcharge (pompe bloquée, résistance en défaut, fuite sur relais, électrovanne en court-circuit)

• traces d’humidité ou de ruissellement dans le coffret électrique

Conseils de remplacement

• couper l’alimentation électrique et sécuriser la remise sous tension

• repérer et photographier les branchements avant dépose

• remplacer la carte à l’identique (référence et version)

• vérifier l’absence d’humidité et l’état des connecteurs avant remontage

• effectuer un essai complet sur plusieurs cycles (chauffage, remplissage, vidange)

Informations utiles pour la commande

• Type : module électronique de puissance / carte de commande

• Référence : 25192040

• Usage : lave-vaisselle professionnel (CHR)
