Module électronique puissance lave-vaisselle professionnel Zanussi Electrolux

Descriptif produit

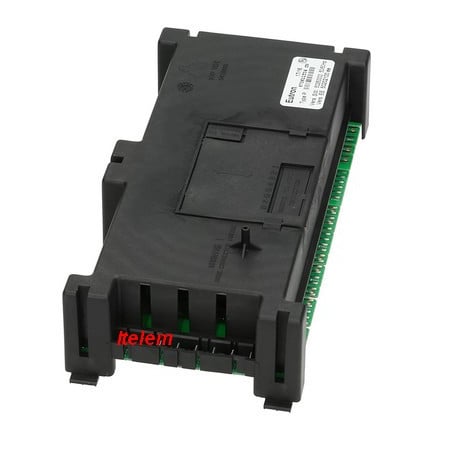

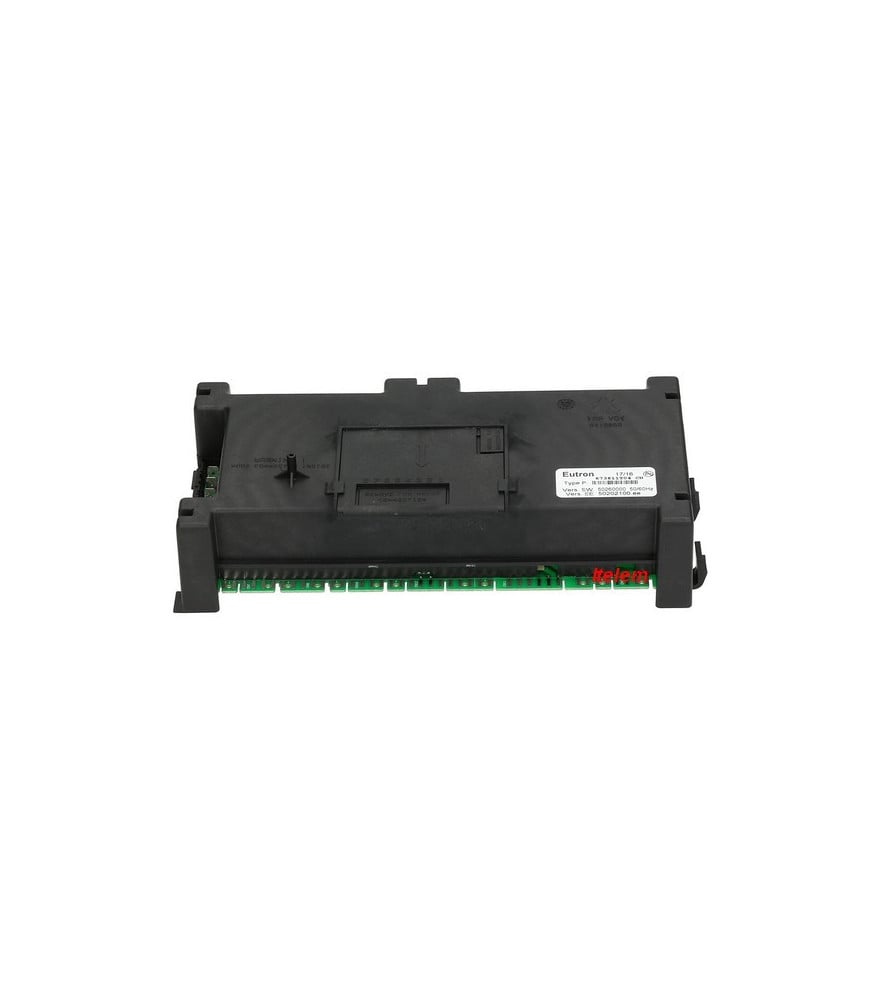

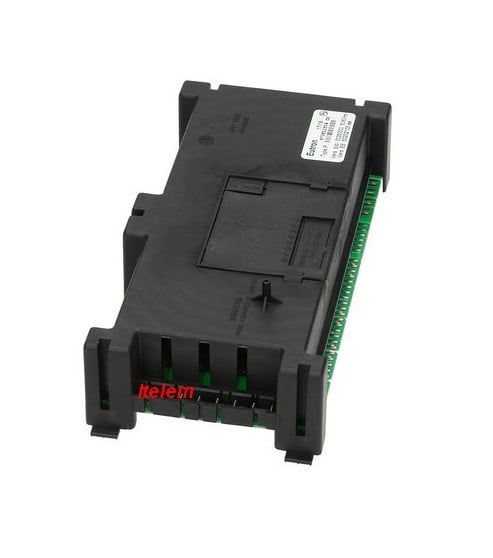

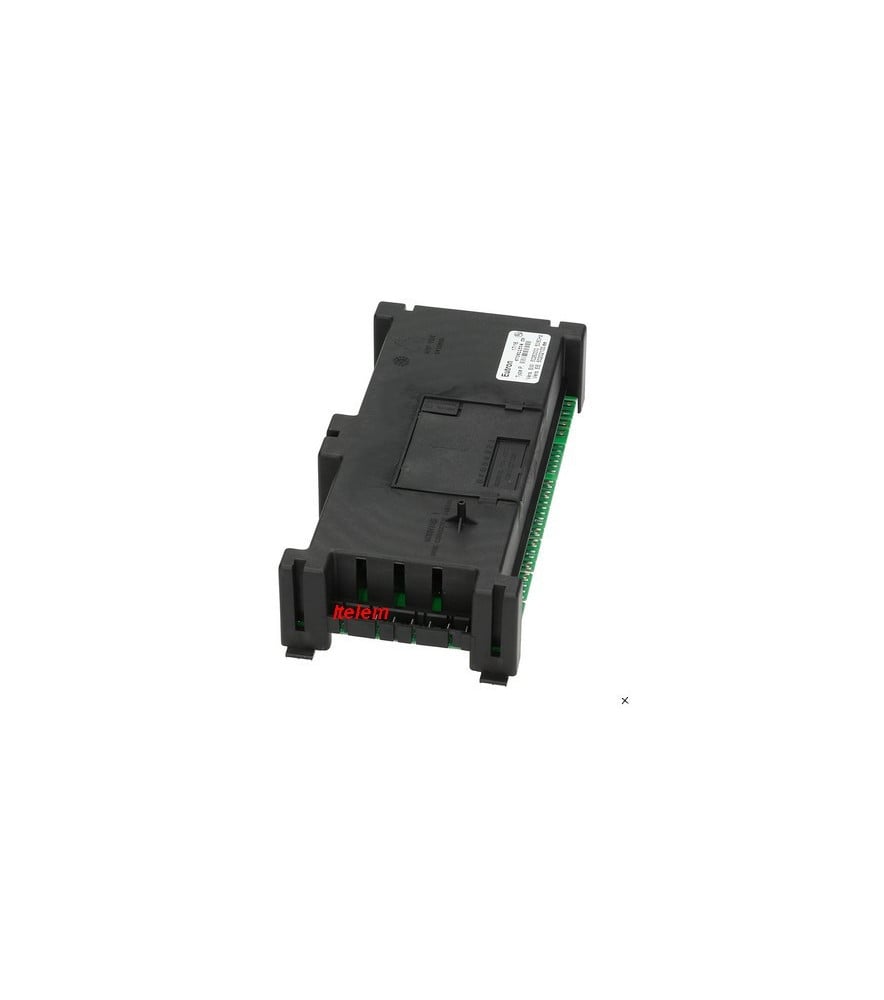

Module électronique de puissance réf. 0L0046 (référence interne LAOL0046C), pièce d'origine pour lave-vaisselle professionnel Zanussi, Electrolux et Alpeninox. Il reçoit les ordres du programmateur et alimente les organes de puissance de la machine : pompes, électrovannes, résistances de cuve et de surchauffeur, doseurs. Il équipe les lave-vaisselle professionnels Zanussi des séries WT4 et NUC, ainsi que les lave-vaisselle à capot LS14 et ET12. Le module est livré non programmé, avec sa notice de configuration : il doit être paramétré selon le modèle de la machine avant sa mise en service. Un module défaillant immobilise le cycle de lavage.

Afin de réaliser la programmation du module électronique il faut identifier le code usine de l'appareil et se reporter ensuite à la notice de configuration de module électronique lave-vaisselle professionnel Electrolux Zanussi.

Notre technicien a également résumé la méthodologie de programmation du module électronique pour lave-vaisselle Zanussi Electrolux dans un sujet dédié.

Problèmes et pannes résolus

Lave-vaisselle professionnel qui ne démarre plus ou dont le cycle s'interrompt, pompes qui ne tournent plus, absence de chauffe de la cuve ou du surchauffeur, électrovannes qui ne s'ouvrent plus, afficheur incohérent, disjoncteur qui saute à la mise en route, code défaut affiché. Un module dont les relais ou les triacs sont défaillants ne commande plus les organes de puissance, après contrôle des organes eux-mêmes, du câblage et de l'alimentation afin d'éviter une nouvelle dégradation de la carte.

Caractéristiques

Identification

• Référence : 0L0046
• Autres références: 0L1236, 0L1810, 0L1410, 0L2582, 0L0706, 0L0547
• Type : module électronique de puissance de lave-vaisselle professionnel

Programmation

• Livré non programmé
• Fourni avec sa notice de configuration

Marques

• Marques compatibles : Zanussi, Electrolux, Alpeninox

Liste d'appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, les flancs ou l'arrière de l'appareil.

ZANUSSI Lave-vaisselle : WT4 (400007), WT4B (400008), WT4D (400009), WT4DB (400015), WT46 (400016), NUC3DD (400041), WT4D60 (400042), WT4DDG (400043), EUC1 (400055), EUC1DP (400056), EUC3 (400059), EUC3DP (400061), EUC1G (400063), EUC1DP60 (400064), EUC3DD (400065), ZUCADDROW (400066), ZUCADDROW6 (400067), EUCADD60 (400068), LS5/1 (400100), LS5/1DP (400102), LS5/3 (400112), LS5/3DP (400113), FUCA3DD (400116), NUC1DPP (400120), NUC1DUK (400122), NUC1DDUK (400123), LS5/1DP60 (400124), LS5/1DPAUS (400125), LS5/1DPCS (400126), KUC3 (400127), KUC3DP (400128), NUC1DDRUKP (400130), NUCA1GRUK (400131), NUC1D (400133), NUC1DD (400134), EUCA1DP (400137), NUC1GMS (400138), EUC3DPCAG (400139), NUC1 (400140), NUC1DP (400141), NUC3 (400144), NUC3DP (400146), NUC1DP60 (400149), NUC1DPA (400150), ZUCA1 (400151), ZUCA3 (400152), EUCADDROW (400153), EUCADDROW6 (400154), NUC1DPDD (400155), NUCAIG (502010), XUCAI (502012), XUCAIDP (502013), EUCAI (502025), EUCAIDP (502026), EUCAI60 (502027), EUCAIG (502033), EUCAIML (502035), EUCAIMLG (502037), EUCAICL (502038), EUCAICLG (502039), EUCAIWL (502040), EUCAICLW (502042), EUCI (502043), EUCIM (502044), EUCIM60 (502045), EUCAIDPNW (502046), ZUCI (502047), ZUCID (502048), ZUCAI (502049), ZUCAIDP (502050), ZUCAIG (502052), ZUCAID (502054), ZUCAI60 (502055), EUCAIUSPH6 (502056), ZUCAIDD (502057), EUCAIDD (502058), EUCAIDPJ (502059), EUCAIDPJ60 (502060), EUCIDDC (502123), ZUCIDC (502124), FL5 (690004), FL5DP (690005), LV5 (690006), LV5DP (690007), UC5DP (690010), LD5DP (690013), LD5 (690014), UC5/1 (690017), UC5/1DP (690018), FL5DDG (690027), NUC1G (690028), NUCA1DDG (698005), NUCA1DPDDG (698049), ET5AIIT (698087), ET5AIDP (698088), AUCI (698091), AUCAI (698092), AUCAIDP (698093), AUCAIG (698095).

ZANUSSI Lave-vaisselle à capot : LS14EA (504101), ET12E (504104), LS14EAI (504110), LS14EAI/AU (504116), LS14EA/60 (504117), LS14EAASIA (504131), LS14EA/G (504133), LS10EA (504142), LS14EAI/DD (504155), WT65E (504156), WT65EB (504157), WT65EI (504158), ECOTEMP12S (504165), WT65EBI (504166), WT65EBIA (504167), WT65EIA (504168), WT65E60 (504169), WT65EB60 (504170), WT65EBIDG (504173), WT65EBASIA (504174), WT65EIM50 (504175), WT65EIM60 (504176), LS14EADP/G (504179), WT65MED (504180), WT65EJ50 (504183), WT65EJ60 (504186), WT65ROW (504219), LS14ROW (504220), LS14SANA (504221), WT65EBID (504222), LS14ROW60 (504224), WT65ROW60 (504225), EHTAWS (504228), EHTAIWS (504231), EHTAIDWS (504232), EHTAIWSG (504234), ZHTAWS (504237), ZHTAIWS (504239), EHTAO (505036), EHT (505046), EHT60 (505047), EHTG (505048), EHTM (505049), EHTM60 (505050), NHT (505051), NHTD (505052), NHT60 (505053), EHTAROW (505054), EHTAROW60 (505055), ZHTAROW (505056), ZHTAROW60 (505057), EHTAJ (505058), EHTAJ60 (505059), EHTAO60 (505060), ZHTAO (505061), ZHTAO60 (505062), KHT (505063), NHTM (505064), NHTM60 (505065), NHTP (505082), H3500 (698009), H1510SANA (698017), HT1200BIDG (698029), OHTAROW (698047), OHTAROW60 (698048), HT1200 (698050), HT1000 (698051), HT1200INS (698053), ET12EIG (698056), ET12EI (698057), NHTDPDDG (698058), LV1000 (698059), LV1200INS (698060), ET12EICWG (698061), ET12EICW (698062), ET12EIF (698065), NHTG (698110), AHTAWS (698115), AHTAIWS (698116), AHTAIWSG (698118)

Conseils avant et après remplacement

Avant de commander, relever la référence du lave-vaisselle et son code usine, et comparer le module en place : plusieurs modules coexistent sur les lave-vaisselle professionnels Zanussi et Electrolu. Les 6 chiffres après les 3 lettres indiquent le code usine de l'appareil comme par exemple: 9CGX50505410: le code usine est alors 505054, donc module compatible.

Débrancher l'appareil et couper l'arrivée d'eau avant toute intervention, repérer les connecteurs, déposer l'ancien module et monter le neuf. Le module étant livré non programmé, la configuration est à réaliser après la pose, en suivant la notice fournie avec la pièce : sans paramétrage, la machine ne démarre pas correctement. Après la configuration, lancer un cycle complet pour vérifier le fonctionnement des pompes, la chauffe et l'absence de code défaut.

FAQ

Fonction de la pièce

À quoi sert le module de puissance d'un lave-vaisselle professionnel Zanussi ?

Il reçoit les ordres du programmateur et alimente les organes de puissance : pompes, résistances, électrovannes et doseurs. Sans lui, le cycle de lavage ne peut pas se dérouler.

Remplacement

Le module 0L0046 est-il livré programmé ?

Non. Il est livré non programmé, avec sa notice de configuration. Il doit être paramétré selon le modèle du lave-vaisselle après la pose, en suivant cette notice.

Compatibilité

Comment vérifier que le module 0L0046 convient à mon lave-vaisselle ?

Relever la référence du lave-vaisselle et son code usine sur la plaque signalétique de la tranche de porte, puis les comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
