Module de puissance table induction réfrigérateur Samsung

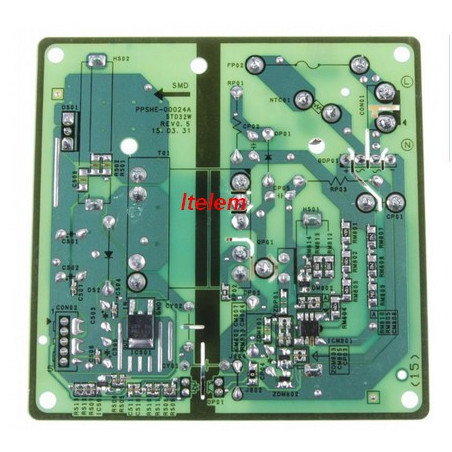

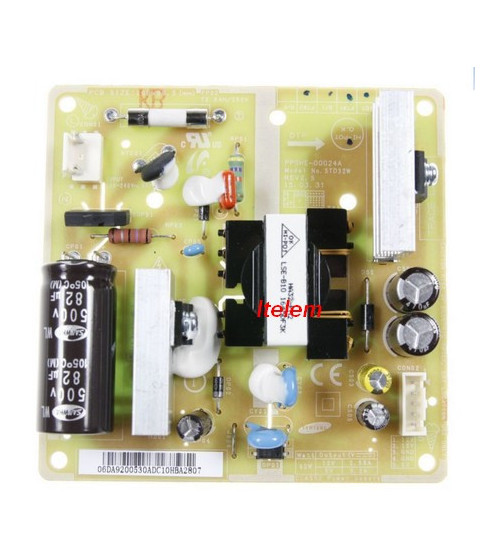

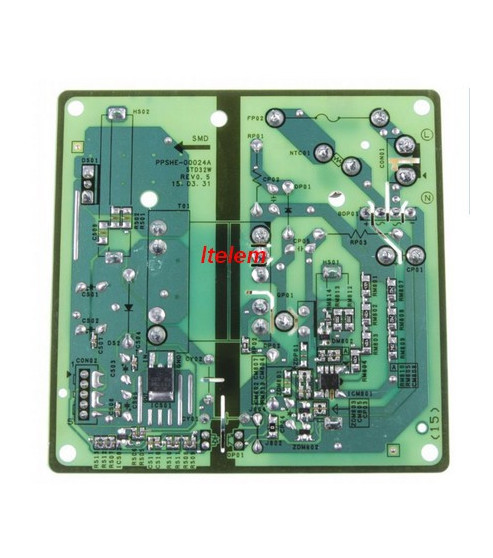

Descriptif du module d'alimentation Samsung DA92-00530A

Le DA92-00530A est le module d'alimentation à découpage (SMPS) d'origine Samsung, désigné STD7 dans la nomenclature constructeur. Il assure la conversion du secteur 230V AC en tensions basses continues qui alimentent l'ensemble de l'électronique embarquée : carte principale, afficheur, ventilateurs, sondes. Sans lui, l'appareil est mort. Aucune fonction ne répond, aucun voyant ne s'allume.

Ce module équipe deux familles d'appareils Samsung : les réfrigérateurs américains side-by-side et les tables de cuisson à induction. Il est positionné dans le compartiment électronique de l'appareil, généralement accessible depuis l'arrière ou le dessous selon le modèle. Le remplacement est rapide, une vingtaine de minutes suffit, et ne nécessite aucun outil spécifique.

Pièce d'origine constructeur Samsung, référence DA92-00530A (également référencée DA9200530A).

Pannes et symptômes résolus par le module d'alimentation Samsung DA92-00530A

Le signe le plus fréquent d'un module défaillant est la panne totale et soudaine : l'appareil ne réagit plus à rien. Plus de lumière intérieure, plus de bruit de fonctionnement, afficheur éteint. L'appareil semble complètement mort alors que la prise secteur est sous tension.

Sur réfrigérateur, cela se traduit par un arrêt brutal de toutes les fonctions : le compresseur ne démarre plus, les ventilateurs restent silencieux, aucun code erreur n'apparaît faute d'alimentation de l'afficheur. Le froid disparaît progressivement.

Sur table à induction, l'appareil ne s'allume pas. Aucune zone ne répond, aucun affichage, aucune réaction aux commandes tactiles.

Ce type de panne survient souvent brutalement, sans signe avant-coureur, parfois après une micro-coupure ou une surtension sur le réseau.

Caractéristiques

• Référence : DA92-00530A
• Référence alternative : DA9200530A
• Désignation constructeur : Module puissance STD7 SMPS
• Marque : Samsung
• Type de pièce : Module d'alimentation à découpage — pièce d'origine constructeur
• Appareils compatibles : Réfrigérateurs américains side-by-side Samsung, tables de cuisson à induction Samsung
• Durée de remplacement estimée : 20 minutes
• Difficulté : Modérée

Signes d'usure ou de défaillance du module d'alimentation Samsung

Le module lâche rarement de façon progressive. La panne est presque toujours franche et immédiate : l'appareil s'éteint d'un coup et ne redémarre pas. Aucun bruit, aucune réaction, même après avoir vérifié la prise et le disjoncteur. C'est le scénario typique d'une alimentation à découpage hors service.

Parfois, la défaillance intervient peu après une coupure de courant ou un orage. Un appareil de 3 à 5 ans qui tombe en panne totale du jour au lendemain doit faire suspecter ce module en priorité.

Conseils avant et après remplacement du module d'alimentation Samsung DA92-00530A

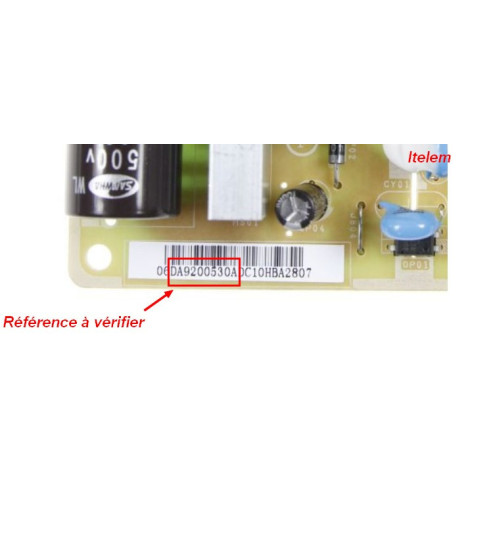

Avant de commander, vérifie la référence inscrite sur l'étiquette du boîtier de ton module actuel. La référence DA92-00530A doit y figurer explicitement, c'est le seul critère fiable de compatibilité. Ne te base pas uniquement sur le modèle de l'appareil : plusieurs variantes de modules coexistent sur une même gamme.

Débranche l'appareil du secteur avant toute intervention et attends quelques minutes pour permettre aux condensateurs internes de se décharger. Le remplacement consiste à déconnecter deux connecteurs et à extraire le module de son logement, l'opération se fait en sens inverse pour l'installation du neuf.

Ne déballe pas le module neuf avant d'être prêt à l'installer. Ne le branche pas hors de l'appareil pour tester.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, derrière le bac à légumes ou au dos de l'appareil.

Pour les tables de cuisson

NZ63H57470K/EF NZ63H57473K/EF NZ63J9770EK/EF NZ63K5727BK/EF NZ63K7777BK/EF NZ63N9777GK/E1 NZ63R7777BK/EF NZ64H57479K/EF NZ64K5747BK/EF NZ64K7757BK/EF NZ64N7777GK/E1 NZ64R7757BK/EF NZ84F7NC6AB/EF NZ84J9770EK/EF

Pour les réfrigérateurs

RS53K4400SA/EF RS53K4400WW/EF RS53K4600SA/EF RS53K4600WW/EF RS66N8100S9/EF RS67N8210S9/EF RS67N8210SL/EF RS67N8210WW/EF RS68N8220S9/EF RS68N8221S9/EF RS68N8230S9/EF RS68N8240B1/EF RS68N8240S9/EF RS68N8240WW/EF RS7547BHCSP/EF RS7557BHCSP/EF RS7567THCBC/EF RS7567THCSL/EF RS7567THCSP/EF RS7567THCWW/EF RS7568THCSP/EF RS7577THCSP/EF RS7578THCSL/EF RS7578THCSP/EF RS7667FHCSP/EF RS7687FHCBC/EF RS7687FHCSL/EF RS7687FHCWW/EF RS7778FHCSL/EF

FAQ

Compatibilité et identification du module Samsung DA92-00530A

Comment savoir si le DA92-00530A est bien la pièce qu'il me faut ?

Vérifie la référence directement sur l'étiquette collée sur ton module actuel. La mention DA92-00530A ou DA9200530A doit y apparaître. C'est la méthode la plus fiable, indépendamment du modèle affiché sur la fiche technique de l'appareil.

Le DA92-00530A convient-il à mon réfrigérateur Samsung américain ?

Ce module équipe plusieurs modèles de réfrigérateurs américains Samsung, dont les séries RS7547, RS7557, RS7567, RS7577, RS7687 et RS7778. Consulte la liste complète des modèles compatibles ou contacte-nous avec la référence de l'appareil pour confirmation avant commande.

Ce module fonctionne-t-il aussi pour une table à induction Samsung ?

Oui. Le DA92-00530A est référencé d'origine constructeur pour les tables à induction Samsung des séries NZ63 et NZ64, en plus des réfrigérateurs américains. Vérifie la référence sur ton module existant pour t'assurer de la compatibilité exacte.

Remplacement du module d'alimentation Samsung

Le remplacement du DA92-00530A est-il accessible sans technicien ?

Oui, pour quelqu'un à l'aise avec le bricolage électroménager. L'opération se limite à déconnecter deux connecteurs et à extraire le module de son logement. Compte environ vingt minutes. Débranche toujours l'appareil du secteur avant d'intervenir et laisse passer quelques minutes pour la décharge des condensateurs.

Faut-il une reprogrammation après le remplacement du module ?

Non. Le DA92-00530A est un module d'alimentation, pas une carte de contrôle principale. Son remplacement ne nécessite aucune procédure de paramétrage ni de configuration. L'appareil reprend son fonctionnement normal dès la remise sous tension.
