Module électronique lave-vaisselle Elettrobar Colged MBM

Descriptif produit — Module électronique GET50.2 lave-vaisselle professionnel

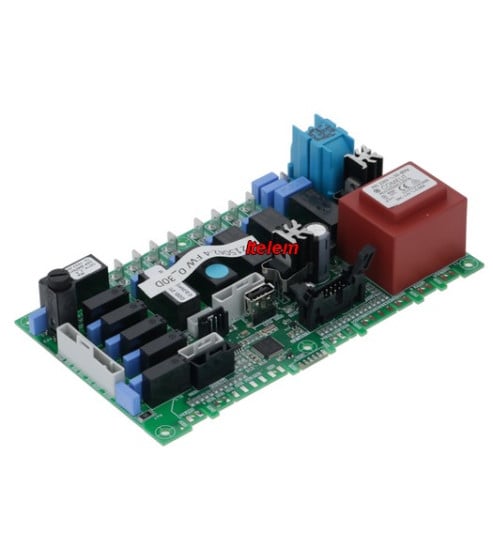

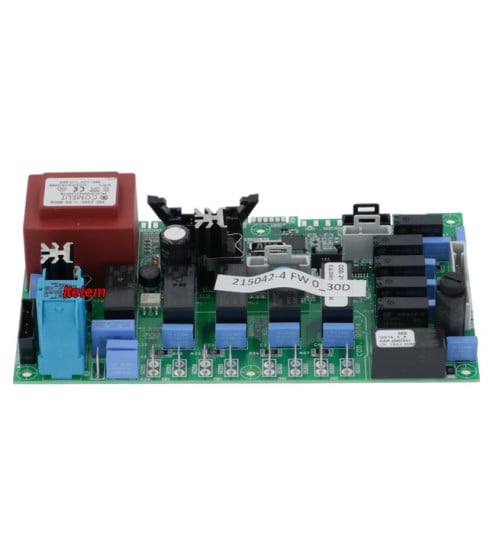

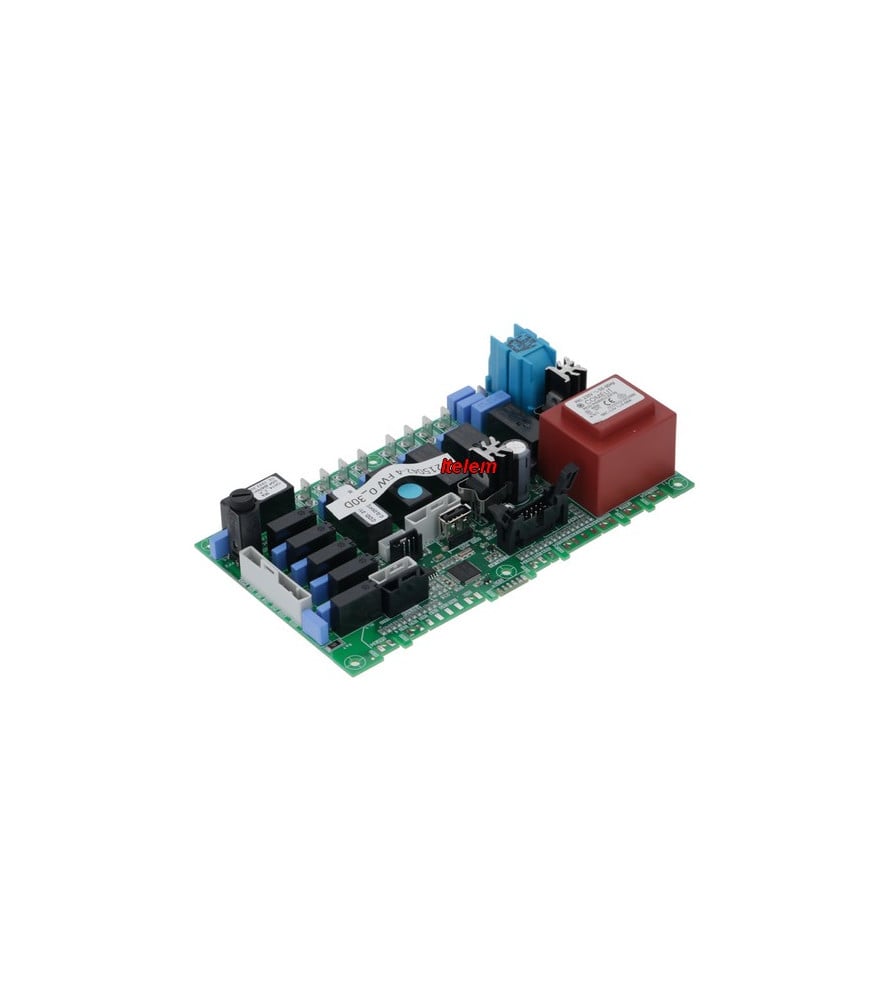

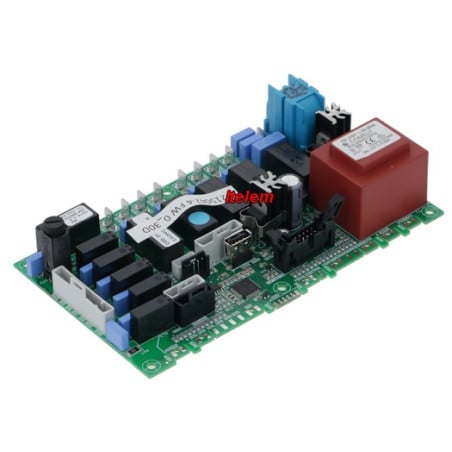

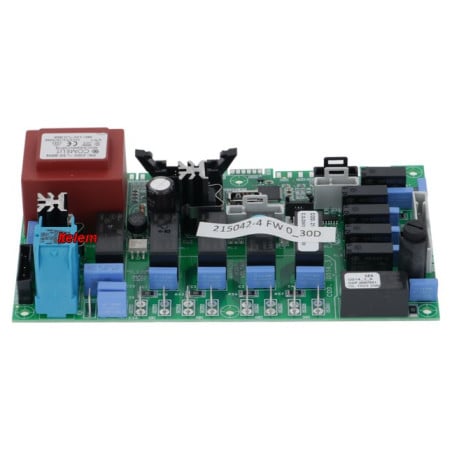

Le module électronique 215042-4, désigné GET50.2 par le groupe Elettrobar-Colged, est la carte de commande et de puissance des lave-vaisselle à capot et lave-verres professionnels de la plateforme CHR. C'est le cerveau de la machine : il gère l'intégralité du séquençage des cycles — remplissage, chauffe, lavage, rinçage, vidange — en pilotant directement les actionneurs (résistances, pompes, électrovannes) via ses relais de sortie. Sans lui, la machine ne démarre pas ou s'arrête en cours de cycle sans raison apparente.

La carte mesure 185 × 105 mm et porte l'identifiant interne 215042-4. Le suffixe -4 désigne une révision spécifique dans la famille GET50.2 — plusieurs indice coexistent (-1, -4, -6) pour des gammes d'appareils distinctes. Vérifier impérativement l'indice avant commande : une carte d'indice différent ne sera pas compatible même si les dimensions correspondent.

La pièce s'applique aux lave-vaisselle, lave-vaisselle à capot et lave-verres/lavetasses des marques Colged, Elettrobar, et MBM.

A lire sur notre forum: Panne module électronique lave-vaisselle Elettrobar Colged, plus de signe de vie.

Problèmes et pannes résolus par le module 215042-4

Machine qui ne démarre pas. Mise sous tension sans réaction, afficheur inactif ou blocage immédiat à l'initialisation. Le module ne passe pas l'autotest de démarrage.

Arrêt en cours de cycle sans code d'erreur identifiable. La machine interrompt le programme, parfois en phase de chauffe, parfois en vidange. Pas de défaut sonde, pas de pressostat hors tolérance — c'est la logique de commande qui lâche.

Composants actifs non commandés alors que le câblage est intact. Résistance de chauffe qui ne démarre pas, électrovanne qui ne s'ouvre pas, pompe de lavage silencieuse malgré une alimentation secteur correcte. Le relais de sortie correspondant sur le module est hors service.

Température de lavage ou de rinçage non atteinte sans défaut sonde. La sonde CTN mesure correctement, le câblage est en ordre — c'est la lecture ou la régulation par le module qui est en cause.

Dysfonctionnement des temporisations. Cycles trop courts, trop longs, phases sautées. Le microcontrôleur de la carte n'assure plus la séquence correcte.

Caractéristiques

• Référence constructeur : 215042-4
• Désignation : Carte électronique GET50.2 — indice 4
• Dimensions : 185 × 105 mm
• Type d'appareil : Lave-vaisselle, lave-vaisselle à capot, lave-verres / lavetasses
• Marques : Angelopo, Colged, Elettrobar, MBM, Sagi, Diamond
• Domaine d'application : Matériel de cuisine professionnelle CHR

Liste d'appareils concernés (Non exhaustive)

Elettrobar Colged

Lave-vaisselle: FAST135V1, 917595, FAST135AV1, 917596, FAST135PV1, 918831, FAST135APV1, 918832, FAST139V1, 917599, FAST139AV1, 917600, FAST139PV1, 918833, FAST139APV1, 918834, FAST160V1, 917605, FAST160AV1, 917606, FAST160PV1, 917607, FAST161V1, 917608, FAST161V1, 917609, FAST161PV1, 917610, FAST161APV1, 918838, STEELTECH330V1, 917744, STEELTECH330AV1, 917745, STEELTECH340V1, 917748, STEELTECH340AV1, 917749, STEELTECH360V1, 917754, STEELTECH360AV1, 917755, STEELTECH360PV1, 917756, STEELTECH361V1, 917757, STEELTECH361AV1, 917758, STEELTECH361PV1, 917759, STEELTECH600, 917692

MBM

Lave-vaisselle : LB306 (201710-), LB306 (2923109-), LB306CR (2923109-), LB406 (201703-), LB406 (2923109-), LB406A (2982188-), LB406CR (201703-), LB406CR (2923109-), LS506M (201703-), LS506M (3026297-), LS506MA (201703-), LS506MA (3026297-), LS506T (3026297-), LS506TA (3026297-)

Point critique : La famille 215042 couvre plusieurs indices de révision avec des périmètres de compatibilité distincts et non interchangeables. La référence de base 215042 s'adapte aux lave-vaisselle, lave-vaisselle à capot et lave-verres/lavetasses de Angelopo, Colged, Elettrobar, MBM et Sagi, mais chaque indice (-1, -4, -6) cible une sous-gamme précise. La liste ci-dessus est non exhaustive — toujours vérifier la référence complète inscrite sur la carte en place avant commande, ici: 215042-4.

Signes d'usure ou de défaillance

Sur ce type de carte en environnement CHR, les défaillances ont des causes récurrentes. La vapeur et les projections d'eau chaude sont les premières ennemies : condensation sous le capot de protection, traces d'oxydation sur les cosses de connecteurs, pistes corrodées sur les zones exposées de la carte.

Les relais de sortie de puissance sont les composants qui cèdent le plus souvent. Sous charge thermique répétée — résistance de chauffe 3 à 6 kW selon les modèles — les contacts finissent par griller ou par rester collés. Un relais collé, c'est une résistance qui chauffe en continu et un thermostat de sécurité qui saute.

Visuellement : traces de surchauffe brunes ou noires autour des relais, condensateurs gonflés ou fuyants, points de soudure éclatés. Électriquement : mesure de continuité sur les sorties de commande, test des relais bobine par bobine.

Un module qui répond correctement à froid mais part en défaut après 20 à 30 minutes de fonctionnement est souvent thermiquement fragile — composant en limite de seuil qui lâche à température de régime. À distinguer d'un défaut sonde qui donnerait le même symptôme.

Conseils avant et après remplacement

Avant de commander, exclure les causes amont. Une carte électronique ne tombe pas en panne dans le vide. Vérifier d'abord l'alimentation secteur — tension présente et stable, disjoncteur différentiel en ordre. Vérifier les connecteurs : un connecteur corrodé ou partiellement déboîté génère exactement les mêmes symptômes qu'une carte HS. Nettoyer les cosses à la brosse sèche, remonter, tester

Vérifier également que le thermostat de sécurité n'a pas déclenché. Sur ces séries, un thermostat à réarmement manuel peut bloquer la machine entièrement sans que la carte soit en cause.

La pièce électronique n'est ni reprise ni échangée une fois ouverte. C'est la règle systématique sur le matériel CHR. Être certain du diagnostic avant toute commande.

À la repose, ne pas forcer les connecteurs. Verrouiller chaque connecteur jusqu'au clic — un connecteur partiellement engagé sur une carte neuve est la première cause de panne récidive. Protéger la carte contre les projections en repositionnant correctement le capot de protection d'origine.

FAQ

Identification et compatibilité du module 215042-4

Comment distinguer le 215042-4 du 215042-1 ou du 215042-6 ?

Le suffixe après le tiret (-4, -1, -6) identifie la révision de carte. Chaque indice correspond à une sous-gamme d'appareils distincte — les dimensions sont identiques (185 × 105 mm) mais le câblage et le firmware diffèrent. L'indice est imprimé sur la carte elle-même et inscrit sur la plaque signalétique de l'appareil dans certains cas. Ne pas substituer un indice à un autre.

La référence 403911 désigne-t-elle la même pièce ?

Oui — 403911 est la référence GEV correspondant au 215042-4 ELETTROBAR / COLGED. C'est le même module, dénomination différente selon le fournisseur ou le catalogue.

Comment identifier la bonne carte sur un appareil dont la plaque signalétique est illisible ?

Déposer le capot de protection de la carte et relever directement la référence sérigraphiée sur le PCB. Le 215042-4 porte également l'identifiant ED1602. En cas de doute persistant, communiquer le numéro de série complet de l'appareil au fournisseur de pièces.

Diagnostic et remplacement

La machine s'arrête en plein cycle sans afficher de code d'erreur : est-ce forcément la carte ?

Pas forcément. Un pressostat mal réglé, une sonde CTN déconnectée ou une coupure réseau transitoire produisent le même symptôme. La carte est à suspecter après avoir éliminé les causes mécaniques et électriques simples — alimentation, connectique, thermostats de sécurité.

Peut-on réparer la carte plutôt que la remplacer ?

Sur ce type de matériel professionnel, la réparation est possible si le composant défaillant est clairement identifié — relais grillé avec référence accessible, condensateur gonflé. Elle implique du matériel de mesure adapté et des compétences en électronique de puissance. En cuisine professionnelle, l'indisponibilité machine a un coût direct : le remplacement à neuf est souvent préférable à une réparation avec un délai incertain.

La carte neuve nécessite-t-elle une programmation particulière ?

Sur les générations GET50.2, la configuration est embarquée sur la carte. Contrairement aux modules de certaines autres marques CHR qui nécessitent une puce EEPROM programmée séparément à l'appareil, la 215042-4 est livrée prête à l'emploi.
