Platine électronique lave-vaisselle Elettrobar Colged MBM

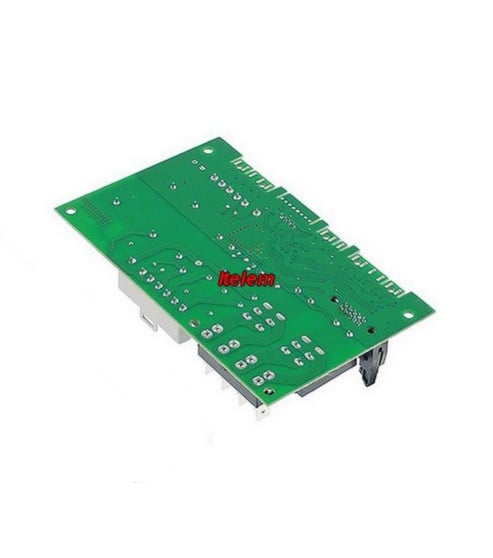

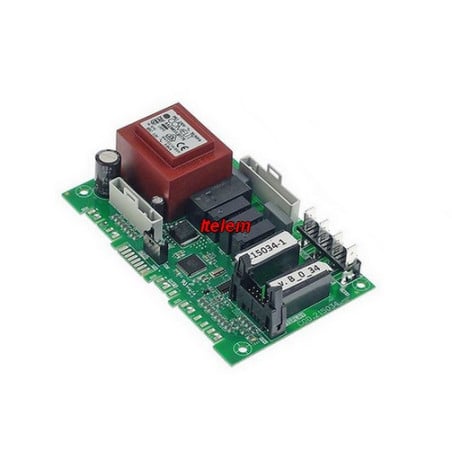

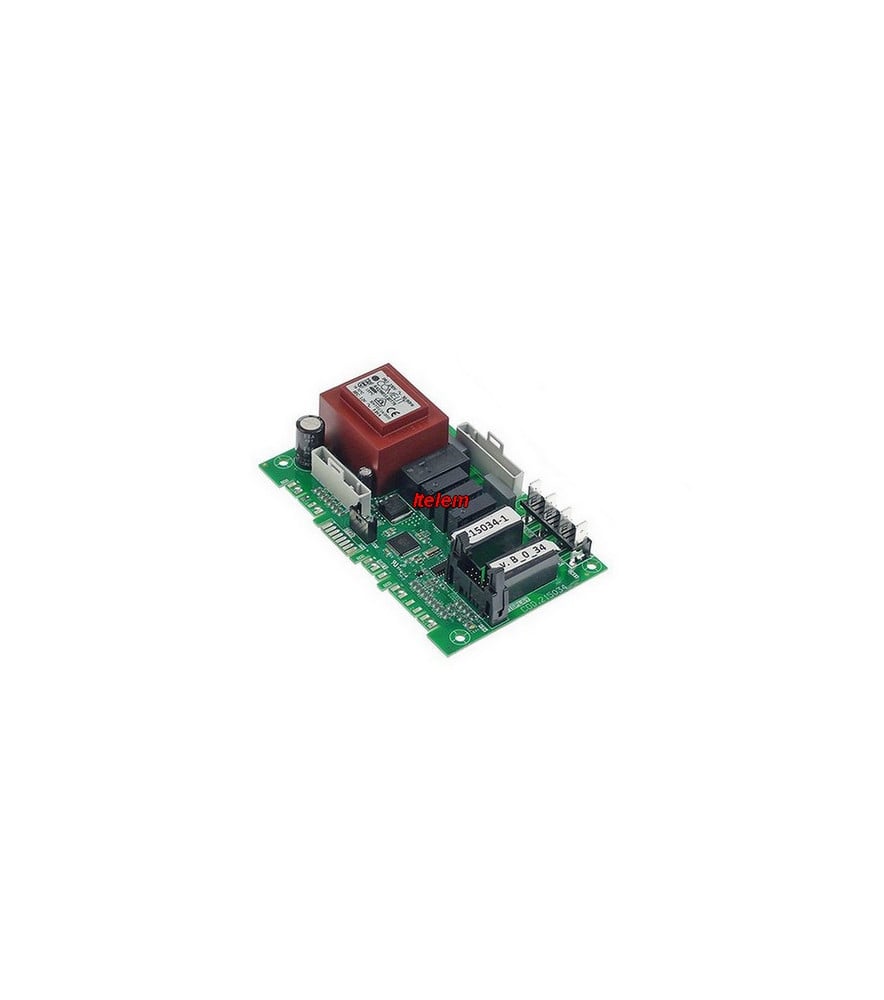

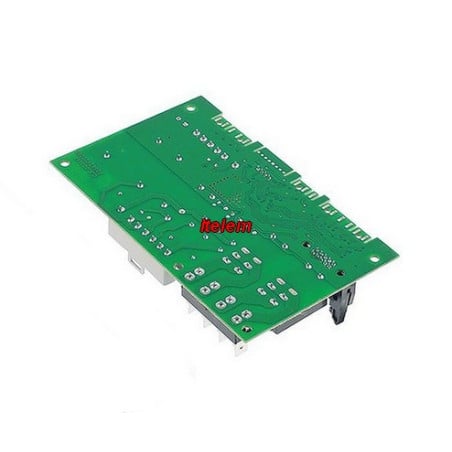

Platine électronique lave-vaisselle Elettrobar Colged MBM 215034-1

Description du produit

La platine électronique 215034-1 est la carte de commande principale installée sur plusieurs modèles de lave-vaisselle professionnels Elettrobar, Colged et MBM, marques du groupe Ali Group.
Cette platine gère l’ensemble des fonctions de l’appareil : remplissage, chauffage, lavage, rinçage et vidange. Véritable cerveau du lave-vaisselle, elle reçoit les signaux des capteurs (niveaux d’eau, température, pressostat, porte) et pilote les composants électriques comme la pompe de lavage, les électrovannes et les résistances.

Conçue pour un usage intensif en restauration, elle assure une stabilité électronique élevée, résiste aux variations de tension et garantit une gestion précise des cycles de lavage, même dans des conditions d’humidité élevée.

Compatibilités et équivalences

Référence constructeur : 215034-1
Modèles compatibles (liste indicative) :

• Elettrobar : Niagara, Ocean, Fast, River, Eta, Ecoline, série NS/DS

• Colged : TopTech, Steeltech, Dishtech, séries 26-36-46-50-60

• MBM : ligne LP, LS, LM et modèles CHR compacts

• Présente également sur certaines machines Comenda et Hoonved, sous le même châssis électronique Ali Group.

Avant tout achat, il est conseillé de vérifier la référence inscrite sur la carte d’origine ou sur la plaque signalétique du lave-vaisselle, généralement placée à l’intérieur de la porte.

Caractéristiques principales

• Type : platine de commande électronique

• Fonction : gestion des cycles de lavage et des organes de puissance

• Alimentation : 230 V AC – basse tension logique intégrée

• Connectique : borniers à fiches rapides et connecteurs multipoints

• Composants : relais de puissance, microcontrôleur, transformateur intégré

• Emplacement : compartiment inférieur ou côté droit du châssis selon modèle

• Température de fonctionnement : 0 à 60 °C

• Pièce d’origine constructeur – garantie de compatibilité et sécurité alimentaire

Problèmes et pannes résolus

Le remplacement de la platine électronique 215034-1 permet de résoudre :

• Panne complète du lave-vaisselle (aucun voyant, aucun cycle)

• Dysfonctionnement de pompe, électrovanne ou résistance

• Voyants ou affichage instables, cycles qui se bloquent en cours de lavage

• Codes erreurs aléatoires ou impossibilité de démarrer un programme

• Redémarrage intempestif ou absence de chauffe
  Ces symptômes sont souvent liés à une surtension, une infiltration d’eau dans le compartiment de commande, ou à une défaillance du relais de puissance.

Signes d’usure ou de défaillance

• Traces de brûlure ou de noircissement sur la carte

• Composants électroniques gonflés (condensateurs, relais)

• Fausse lecture des sondes ou des pressostats

• Lave-vaisselle qui reste bloqué sur le même cycle

• Odeur de brûlé au niveau du panneau de commande

Conseils d’installation et de remplacement

Avant toute intervention, débranchez impérativement l’appareil du secteur.

1. Accédez au boîtier de commande (derrière le bandeau ou le panneau latéral).

2. Débranchez les connecteurs en repérant leur position (photo conseillée).

3. Dévissez la platine défectueuse et installez la nouvelle 215034-1.

4. Rebranchez les connecteurs avec précaution, sans inversion de polarité.

5. Refermez le panneau et effectuez un test de fonctionnement complet.

Module directement programmé en usine, ne nécessitant pas d'intervention spécifique lors de son remplacement.

Informations techniques complémentaires

La platine 215034-1 comprend :

• un microprocesseur de gestion de cycle avec mémoire EEPROM,

• un transformateur basse tension pour la logique interne,

• plusieurs relais de puissance pour le chauffage et la pompe,

• des bornes de raccordement Faston 6,3 mm, protégées par un vernis isolant.

Cette architecture garantit une durabilité élevée et une bonne résistance aux environnements humides typiques des cuisines professionnelles.

Conseils de prévention

• Éviter les projections d’eau sur le panneau de commande.

• Vérifier l’état des connexions électriques et de la mise à la terre.

• Installer un parafoudre pour protéger la carte contre les surtensions.

• Nettoyer périodiquement le compartiment de commande pour éviter la condensation.

Liste d'appareils concernés (Non exhaustive)AMIKA

FAQ – Platine électronique lave-vaisselle Elettrobar Colged MBM 215034-1

À quoi sert la platine électronique 215034-1 ?

La platine électronique 215034-1 est le centre de commande principal du lave-vaisselle professionnel.
Elle coordonne toutes les actions de la machine : remplissage, chauffage, lavage, rinçage et vidange.
Elle reçoit les signaux des capteurs (niveau d’eau, température, pressostat, porte, sonde de cuve) et commande en retour les composants électriques (pompes, électrovannes, résistances, doseurs, etc.).
Sans cette carte, la machine ne peut ni s’allumer, ni exécuter de programme.

Quels sont les signes d’une platine défectueuse ?

Les symptômes d’une carte électronique défaillante sont caractéristiques :

• Aucun voyant ne s’allume, même en présence de tension.

• Les cycles se bloquent au milieu du programme.

• Les relais claquent ou vibrent sans lancer le lavage.

• Le chauffage ne fonctionne plus, malgré une résistance correcte.

• L’appareil affiche des codes d’erreur aléatoires ou reste figé sur un programme.

• Odeur de brûlé, traces de chauffe ou composants noircis.

Quelles sont les principales causes de panne ?

• Surtension électrique : une pointe de courant peut endommager les relais ou le transformateur intégré.

• Humidité et condensation : l’environnement chaud et humide d’une cuisine professionnelle favorise la corrosion des circuits.

• Court-circuit d’un périphérique : pompe, électrovanne ou résistance peuvent surcharger la carte.

• Vibrations ou chocs : un montage mal fixé peut provoquer des microfissures sur les soudures.

• Vieillissement des composants : condensateurs et relais perdent en efficacité avec le temps.

Mon lave-vaisselle ne chauffe plus, la platine peut-elle être en cause ?

Oui. Le relais de chauffage est intégré à la platine électronique.
Une usure de ce relais ou une piste de circuit endommagée empêche la résistance d’être alimentée.
Avant de remplacer la carte, vérifiez d’abord :

• La continuité de la résistance (à l’ohmmètre).

• Le thermostat et la sonde de température.

• L’alimentation de la résistance pendant le cycle.
  Si tout est conforme, la panne provient bien du relais de chauffe sur la platine 215034-1.

Peut-on réparer la carte électronique au lieu de la remplacer ?

Dans certains cas, oui. Un technicien électronique peut remplacer des composants précis (relais, résistances CMS, condensateurs).
Cependant, pour un usage professionnel où la fiabilité et la sécurité sont primordiales, il est recommandé d’installer une carte neuve d’origine constructeur.
Cela évite les risques de panne répétitive ou d’incompatibilité logicielle.

Faut-il reprogrammer la platine après son remplacement ?

Sur la plupart des modèles Elettrobar, Colged et MBM, la carte 215034-1 est préprogrammée en usine.
Elle reconnaît automatiquement la machine lors de la mise sous tension.
Toutefois, certains modèles récents nécessitent une initialisation via le clavier ou le terminal de maintenance Elettrobar.
Si les voyants ne s’allument pas correctement au premier démarrage, un calibrage logiciel rapide est requis (indiqué dans la notice technique du fabricant).

Comment protéger la platine contre les pannes futures ?

• Installer un parafoudre ou un onduleur professionnel sur la ligne d’alimentation.

• Vérifier la mise à la terre de l’installation pour éviter les retours de tension.

• Éviter les nettoyages à grande eau autour du bandeau de commande.

• Contrôler régulièrement l’étanchéité des joints de porte et du coffret électrique.

Où se trouve la platine 215034-1 sur la machine ?

La carte est généralement logée dans un coffret de commande étanche, situé :

• soit à l’arrière du bandeau supérieur,

• soit sur le côté droit, derrière la tôle latérale,

• ou encore dans le socle selon la configuration du châssis.
  Un couvercle plastique transparent protège la platine contre la vapeur et les projections.

Comment savoir si la panne vient du module ou d’un autre composant ?

1. Vérifiez la présence de 230 V sur l’entrée de la carte.

2. Testez les sorties vers les relais de pompe et résistance.

3. Si aucune tension n’est émise malgré une alimentation correcte, la platine est HS.

4. Si la tension de sortie apparaît, recherchez la panne sur les organes périphériques (pompe, électrovanne, sonde).

Est-ce une pièce d’origine Elettrobar ?

Oui. La platine 215034-1 est une pièce d’origine constructeur Ali Group.
Elle est utilisée sur plusieurs marques du groupe (Elettrobar, Colged, MBM, Comenda) avec un design et une programmation identiques.
Son remplacement par un modèle générique est déconseillé : cela peut entraîner des erreurs de communication ou un mauvais fonctionnement des cycles.

Quelle est la durée de vie moyenne d’une platine électronique en CHR ?

Dans des conditions normales d’utilisation, une platine Elettrobar/Colged peut durer 5 à 8 ans.
Une bonne ventilation, une protection contre les surtensions et un environnement sec permettent de prolonger cette durée à plus de 10 ans.
