Platine électronique de gestion pour réfrigérateur à absorption Dometic — rôle et contexte

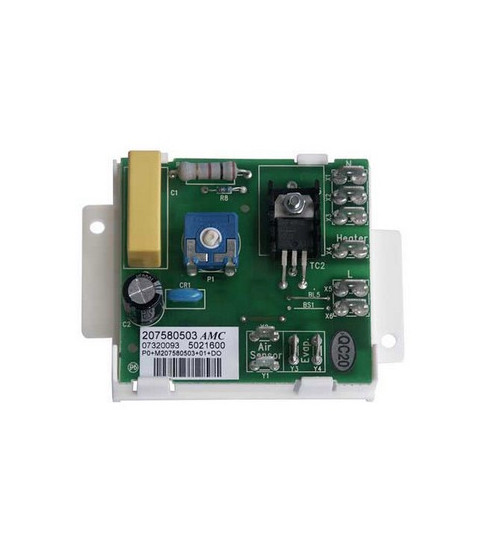

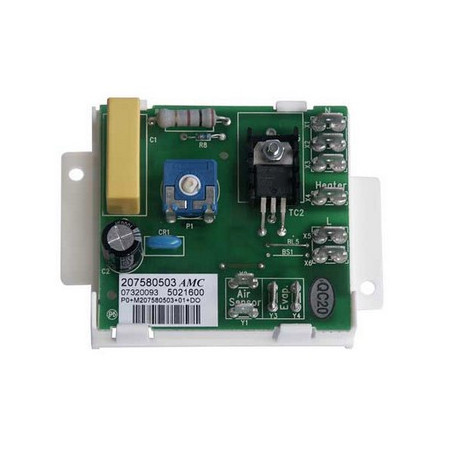

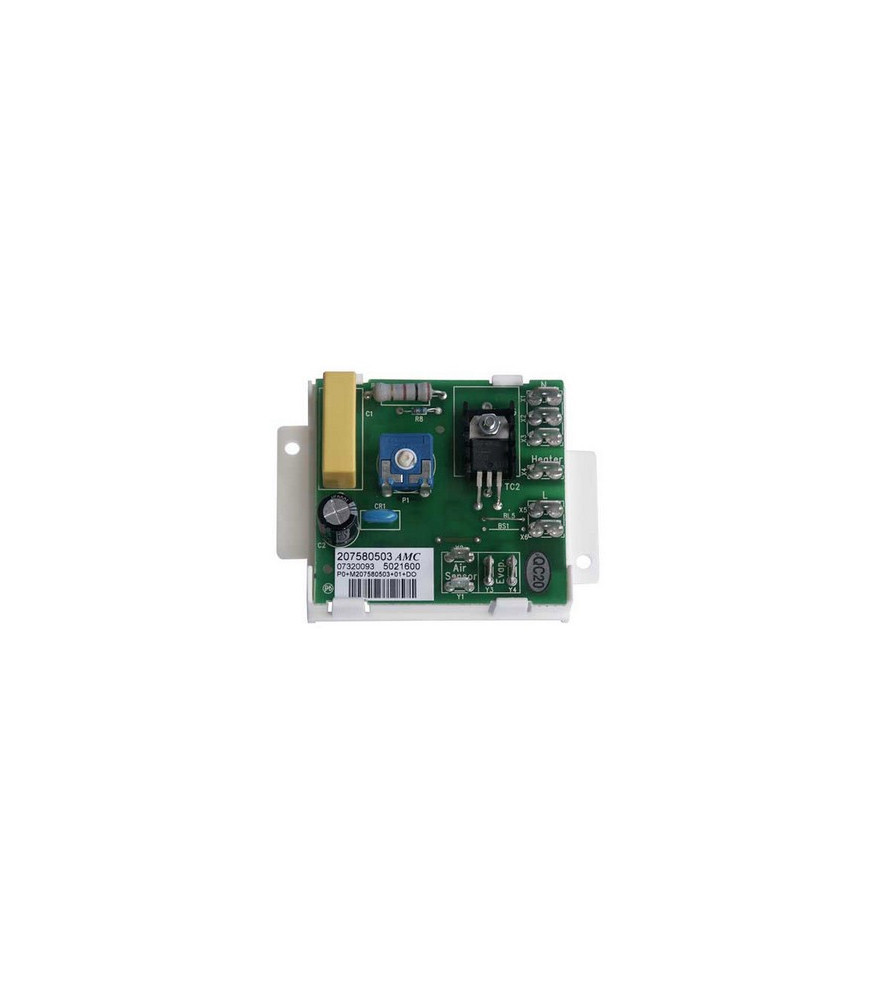

La platine électronique de gestion référence 207580503 est le composant central de commande des réfrigérateurs à absorption tri-énergie Dometic et Electrolux montés sur camping-cars, caravanes et véhicules de loisir. Elle assure l'interface avec l'utilisateur, la gestion et la régulation de la température, la commutation entre les modes de fonctionnement — 220 volts réseau, 12 volts batterie et gaz — et le pilotage de l'allumage en fonctionnement gaz. Positionnée sur la partie frontale ou arrière de l'appareil selon les modèles, elle centralise l'ensemble des décisions du système : sélection automatique ou manuelle de la source d'énergie, surveillance des sondes thermiques, gestion des sécurités. Sa défaillance se traduit par une perte de contrôle totale ou partielle de l'appareil. Le remplacement à l'identique par une pièce d'origine constructeur restaure l'ensemble des fonctions de régulation et de commutation.

Pannes et symptômes résolus par le remplacement de la platine 207580605

Le remplacement de cette platine résout les dysfonctionnements suivants sur les réfrigérateurs à absorption Dometic concernés : réfrigérateur qui ne fonctionne plus en 220V, réfrigérateur qui ne fonctionne plus en 12V, passage erratique sur la fonction gaz en 220V, fonctionnement aléatoire selon les sources d'énergie, et arrêt total de l'appareil. Elle résout également les pannes d'allumage gaz d'origine électronique, les défauts de régulation thermique sans cause mécanique identifiable, et les anomalies d'affichage ou de réponse au panneau de commande.

Caractéristiques de la platine électronique Dometic 207580605

• Références constructeur : 207580503 et 207580605
• Désignation constructeur : platine électronique de gestion
• Marques : Dometic, Electrolux
• Type d'appareils : réfrigérateurs à absorption tri-énergie (220V / 12V / gaz)
• Usage : camping-car, caravane, véhicule de loisir
• Pièce d'origine constructeur : oui

Modèles compatibles avec la platine électronique 207580503

La liste ci-dessous est non exhaustive. Vérifier systématiquement la compatibilité à partir du numéro de produit relevé sur la plaque signalétique de l'appareil — ce numéro, commençant par 921, est l'identifiant de référence pour toute commande de pièce Dometic.

A310 921251905 — 921251906 — 921251907 — 921251909 — 921251924 — 921251925 — 921211921

A310EB 921151541 — 921151542 — 921151543 — 921151550 — 921151551 — 921151555 — 921151558 — 921211950 — 921211953 — 921211954 — 921211955 — 921251950 — 921251953 — 921251954 — 921251955 — 921251958

A310EBP 921151561 — 921151562 — 921151563 — 921151564 — 921151569 — 921151570 — 921151572 — 921151573 — 921151579 — 921151585 — 921151586 — 921151587 — 921211982 — 921211983 — 921211984 — 921211986 — 921251982 — 921251983 — 921251984 — 921251986 — 921251988 — 921251990

A310EM 921151521 — 921211925

A310MB 921151507 — 921151508 — 921151509 — 921151513 — 921151514 — 921211905 — 921211906 — 921211907 — 921211909 — 921211922 — 921211923 — 921251922

A310MBLD 921251921 — 921251923

A550E 921150946 — 921150947 — 921212403 — 921212404 — 921252403 — 921252404

A550ESZ 921150922 — 921212401 — 921252401

A552E 921150469 — 921150470 — 921212332 — 921212333 — 921212450 — 921212451 — 921252332 — 921252333 — 921252451

A552EBP 921150472 — 921150473 — 921150474 — 921150475 — 921150476 — 921212457 — 921212458 — 921212459 — 921212460 — 921252457 — 921252458 — 921252459 — 921252460 — 921252476

A552EM 921150468 — 921212456 — 921252456

A552ESZ 921212330 — 921212331 — 921252330 — 921252331

EA0300 921151000 — 921151007 — 921151008 — 921151010 — 921151014 — 921151016 — 921151044 — 921211809 — 921251022 — 921251809 — 921151017 — 921151522

EA0300EM 921251879 — 921251926

EA0300H 921211809 — 921251806 — 921251809 — 921251873

EA0301 921151002 — 921151003 — 921151004 — 921151006 — 921151015 — 921151018 — 921151048 — 921151062 — 921211803 — 921211804 — 921211806 — 921211835 — 921251803 — 921251804 — 921251805 — 921251835 — 921251841

EA0302 921151005 — 921151012 — 921151013 — 921151057 — 921211805 — 921211808 — 921211831 — 921211841 — 921211842 — 921211843 — 921211844 — 921211845 — 921211846 — 921211847 — 921211848 — 921211865 — 921251805 — 921251808 — 921251831 — 921251841 — 921251842 — 921251843 — 921251844 — 921251845 — 921251846 — 921251847 — 921251848 — 921251865

EA0580 921150478 — 921150479 — 921150480 — 921150495 — 921212454

EA0580D 921252454

EA0600 921150768 — 921150769 — 921150770 — 921150771 — 921150780 — 921150783 — 921212355

EA0601 921150758 — 921150759

EA0602 921150764 — 921150776 — 921150783 — 921150784

EA0610 921212147

EA0611 921150757 — 921151120

EA3080 921151187 — 921151200 — 921151203 — 921151228 — 921151470 — 921151545

EA3100 921151069 — 921151417 — 921151443 — 921151861 — 921211861

EA3120 921151100 — 921151305

EA3140 921151038 — 921151305 — 921151403 — 921151411 — 921151681 — 921211602

EA3200 921150755 — 921150756 — 921150767

EA3210 921151155 — 921151437

EA3255EBP 921150766 — 921150772 — 921150774 — 921150777 — 921212307 — 921212311 — 921212326

HA10 921151657

HA200 (par déduction à partir de la gamme — à confirmer sur documentation constructeur)

RA0420 921211413 (par déduction — à confirmer)

RA0450 921150921 — 921151475 — 921251822

RA0650 921151100

RA80 921151234 — 921151524 — 921211030 — 921251034 — 921251188

RA140 921151154 — 921151164 — 921151234 — 921151437 — 921151454 — 921211413 — 921251155

RH023LDA 921151187 — 921211192 — 921251187 — 921251837

RH023LDAG 921251130

RH029 921151326

RH057 921150477

RH060 921150471 — 921150481 — 921150482 — 921150483 — 921150484 — 921150485 — 921150486 — 921150487 — 921150488 — 921150489 — 921150494 — 921150496 — 921150497 — 921150765 — 921150927 — 921150944 — 921151200 — 921151471

RH060DF 921212470

RH131 921251566 — 921253566

RH131D 921253519

RH131LD 921213542

RH140 921151682 — 921211623

RH141D 921218116

RH141LD 921218110

SR120 / SR130 / SR140 (présents dans la gamme compatible — références individuelles à confirmer sur documentation constructeur)

WA3080 921211014 — 921251034

WA3100 921251098

WA3120 (gamme compatible — références à confirmer)

WA3140 921151492 — 921212302 (par recoupement avec EA0611 et WA3200 — à confirmer)

WA3200 921150760 — 921150761 — 921150762 — 921150763 — 921150773 — 921150775 — 921150787 — 921150788 — 921212302

WA3210 921151011

Signes d'usure ou de défaillance de la platine de gestion

Sur les réfrigérateurs à absorption en usage intensif en véhicule de loisir, la platine de gestion est exposée aux vibrations, aux variations de tension du réseau de bord et aux cycles thermiques répétés. Plusieurs signes permettent d'identifier une platine défaillante. Le premier est la perte sélective d'une source d'énergie : l'appareil fonctionne sur l'une des trois sources mais refuse les deux autres, signe d'une défaillance partielle du circuit de commutation. Le second est un comportement erratique : l'appareil bascule d'une source à l'autre sans raison, ou coupe spontanément le fonctionnement en cours de cycle. Le troisième est l'absence totale de réponse à la mise sous tension malgré une alimentation électrique correctement vérifiée. Des traces de surchauffe, de corrosion ou d'oxydation visibles sur les connecteurs de la platine confirment une dégradation avancée. Un contrôle préalable de l'alimentation et des fusibles de l'appareil est indispensable avant de conclure à une platine défaillante.

Conseils avant et après le remplacement de la platine Dometic

Avant toute intervention, débrancher l'appareil du secteur 220V, déconnecter la batterie 12V et fermer l'arrivée de gaz. Vérifier systématiquement les fusibles de l'appareil avant de remplacer la platine : un fusible claqué peut simuler exactement une panne de platine et son remplacement coûte infiniment moins cher. Contrôler également l'état des connecteurs et du câblage reliés à la platine — un connecteur oxydé ou desserré par les vibrations est une cause fréquente de dysfonctionnement sur les appareils montés en véhicule. Après installation de la nouvelle platine, vérifier le bon positionnement des connecteurs et tester successivement les trois sources d'énergie. Ne pas déballer ni brancher la platine pour un test avant installation définitive : une pièce électronique ayant subi une tension incorrecte ou présentant des traces d'installation ne peut plus être retournée.

FAQ — Platine électronique de gestion réfrigérateur Dometic Electrolux 207580503

Identification et compatibilité

Comment identifier le numéro de produit de mon réfrigérateur Dometic pour vérifier la compatibilité ?

Le numéro de produit Dometic commence par 921 et figure sur la plaque signalétique collée à l'intérieur du réfrigérateur, sur le compartiment ou la face arrière de l'appareil. C'est ce numéro, et non le seul nom de modèle commercial, qui permet de confirmer avec certitude la compatibilité d'une pièce de remplacement.

Les références 207580605, 207274101 et 207580503 sont-elles interchangeables ?

Ces trois références sont des équivalents désignés par le constructeur pour cette platine de gestion. Elles peuvent correspondre à des évolutions mineures de la pièce au fil des révisions constructeur. Vérifier avec notre service technique la compatibilité exacte avec le numéro de produit de l'appareil avant de commander l'une ou l'autre référence.

Cette platine est-elle compatible avec les réfrigérateurs Electrolux domestiques ?

Non. Cette platine est spécifique aux réfrigérateurs à absorption tri-énergie Dometic et Electrolux conçus pour le caravaning et le camping-car. Elle n'a aucune compatibilité avec les réfrigérateurs domestiques à compresseur des mêmes marques, qui fonctionnent sur un principe technologique et une électronique entièrement différents.

Diagnostic et remplacement

Mon réfrigérateur Dometic ne fonctionne plus qu'en 12V — la platine est-elle en cause ?

La perte d'une seule source d'énergie est l'un des symptômes typiques d'une platine de gestion défaillante. Vérifier d'abord les fusibles correspondant à la source 220V défaillante avant de conclure. Si les fusibles sont intègres et que l'alimentation secteur est correctement vérifiée, la platine est la cause la plus probable.

Peut-on faire réparer une platine Dometic plutôt que la remplacer ?

La réparation est techniquement envisageable par un électronicien spécialisé disposant du schéma de la carte et du matériel approprié. Dans la pratique, compte tenu du coût d'une intervention en électronique embarquée et de la criticité de la pièce sur un appareil utilisé en déplacement, le remplacement par une pièce d'origine neuve est généralement préférable pour garantir la fiabilité à long terme.
