Faisceau de câbles réfrigérateur Brandt Continental Edison Valberg

Descriptif produit

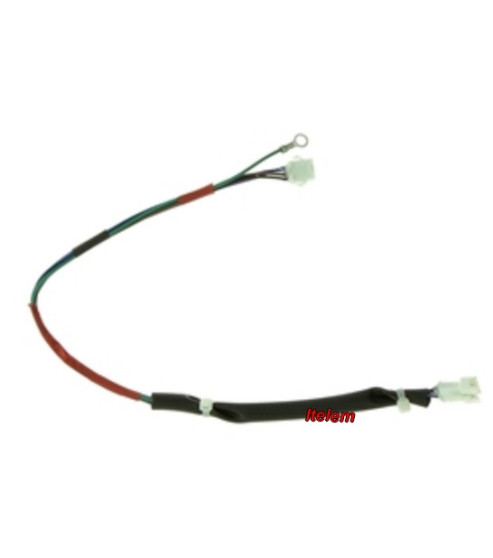

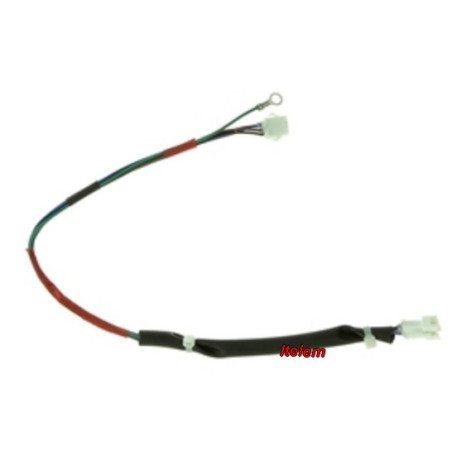

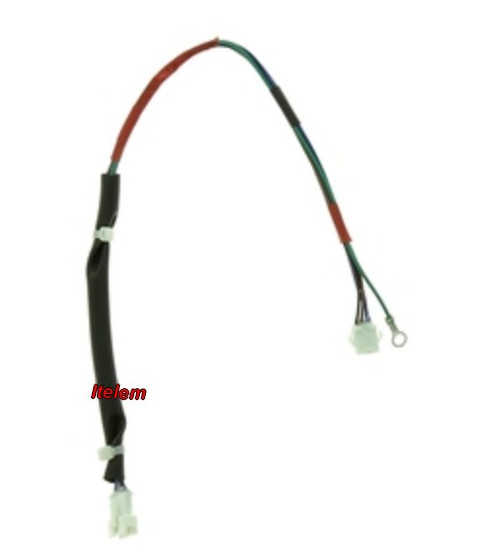

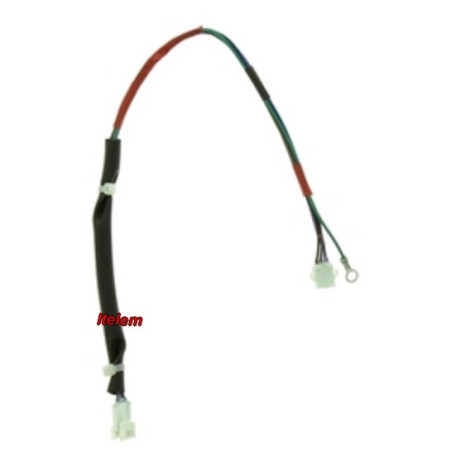

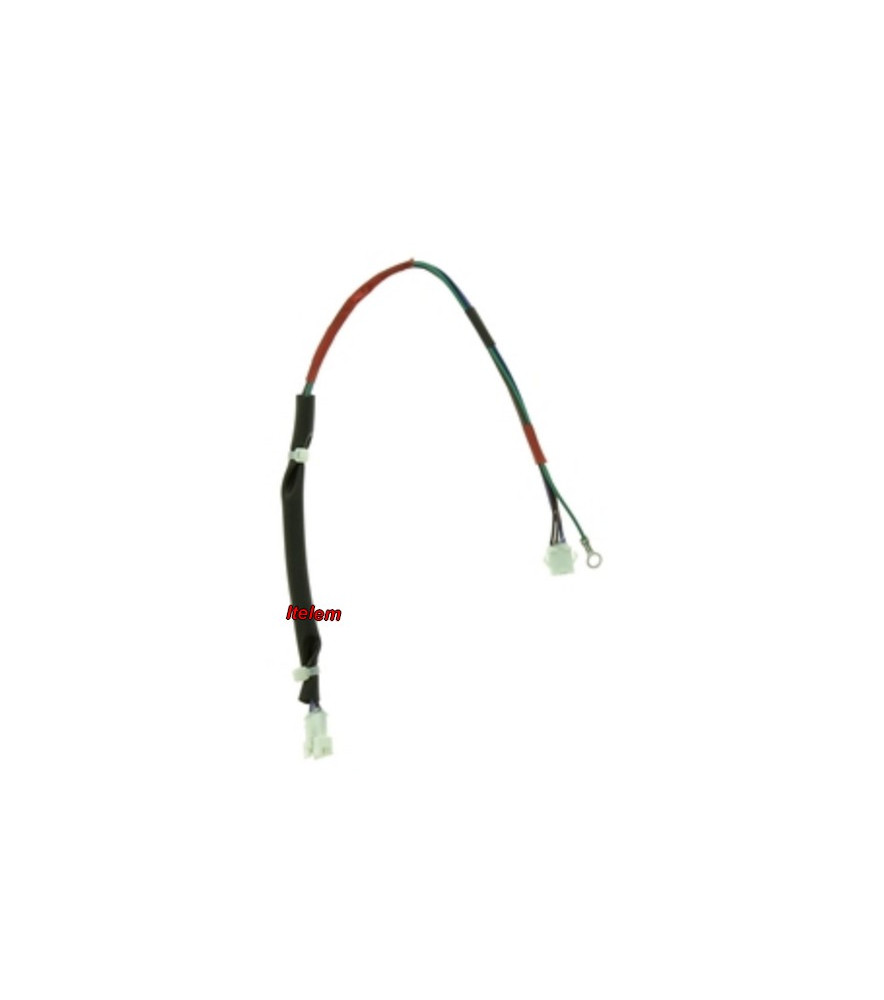

Câble de liaison afficheur réf. AS0034102, pièce d'origine Brandt pour réfrigérateur-congélateur Brandt, Hisense, Continental Edison et Valberg. Il relie la carte électronique à l'afficheur situé en haut du réfrigérateur et assure l'affichage et le réglage de la température du réfrigérateur et du congélateur. L

Problèmes et pannes résolus

Afficheur qui ne fonctionne plus, réglage de la température impossible pour le réfrigérateur comme pour le congélateur.

Selon le support technique du constructeur, l'origine du défaut est un câble de liaison entre la carte électronique et l'afficheur sectionné par les mouvements d'ouverture et de fermeture de la porte. La solution préconisée est le remplacement du câble lorsque le contrôle de continuité est négatif. Le constructeur a aussi modifié le cheminement du câble en usine, vers l'arrière du couvercle de protection, pour éviter les frictions à l'ouverture de la porte.

Caractéristiques

Identification

• Référence : AS0034102
• Références équivalentes citées par des revendeurs : K1495740, K2025391
• Désignation constructeur : câble de liaison afficheur
• Type : câble de liaison entre la carte électronique et l'afficheur, réfrigérateur-congélateur

Marques

• Marques compatibles : Brandt, Hisense, Continental Edison, Valberg

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte de l’appareil.
-Code usine (Commençant par 92), suivi de la référence commerciale du réfrigérateur.

BRANDT

BFC3854NW1 BFC3854NX1 BFC504YNW/1 BFC504YNX/1 BFC584YNW/1 BFC584YNX/1 BFL484YNW/1 BFL484YNX/1 BFL584YNW/1 BFL584YNX/1 BFU484YNW/1 BFU484YNX/1 BFU584YNW/1 BFU584YNX/1

CONTINENTAL EDISON : CE1DL365NFDIG, CEFC322DNFIX

HISENSE : KGNF326A+++EL, RD-44WC4SBA/CLA3

VALBERG : CNF326A+WHIC, VAL1PUV360A+SHC

Signes d'usure ou de défaillance

Afficheur éteint ou instable, réglage de la température impossible, panne qui apparaît ou disparaît selon la position de la porte, câble sectionné ou dénudé près de la charnière, connecteur noirci ou oxydé, absence de continuité au multimètre sur un fil du câble.

Conseils avant et après remplacement

Avant de commander, relever le code usine et la référence commerciale sur la plaque signalétique. Débrancher l'appareil avant toute intervention. Le constructeur demande de contrôler d'abord la continuité du câble et de ne le remplacer que si le contrôle est négatif.

Pour la dépose, retirer l'habillage de la partie supérieure de la porte du réfrigérateur, puis celui de la partie supérieure de la cavité, ainsi que le capot de protection. Retirer la vis de prise de masse du câble, sortir le câble de son chemin de câble, puis déconnecter ses embouts en appuyant vers le bas sur chaque connecteur et en tirant sur les côtés, à chaque extrémité. Brancher le câble neuf aux mêmes endroits, le remettre dans son emplacement d'origine, refixer la vis de masse et le repasser dans le chemin de câble. À la remise en place des habillages, faire passer le câble vers l'arrière du couvercle de protection afin d'éviter les frictions à l'ouverture de la porte, puis vérifier que l'afficheur fonctionne de nouveau.

FAQ

Fonction de la pièce

À quoi sert le câble afficheur AS0034102 d'un réfrigérateur Brandt ?

Il relie la carte électronique à l'afficheur. Il transmet l'affichage de la température et les réglages du réfrigérateur et du congélateur. Sectionné, il rend l'afficheur muet et le réglage impossible.

Diagnostic de la panne

L'afficheur de mon réfrigérateur Brandt ne fonctionne plus : le câble est-il en cause ?

C'est la cause relevée par le constructeur sur plusieurs modèles : le câble de liaison est sectionné par les mouvements de la porte. Contrôler sa continuité au multimètre : une absence de continuité confirme la panne et justifie son remplacement.

Compatibilité

Comment vérifier que le câble AS0034102 convient à mon réfrigérateur ?

Relever la référence technique et la référence commerciale sur la plaque signalétique, puis les comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
