Module platine Inverter VTB1113Y réfrigérateur Haier Candy

Descriptif produit

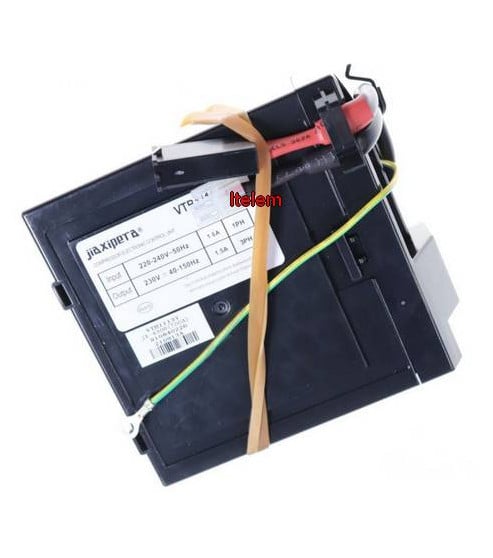

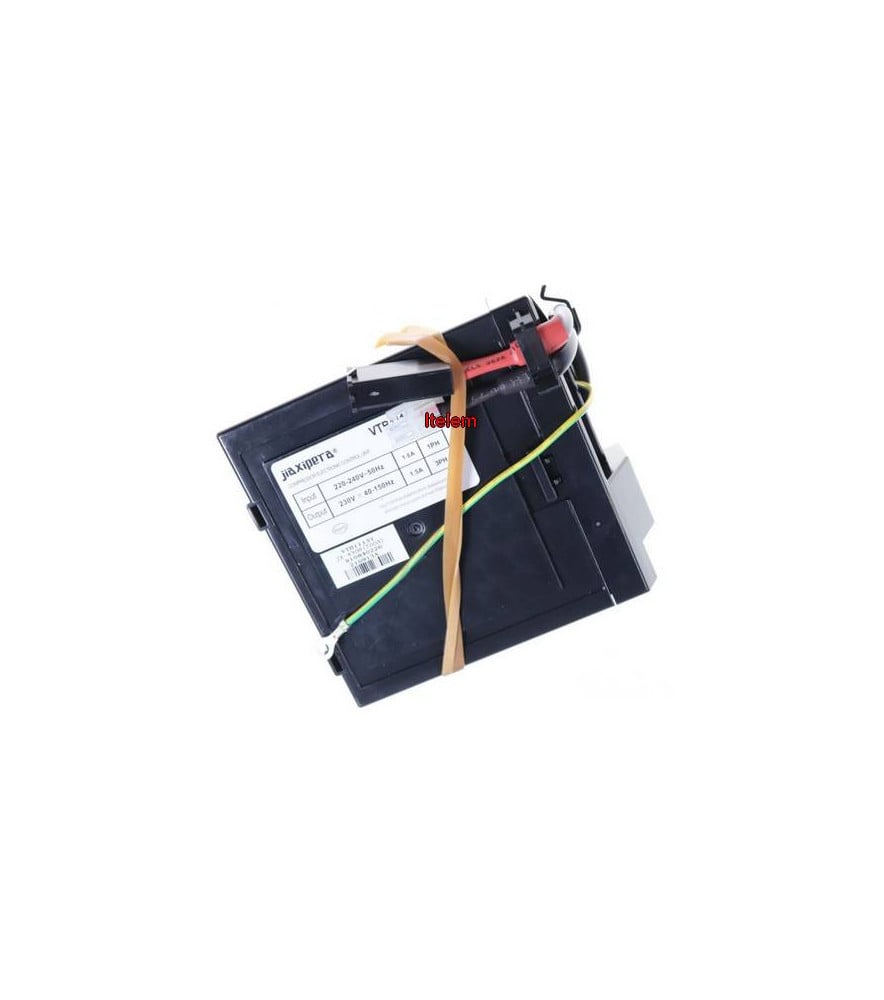

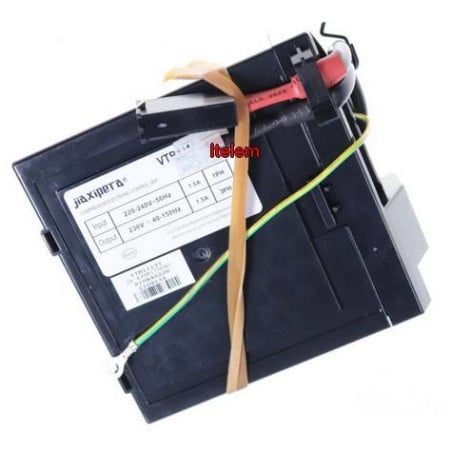

Module électronique platine inverter réf. 49056515, type VTB1113Y, pièce d'origine pour réfrigérateur Candy et Haier. Il commande le compresseur à vitesse variable : l'inverter adapte la vitesse du compresseur aux besoins en froid, ce qui stabilise la température, réduit la consommation et le bruit. Il se situe généralement à l'arrière de l'appareil, près du compresseur.

Problèmes et pannes résolus

Réfrigérateur qui ne produit plus de froid alors que l'éclairage et l'afficheur fonctionnent, compresseur qui ne démarre pas ou qui démarre puis s'arrête, claquements ou arrêts répétés du compresseur, température qui dérive, code défaut lié au compresseur ou à l'inverter. Par déduction technique probable, un compresseur qui ne reçoit plus de commande, alors qu'il est sain, oriente vers le module inverter après contrôle du compresseur, de son câblage et de l'alimentation.

Caractéristiques

• Référence : 49056515
• Référence interne : FRI056515C

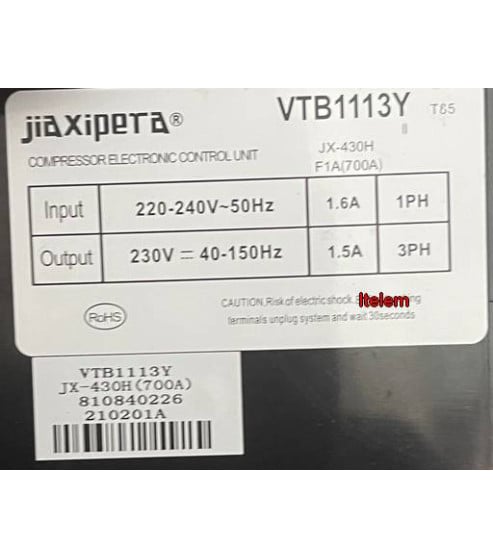

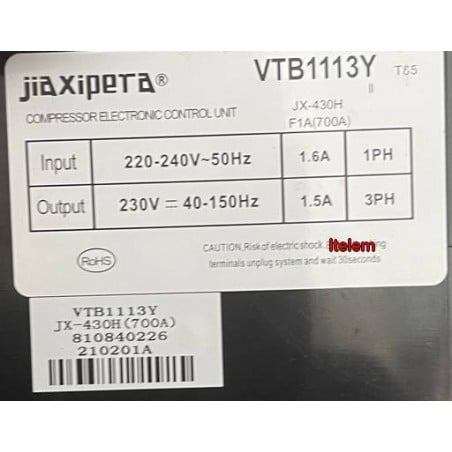

• Type : VTB1113 (VTB1113Y)
• Désignation : module électronique platine inverter

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l'enceinte, derrière le bac à légumes ou au dos de l'appareil.
-Référence commercial, suivi du code usine (Commençant par 37).

H3F-280WSAAU1(UK 37001302 H3F-280WSAAU1 37001155 H3F-320WSAAU1(UK 37001304 H3F-320FSAAU1 37001108 H3F-320WSAAU1 37001109 *H2F-220WSAA UK 37001200 H2F-220WSAA 37001134 H2F-255WSAA 37001136 *NONAME_075 37001147 H2F-255FSAA 37001156 H2F-245WSA 37001182 H2F-255WSAA(UK) 37001425 H2F-210WE 37001459

Signes d'usure ou de défaillance

Compresseur silencieux alors que l'appareil est sous tension, démarrages et arrêts répétés du compresseur, appareil qui ne refroidit plus, traces de brûlure, d'humidité ou de composants brunis sur le module, connecteur noirci, code défaut d'inverter.

Conseils avant et après remplacement

Avant de commander, relever la référence complète de l'appareil et comparer le module en place (type VTB1113, connecteurs, étiquette), plusieurs versions de module existant pour une même gamme. Contrôler d'abord le compresseur (valeurs des enroulements identique), son relais ou son câblage, ainsi que l'alimentation. Débrancher l'appareil et attendre quelques minutes avant d'intervenir, les condensateurs de la carte pouvant rester chargés. Repérer les connecteurs avant de les débrancher, remplacer le module, puis rebrancher. Après remplacement, laisser l'appareil démarrer et contrôler le démarrage du compresseur, la descente en température et l'absence de code défaut.

FAQ

Fonction de la pièce

À quoi sert le module inverter d'un réfrigérateur Candy ou Haier ?

Il pilote le compresseur à vitesse variable en fonction du froid demandé. Il stabilise la température, limite la consommation et réduit le bruit. Défaillant, il empêche le compresseur de démarrer correctement.

Compatibilité

Comment vérifier que le module 49056515 convient à mon réfrigérateur ?

Relever la référence complète sur la plaque signalétique, située derrière le bac à légumes, puis la comparer à la liste de compatibilité, en contrôlant le type du module en place (VTB1113). En cas de doute, une demande de devis permet de valider la référence avant commande.
