Bandeau carte électronique congélateur Whirlpool

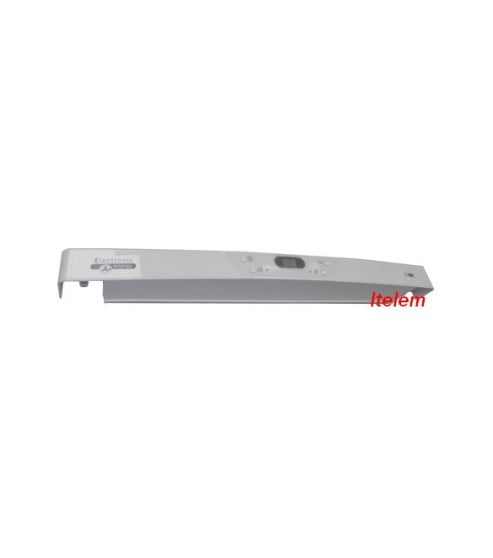

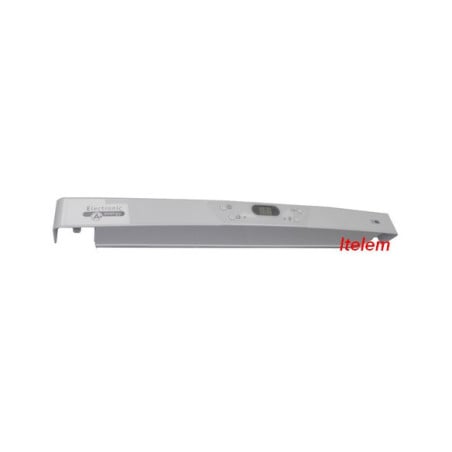

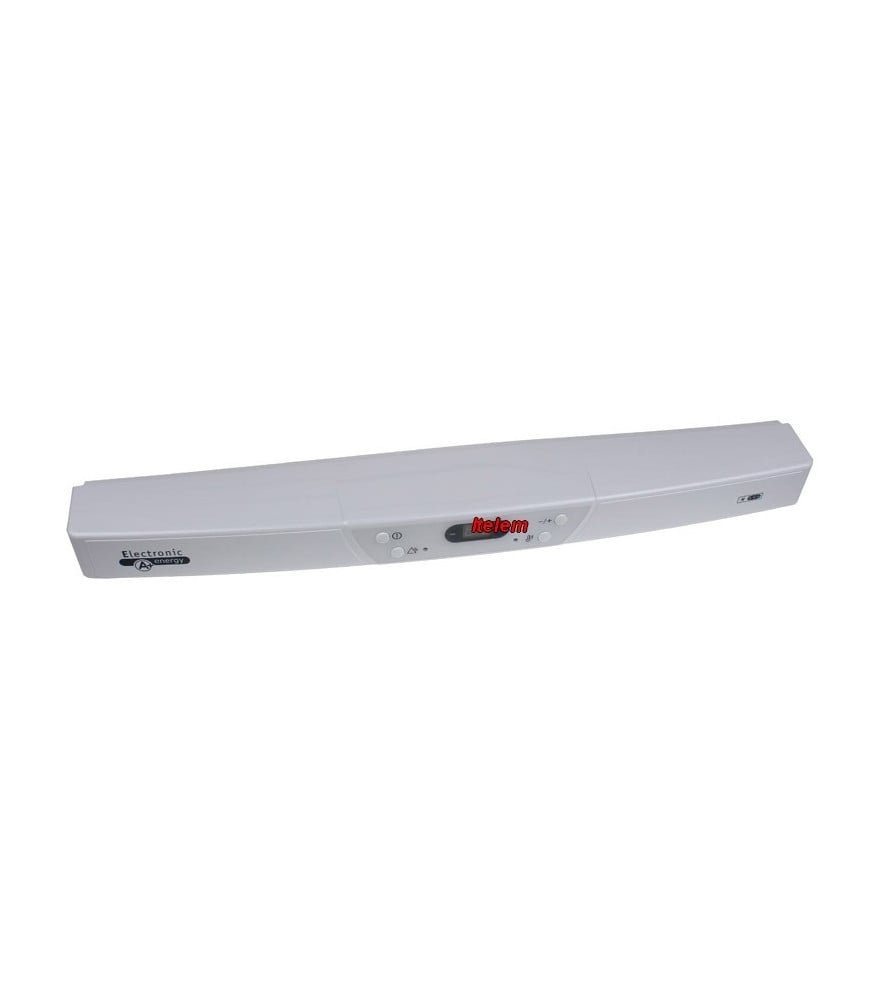

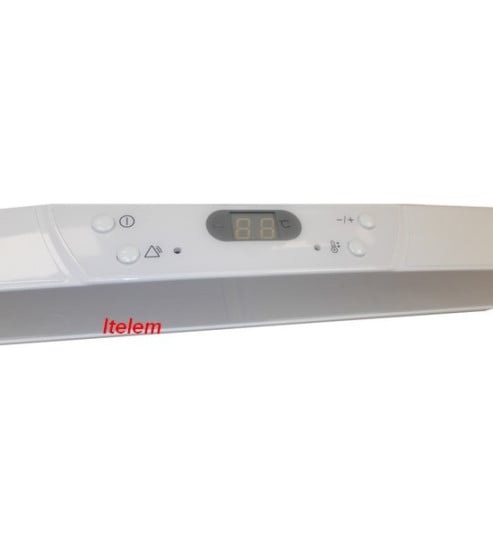

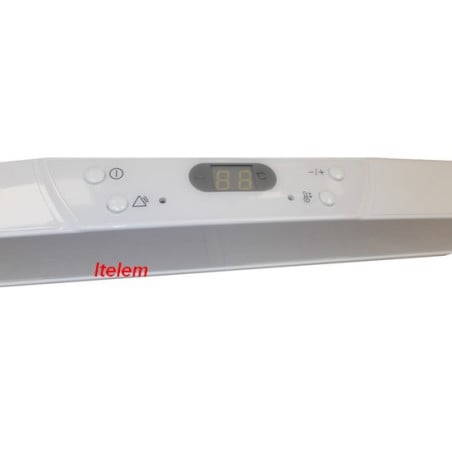

Bandeau carte électronique congélateur Whirlpool 481245228803

Description du produit

Le bandeau carte électronique Whirlpool 481245228803 est un module de commande d’origine constructeur installé sur la façade du congélateur. Il gère la température, les fonctions de super congélation, les alarmes et l’affichage LED. Cette carte pilote les capteurs internes et les organes de puissance tels que le compresseur, le ventilateur et la résistance de dégivrage. Le bandeau est livré complet avec sa carte intégrée, prêt à installer, et se connecte via un connecteur multipoints. Il équipe les congélateurs des marques Whirlpool, Bauknecht, Ignis, Laden et Maytag.

Compatibilités et équivalences

Référence constructeur : 481245228803
Équivalences :481245228719 et C00461612.

Caractéristiques principales

Type : bandeau électronique complet avec afficheur digital
Fonctions gérées : température, super congélation, alarme porte, voyant de fonctionnement
Alimentation : 230 V
Connectique : fiche multipoints
Montage : en façade, partie supérieure du congélateur
Pièce d’origine certifiée constructeur

Problèmes et pannes résolus

Le remplacement de cette carte corrige les pannes suivantes : affichage LED éteint ou clignotant, voyants bloqués, température non régulée, compresseur qui ne démarre pas malgré l’alimentation, code erreur indiquant une défaillance carte. Ces symptômes proviennent souvent d’un relais ou d’un composant de puissance défectueux.

Signes de défaillance

Congélateur éteint mais lumière intérieure active, boutons sans réponse, affichage de température instable, compresseur qui démarre puis s’arrête, alarme sonore intempestive.

Conseils d’entretien et de remplacement

Débranchez l’appareil avant intervention. Retirez le bandeau supérieur, déconnectez le connecteur et remplacez le module en respectant le sens de branchement. Nettoyez la zone avant remontage pour éviter la condensation. Rebranchez ensuite et laissez l’appareil stabiliser la température pendant 24 heures.

Conseil du technicien

Sur les congélateurs Whirlpool, une surtension secteur ou un condensateur de filtrage fatigué est souvent à l’origine d’une panne de bandeau. Le remplacement complet est la solution la plus fiable car la carte et l’afficheur sont calibrés en usine.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée dans l’enceinte, derrière le bac à légumes ou au dos de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du réfrigérateur.

854981201001 AFG8120 854981201002 AFG8120 854981401001 AFG8140 854981401002 AFG8140 854981601001 AFG8160 854981801001 AFG8180

Autres modèles

854981201000 AFG8120 854981401000 AFG8140 854981601000 AFG8160 854981801000 AFG8180

FAQ – Bandeau carte électronique Whirlpool 481245228803

Comment savoir si la carte électronique est en cause ?

Si le compresseur ne démarre pas, que l’affichage est éteint mais que la lumière fonctionne, la carte est probablement défaillante.

Peut-on réparer la carte d’origine ?

C’est techniquement possible mais peu durable. Les composants CMS sont délicats à souder et la réparation ne garantit pas une fiabilité équivalente à une carte neuve.

Le remplacement nécessite-t-il une reprogrammation ?

Non, la carte est préconfigurée pour le modèle correspondant et se calibre automatiquement.

Comment éviter une nouvelle panne ?

Installez une protection contre les surtensions et évitez les coupures répétées de courant.
