Module de commande trancheuse Bermen

Descriptif produit — carte électronique de commande pour trancheuse professionnelle Bermen

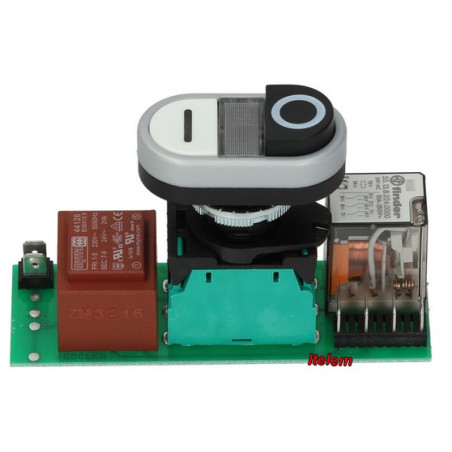

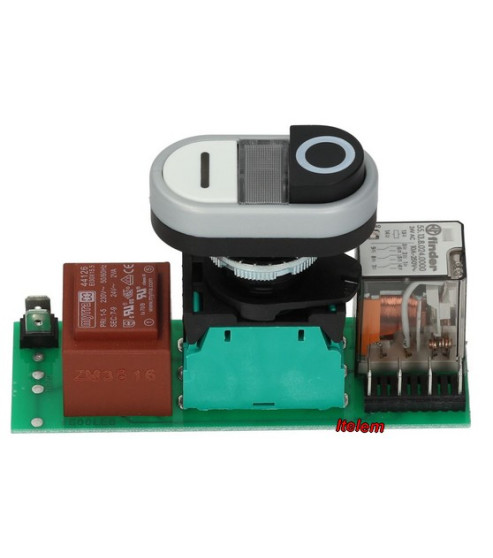

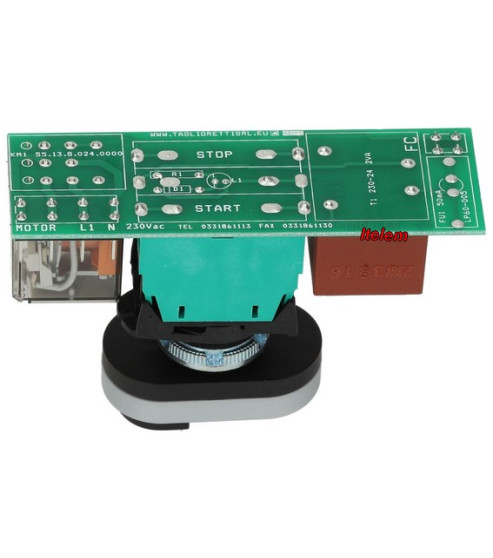

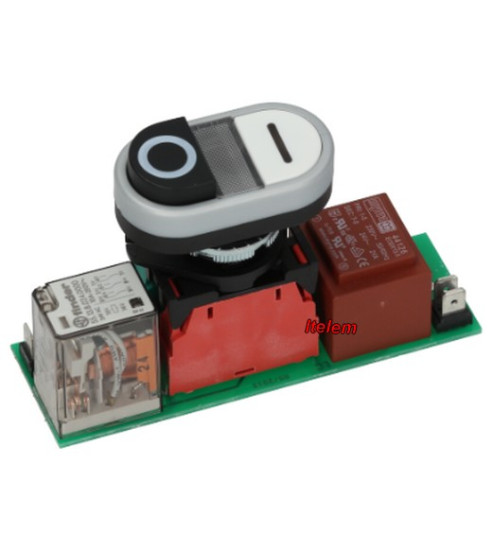

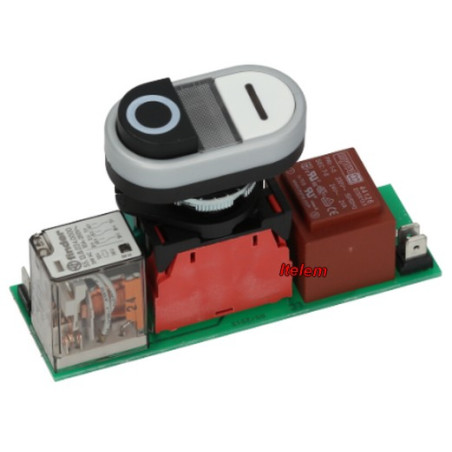

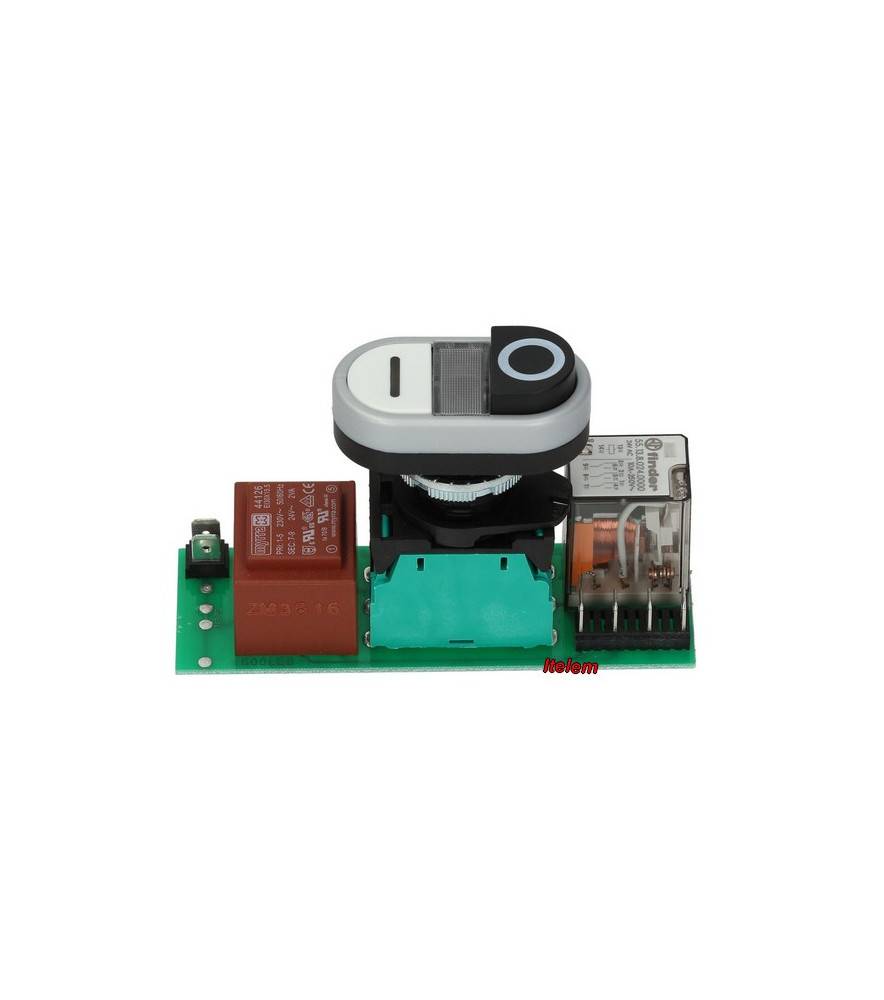

Le module de commande référence FA30G076 est une carte électronique de commande conçue pour les trancheuses de la marque Bermen. Il constitue le cerveau de commande de la machine : il reçoit les ordres de l'utilisateur via le poussoir de démarrage et les interrupteurs de sécurité, puis transmet les signaux vers les composants de puissance pour autoriser ou couper l'alimentation du moteur d'entraînement.

Ce module assure plusieurs fonctions de gestion : mise en marche contrôlée, arrêt sécurisé, surveillance des conditions de démarrage imposées par les dispositifs de sécurité intégrés à la trancheuse. Il est distinct de la carte électronique de puissance, qui prend en charge l'alimentation haute puissance du moteur. Ces deux cartes fonctionnent en liaison directe : une défaillance du module de commande se traduit généralement par une absence totale de réponse à la commande, sans que le moteur soit mécaniquement en cause.

Le remplacement du module de commande FA30G076 par une pièce d'origine permet de restaurer le fonctionnement complet de la trancheuse sans intervention sur le moteur ni sur la carte de puissance, lorsque le diagnostic a clairement isolé ce composant.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sous l’appareil.

BERMEN Trancheuse AR30F

ESSEDUE Trancheuse  TM300E

FAC MISTRO MISTRO Trancheuse GS 300 CM 12

NOAW OMS

RHENINGHAUS Trancheuse SWEDLINGHAUS AF300EG

Problèmes et pannes résolus par le remplacement du module de commande trancheuse Bermen FA30G076

Le module de commande est impliqué dans les symptômes suivants :

La trancheuse ne démarre pas à l'appui sur le poussoir de démarrage, sans raison apparente côté alimentation secteur ou moteur. La lame ne tourne pas alors que l'appareil est correctement alimenté. La machine s'arrête en cours de découpe sans intervention de l'utilisateur. Le poussoir de démarrage ne répond plus ou répond de façon aléatoire. L'appareil démarre mais s'arrête immédiatement. Aucune réaction de la trancheuse alors que l'alimentation secteur est confirmée et que les sécurités mécaniques sont en position correcte.

Caractéristiques du module de commande trancheuse Bermen FA30G076

Référence constructeur : FA30G076. Type de pièce : carte électronique de commande. Marque : Bermen. Usage : trancheuse professionnelle à usage alimentaire CHR (charcuterie, jambon, viande, fromage). Rôle technique : gestion de la commande de démarrage et de l'arrêt sécurisé du moteur d'entraînement de lame. Composant distinct de la carte de puissance (référence distincte RBAELE0593 pour la carte de puissance Bermen).

La liste des modèles compatibles est non exhaustive. Il convient de relever la référence exacte sur la plaque signalétique apposée sous l'appareil avant toute commande, conformément aux recommandations du site source.

Signes d'usure ou de défaillance du module de commande trancheuse professionnelle

Les signes suivants orientent vers une défaillance du module de commande FA30G076, par déduction technique probable à partir du rôle fonctionnel de ce composant dans l'architecture électronique d'une trancheuse professionnelle — à confirmer par contrôle avec multimètre et vérification des tensions en entrée et sortie de la carte :

Absence de réaction au poussoir de démarrage malgré une alimentation secteur confirmée. Démarrage aléatoire ou intermittent sans modification des paramètres d'usage. Arrêt intempestif en cours de fonctionnement non lié à un échauffement ou à un blocage mécanique. Présence de traces de brûlure, de composants noircis ou d'odeur suspecte sur la carte lors de l'inspection visuelle. Rupture de soudure visible sur les connecteurs ou les broches d'alimentation.

Une surtension sur le réseau secteur ou un court-circuit sur un composant en aval constituent les causes les plus fréquentes de défaillance d'une carte électronique de commande, par déduction technique générale applicable à ce type de composant.

Conseils avant et après remplacement du module de commande Bermen

Avant le remplacement, vérifier systématiquement l'alimentation secteur, l'état du fusible de protection, le câblage entre le poussoir de démarrage et la carte, et l'état des interrupteurs de sécurité. Une carte de commande remplacée sur une trancheuse dont la cause réelle de panne n'est pas isolée peut être endommagée à nouveau rapidement.

Lors du remplacement, débrancher impérativement l'appareil du secteur avant toute intervention. Photographier le câblage d'origine avant déconnexion pour garantir un reconnectage conforme.

Après le remplacement, vérifier le bon fonctionnement à vide avant remise en service sur produit alimentaire. Protéger la zone électronique de l'humidité et des projections de graisse lors des opérations de nettoyage de la trancheuse.

FAQ — module de commande trancheuse Bermen FA30G076

Questions sur l'identification et la compatibilité

Quelle est la différence entre le module de commande FA30G076 et la carte de puissance RBAELE0593 d'une trancheuse Bermen ?

Le module de commande FA30G076 est la carte électronique qui gère la commande de l'appareil, tandis que la carte de puissance RBAELE0593 assure l'alimentation électrique haute puissance du moteur. Ces deux cartes ont des fonctions distinctes et des références distinctes. Une panne de démarrage sans réponse oriente vers le module de commande ; une panne avec tentative de démarrage moteur mais sans entraînement ou avec surintensité oriente davantage vers la carte de puissance.

Comment vérifier la référence exacte avant de commander le module de commande pour trancheuse Bermen ?

La référence à contrôler est FA30G076. Elle doit être rapprochée des informations portées sur la plaque signalétique de la trancheuse, apposée sous l'appareil. En cas de doute, relever la marque, le modèle et le numéro de série avant toute commande.

Le module de commande FA30G076 est-il compatible avec d'autres marques de trancheuses CHR ?

Des modules électroniques de commande pour trancheurs existent en version compatible avec plusieurs marques, dont Bermen, Boston, Ala et Noaw. La compatibilité multi-marques doit être vérifiée référence par référence. Pour le FA30G076 spécifiquement, la liste de compatibilité fournie par le fournisseur est non exhaustive ; vérifier sur plaque signalétique reste la méthode fiable.

Questions sur la panne et le diagnostic

Ma trancheuse Bermen ne démarre plus : comment savoir si c'est le module de commande ou un autre composant ?

Vérifier d'abord l'alimentation secteur, l'état du fusible et le câblage du poussoir de démarrage. Si ces éléments sont corrects et que la trancheuse ne répond toujours pas à la commande, le module de commande est le composant le plus probable à contrôler. Un test des tensions en entrée et sortie de carte avec un multimètre permet de confirmer ou d'écarter une défaillance de la carte avant remplacement.

La trancheuse Bermen s'arrête en cours de découpe : le module de commande peut-il en être la cause ?

Un arrêt intempestif en cours de fonctionnement peut être lié à une défaillance intermittente du module de commande, par déduction technique probable à partir du rôle de ce composant. Il convient cependant d'écarter d'abord une surchauffe moteur, un blocage mécanique de la lame ou un défaut d'alimentation réseau avant de conclure à une panne de la carte de commande.
