Module électronique de contrôle lave-vaisselle Whirlpool

Module programmé lave-vaisselle Whirlpool

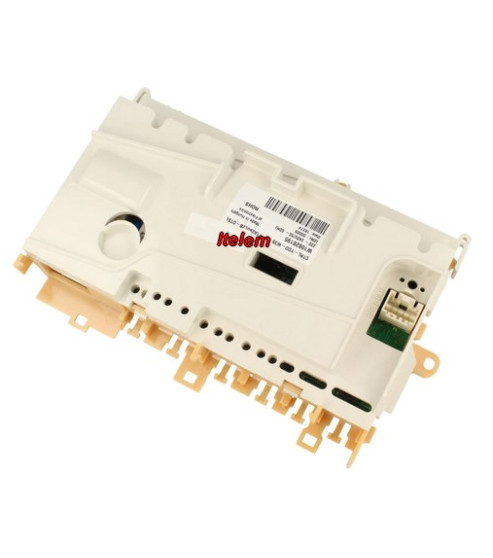

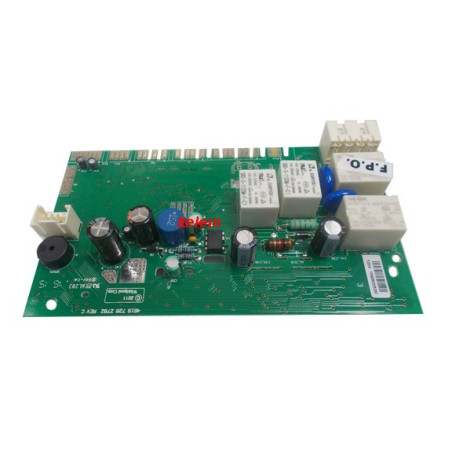

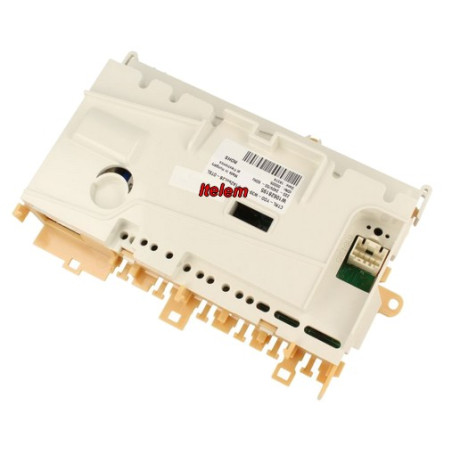

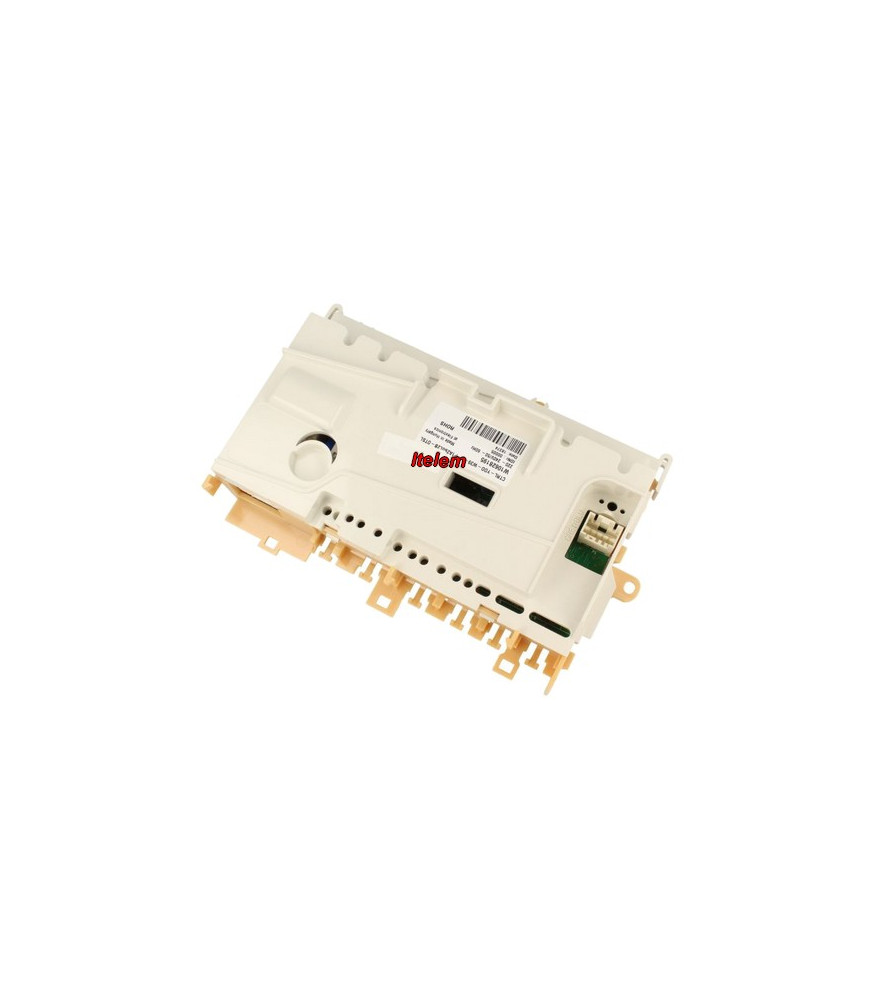

Le module électronique référence d'origine 481010628195 est embarqué sur les lave-vaisselle du groupe Whirlpool et ses marques associées. Cet organe est programmé spécifiquement pour l'appareil sur lequel il se monte. Notre équipe technique revient vers vous après commande afin d'obtenir le code usine (en 85), et le numéro de série (12 chiffres également) depuis l'étiquette service apposée sur la tranche de porte de l'appareil.

Fonctionnalités

• Contrôle l'ensemble des fonctions du lave-vaisselle.
• Gère les cycles de lavage et leurs paramètres.
• Régule la température de l'eau.
• Contrôle le remplissage et la vidange.
• Pilote le fonctionnement des pompes et du moteur.
• Gère l'affichage et les commandes du panneau de contrôle.
• Programme test possible, lecture de mémoire avec l'appareil réservé aux SAV.

Symptômes de panne

• Le lave-vaisselle ne démarre pas ou s'arrête en cours de cycle.
• Problèmes de chauffage de l'eau.
• Dysfonctionnements liés à l'arrivée d'eau.
• Problèmes de vidange.
• Fuite d'eau détectée.
• Commandes du panneau de contrôle qui ne répondent plus.
• Cycles de lavage anormaux, incomplets ou erratiques.
• Affichage d'un code panne


Nous mettons à disposition la liste des codes pannes pour lave-vaisselle Whirlpool correspondante à ce module électronique et rédigé par notre technicien. Un second tutoriel est également disponible concernant le diagnostic à réaliser sur les cartes électronique de lave-vaisselle, libre à la consultation. Nomination du châssis: Atlantic.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte de l’appareil.
-Code usine (Commençant par 85), suivi de la référence commerciale du lave-vaisselle.

851174301010 ADG7433IX 854276410020 ADG7643A+IX 854276410021 ADG7643A+IX 854276410022 ADG7643A+IX 854276501000 ADG7653A+IX 854276501001 ADG7653A+IX 854276501002 ADG7653A+IX 854276511020 ADG7653A+NB 854276511021 ADG7653A+NB 854276511022 ADG7653A+NB 854276501100 ADG7653A+WH 854276501101 ADG7653A+WH 854276501102 ADG7653A+WH 851145529530 ADP4559IX 851156029120 ADP5602A++IX 851156029020 ADP5602A++WH 854263401000 ADP6340A++IX 854263401100 ADP6340A++WH 851174401030 ADP7442A+6SIX 851174401031 ADP7442A+6SIX 851174401032 ADP7442A+6SIX 851173501020 ADP7442A+6SWH 851173501022 ADP7442A+6SWH 851174429020 ADP7442A+6SWH 851174429022 ADP7442A+6SWH 851174501020 ADP7442A+PC6SIX 851174501021 ADP7442A+PC6SIX 851174501022 ADP7442A+PC6SIX 851174410020 ADP7442A+PC6SWH 851174410021 ADP7442A+PC6SWH 851174410022 ADP7442A+PC6SWH 851174829020 ADP7452A+6SIX 851174829021 ADP7452A+6SIX 851174829022 ADP7452A+6SIX 851173401040 ADP7452A+6SSL 851173401042 ADP7452A+6SSL 851173401043 ADP7452A+6SSL 851174729020 ADP7452A+6SSL 851174729021 ADP7452A+6SSL 851174729022 ADP7452A+6SSL 851174729023 ADP7452A+6SSL 851174629020 ADP7452A+6SWH 851174629021 ADP7452A+6SWH 851174629022 ADP7452A+6SWH 851175201020 ADP7452A+6SWH 851175201021 ADP7452A+6SWH 851175201022 ADP7452A+6SWH 851107665230 ADP7452A+PCTR6S 851107665231 ADP7452A+PCTR6S 851107665240 ADP7452A+PCTR6S 851107665241 ADP7452A+PCTR6S 851174538020 ADP7452A+PCTR6S 851174538021 ADP7452A+PCTR6S 851174538022 ADP7452A+PCTR6S 854266642111 ADP7452A+PCTR6S 851174529020 ADP7452A+WH 851174529021 ADP7452A+WH 851174529022 ADP7452A+WH 851173801010 ADP7453IX 851173801020 ADP7453WH 851174601020 ADP7463WH 851175501020 ADP7652A+6SPCWH 851175501022 ADP7652A+6SPCWH 851176529020 ADP7652A+6SWH 851176529021 ADP7652A+6SWH 851176529022 ADP7652A+6SWH 851176515020 ADP7652A+PC6SIX 851176515021 ADP7652A+PC6SIX 851176515022 ADP7652A+PC6SIX 851175601020 ADP7652A+PC6SSL 851175601021 ADP7652A+PC6SSL 851176643020 ADP7652A+PC6SSL 851176643021 ADP7652A+PC6SSL 851175215020 ADP7652A+PC6SWH 851175215021 ADP7652A+PC6SWH 851175215022 ADP7652A+PC6SWH 851176543020 ADP7652A+PC6SWH 851176543021 ADP7652A+PC6SWH 851156261490 ADPU2330IX 851156261480 ADPU2330WH 851156261481 ADPU2330WH 851174461020 ADPU7442A+TR6SW 851174461021 ADPU7442A+TR6SW 851174461022 ADPU7442A+TR6SW 851174461023 ADPU7442A+TR6SW 851174661020 ADPU7452A+6SIX 851174661022 ADPU7452A+6SIX 851174561020 ADPU7452A+6SWH 851174561022 ADPU7452A+6SWH 851174561023 ADPU7452A+6SWH 851175561010 ADPU7453IX 851175561020 ADPU7453WH 851175561021 ADPU7453WH 851187861020 ADPU7653A+PCTR6S 851187861021 ADPU7653A+PCTR6S 851187861022 ADPU7653A+PCTR6S 851188061020 ADPU7653A+PCTR6S 851188061021 ADPU7653A+PCTR6S 851188061022 ADPU7653A+PCTR6S 851188061023 ADPU7653A+PCTR6S 854861220120 GSFECOPCA+ 854861220121 GSFECOPCA+ 854861220122 GSFECOPCA+ 854861104020 GSFK61202DiA+WS 854861104021 GSFK61202DIA+WS 854861104022 GSFK61202DIA+WS 854860322020 GSFK61202TRA+WS 854860322021 GSFK61202TRA+WS 854860322022 GSFK61202TRA+WS 854861204020 GSFK61212DiA+WS 854861216020 GSFK61212DiA+WS 854861204021 GSFK61212DIA+WS 854861204022 GSFK61212DIA+WS 854861216021 GSFK61212DIA+WS 854861216022 GSFK61212DIA+WS 854662022020 GSFK6203A2W 854896022020 GSI216A+ 854653416560 GSI5534IN 854653416561 GSI5534IN 854653416550 GSI5534SW 854653416551 GSI5534SW 854653416540 GSI5534WS 854653416541 GSI5534WS 854856616010 GSI5664WS 854852422150 GSI61202DIA+IN 854852422250 GSI61202TRA+IN 854852422252 GSI61202TRA+IN 854852322150 GSI61203DiA+IO 854662001010 GSIK6204A2P 854651422110 GSIP61202DiA+IN 854651522110 GSIP61203DiA+IN 854651522111 GSIP61203DIA+IN 854651422010 GSIP61212DiA+IN 854896201100 GSU216A+ 854856616130 GSU5664WS 854852222150 GSU61203DiA+IO 854861161020 GSUK61102DiA+WS 854861161022 GSUK61102DIA+WS 854861161023 GSUK61102DIA+WS 854861101020 GSUK61202DiA+IN 854861101021 GSUK61202DIA+IN 854861101022 GSUK61202DIA+IN 854860422020 GSUK61202TRA+IN 854862022030 GSUK6203A2I 854266338930 WP66/3IX 854266338931 WP66/3IX 854266338950 WP66/3NB 851168065010 WP69IX 851168065011 WP69IX 851168065012 WP69IX

Autres modèles

851154001110 ADG400IX 851148001010 ADG480IX 851155101010 ADG5010IX 851155201010 ADG5520IX 851155279010 ADG5520IX 851176301010 ADG7633IX 851154001120 ADP400IX 851154001020 ADP400WH 851140129120 ADP410IX 851140129020 ADP410WH 854250002020 ADP500IX 854250001020 ADP500WH 854250015020 ADP500WH 854250001120 ADP500WHS 851150101120 ADP5010IX 851155101020 ADP5510IX 851155179020 ADP5510IX 851160020120 ADP600IX 851160029020 ADP600WH 851162001120 ADP620IX 851153061130 ADPU300IX 851153061030 ADPU300WH 854846101020 GSF61204A++WS 854862101020 GSF61314A++WS 854862786120 GSFK6274A2I 854850001110 GSIChampionA++IN 854861301130 GSU61307A++IN 854850001130 GSUChampionA++IN

FAQ

Identification et compatibilité du module électronique 481010628195

Quel est le rôle du module électronique de contrôle dans un lave-vaisselle Whirlpool ?

Le module électronique de contrôle est le composant central qui pilote l'ensemble du cycle de lavage. Il coordonne l'alimentation en eau, la montée en température, la pompe de circulation, la pompe de vidange, le dosage du produit de rinçage et le séchage. Lorsqu'il tombe en panne, le lave-vaisselle peut ne plus démarrer, rester bloqué en cours de cycle, afficher un code d'erreur ou ne plus répondre aux commandes du tableau de bord.

Comment savoir si ce module est compatible avec mon lave-vaisselle Whirlpool ?

Ce module est conçu pour les lave-vaisselles du groupe Whirlpool montés sur le châssis Atlantic. La compatibilité se vérifie à partir du code usine (commençant par 85) figurant sur l'étiquette de service collée sur le tour de porte de l'appareil. Ce code usine doit correspondre à la liste des modèles concernés. En cas de doute, communiquez ce code à notre équipe technique avant la commande.

Où trouver le code usine de mon lave-vaisselle Whirlpool ?

L'étiquette de service est apposée sur le pourtour intérieur de la porte du lave-vaisselle. Elle porte le code usine (composé de 10 chiffres commençant par 85) et le numéro de série (12 chiffres). Ces deux informations sont indispensables pour confirmer la compatibilité et pour la programmation du module.

Ce module fonctionne-t-il également sur d'autres marques du groupe Whirlpool ?

Oui. Le groupe Whirlpool regroupe plusieurs marques partageant des plateformes techniques communes. Ce module peut être compatible avec des lave-vaisselles commercialisés sous des marques associées au groupe. La vérification reste impérative via le code usine, indépendamment de la marque affichée sur l'appareil.

Programmation et mise en service du module électronique

Ce module est-il livré prêt à l'emploi ou faut-il le faire programmer ?

Ce module électronique est programmé spécifiquement pour l'appareil sur lequel il se monte. Il n'est pas livré avec une programmation universelle. Après commande, notre équipe technique vous contacte pour recueillir le code usine (commençant par 85) et le numéro de série de votre appareil, afin de programmer le module avant expédition.

Pourquoi un module électronique de lave-vaisselle doit-il être programmé ?

Chaque lave-vaisselle Whirlpool est identifié par un code usine unique qui détermine la configuration logicielle de son module de contrôle — cycles disponibles, paramètres de chauffe, gestion des alarmes, compatibilité avec les composants embarqués. Un module non programmé ou programmé sur un code usine erroné ne fonctionnera pas correctement et peut générer des codes d'erreur ou bloquer l'appareil.

Que se passe-t-il si je ne fournis pas le code usine au moment de la commande ?

Notre équipe technique prend contact avec vous après la commande pour l'obtenir. La programmation ne peut être réalisée sans ce code. Le délai d'expédition peut être légèrement allongé si ce contact est différé. Pour accélérer le traitement, il est recommandé de relever le code usine et le numéro de série avant de commander.

Diagnostic et pannes liées au module de contrôle

Quels symptômes indiquent que le module électronique est défaillant ?

Un module de contrôle défaillant peut se manifester par plusieurs symptômes : le lave-vaisselle ne démarre pas malgré une alimentation électrique correcte, le cycle s'arrête en cours de programme sans reprise, un code d'erreur reste affiché après remise à zéro, les touches du tableau de bord ne répondent plus, ou l'appareil fonctionne de façon erratique sans cohérence avec le programme sélectionné.

Faut-il vérifier d'autres composants avant de remplacer le module ?

Oui. Avant de conclure à une défaillance du module de contrôle, il convient d'écarter les causes plus simples : alimentation secteur correcte, fusible du circuit non déclenché, filtre de vidange propre, flotteur anti-débordement non activé, joint et fermeture de porte en bon état. Un technicien peut accéder aux codes d'erreur mémorisés par l'appareil via le mode service, ce qui permet d'orienter précisément le diagnostic avant tout remplacement.

Peut-on consulter les codes pannes Whirlpool correspondant à ce module ?

Oui. Une liste des codes pannes lave-vaisselle Whirlpool correspondant à ce module électronique, rédigée par notre équipe technique, est disponible en consultation libre sur notre site. Un second tutoriel dédié au diagnostic des cartes électroniques de lave-vaisselle est également accessible pour guider l'identification de la panne.
