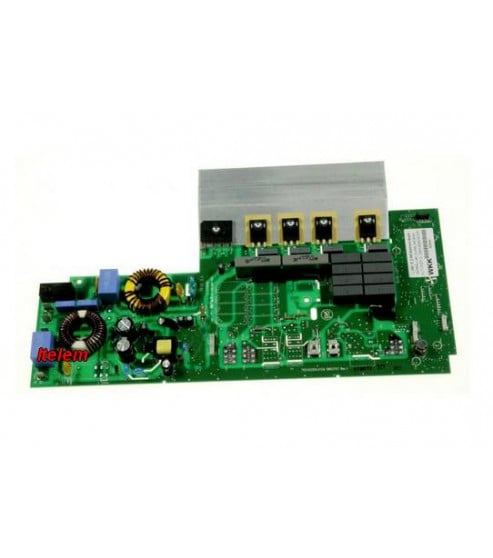

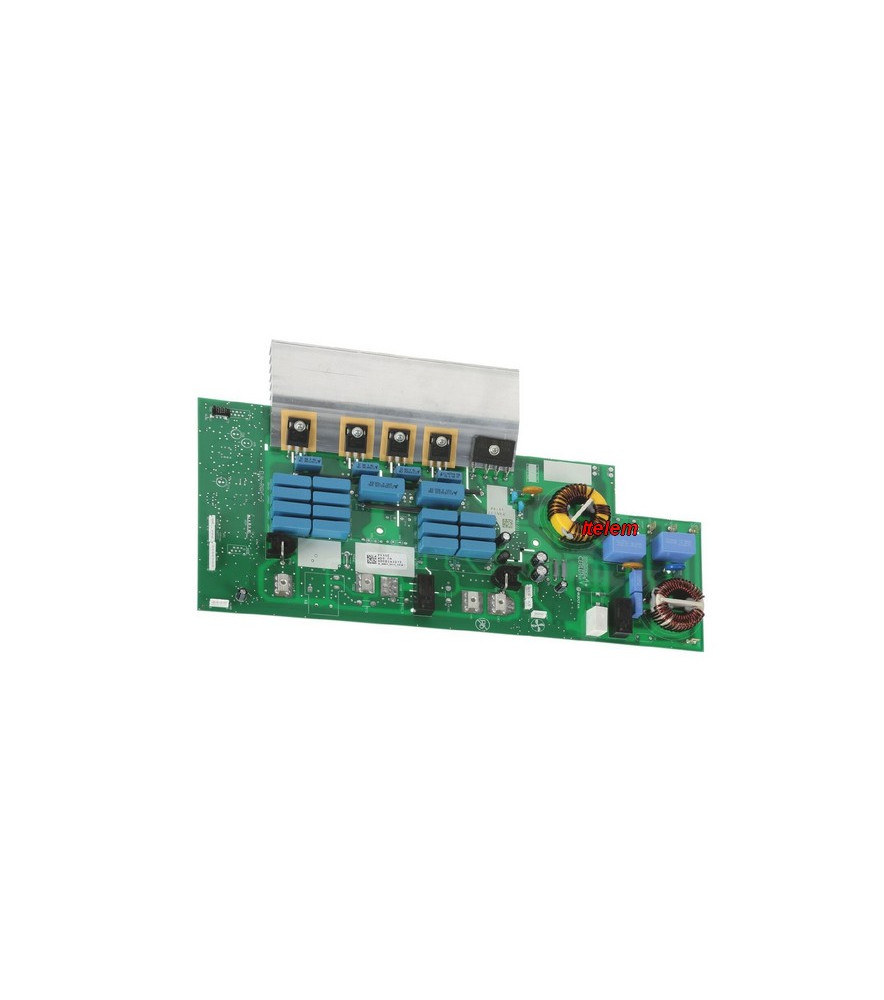

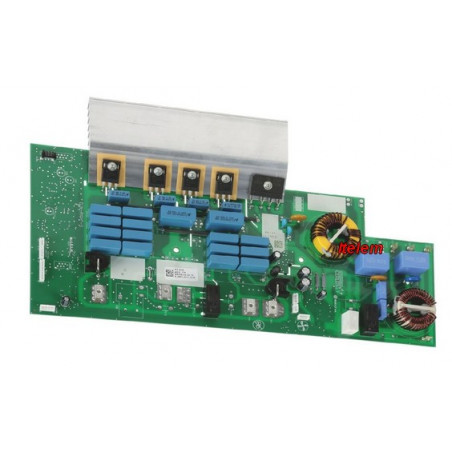

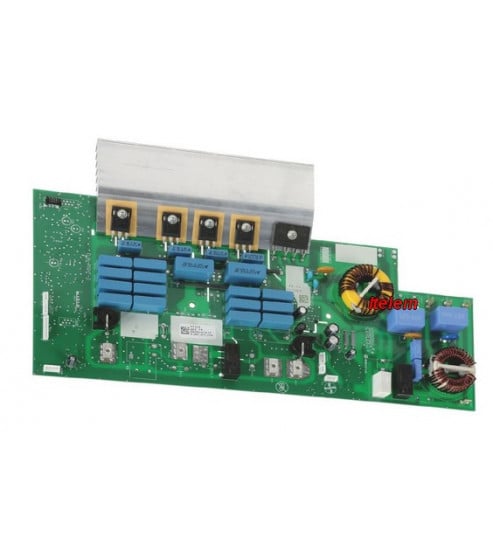

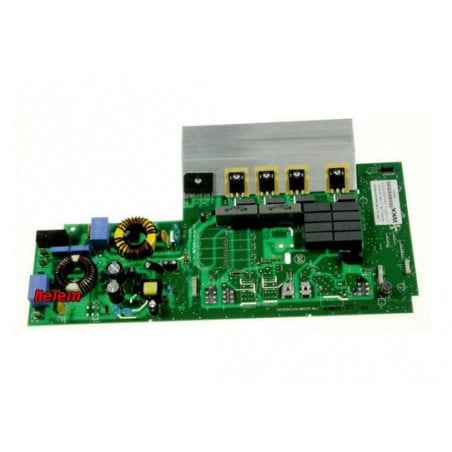

Module de puissance côté gauche table de cuisson Bosch Siemens Neff

Description du produit

Le module de puissance côté gauche 00745772 correspond à l’ELIN gauche des tables de cuisson à induction Bosch, Siemens et Neff (groupe BSH).
L’ELIN gauche est une électronique induction avec alimentation propre, dédiée à la gestion des foyers situés sur la partie gauche de la table.

Fixée sur son support par clips et vis, cette carte assure à la fois l’alimentation, la régulation de puissance et la communication avec le bandeau de commande.

Elle alimente les différents composants de la plaque induction : ventilateur de refroidissement, module relais, ELIN droite et interface TouchControl selon configuration.

Fonctions techniques de l’ELIN gauche

Fonction alimentation

L’ELIN gauche fournit l’énergie nécessaire aux différents sous-ensembles de la table induction.
Elle assure une alimentation stabilisée des modules électroniques et des circuits de commande.

Fonction régulation

L’ELIN gauche pilote la puissance des inducteurs via les IGBT intégrés.
Elle module le courant haute fréquence envoyé aux bobines d’induction et coordonne les signaux utilisateur transmis par le bandeau de commande.

Fonction communication

L’ELIN gauche communique avec le TouchControl via une connectique LIN à 4 câbles.
Elle remonte l’état des inducteurs, affiche les indications de défaut et gère la détection de récipient.
Si aucune casserole n’est détectée, la puissance sélectionnée clignote à l’affichage.

Configuration selon le type d’appareil

Selon la largeur et la configuration de la table :

Domino : une ELIN gauche
2 foyers 60 cm : une ELIN gauche
4 foyers 60 / 70 / 80 cm : une ELIN gauche et une ELIN droite
90 cm : deux ELIN gauches et une ELIN droite
60 / 70 cm : une ELIN gauche et une ELIN droite

La compatibilité doit impérativement être validée à partir de la référence E-Nr présente sur la plaque signalétique sous la table.

Compatibilités et équivalences

Référence constructeur : 00745772
Marques compatibles : Bosch, Siemens, Neff, Gaggenau selon modèles
Type d’appareil : table de cuisson à induction

Caractéristiques principales

Module électronique de puissance côté gauche
Carte ELIN avec alimentation propre
Pilotage inducteurs via IGBT
Communication LIN 4 fils
Gestion détection casserole
Pièce d’origine constructeur BSH

Problèmes et pannes résolus

Zones gauches ne chauffent plus
Clignotement permanent de la puissance
Code erreur module induction
Absence de communication avec le bandeau
Disjonction à l’activation
Puissance instable

Signes d’usure ou de défaillance

Absence totale de chauffe côté gauche
Message erreur affiché
Ventilateur actif mais pas de chauffe
Traces de surchauffe sur la carte
Coupures intermittentes

Conseils d’entretien et de remplacement

Couper impérativement l’alimentation électrique avant intervention.
Vérifier le ventilateur de refroidissement et les sondes thermiques.
Contrôler l’état des bobines d’induction.
Après remplacement, effectuer un test complet des zones et vérifier l’absence de code défaut.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sous l’appareil.

5IB64250/01 EH611BL17E/01 EH611FL17E/01 EH611ML11E/21 EH631FS17E/01 EH651FJ17E/01 EH651FL17E/01 EH651FS17E/01 EH651RL11E/21 EH659FL17E/01 EH675FJ27E/01 EH679FJ27E/01 EH775MY17E/01 EH779MY17E/01 HA857580F/01 HCA857320F/01 HCA857320F/02 JI36BT53/01 PIJ651B17E/01 PIJ651F27E/01 PIJ659F27E/01 PIL611B17E/01 PIL611N14E/21 PIL615R14E/21 PIL615T14E/21 PIL651F17E/01 PIL653F17E/01 PIQ651F17E/01 PIS611F17E/01 PIS631F17E/01 PIS651F17E/01 PIY651F17E/01 PIY679F17E/01

Autres modèles

EH611ML11E/20 EH651RL11E/20 EH651TQ11E/20 PIL611N14E/20 PIL613T14E/01 PIL613T14E/20 PIL615R14E/20 PIL615T14E/20 PIL645R14E/20 PIL651R14E/20 PIQ651T14E/20

FAQ SAV – Panne module de puissance gauche ELIN 00745772

Table induction Bosch Siemens Neff

Les foyers gauches de ma table ne chauffent plus, que faire ?

Si toutes les zones côté gauche sont inactives mais que le côté droit fonctionne, le module ELIN gauche est probablement en défaut.
Ce module pilote uniquement les inducteurs situés à gauche. Une panne électronique interne (IGBT, alimentation, communication) peut bloquer totalement la chauffe.

Avant remplacement, vérifier :

Alimentation électrique correcte
Disjoncteur non déclenché
Absence de code erreur affiché
Présence d’une casserole compatible induction

La puissance clignote et la zone ne chauffe pas

Si la puissance sélectionnée clignote, cela signifie que la casserole n’est pas détectée.
Deux causes possibles :

Récipient non compatible induction
Défaut de détection lié au module ELIN gauche

Si le phénomène concerne uniquement les zones gauches malgré une casserole adaptée, le module peut être en cause.

Ma table affiche un code erreur E ou F, est-ce le module gauche ?

Les codes erreur liés à la puissance, à la communication ou à la surchauffe peuvent provenir du module ELIN gauche.
Ce module assure :

L’alimentation des composants
La régulation via IGBT
La communication LIN 4 fils avec le TouchControl

Un défaut de communication ou une coupure interne génère souvent un code affiché immédiatement à l’allumage.

La table disjoncte quand j’active un foyer gauche

Une disjonction à l’activation d’un foyer gauche peut indiquer :

IGBT en court-circuit
Composant de puissance détérioré
Surtension ou surchauffe antérieure

Dans ce cas, le remplacement du module est généralement nécessaire.

Le ventilateur fonctionne mais ça ne chauffe pas

Si le ventilateur démarre mais qu’aucune chauffe ne se produit côté gauche, l’alimentation générale est présente.
Le défaut se situe alors souvent dans la partie régulation puissance du module ELIN gauche.

Pourquoi cette panne arrive-t-elle ?

Les causes les plus fréquentes sont :

Surchauffe liée à une ventilation obstruée
Installation encastrée sans circulation d’air suffisante
Surtension électrique
Vieillissement des composants IGBT
Humidité ou infiltration

Peut-on réparer le module ELIN gauche ?

Le module est une carte électronique complexe intégrant alimentation et composants de puissance.
La réparation composant par composant est rarement fiable et non recommandée en usage domestique.
Le remplacement complet du module 00745772 est la solution préconisée.

Comment être sûr que la pièce est compatible ?

La compatibilité doit être validée à partir de la référence E-Nr figurant sur la plaque signalétique sous la table.
Certaines tables 60 / 70 / 80 / 90 cm peuvent être équipées :

D’une ELIN gauche seule
D’une ELIN gauche et droite
De deux ELIN gauches et une droite selon configuration

La vérification modèle exact est indispensable avant commande.

Après remplacement, faut-il faire une configuration ?

Sur la majorité des modèles, le module est prêt à fonctionner.
Cependant, selon génération, une procédure d’initialisation ou configuration peut être nécessaire.
En cas d’affichage F47 ou défaut similaire, vérifier la configuration constructeur.
