Module de puissance moteur lave-linge Samsung

Descriptif produit

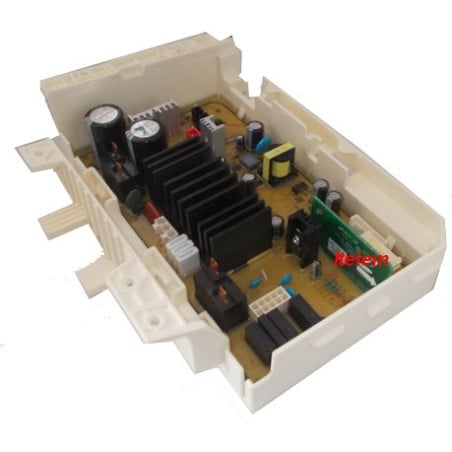

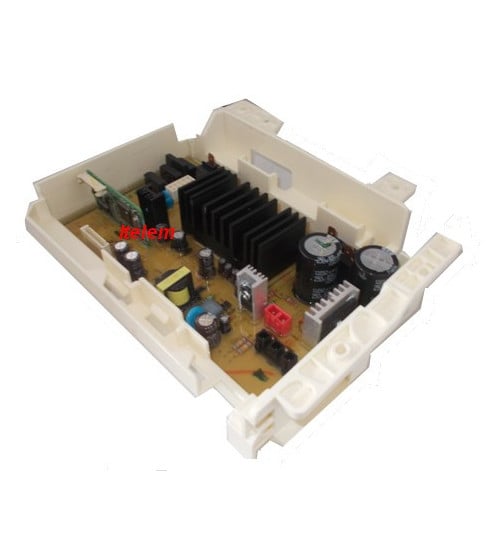

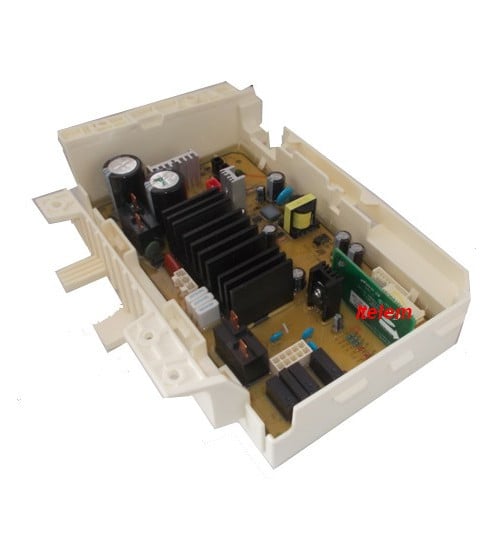

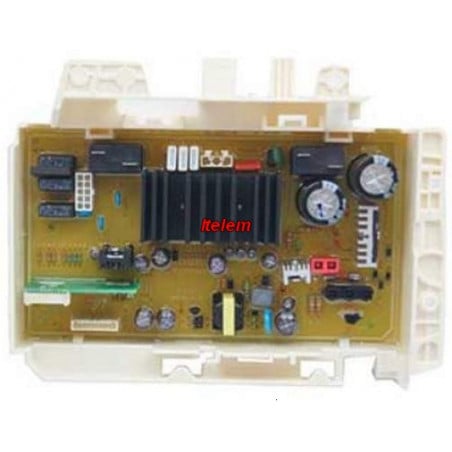

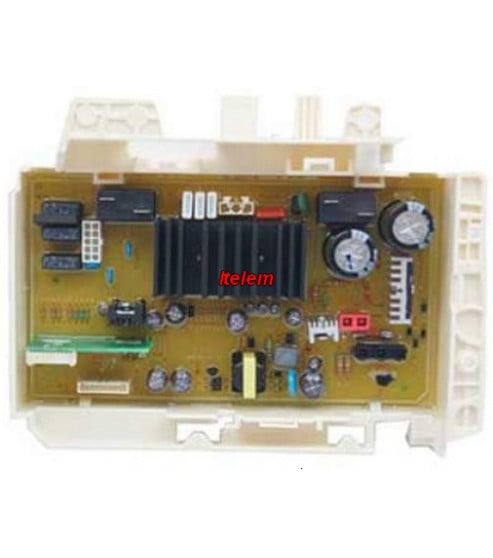

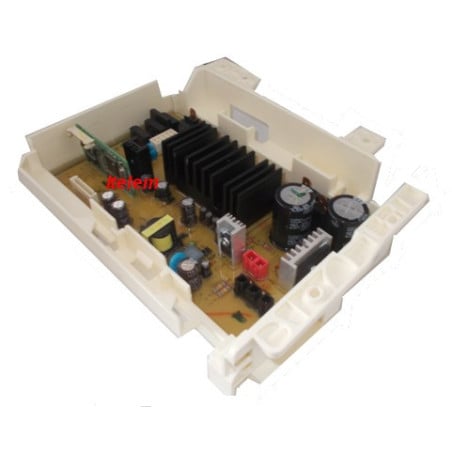

Le module électronique référence d'origine constructeur DC92-01223C est monté dans les lave-linge de la marque Samsung. Ce module de type Inverter est dédié au fonctionnement du moteur, il gère sa rotation et ses cadences pendant le cycle de lavage ou d'essorage.

Symptômes de panne

• Tambour ne démarre pas
• Tambour tourne de manière aléatoire ou erratique
• Bourdonnement important sous l'appareil
• Affichage d'un code panne (3E)

Nous proposons un tutoriel complet sur les modules électronique de commande moteur des lave-linge Samsung, afin de finaliser son diagnostic, rédigé par notre technicien.

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte, derrière la trappe de pompe de vidange ou au dos de l’appareil.

WF90F5E5U4WEF WF90F5E5P4WET WF90F5E5U4WEC WF90F5E5U4WEU WF90F5E3U4WEF WF90F5E3U4WLV WF90F5E5U4WAH WF90F5EBU4WEF

FAQ – Panne module de puissance lave-linge Samsung DC92-01223C

À quoi sert le module de puissance DC92-01223C sur un lave-linge Samsung ?

Le module de puissance DC92-01223C est la carte électronique qui pilote le moteur inverter du lave-linge. Il gère la rotation du tambour, les vitesses d’essorage, l’inversion de sens, ainsi que la communication avec les capteurs. Sans ce module, la machine ne peut pas fonctionner correctement.

Quels sont les symptômes d’un module DC92-01223C défectueux ?

Un module de puissance défaillant peut provoquer :

– Tambour qui ne tourne plus
– Machine qui s’allume mais ne démarre pas
– Arrêt en cours de cycle
– Essorage impossible
– Bruit moteur sans rotation
– Codes erreur liés au moteur

Si la pompe vidange fonctionne mais que le tambour reste immobile, la carte moteur peut être en cause.

Mon lave-linge Samsung s’arrête en plein lavage, est-ce la carte de puissance ?

Oui, c’est possible. Si la machine coupe le cycle sans raison apparente, redémarre seule ou refuse d’essorer, la carte DC92-01223C peut ne plus alimenter correctement le moteur. Un défaut électronique interne peut interrompre la gestion des cycles.

Comment savoir si le module DC92-01223C est réellement en panne ?

Avant de remplacer la carte, il faut vérifier :

– L’état des connecteurs moteur
– L’absence de fil coupé
– La continuité du moteur
– L’absence de trace de brûlure sur la carte

Si le moteur est bon et que l’alimentation arrive correctement, la panne vient généralement du module.

Le lave-linge s’allume mais le tambour ne tourne pas, que contrôler ?

Dans ce cas précis :

– Vérifier la courroie (si modèle concerné)
– Tester le moteur
– Contrôler la carte de puissance

Sur les modèles Samsung inverter, l’absence totale de rotation oriente souvent vers la carte DC92-01223C.

La carte peut-elle provoquer un code erreur moteur ?

Oui. Un module défectueux peut générer :

– Erreurs liées au moteur
– Défaut de communication interne
– Blocage à l’essorage

Même si le moteur est fonctionnel, la carte peut ne plus délivrer la tension adaptée.

Peut-on remplacer le module soi-même ?

Le remplacement est possible si vous êtes à l’aise avec l’électricité. Il faut :

– Débrancher totalement l’appareil
– Repérer les connecteurs
– Remplacer la carte par la même référence DC92-01223C

Une mauvaise manipulation peut endommager la nouvelle carte. En cas de doute, une intervention technique est recommandée.

Faut-il reprogrammer la machine après remplacement ?

Selon le modèle, un recalibrage peut être nécessaire après installation. Il est conseillé d’effectuer un cycle test à vide afin de vérifier le bon fonctionnement du moteur et de l’essorage.

Le remplacement du module règle-t-il définitivement la panne ?

Si le défaut provient bien de la carte de puissance, le remplacement règle le problème moteur. En revanche, si le moteur ou un capteur est également défectueux, un diagnostic complémentaire sera nécessaire.

Une panne liée au module de puissance DC92-01223C se manifeste principalement par des problèmes de rotation, d’essorage ou d’arrêt en cours de cycle. Un diagnostic précis permet d’éviter un remplacement inutile et d’assurer une réparation durable.
