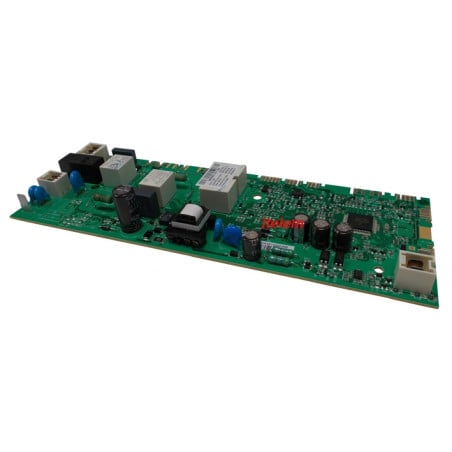

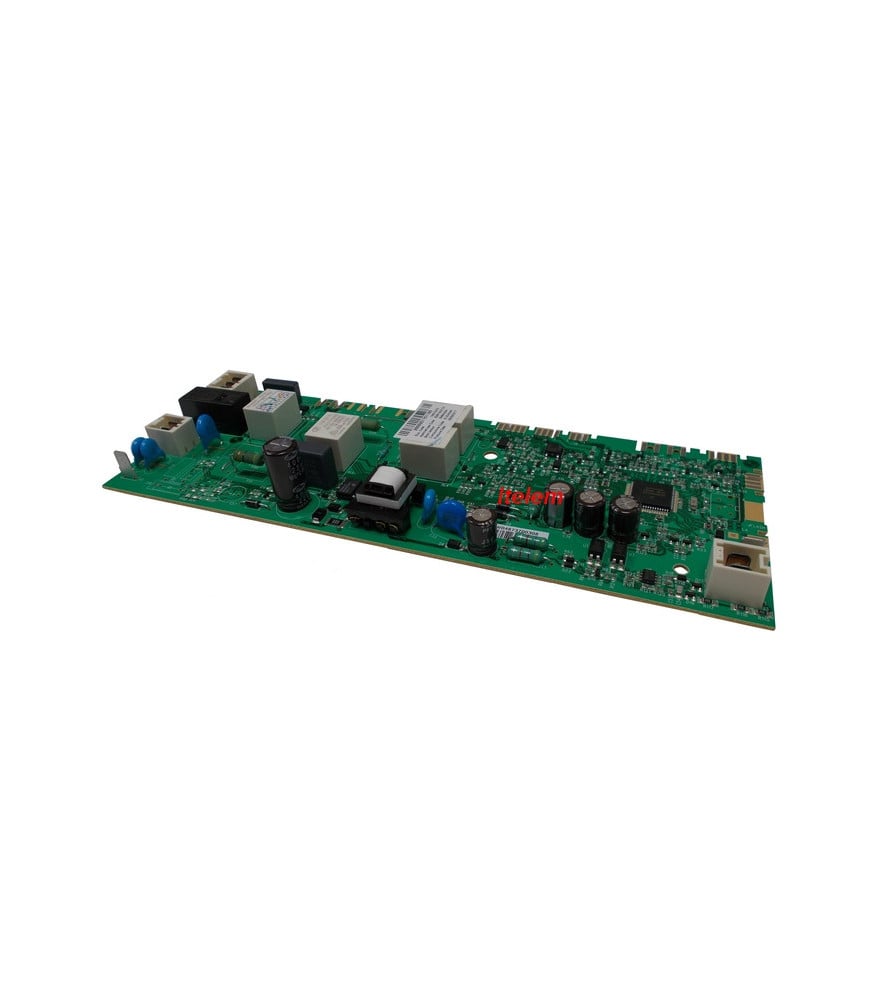

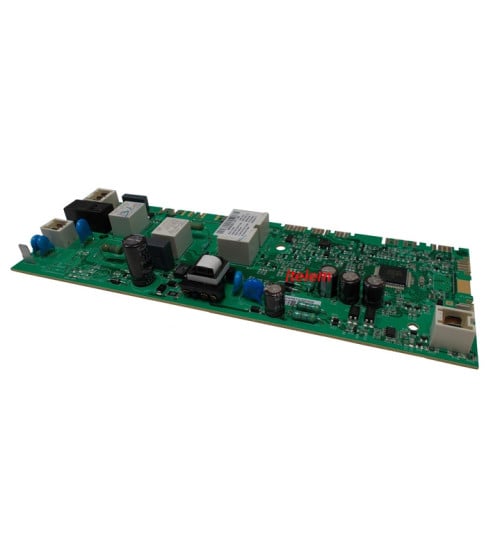

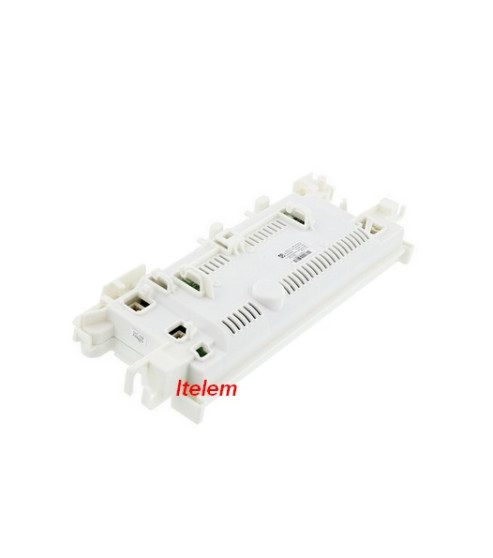

Module électronique de puissance sèche-linge Electrolux Zanussi AEG

Descriptif produit

Module électronique de puissance réf. 1366100715, pièce d'origine pour sèche-linge Electrolux, Zanussi, Arthur Martin, AEG, Faure, Husqvarna et autres marques du groupe. Livré programmé (Notre service technique revient vers vous pour obtenir le code de configuration). Ce module reçoit les ordres de la commande (Clavier et consignes utilisateur), les informations d'état de l'appareil (Sondes de température, capteur d'humiditié résiduelle, état ouvert/fermé de la porte,...) et pilote les organes de puissance du sèche-linge (moteur, résistance de chauffe et ventilation). Un module défaillant immobilise le cycle de séchage.

Problèmes et pannes résolus

Sèche-linge qui ne démarre plus ou dont l'afficheur reste muet, cycle qui s'interrompt, absence de chauffe, tambour qui ne tourne plus, résistance ou moteur qui ne sont plus alimentés, déclenchement du disjoncteur à la mise en route, code défaut affiché. Un module dont les relais ou les triacs sont défaillants ne commande plus les organes de puissance, après contrôle des organes eux-mêmes, du câblage et de l'alimentation.

Caractéristiques

Identification

• Référence : 1366100715
• Type : module électronique de puissance, livré programmé

Marques

• Marques compatibles : Electrolux, Zanussi, Arthur Martin, AEG, Faure, Husqvarna

Liste d’appareils concernés (Non exhaustive)

-Information à relever sur la plaque signalétique apposée sur le tour de porte ou au dos de l’appareil.
-Code usine (Commençant par 916), suivi de la référence commerciale du sèche-linge.

91609693201 EDH3284PDW 91609713101 QW6271 91609721203 T76375AH1 91609726300 T76375AH1 91609726500 T65370AH3 91609727000 T75370AH2 91609727100 T75380AH2 91609727200 T75388AH2 91609727300 T76385AH1 91609727400 T65370AH2 91609727500 T65370AH3 91609727600 T75370AH2 91609727700 T75380AH2 91609727800 T75388AH2 91609727900 T76375AH1 91609728000 T76385AH1 91609728800 T75370AH1 91609728900 T65370AH 91609729100 T65373AH 91609729400 RDH3676GDW 91609729500 RDH3684PDW 91609729600 RDH3674PDW 91609729700 T75370AH2 91609729701 T75370AH2 91609729900 EDH3684PDW 91609730000 EDH3686GDW 91609730100 EDH3674PDW 91609730101 EDH3674PDW 91609731800 EDH3686GZW 91609731801 EDH3686GZW 91609731900 EDH3684PDW 91609732000 T75370AH 91609732200 T76385AH1 91609732500 EDH3686GDW 91609732700 EDH3686GDW 91609732900 EDH3684PDW 91609733400 EDH3674PDW 91609733500 EDH3676GDW 91609733600 T76385AH1 91609733700 T75370AH2 91609734000 T65370AH2 91609734400 EDH3683POW 91609734500 QW7280 91609734600 EDH3674PDW 91609734900 EDH8000W 91609735000 EDH3684PHW 91609737500 ZDH8333W 91609737600 ZDH8333PZ 91609738600 EDH3684PDE 91609738700 EDH3684PDE 91609738800 EDH3686GDE 91609738900 T75370AH3 91609739000 T75370AH3C 91609739100 T75370AH3P 91609739200 T76385AH3 91609739300 T76385AH3C 91609739400 ZDH8333W 91609739500 ZDH8333P 91609739600 ZDH7332P 91609740100 ZDH8333W 91609740200 ZDH8333P 91609740400 ZDH8333PZ 91609740500 ZDH8333W 91609740600 TK9803 91609740700 RTK8333W 91609740900 PTH73300V 91609741000 PTH73301P 91609741300 ZDH7332P 91609742200 FDH7332PZ 91609742700 EDH3685PZW 91609742701 EDH3685PZW 91609742800 T76385AH2 91609742801 T76385AH2 91609742900 ZDH7332PZ 91609743000 TK9702 91609743300 ZDH7332PZ 91609743501 T75370AH3 91609743601 AT75386AH3 91609743701 T76385AH3 91609744400 EDH3676GW3 91609744801 QW7282 91609746600 EDH3684PDE 91609746800 T75380AH2 91609746801 T75380AH2 91609747900 EDH3686GDE 91609748500 EDH3684PW3 91609748700 ZDH8333PZ 91609748800 ZDH7332PZ 91609749000 KDH8333P Itelem 91609749100 KDH7332P 91609749500 T65372AH3 91609749700 T65377AH3 91609750000 T65370AH3 91609750800 T76375AH3 91609750900 T6537AH3 91609751000 T65373AH3 91609751100 T6537EXAH3 91609751200 T55370AH3 91609751800 T76379AH3 91609751900 T65370NAH 91609752000 T75373NAH 91609752100 T75382NAH 91609752200 T76386NAH 91609752300 T76389NAH 91609753400 T76385AH3 91609753500 T75380AH3 91609753600 EDH3686GDE 91609753700 EDH3684PDE 91609753800 T75370DAH 91609754800 T65370DAH 91609754900 T65370DAH1 91609756200 RDH3676GDE 91609756400 RDH3684PDE 91609756500 RDH3674PDE 91609757300 THE8050 91609757400 THES7000 91609757500 THE7050 91609759400 ZDH7332PZ 91609759500 ZDH7332PZ 91609760000 EDH3684PDE 91609760100 EDH3674PDE 91609760200 EDH3683POE 91609760700 T75370AH3 91609761400 T76385AH3 91609761600 EDH3684PDE 91609761700 EDH3686GDE 91609763600 T55370AH3 91609764400 EDH3686GDE 91609765100 EDH3673PDS 91609766500 QW6273 91609766700 T65371AH3 91609766800 T65477AH3 91609767100 TW737E 91609767200 TW748E 91609767900 T65370AH3 91609768200 RDH3671PUE 91609768600 TP6050TW 91609768700 TP7060TWF 91609769000 ZDH8333P 91609769100 T76385AH3 91609769600 HT42A7110 91609769900 RDH3676GDE 91609774000 RDH3675PFE 91609774200 RDH3685GFE 91609774300 RDH3673PUE Itelem 91609774600 ZDH8333PZ 91609775200 T75380AH3 91609775800 T75380DAH 91609776600 EDH3686GNE 91609777400 QW7283 91609779300 JLTDH20 91609780200 EDH3687GDW 91609781100 THE8080S 91609781400 FDH8333PZ 91609785600 PTH83300V 91609789800 JLTDH21 91609801700 RDH3677GFE 91609801800 RDH3687GFE 91609802300 EDH3676TDW 91609808400 T57A+ 91609808600 T67A+ 91609812100 EDH3573PSS

Autres modèles

91609743600 AT75386AH3 91609745700 ED7364HPD 91609744300 EDH3674PW3 91609744400 EDH3676GW3 91609735600 EDH3684PDW 91609745200 EDH3684PHW 91609746000 EDH8000W 91609742500 JLTDH18 91609744700 QW6272 91609744800 QW7282 91609732400 T55370AH 91609743400 T65370AH3 91609729000 T6537AH 91609738500 T6537EXAH 91609710101 T65476AH1 91609745100 T65476AH3 91609733800 T75370AH2 91609737300 T75370AH2 91609743500 T75370AH3 91609735400 T76379AH1 91609743700 T76385AH3 91609736600 TP6012TW 91609736700 TP6042TW 91609687902 TW5457F 91609719302 TWGL4E200 91609737000 TWL4E202

Conseils avant et après remplacement

Avant de commander, relever le PNC complet du sèche-linge (code en 916) et comparer le module en place : plusieurs modules coexistent sur les sèche-linge Electrolux. Contrôler d'abord les organes qu'il pilote (moteur, résistance, thermostats), le câblage et l'alimentation, puis les sondes.

Débrancher l'appareil avant toute intervention, repérer les connecteurs, déposer le module et monter le neuf, puis rebrancher. Le module étant livré programmé, aucun paramétrage n'est à prévoir à la pose. Après remplacement, lancer un cycle de séchage pour vérifier la rotation du tambour, la chauffe et la disparition de tout code défaut.

FAQ

Fonction de la pièce

À quoi sert le module de puissance d'un sèche-linge Electrolux ?

Il reçoit les ordres de la commande, les informations des capteurs et alimente les organes de puissance.

Compatibilité

Comment vérifier que le module 1366100715 convient à mon sèche-linge ?

Relever le PNC complet sur la plaque signalétique du tour de porte, puis le comparer à la liste de compatibilité. En cas de doute, une demande de devis permet de valider la référence avant commande.
